起重作业用滑轮式吊钩总成结构设计

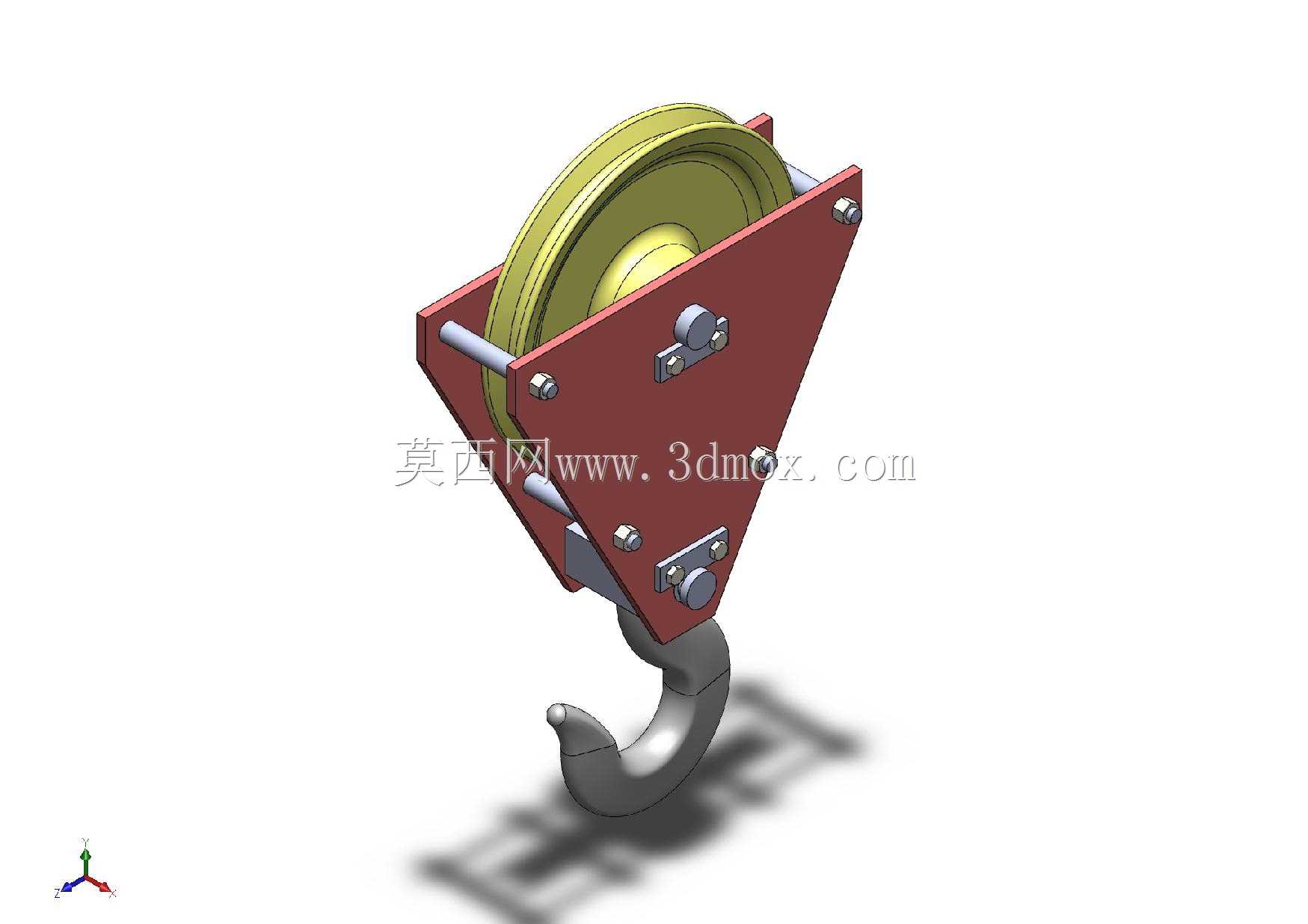

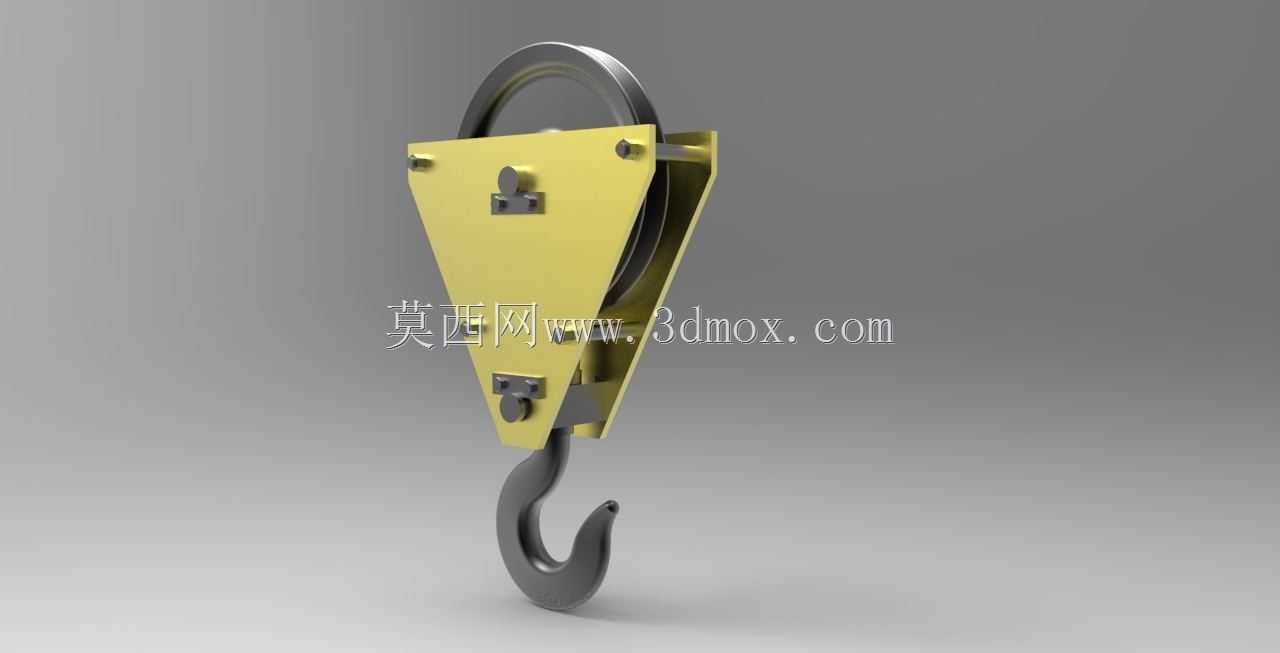

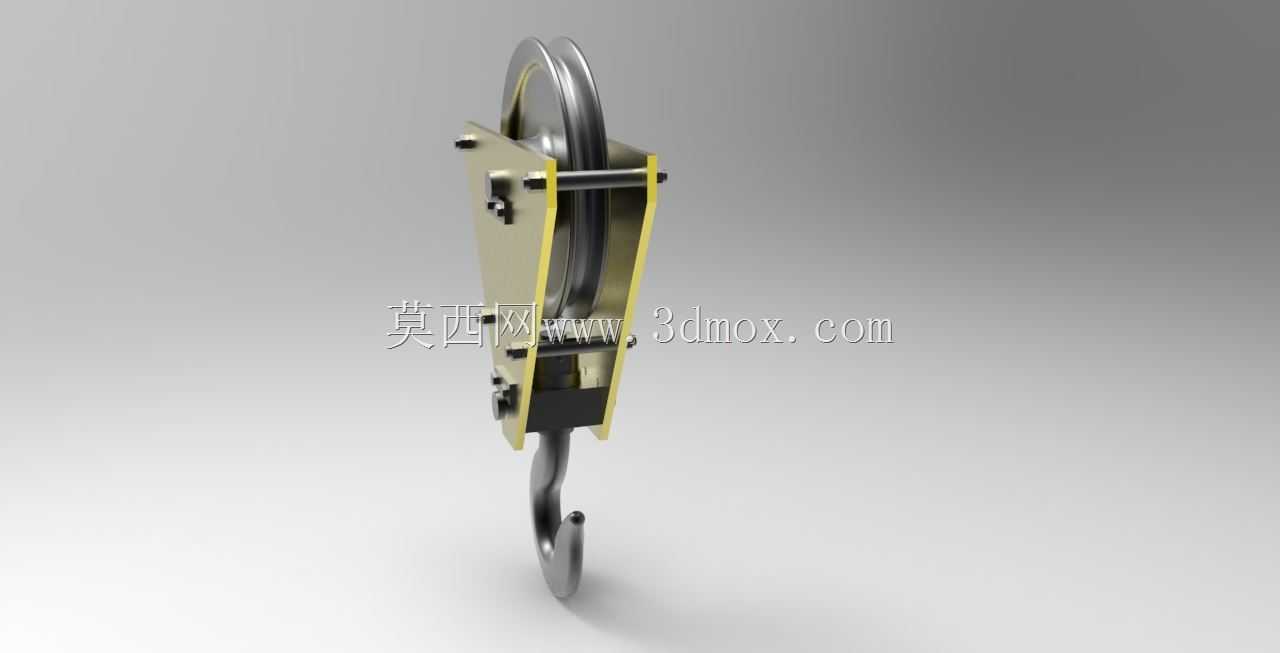

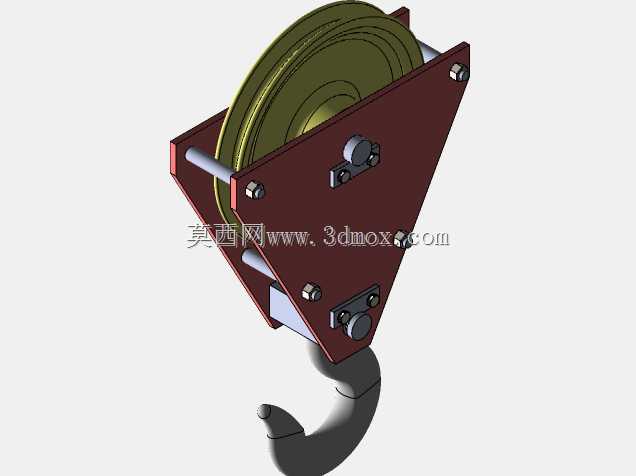

该吊钩总成是桥式起重机、门式起重机、移动式汽车吊等起重设备末端直接承载吊重的核心执行部件，广泛应用于厂房内重型工件转运、港口货场集装箱装卸、建筑工地建材吊装、仓储物流重型货物堆垛等各类需要垂直起升与水平移位重物的作业场景，是起重作业流程里连接起升钢丝绳与被吊载荷的关键受力构件，其结构可靠性直接决定起重作业的安全系数与作业效率。整套总成采用模块化集成设计思路，上部为定滑轮组承载结构，三角形结构的护板作为核心承载基体，将滑轮完全包覆在内侧，既可以避免钢丝绳在运行过程中从滑轮绳槽脱出，也能阻挡作业环境中的杂物卡入滑轮与钢丝绳的配合间隙，同时护板两侧预留的对称销轴安装孔，可直接匹配不同吨位级别的起重小车起升端连接接口，安装时仅需穿入固定销轴并完成轴向锁止即可完成装配，无需额外加工适配结构，适配多数常规起重设备的末端安装边界尺寸。滑轮采用大直径绳槽设计，可匹配对应直径的起重钢丝绳，有效降低钢丝绳弯折时的接触应力，延长钢丝绳的循环使用寿命，滑轮内部集成自润滑滑动轴承结构，在起升、变幅作业过程中可随钢丝绳的收放顺畅转动，将钢丝绳与滑轮间的滑动摩擦转化为滚动摩擦，减少动力损耗与部件磨损。护板下部通过十字交叉的推力轴承与吊钩本体连接，吊钩可在承载状态下实现360度水平回转，方便作业人员调整被吊重物的朝向，规避吊重扭转带来的钢丝绳拧扭、载荷摆动等安全隐患；吊钩钩头采用标准大开口曲率设计，可适配不同规格的卸扣、吊装带、钢丝绳索具等吊具连接，钩身位置设置有防脱卡板结构，可在吊具挂入后自动锁止钩口，避免作业过程中吊具从钩口滑脱引发安全事故。整套结构的受力路径经过优化设计，起升载荷通过钢丝绳传递至滑轮，再经滑轮轴传递至两侧三角形护板，最终通过下部的推力轴承均匀传递至吊钩本体，所有受力截面均经过载荷校核，可承受额定载荷下的静拉力与起制动过程中的动载冲击，整体外形紧凑，在保证足够承载能力的前提下尽可能压缩了总成的垂直高度，可有效提升起重设备的有效起升高度，拓展作业覆盖范围。
