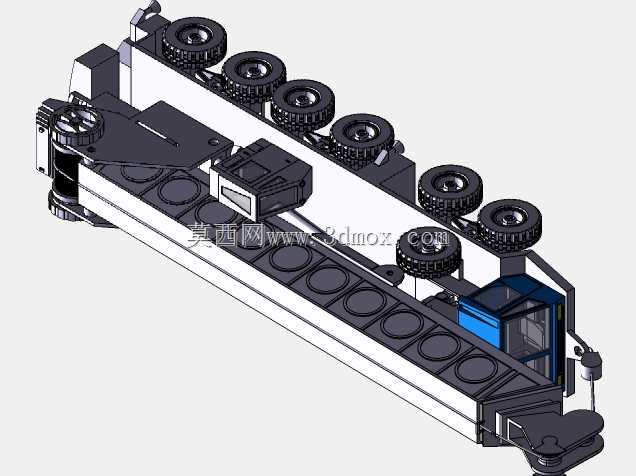

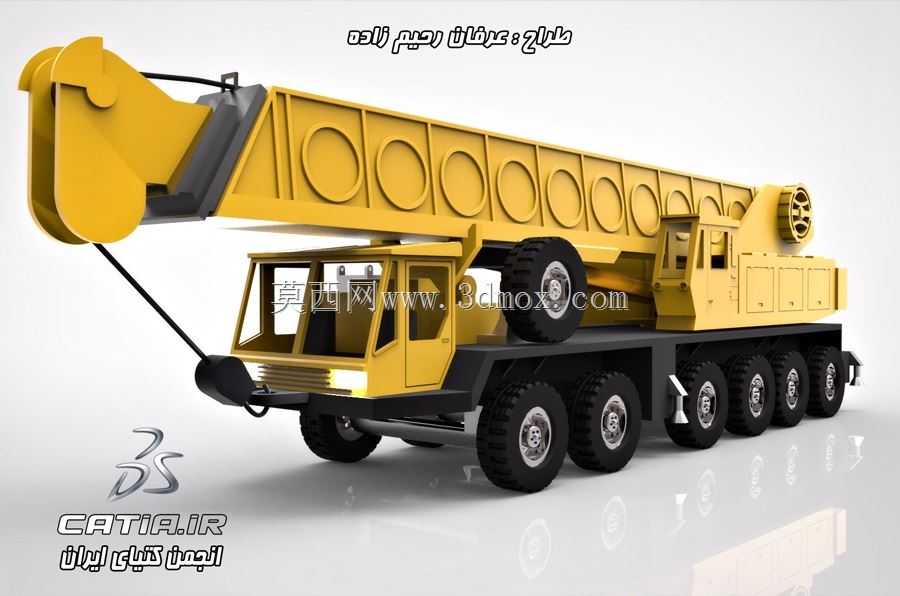

多轴汽车吊起重作业设备三维设计

这款多轴汽车起重机是面向工程吊装场景打造的重型作业设备，主要应用于城市基建施工、大型设备转运安装、建筑构件吊装、市政工程抢险、物流场站重型货物装卸等作业场景，能够在复杂路况下完成长距离转场，快速抵达作业点位开展起重作业，解决了固定式起重设备转场成本高、部署周期长的痛点，适配不同作业场地的灵活吊装需求。设备采用多轴重载汽车底盘设计，整车承载结构经过力学优化，能够在作业时承载大吨位吊重带来的载荷冲击，底盘配备多组重载轮胎与转向桥，兼顾公路行驶的通过性与作业时的支撑稳定性，作业前可展开侧方液压支腿，将整车支撑点外扩，大幅提升吊装作业时的抗倾覆能力，支腿支撑范围覆盖整车宽度外1.2米区域，能够在不平整场地通过支腿高度调节实现整车水平校准，保障吊装作业的安全边界。上车起重部分采用多节伸缩式箱型吊臂结构，吊臂截面采用带圆形加强筋的箱型设计，相比传统矩形截面吊臂拥有更高的抗弯抗扭性能，在同等臂长下能够承载更大的吊装载荷，吊臂伸缩机构采用内置液压缸驱动，可根据作业半径需求灵活调整臂长，覆盖从近距离大吨位吊重到远距离轻载吊装的全场景作业需求，臂头配备滑轮组与吊钩总成，配合卷扬机构实现重物的平稳起升与落位，卷扬系统设置多重制动保护，避免吊重溜钩风险。设计过程中优先考虑设备的作业实用性与结构可靠性，对底盘车架、回转支承、吊臂结构、支腿结构等核心承载部件进行了受力仿真验证，确保各部件在极限载荷下的应力分布处于材料许用范围内，同时优化了整车的布局设计，将操作室设置在吊臂侧方，为操作人员提供无遮挡的作业视野，上车回转机构可实现360度全回转作业，覆盖车身周围全范围作业区域，无需频繁调整车辆停靠位置即可完成多点位吊装作业。整车外形尺寸符合公路行驶的限界要求，转场时吊臂收回放置在底盘支架上，整车长度、宽度、高度均满足普通公路的通行标准，无需额外拆解即可完成跨区域转场，作业时仅需展开支腿、调整吊臂即可快速进入作业状态，大幅缩短作业准备时间，提升工程施工的整体效率。
