汽车发动机曲柄连杆机构核心组件

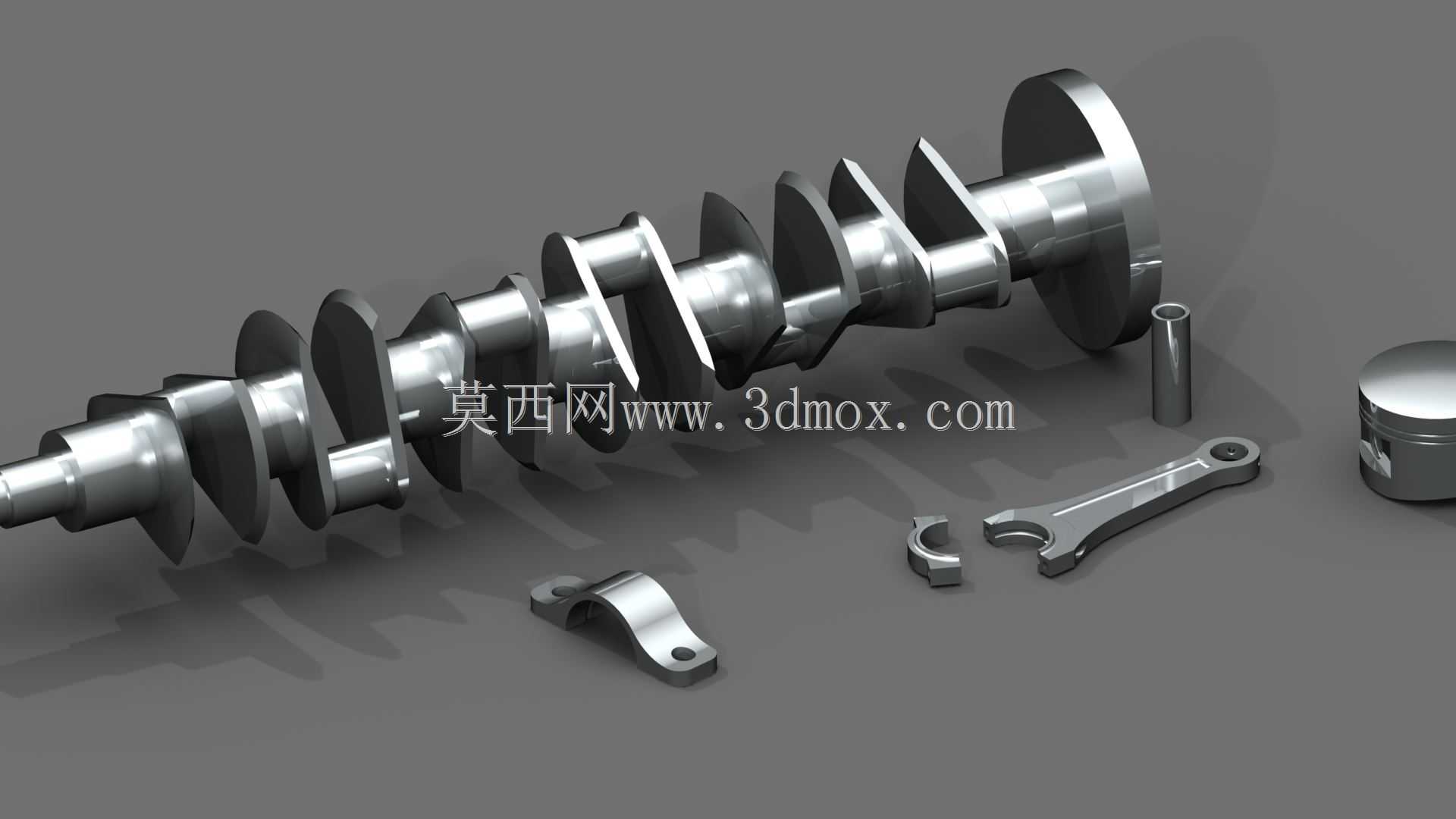

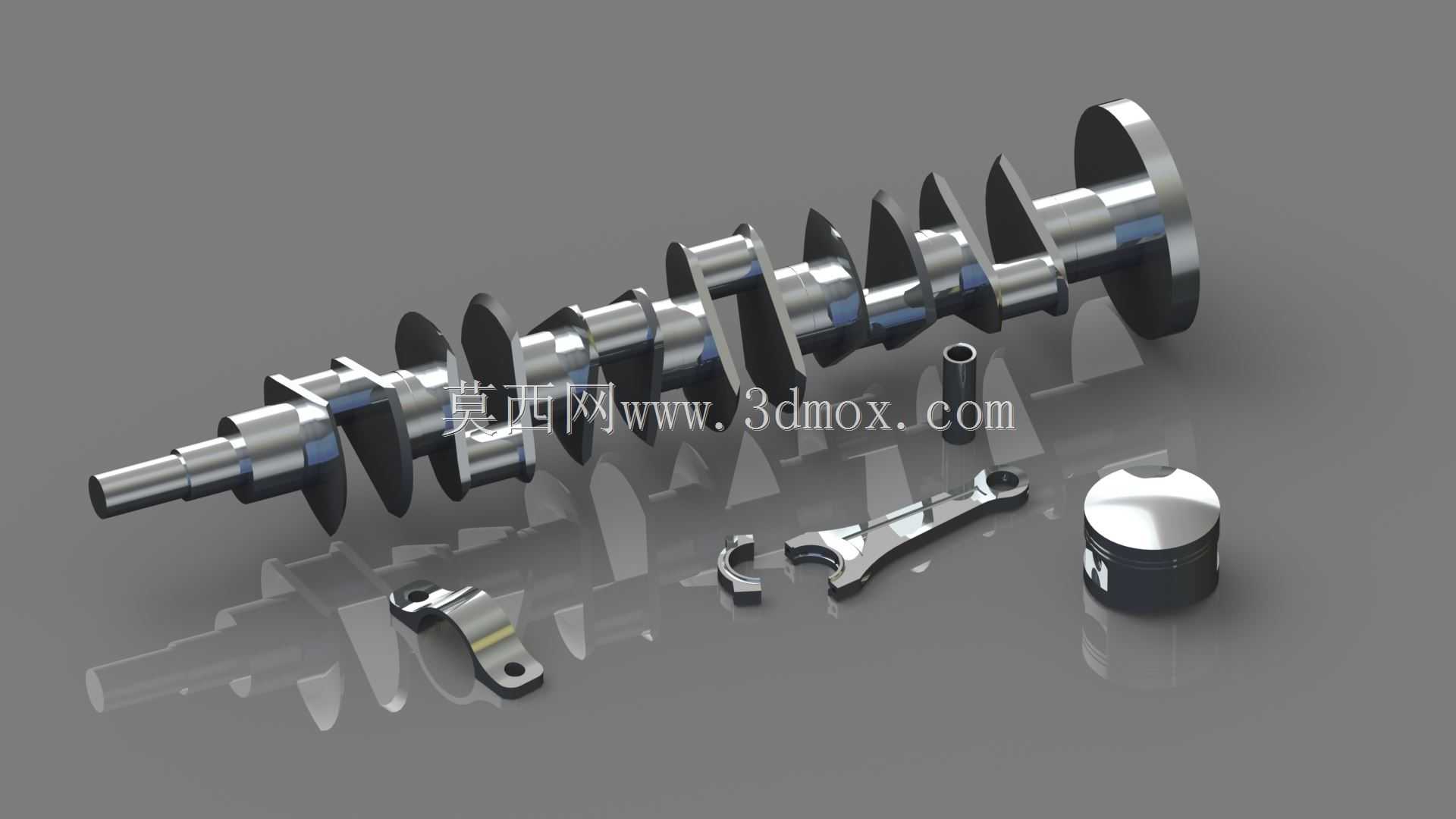

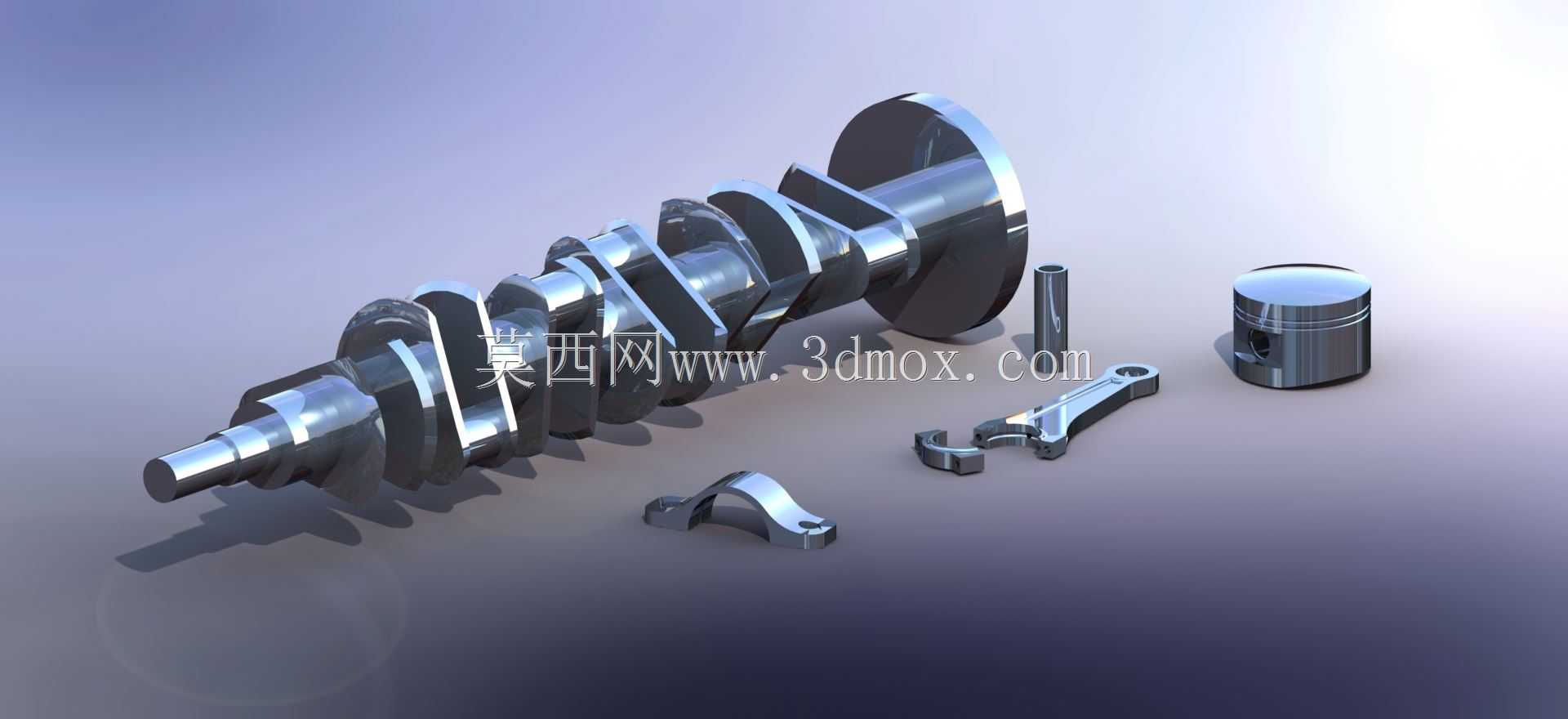

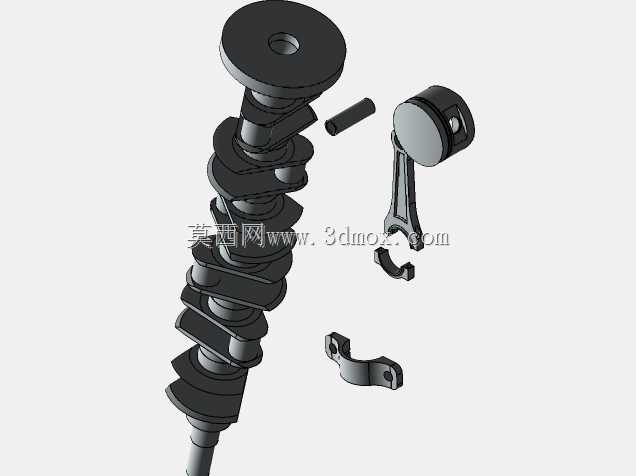

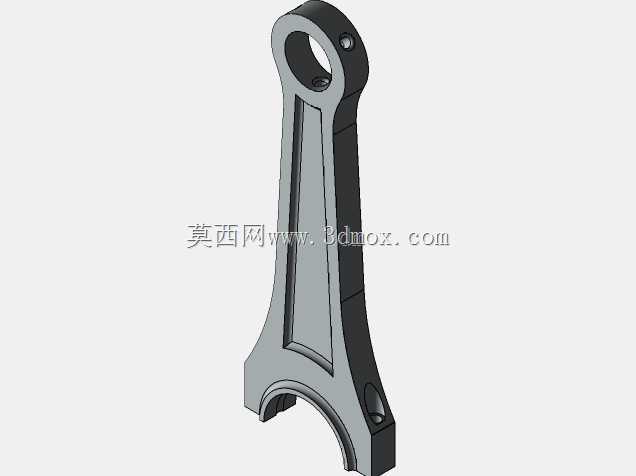

这套三维组件是汽车内燃机曲柄连杆机构的核心构成部分，覆盖了动力转换全流程的关键执行零件，主要应用于往复活塞式内燃机的动力输出场景，是汽油、柴油发动机实现热能向机械能转换的核心载体，广泛适配乘用车、商用车以及小型通用动力机械的内燃机组装需求。从实际用途来看，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，可将燃烧做功产生的推力持续输出给传动系统，同时驱动发动机配气机构、冷却水泵、机油泵等附属部件运转；活塞直接承接气缸内燃烧膨胀的气体压力，通过活塞销将作用力传递给连杆；连杆则作为连接活塞与曲轴的传动构件，负责把活塞的往复运动转化为曲轴的旋转运动，同时传递做功过程中的交变载荷。从功能特性来看，整套组件的结构设计完全匹配四冲程内燃机的工作循环要求，曲轴采用多主轴颈、多连杆轴颈的全支撑结构，各轴颈的重叠度设计充分兼顾了刚性与轻量化需求，平衡块的配重轮廓经过优化，可有效抵消高速运转时的旋转惯性力与往复惯性力，降低发动机整机振动；活塞顶部的燃烧室凹坑造型适配对应排量机型的压缩比要求，环槽结构可适配气环与油环的安装，保证气缸密封性与机油刮除效果；连杆采用工字形截面杆身，大小头的衬套、轴瓦安装位尺寸精度预留了合理的装配公差，可满足高速往复运动下的强度与抗疲劳要求。从设计思路来看，整套零件的建模过程严格遵循内燃机设计的边界约束，首先确定了气缸中心距、活塞行程、连杆长度这些核心参数，以此为基准推导曲轴的曲柄半径、连杆轴颈与主轴颈的中心距，再依次匹配活塞的销孔位置、裙部导向长度，保证活塞在上止点、下止点位置时不会与气缸盖、曲轴平衡块发生运动干涉；各零件的连接部位都预留了标准的紧固件、润滑通道安装空间，曲轴内部的斜油道走向完全对应实际润滑需求，可保证高压机油能够输送到各轴颈摩擦副表面。从外形尺寸与安装边界来看，整套组件的轴向总长度适配直列四缸发动机的缸体长度要求，曲轴主轴颈的直径、轴向定位台阶的尺寸完全匹配缸体主轴承座的安装孔位，连杆大头的拆分面设计满足从气缸内拆装的工艺要求，活塞的裙部最大直径小于气缸内径，装配后可保留合理的配缸间隙，各运动部件的运动包络面都经过干涉检查，在全行程运转范围内不会与周边的缸体、油底壳等固定部件发生碰撞，完全满足发动机组装的实际尺寸要求。
