球笼式等速万向节传动结构设计

球笼式等速万向节是前置前驱、四驱车型传动系统中的核心连接部件，主要布置在驱动桥半轴与车轮轮毂之间，承担着在车轮随悬架跳动、转向产生角度变化的工况下，持续稳定传递发动机输出扭矩的作用，可在两轴存在最大四十余度夹角的工况下保证主、从动轴转速完全同步，避免普通十字轴万向节传动时出现的转速波动、附加冲击载荷问题，大幅提升车辆行驶平顺性与传动部件使用寿命。

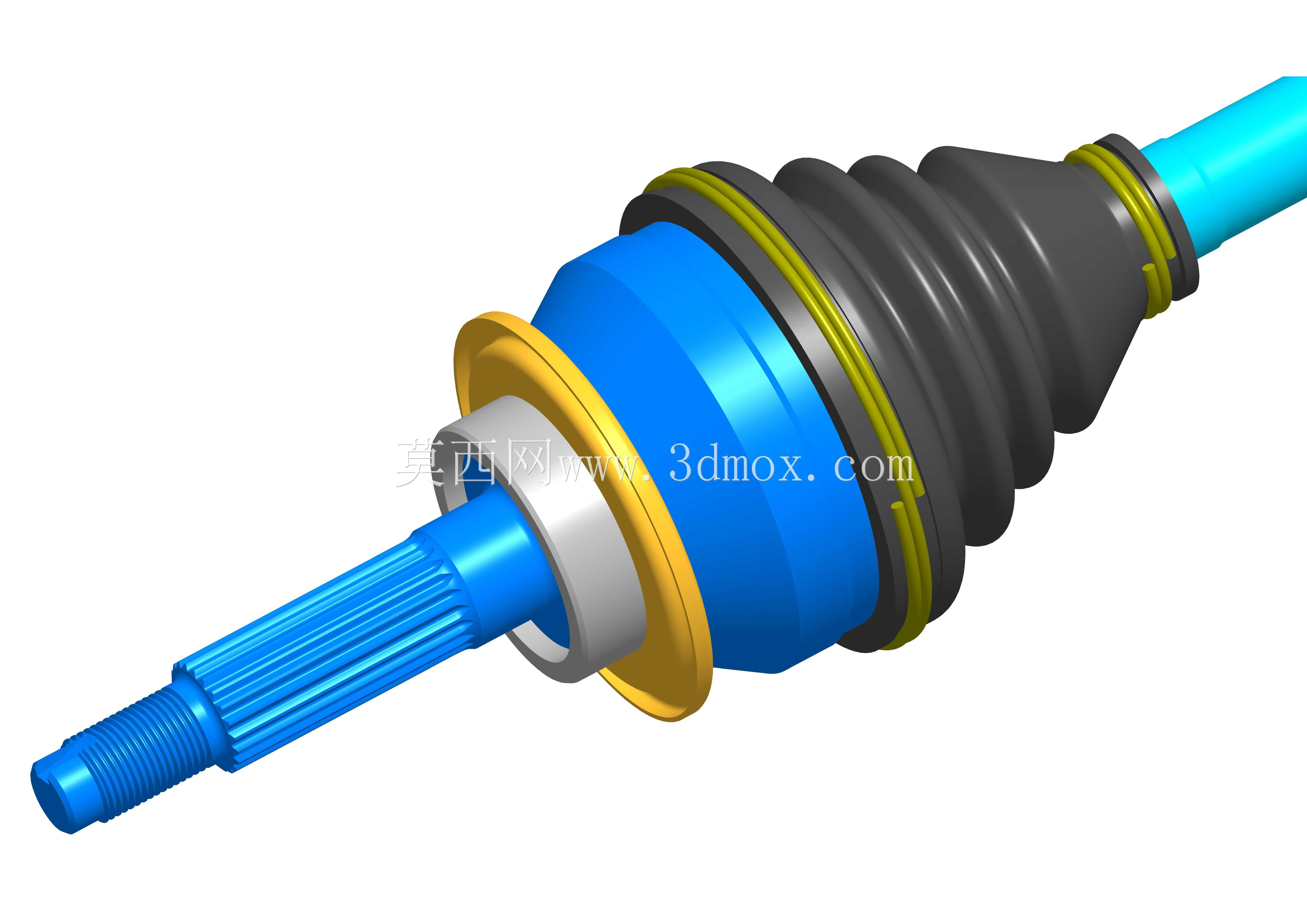

该结构整体为长轴类装配体，一端为带外花键与连接螺纹的轮毂连接端，花键段用于和轮毂轴承内圈啮合传递扭矩，端部螺纹配合锁紧螺母实现半轴与轮毂的轴向固定，可适配对应规格的轮毂轴承安装位；中间为阶梯式实心传动轴身，轴身表面做了等强度变径设计，在保证扭转强度、弯曲刚度的前提下尽可能降低转动惯量，适配悬架跳动时的动态摆动需求；另一端为球笼铰接核心段，外部包裹波纹式防尘护套，护套通过多道环形卡箍分别固定在钟形壳与轴身表面，可完全隔绝外界泥水、沙尘进入铰接内腔，同时防止内腔润滑脂甩出，保障内部钢球滚道的长期润滑环境。

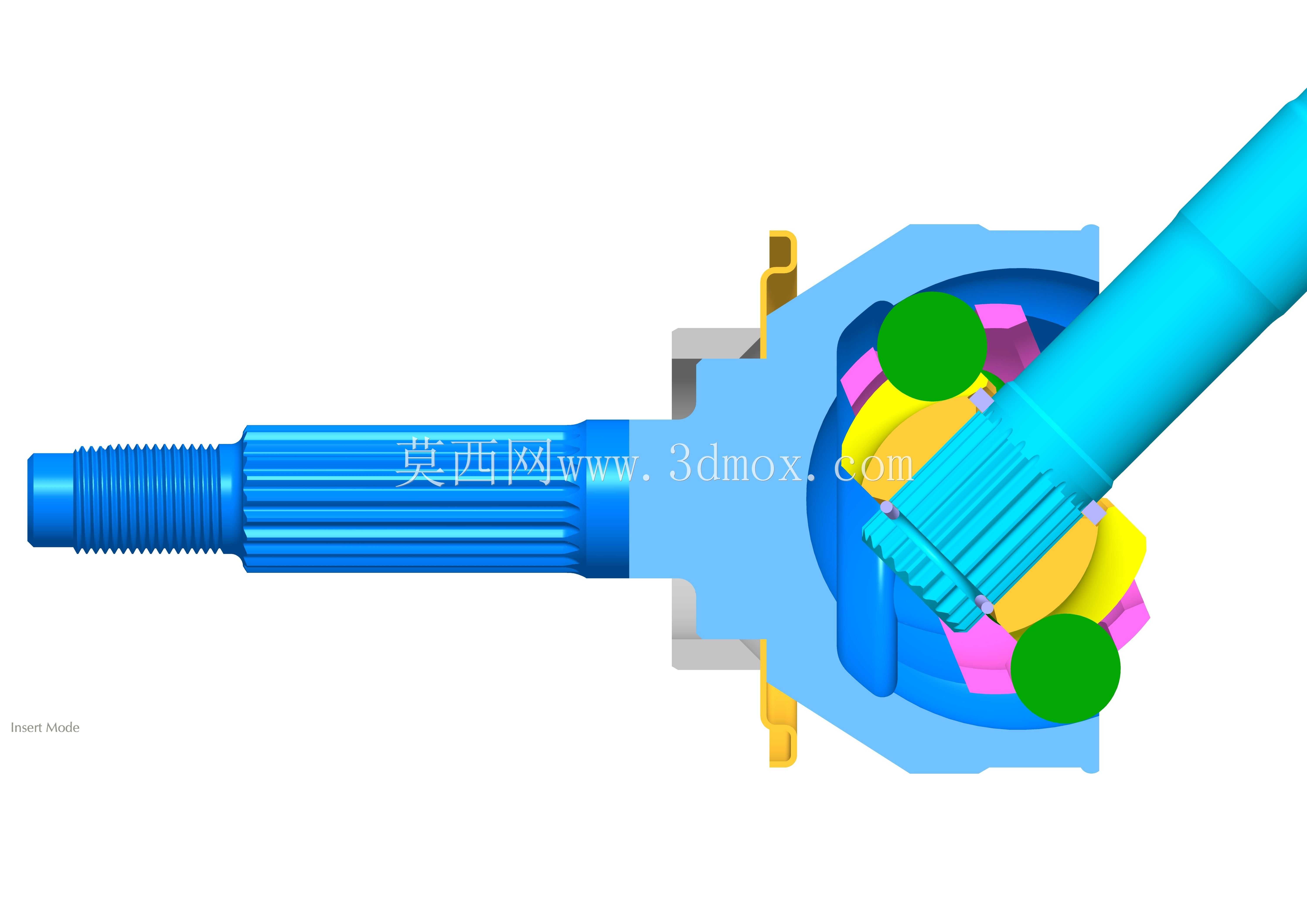

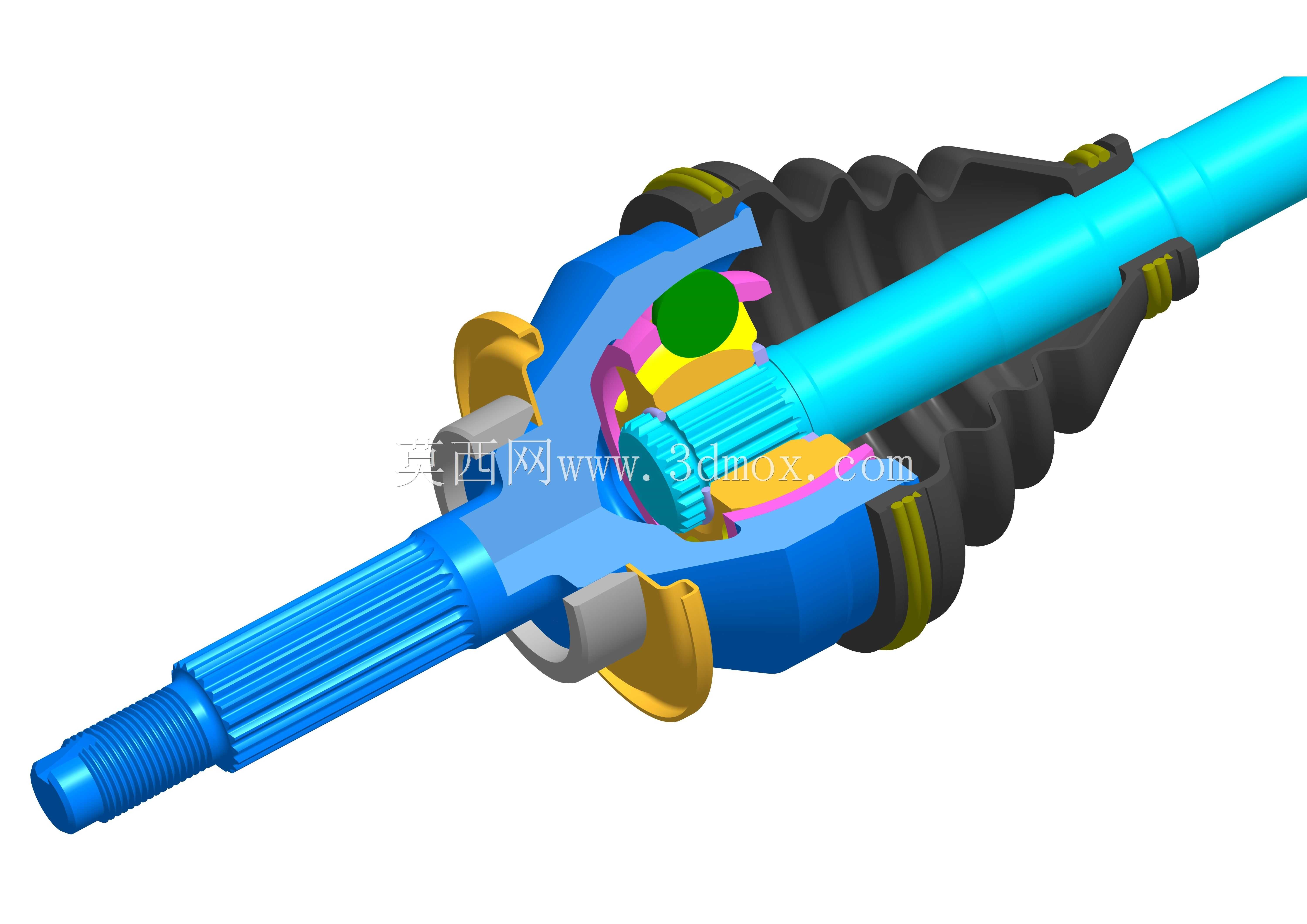

核心铰接部分采用六颗传力钢球作为扭矩传递介质，设计时将钟形壳内滚道、星形套外滚道的曲率中心做等距偏移处理，保证在任意工作夹角下，传力钢球始终处于两轴夹角的平分面上，从结构原理上实现等速传动；星形套内孔设置内花键与半轴端部外花键啮合，保持架将六颗钢球约束在对应窗孔内，保证钢球沿滚道同步运动，避免钢球脱出或受力不均。设计过程中重点校核了不同夹角下钢球与滚道的接触应力、花键连接的挤压强度、轴身的扭转疲劳强度，同时严格控制各部件的安装配合公差：钢球与滚道采用小间隙配合保证传动灵活性，保持架窗孔与钢球采用分组选配保证运动精度，防尘护套的伸缩行程完全覆盖悬架最大跳动、最大转向角度下的长度变化需求，避免护套被拉扯撕裂或过度挤压变形。该结构可在车辆急加速、急减速、转向、颠簸路面行驶等复杂工况下保持稳定传动，有效降低传动噪音与冲击，是乘用车辆传动系统中应用最广泛的等速传动结构。
