离心式转速调节装置结构设计

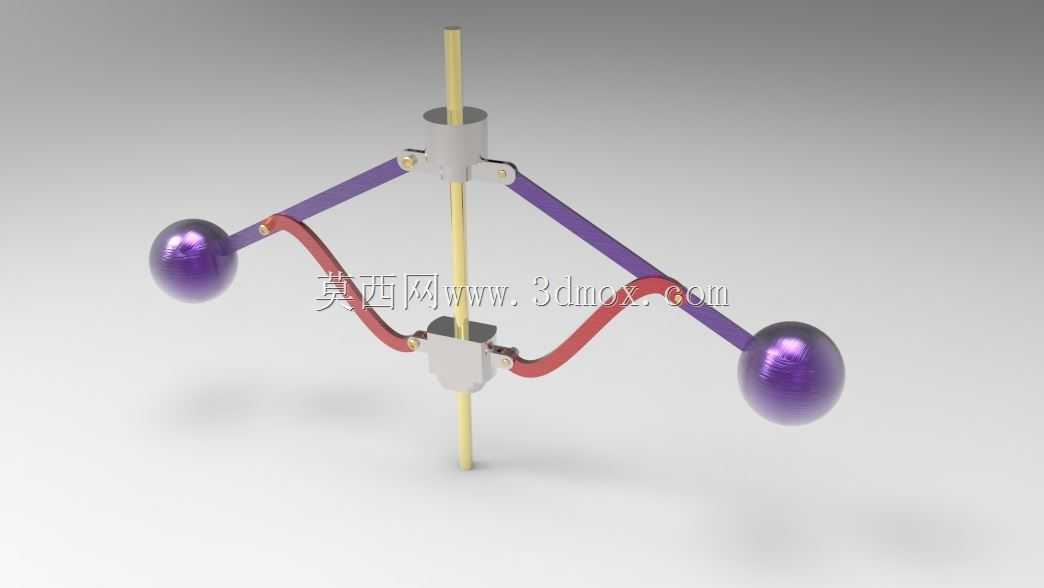

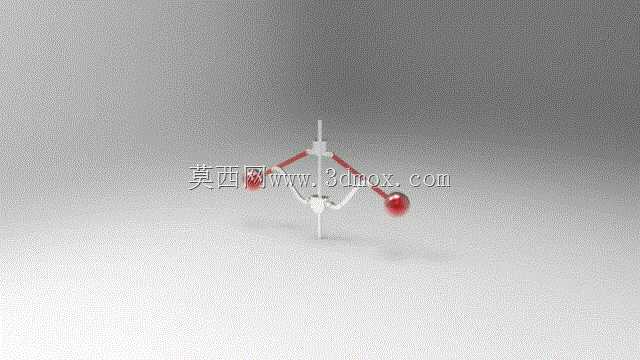

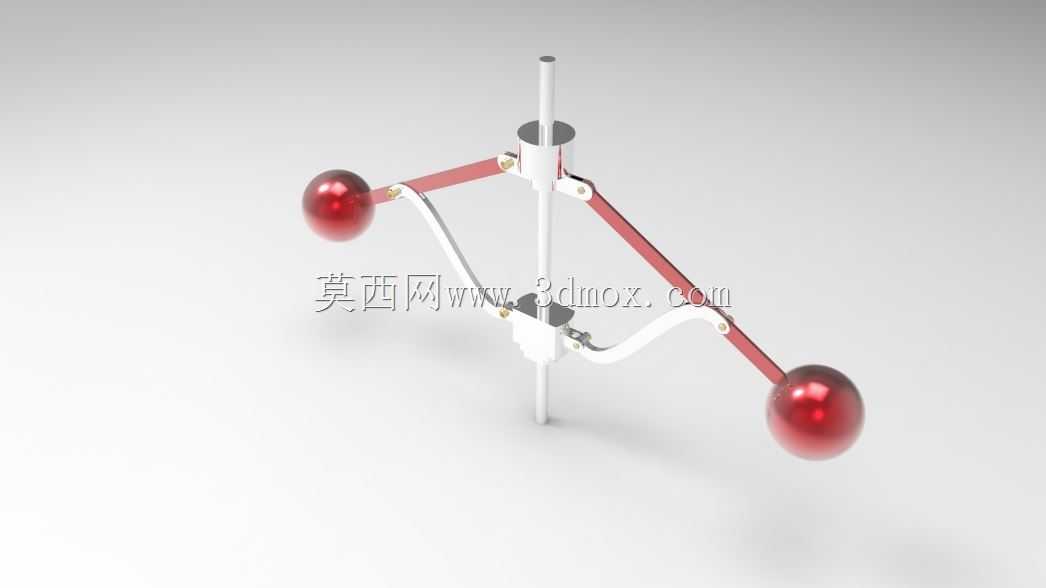

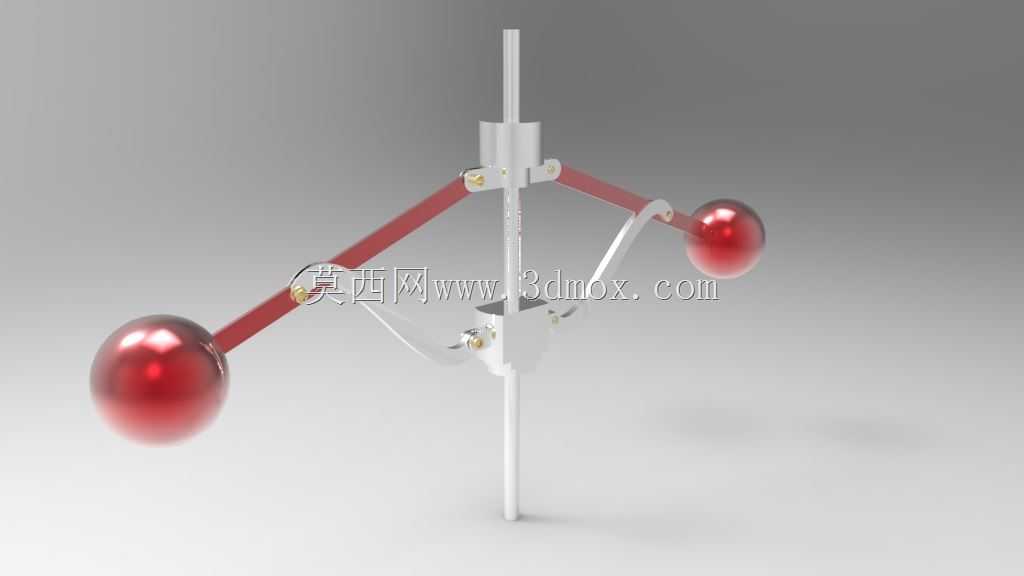

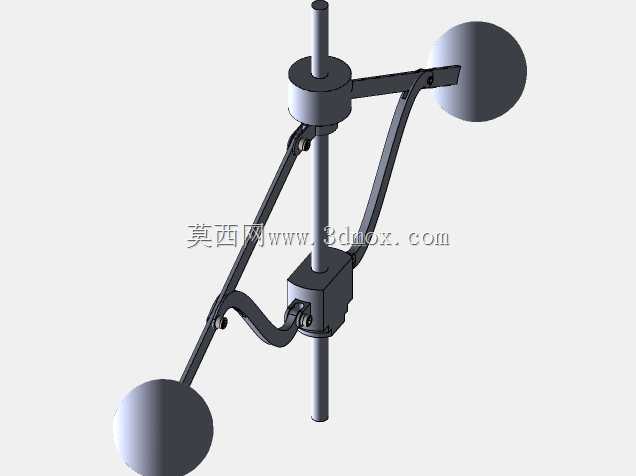

离心调速器是一类依托离心力原理实现转速自动调控的经典机械结构，最早被广泛应用在蒸汽机转速稳定控制场景中，如今在水轮机、内燃机、汽轮机以及各类需要恒定转速输出的工业动力设备中，依然是可靠的机械式转速调节核心部件。它不需要外接电控信号与额外动力源，完全依靠自身机械结构的力平衡关系完成转速反馈与调节动作，在强电磁干扰、高温高湿等电控设备可靠性受限的工况下，有着不可替代的应用优势。这款离心调速器采用对称双飞球布局，核心结构包含中心转轴、滑动套筒、两组对称布置的铰接摆臂与端部配重飞球，以及配套的复位弹性构件与连杆传动结构。当设备转轴转速升高时，飞球随转轴旋转产生的离心力增大，会带动摆臂向外张开，推动中心轴上的滑动套筒沿轴向向上位移，通过连杆机构联动动力端的节流阀或者蒸汽阀开度减小，降低动力输入从而让转速回落；当转轴转速低于设定阈值时，飞球离心力减小，复位构件带动套筒反向位移，联动阀门开度增大提升动力输入，最终让转轴转速稳定在设定区间内，整个调节过程完全自动完成，响应滞后量小，调节稳定性强。在设计思路上，这款结构采用对称式受力布局，能够完全抵消飞球旋转过程中产生的径向不平衡力，避免转轴在高速旋转时出现偏磨与振动问题，铰接位置均采用间隙配合的销轴连接，既保证摆臂摆动动作顺畅无卡滞，又能长期承受交变载荷冲击不易出现结构失效。飞球采用高密度球形配重，在相同离心力需求下可以有效缩小整体结构体积，摆臂采用分段铰接设计，既可以放大飞球的位移行程，提升调节灵敏度，又能将滑动套筒的轴向位移控制在合理范围内，适配常规阀门的执行行程需求。从安装边界来看，整体结构沿中心转轴呈轴对称布局，径向最大轮廓由飞球张开到极限位置时的回转半径决定，安装时需要预留足够的径向避让空间，避免飞球旋转过程中与周边构件发生碰撞；轴向尺寸分为固定安装段与滑动工作段，底部转轴端可以直接与动力输出轴通过联轴器或者键连接固定，顶部滑动套筒端预留有连杆安装接口，可以直接适配不同设备的阀门执行机构连接需求，整体结构没有复杂的异形曲面，加工难度低，铰接销轴等易损件都采用通用标准尺寸，后期维护更换成本极低。这类纯机械式调速结构不需要额外供电与控制程序，可靠性远高于电控调速方案，在偏远地区无稳定供电的动力设备、防爆要求高的工矿动力场景中，依然是转速调节的首选结构，同时它的力平衡原理也被广泛衍生应用到各类过载保护、扭矩限制类机械结构中，是机械传动控制领域非常经典的基础结构设计。
