压缩机壳体骨架结构三维设计

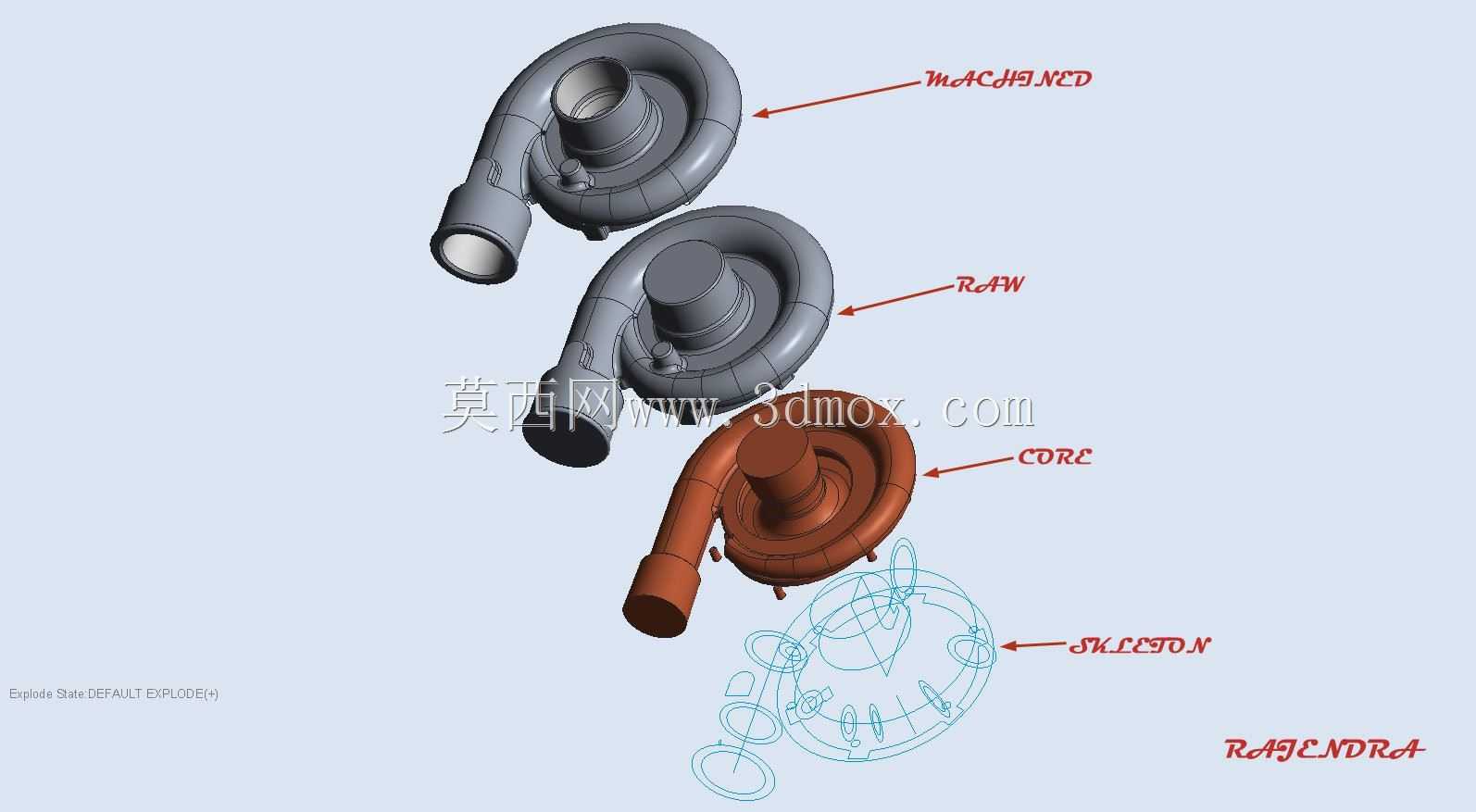

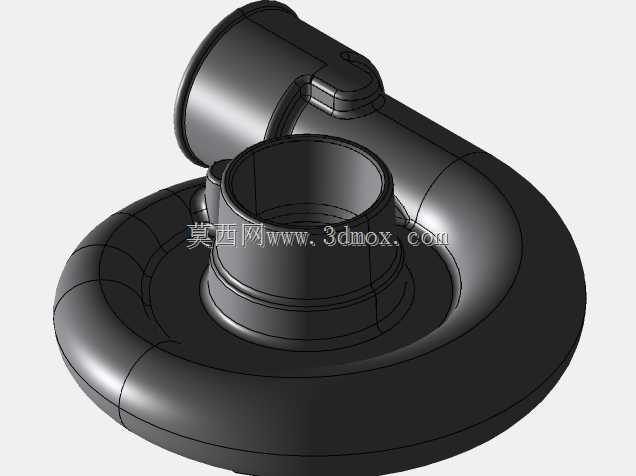

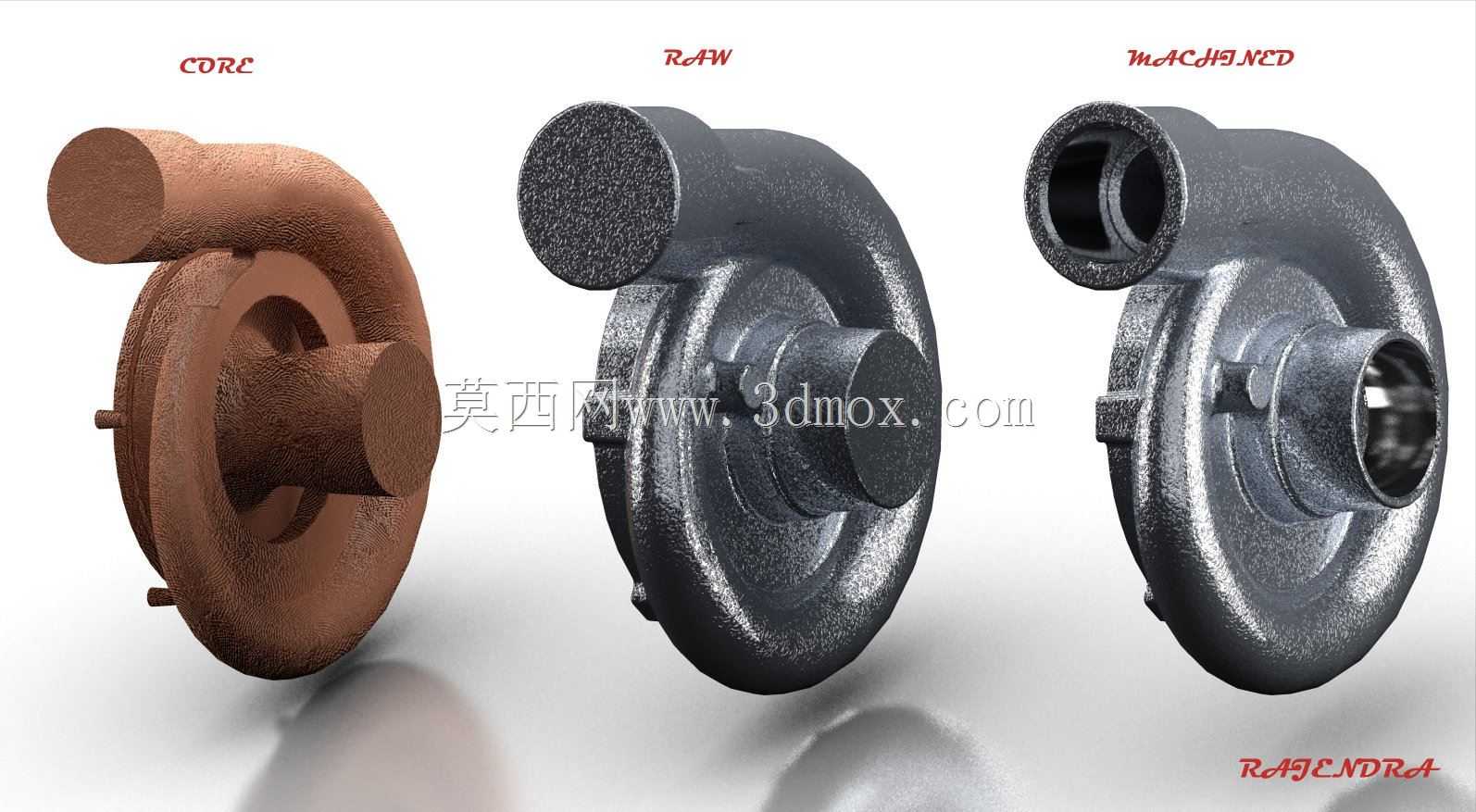

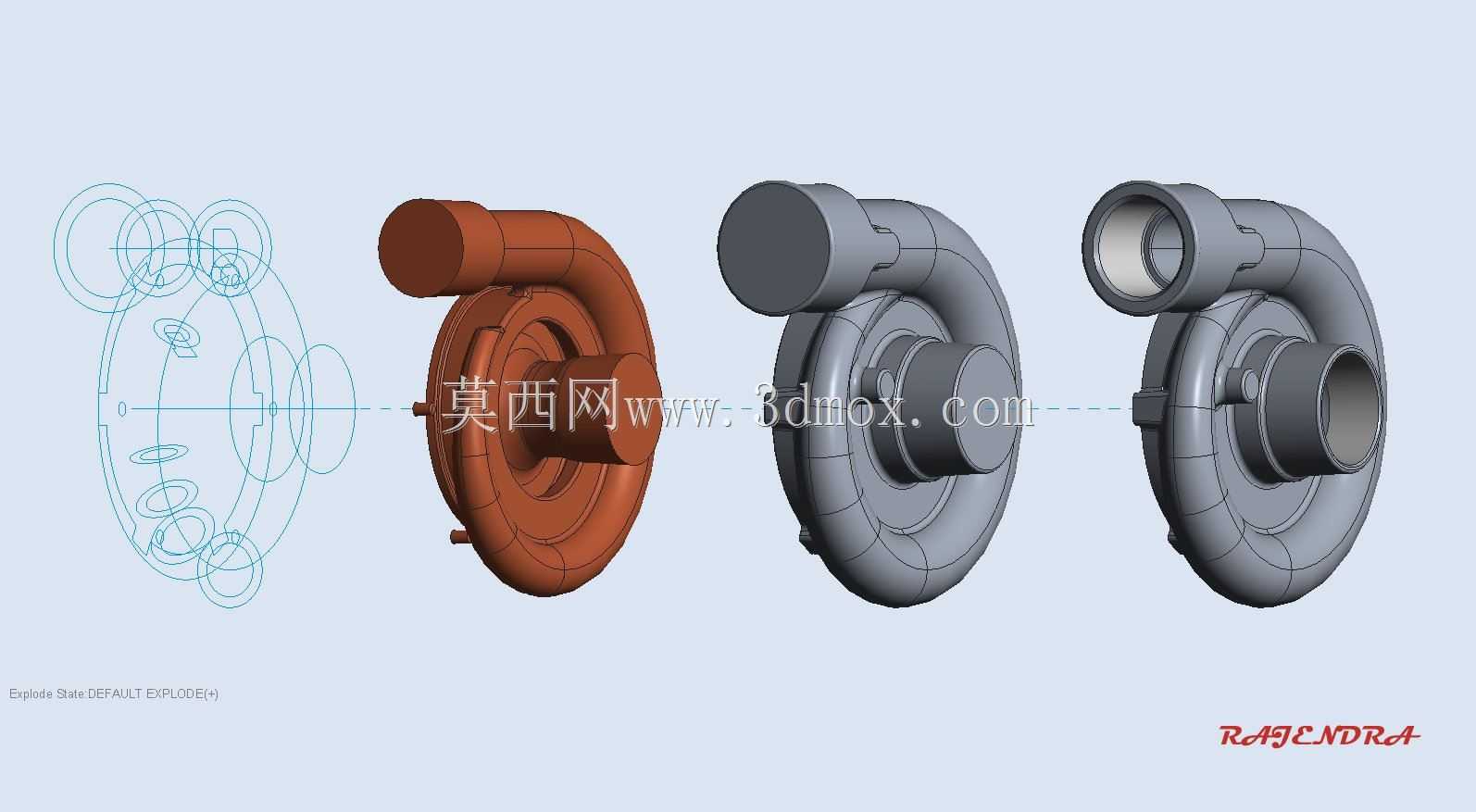

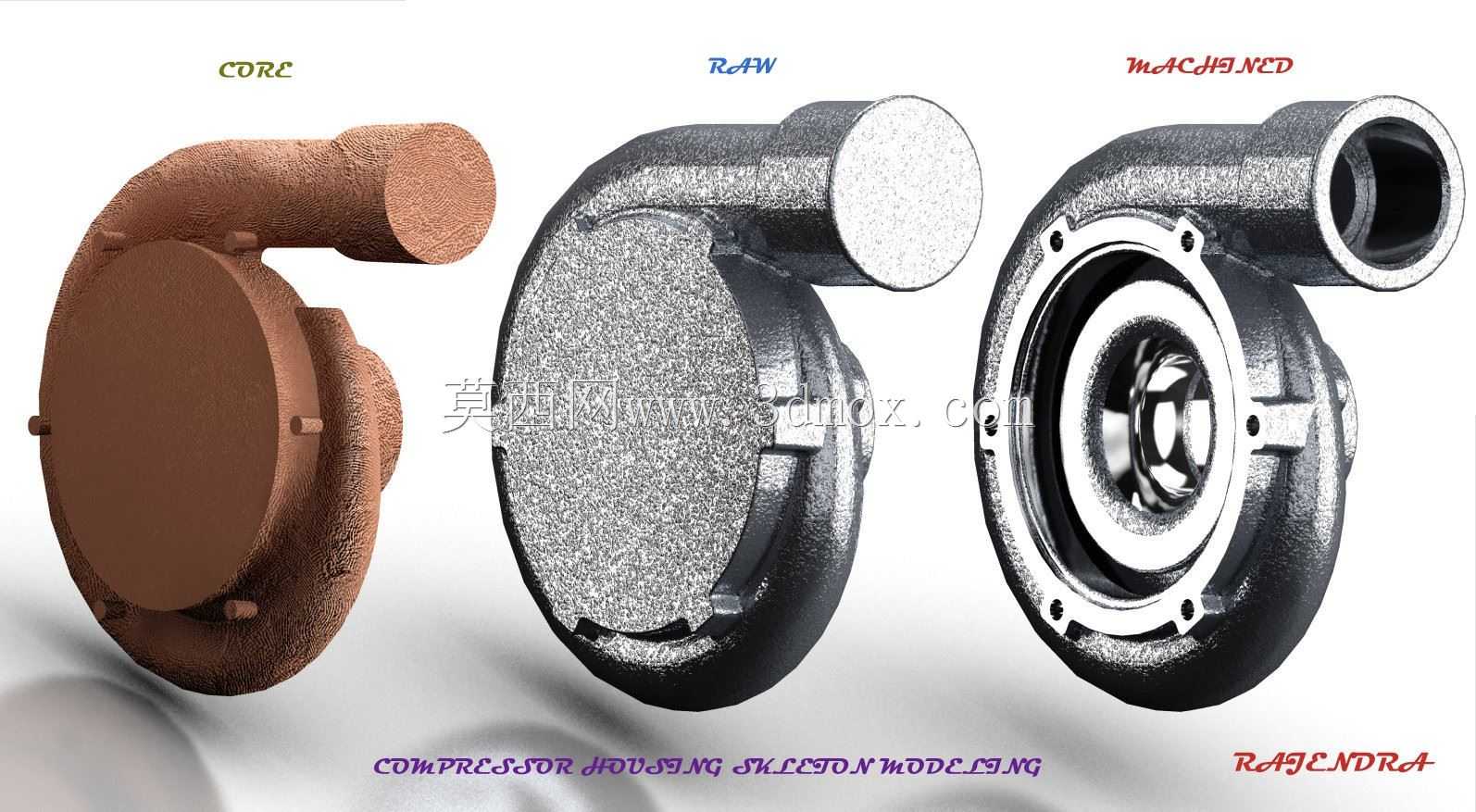

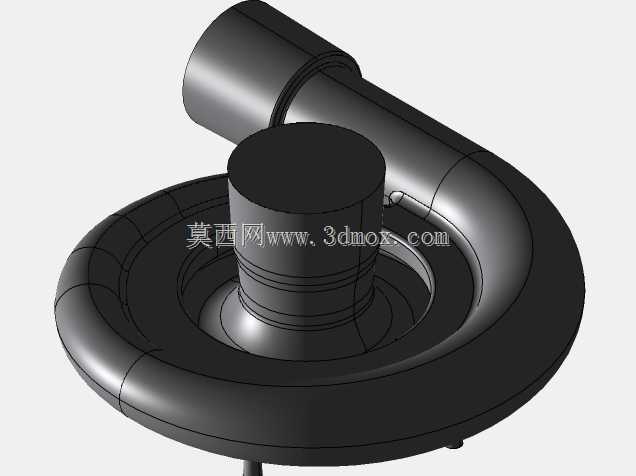

在流体输送与气体压缩领域，压缩机作为核心动力设备广泛应用于工业制冷、气动系统、天然气输送、化工流程增压等场景，其壳体作为承载内部转子、流道、密封组件的核心结构件，不仅需要承受工作状态下的内部压力波动，还要兼顾安装适配性、流道气动效率与长期运行的结构可靠性。本次设计的压缩机壳体骨架，采用自上而下的骨架建模逻辑搭建，将壳体的外表面轮廓、分型线、安装孔位、接口法兰位置等关键几何要素统一整合在骨架文件中，实现不同零件模块间的几何信息同步传递，避免后续分件设计时出现装配干涉、尺寸错位的问题。从实际应用场景来看，该壳体骨架适配中小型容积式压缩机的铸造开发流程，骨架中预设的尺寸边界充分考虑了铸造工艺的拔模斜度、壁厚均匀性要求，同时预留了与驱动电机、进出口管路、安装底座的对接接口位置，侧向的弯管流道经过曲率优化，能够减少气体流经时的湍流损失，提升压缩机的整体运行效率。设计过程中，骨架将壳体拆分为端盖、主体蜗壳、侧向接口三个核心关联模块，各模块的配合面、定位基准完全依托骨架的基准面与基准轴定义，当需要调整壳体的整体排量、适配不同功率的转子组件时，仅需修改骨架中的核心参数，即可同步驱动所有关联零件的尺寸更新，大幅缩短改型设计的周期。外形与安装边界层面，骨架定义的壳体整体轮廓采用类圆形蜗壳结构，侧向出口的中心高度、端盖安装孔的圆周分布尺寸、底部安装脚的孔位间距均按照通用工业压缩机的安装规范设定，能够直接适配常规的机组安装机架，不需要额外做安装位的二次改造。同时骨架中预留了密封槽、轴承位的加工余量参考，能够为后续的铸造模具设计、机加工工序提供明确的尺寸依据，避免从设计到制造环节的信息传递偏差。这种骨架化的设计思路，尤其适合压缩机这类需要多轮性能迭代、系列化衍生的产品开发，能够保证同系列不同型号的壳体零件具备统一的安装接口与工艺基准，降低生产环节的模具改造成本与装配调试难度。
