多工位转盘式PCB元件功能检测装置

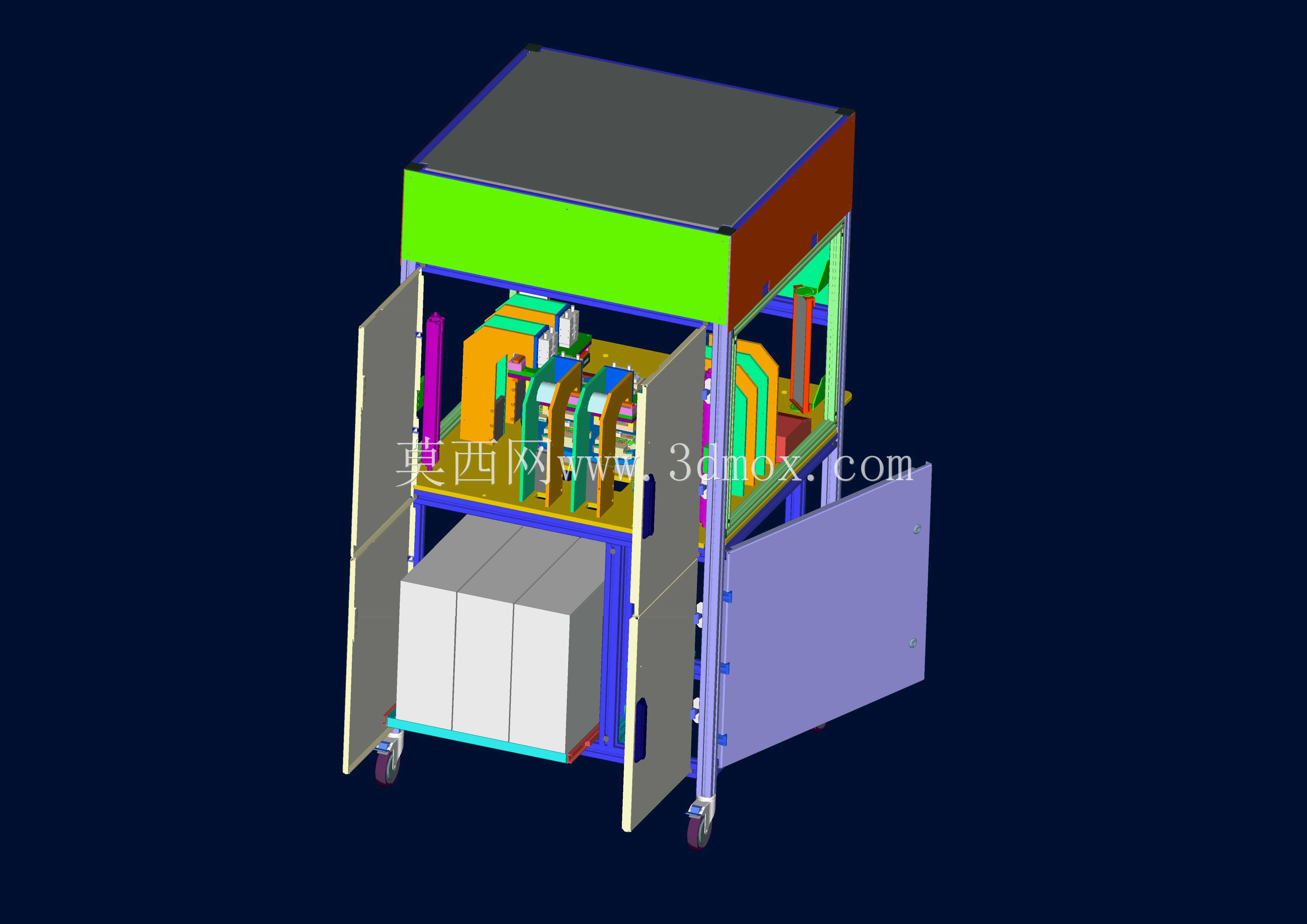

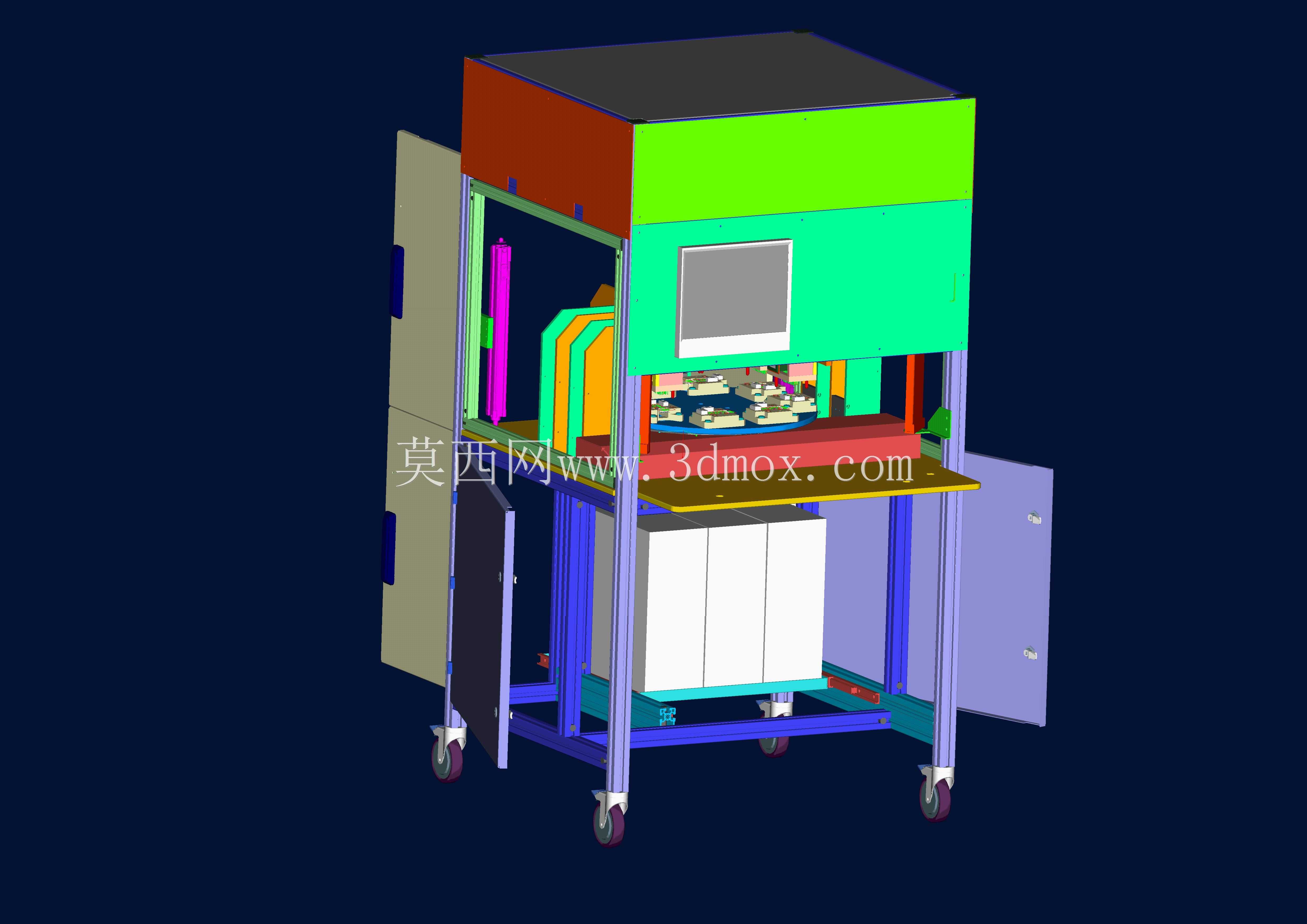

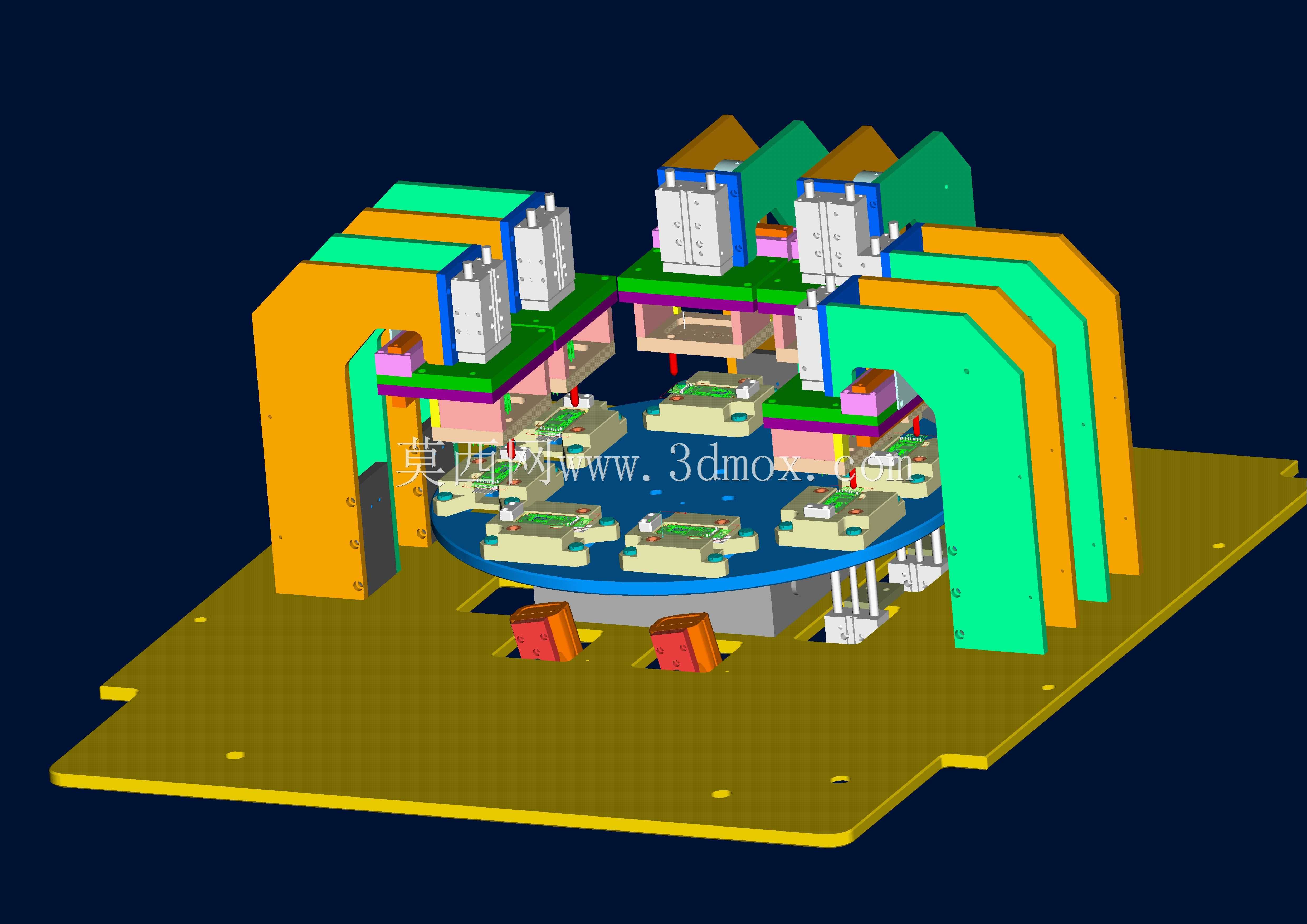

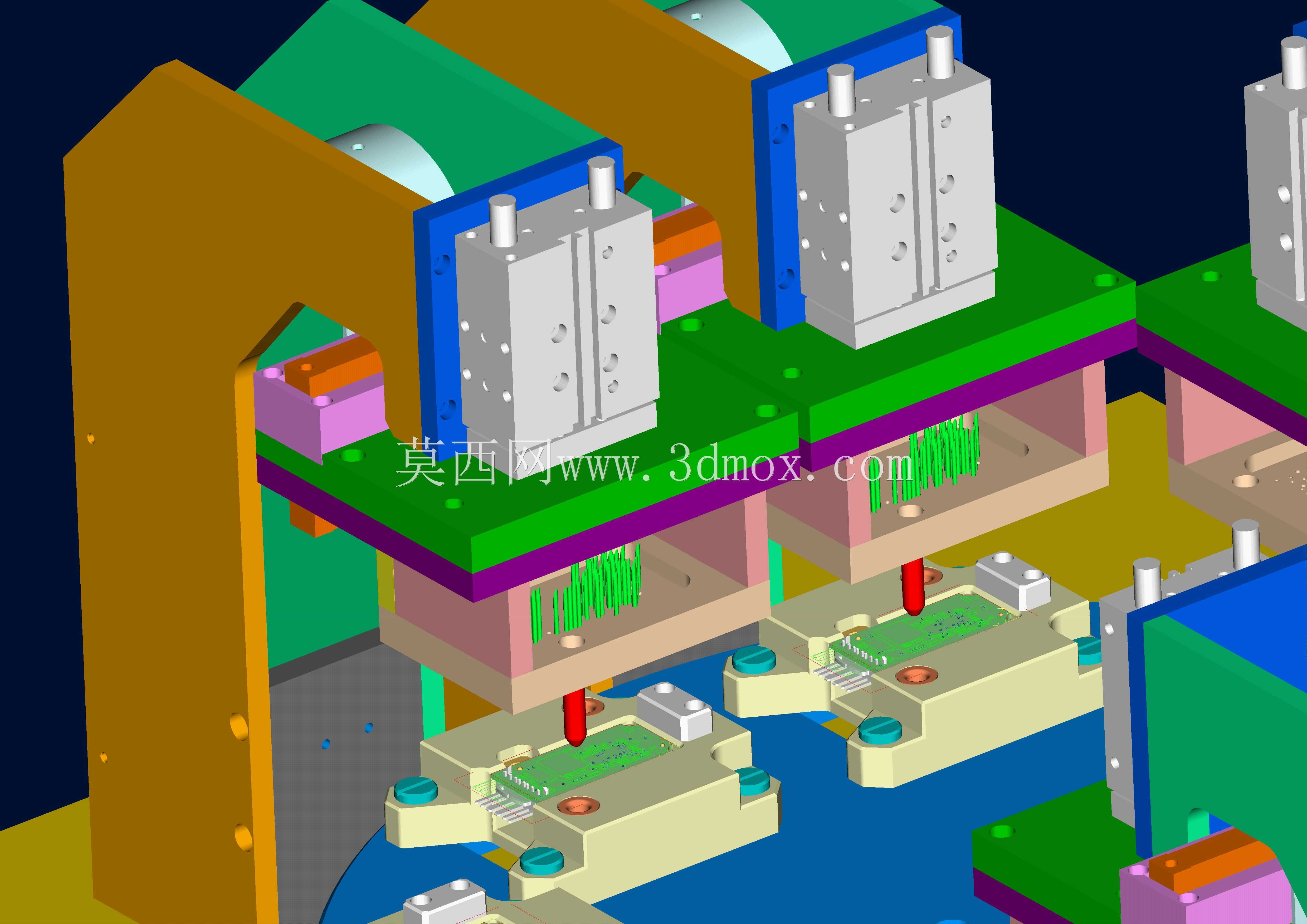

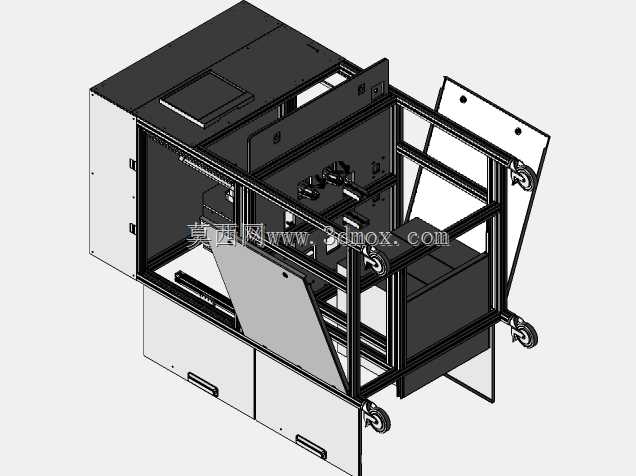

该设备主要应用于电子制造产业的PCB组装工序后端环节，针对SMT贴片、插件工序完成后的电路板组件，实现批量快速的元件功能校验作业，适配消费电子、工控板卡、汽车电子等多品类PCB的在线检测需求，可直接嵌入现有SMT生产线体，替代传统人工逐板检测的低效作业模式，大幅降低漏检、错检概率。设备核心采用旋转式多工位转盘承载结构，转盘周向均匀布置多组PCB定位载槽，每个载槽可适配对应规格PCB的快速装夹定位，载槽预留定位销孔与避让槽，可兼容不同尺寸、不同元件布局的PCB板装夹，无需更换载具即可覆盖同系列多款板型的检测需求。转盘周边对应布置多组独立检测单元，每个检测单元由直线气缸驱动检测探针组件下行，探针组可精准对接PCB上的测试点位，通过外接测试电路完成板上元件的通断、功能参数校验，不同工位可同步执行不同检测项，配合转盘的间歇转动实现上料、检测、分拣的连续流水作业，单批次预处理等待时间极短，可满足中小批量PCB的快速检测周转需求。设备整体采用底板式安装结构，底部安装底板预留标准安装孔位，可直接固定在生产线工作台架上，整体外轮廓规整，各检测单元的支架采用弯折式立板结构，既为气缸、探针组件提供稳定安装支撑，又预留充足的操作维护空间，气缸管路、测试线路可沿立板内侧排布，避免走线外露干扰转盘运转。设计阶段充分考虑检测作业的精度需求，转盘采用间歇分度机构驱动，停位精度可满足探针与测试点的对位要求，每个检测单元的气缸行程可独立调节，适配不同厚度PCB的检测下压距离，避免探针压损板上元件，同时载槽周边设置废料避让口，检测过程中产生的少量杂物可直接下落排出，不会堆积在转盘表面影响定位精度。设备整体结构紧凑，无需额外占用过大车间空间，各功能模块采用模块化设计，后续可根据检测需求扩展检测工位数量，或是更换探针组件适配新的板型检测需求，整体维护难度低，适合电子制造车间的长期连续作业使用。
