第聂伯摩托车金属车架结构设计

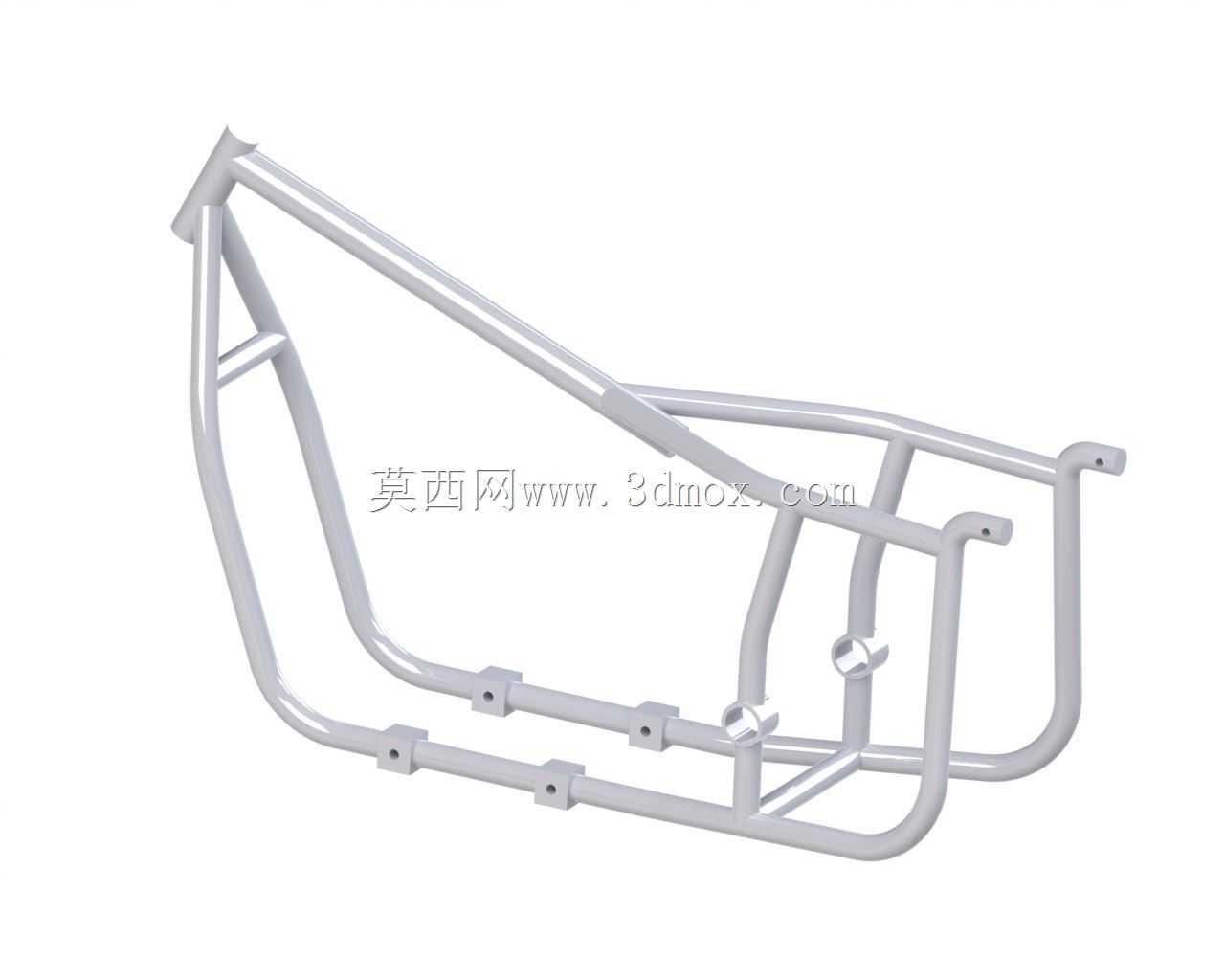

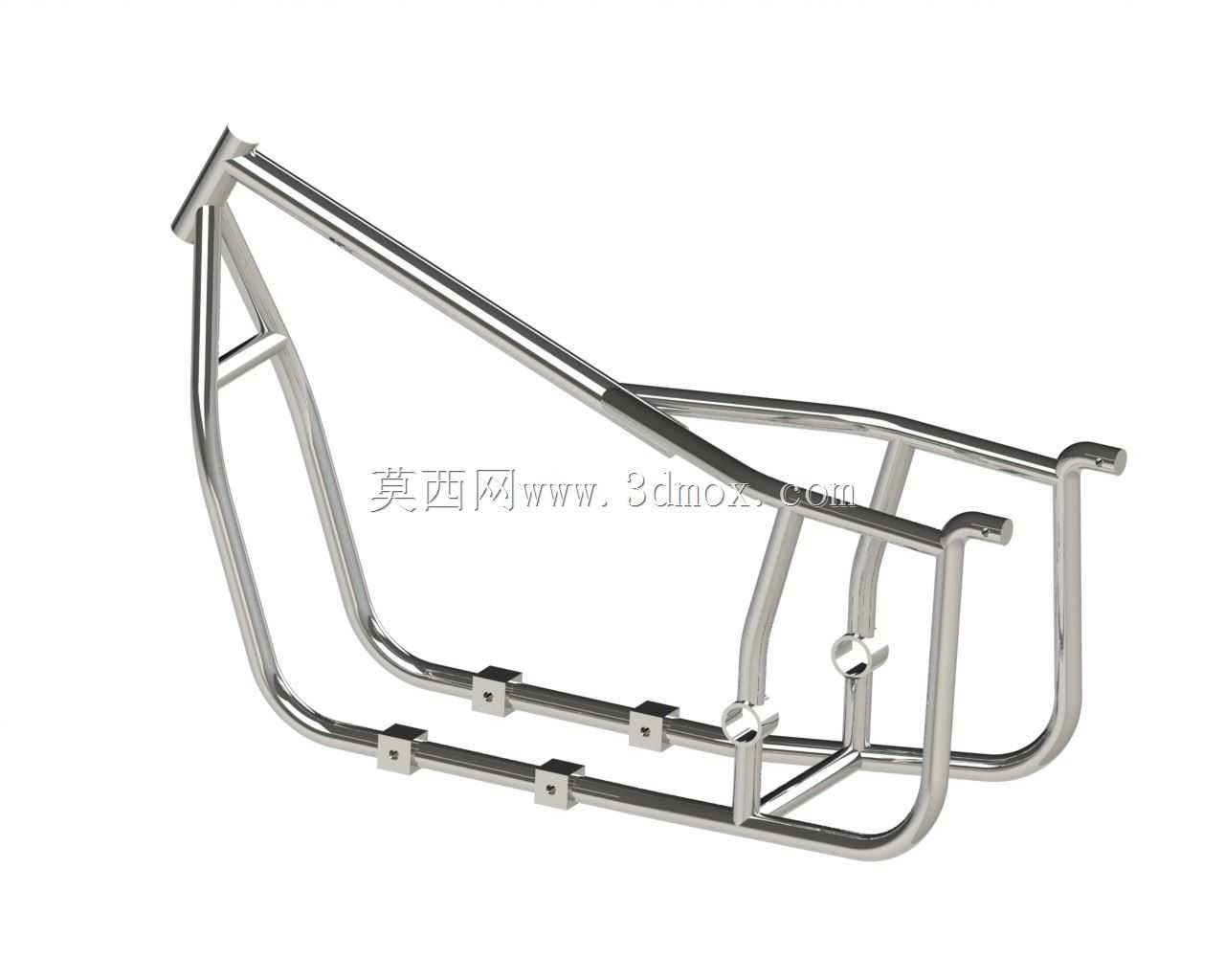

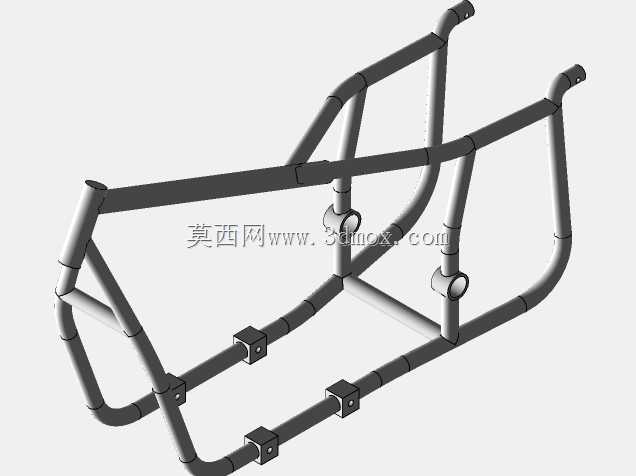

该款车架是适配第聂伯系列摩托车的核心承载构件，作为整车的安装基体，承担着连接动力总成、行走系统、操控部件、外观覆盖件与驾乘承载结构的核心作用，广泛应用于复古摩托改装、老式摩托修复、定制摩托试制等场景，是摩托车整车结构中决定行驶稳定性、承载强度与装配适配性的核心部件。从实际用途来看，该车架需要承受驾乘人员的重量、行驶过程中路面传递的颠簸冲击、动力输出带来的扭矩反力，以及转向、制动过程中的交变载荷，同时为油箱、座椅、前后悬挂、发动机、挡泥板等所有附属部件提供精准的安装定位基准，保证各部件在整车运行过程中不会出现位置偏移、干涉磕碰的问题。在功能特性设计上，该车架采用管状金属结构打造，整体为闭合式框架构型，主受力管采用大直径弯管成型，通过合理的管径搭配与管路走向设计，在控制整体重量的前提下最大化提升结构抗扭、抗弯强度，车架下部设置的多组带安装孔的固定凸台，分别对应发动机悬置点、脚踏安装位、侧撑固定位等关键连接位置，凸台与主管之间采用满焊连接工艺，保证连接位置的载荷传递均匀，避免应力集中导致的车架开裂问题。设计思路上，整体遵循复古边三轮摩托的经典车架布局，前部转向立管保留标准的摩托转向柱安装角度，匹配原厂前叉的倾角与拖曳距参数，保证转向操控的灵活性与直线行驶的稳定性；后部双管平行延伸的结构，既为后悬挂的安装预留了足够的行程空间，也为后座与边轮连接支架提供了充足的安装界面；中部下沉式的管架设计，能够降低油箱与座椅的安装高度，优化整车重心位置，提升驾乘过程中的操控质感。从安装边界来看，车架前部转向立管的内径、长度尺寸完全匹配常规摩托转向轴承的安装规格，无需额外改装即可适配同规格的前叉总成；下部各安装凸台的孔位间距、孔径参数完全对应第聂伯摩托原厂发动机的安装点位，发动机吊装后不会与车架管梁发生干涉；后部尾架的宽度、安装孔位适配原厂后摇臂与后减震的连接尺寸，同时预留了边车连接支架的固定点位，可直接适配原厂边斗的安装需求；车架整体的宽度控制在合理范围内，既保证了腿部放置空间的充裕度，也不会因为过宽影响整车的通过性，所有外露管端都做了圆弧收边处理，避免尖锐边角对安装人员与驾乘人员造成划伤，整体结构完全贴合老式摩托的实际装配与使用需求，能够直接用于整车的组装、修复与改装作业。
