直列四缸曲柄活塞传动机构结构设计

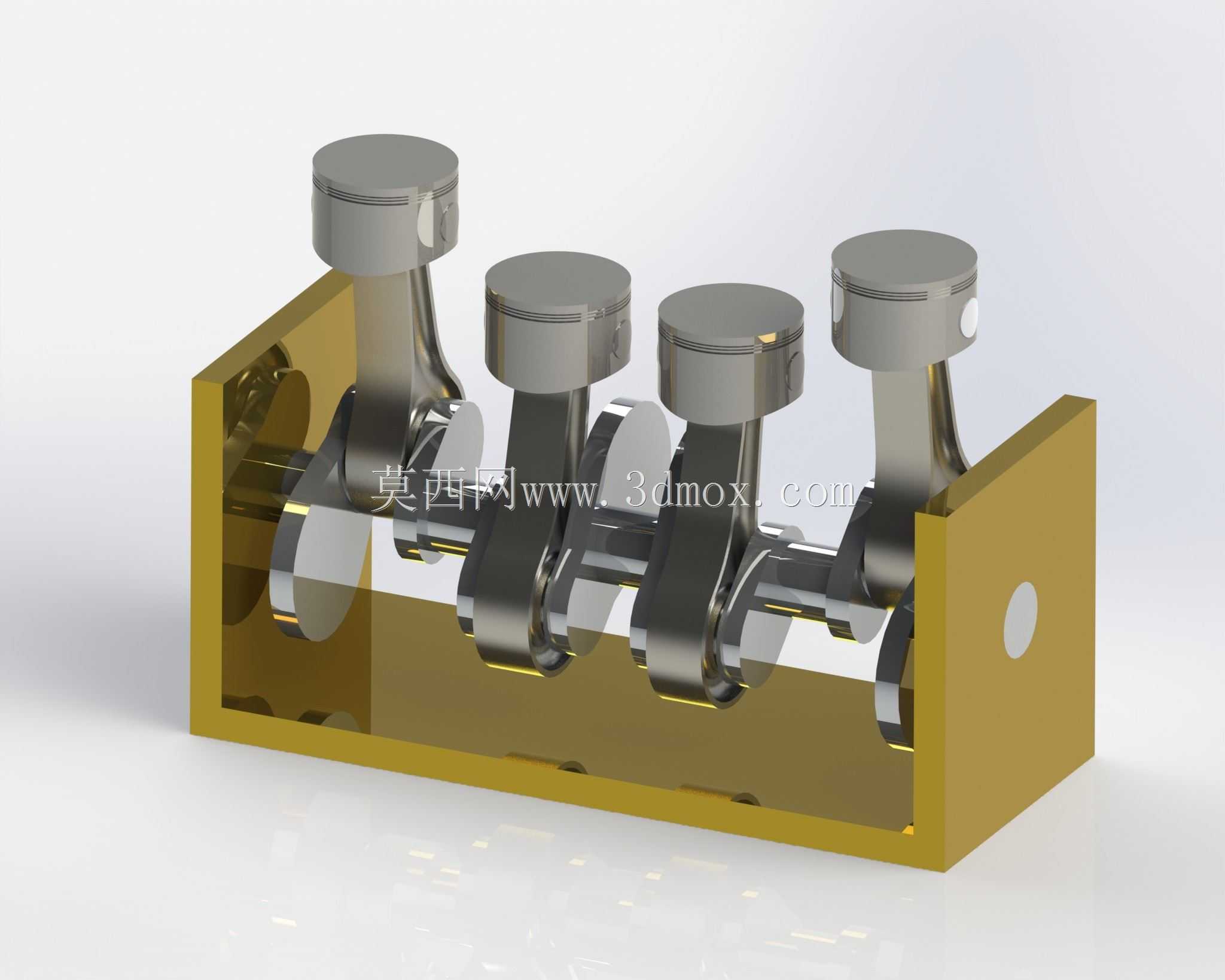

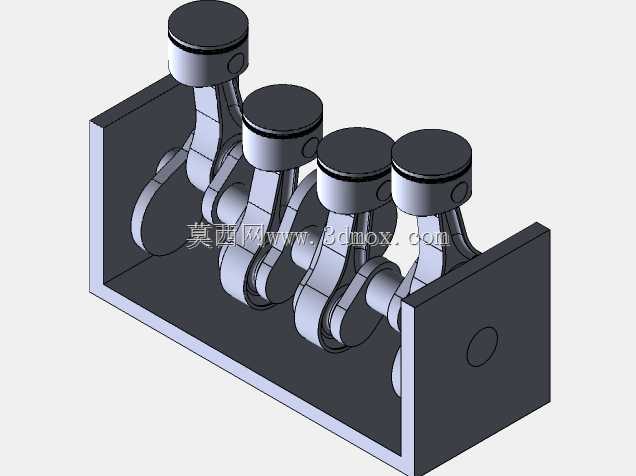

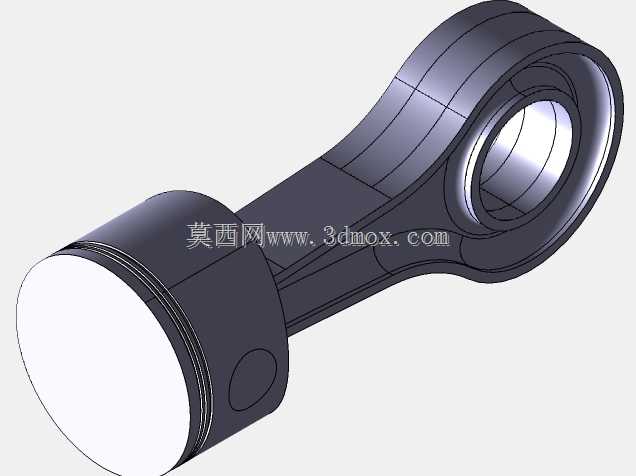

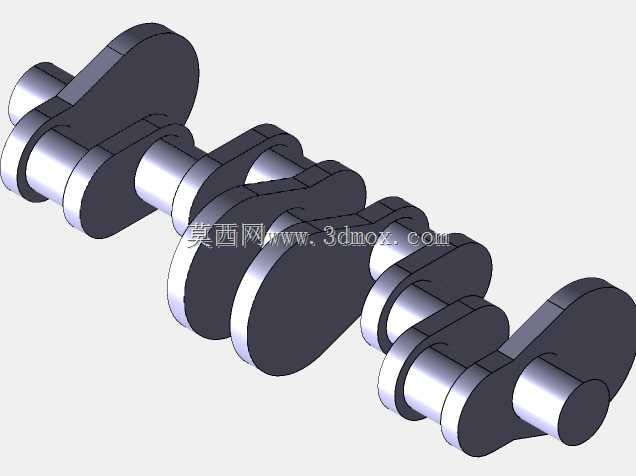

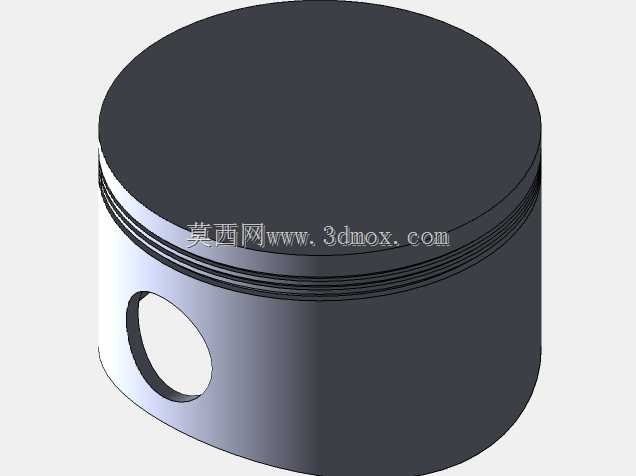

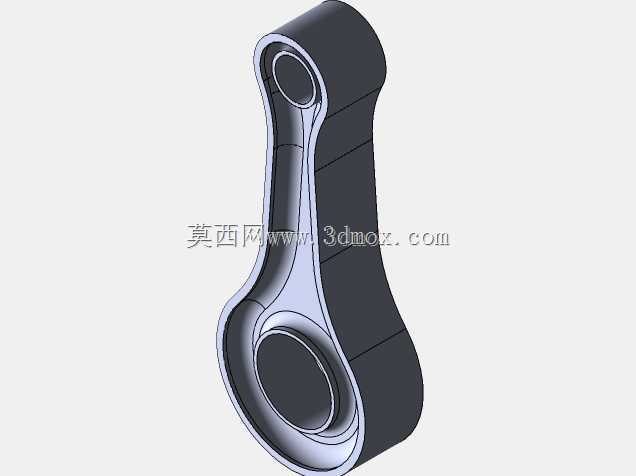

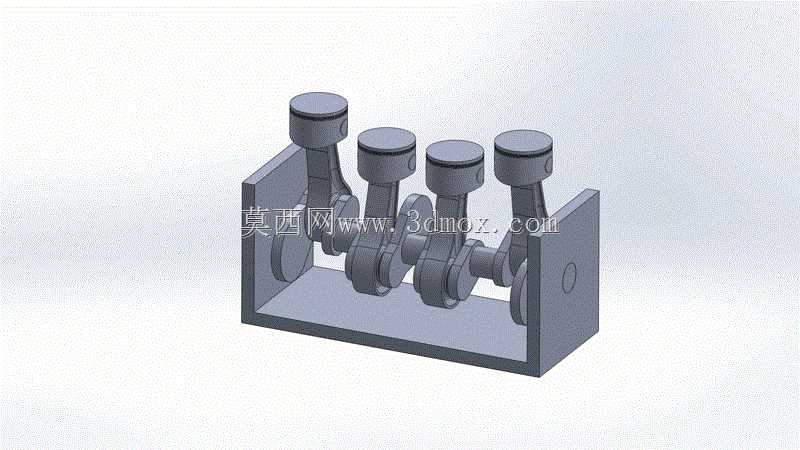

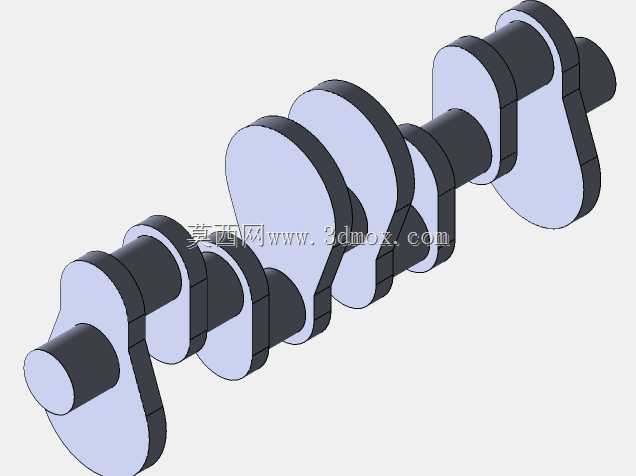

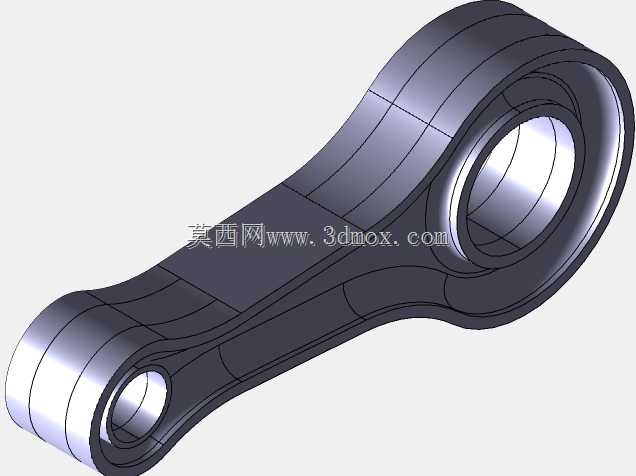

该结构是内燃机核心动力转换单元的具象化设计，主要应用于小排量乘用车动力总成、小型通用汽油机组、农用机械动力端等场景，承担着将燃料燃烧产生的直线往复动能转化为旋转扭矩输出的核心作用，是往复式动力设备中不可或缺的传动核心部件。整套机构采用直列四缸对称排布设计，四个活塞沿曲轴轴向等距分布，相邻曲拐呈180度相位差布置，能够保证动力输出的连续性与平稳性，有效降低单缸做功带来的振动冲击，适配需要持续稳定扭矩输出的动力场景。从功能特性来看，活塞组件与缸套配合形成密闭的做功腔室，连杆通过活塞销与活塞铰接，下端与曲轴连杆轴颈配合，将活塞的上下直线往复运动精准转化为曲轴的旋转运动；曲轴两端通过轴承座支撑在机架侧壁上，输出端可外接飞轮、离合器等动力传输部件，将旋转扭矩传递至后续传动系统。设计过程中充分考虑了运动干涉规避与受力均衡性，曲拐的偏心距严格匹配活塞设计行程，连杆长度经过运动学仿真校核，确保活塞运行到上下止点时不会与缸盖、曲轴箱发生碰撞，同时各运动副之间预留了合理的配合间隙，满足润滑与热胀冷缩的余量需求。机架采用一体式箱型结构，底部为平整安装基面，两侧壁预留曲轴安装孔位，整体安装边界规整，可直接适配通用小型动力设备的机舱安装尺寸，不需要额外设计复杂的转接固定结构；活塞顶部采用平顶设计，兼顾燃烧室容积合理性与加工便利性，连杆采用工字型截面结构，在保证结构强度的前提下尽可能降低往复运动件的质量，减少高速运转时的惯性载荷，曲轴采用整体式锻造结构形态，各轴颈同轴度公差严格控制，保证运转过程中的平顺性，降低轴承磨损速率。整套结构的运动逻辑清晰，各部件配合关系明确，既可以作为动力设备核心结构的设计参考，也可用于机械原理教学中曲柄连杆机构运动过程的直观演示，帮助理解往复运动与旋转运动转换的机械原理。
