老式摩托车后阻尼减振器结构设计

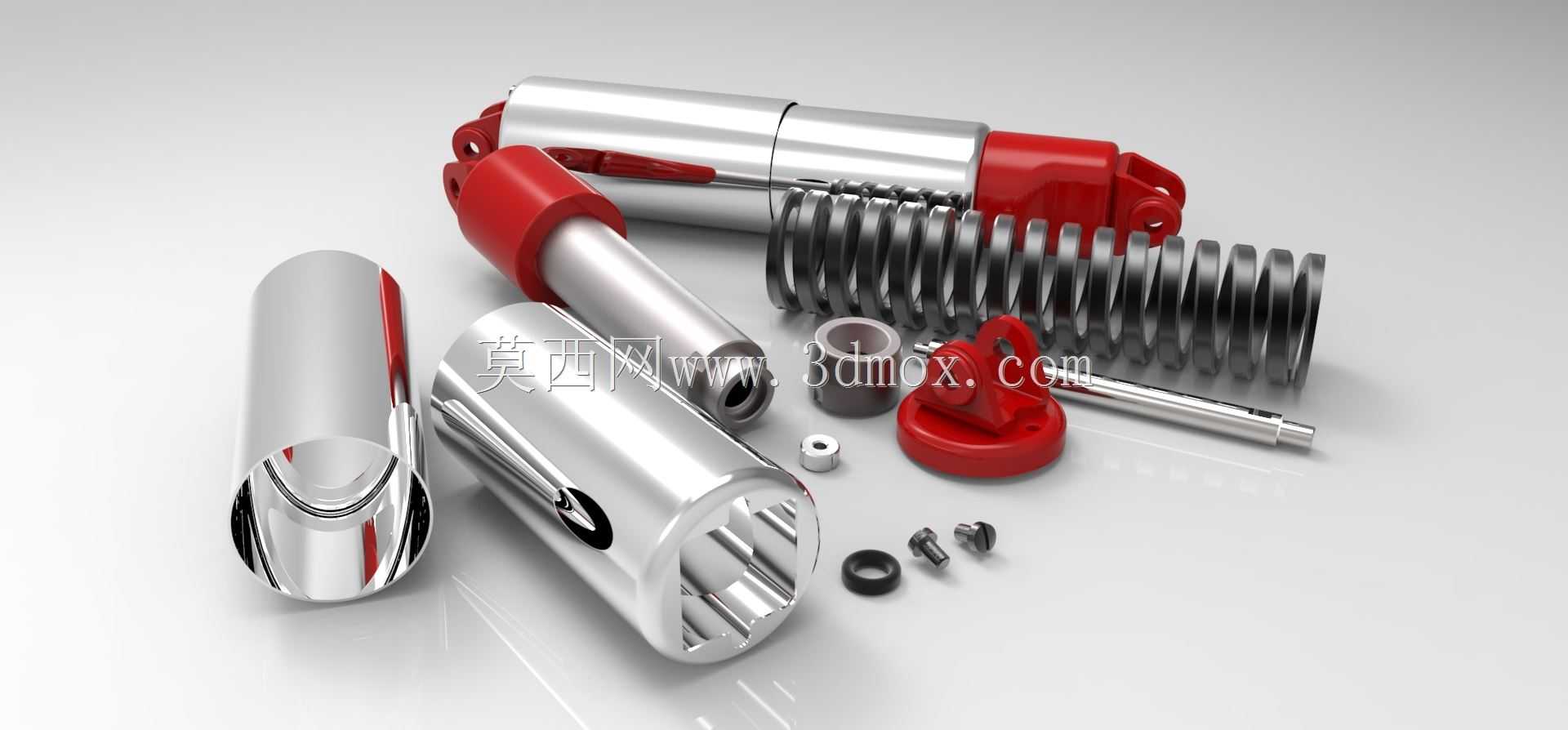

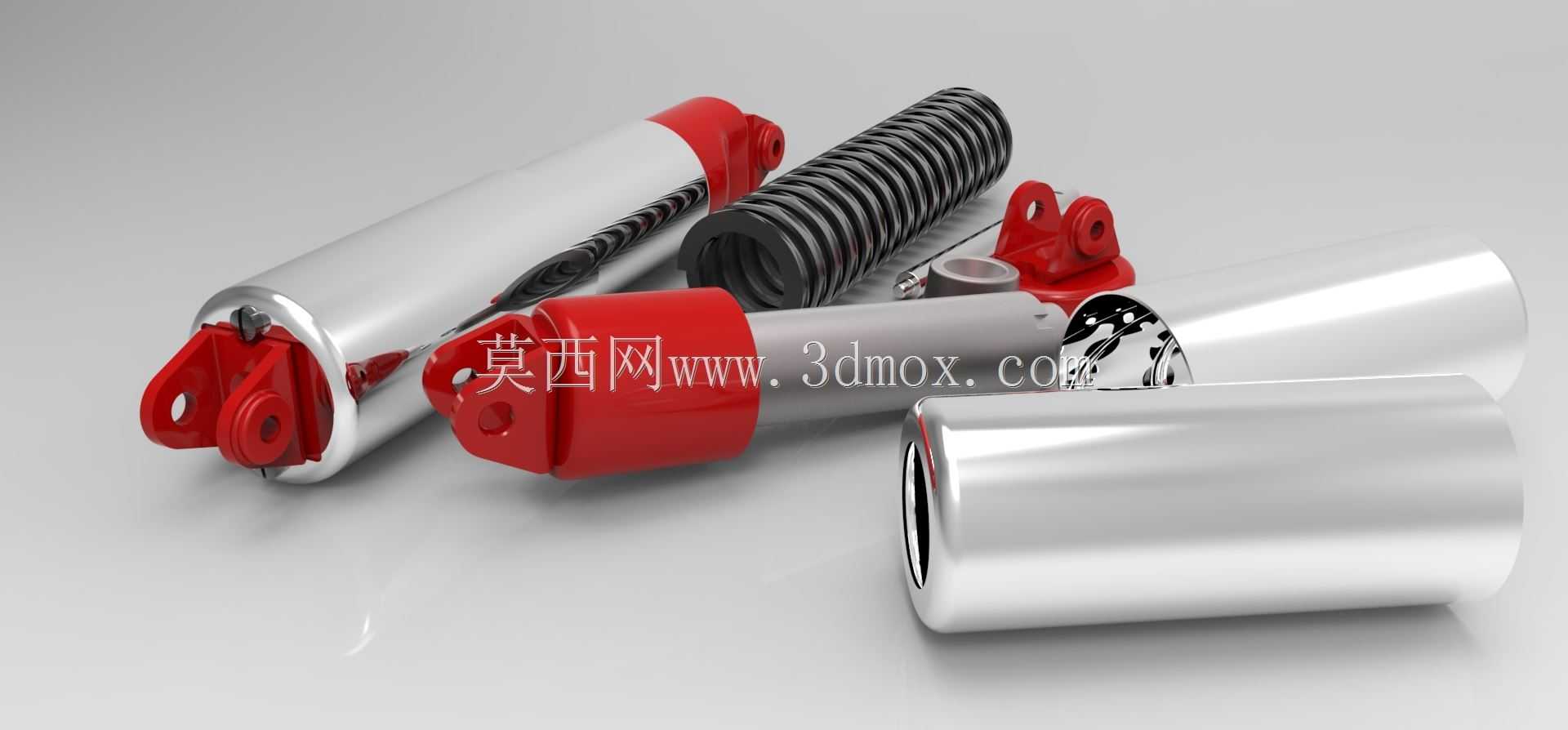

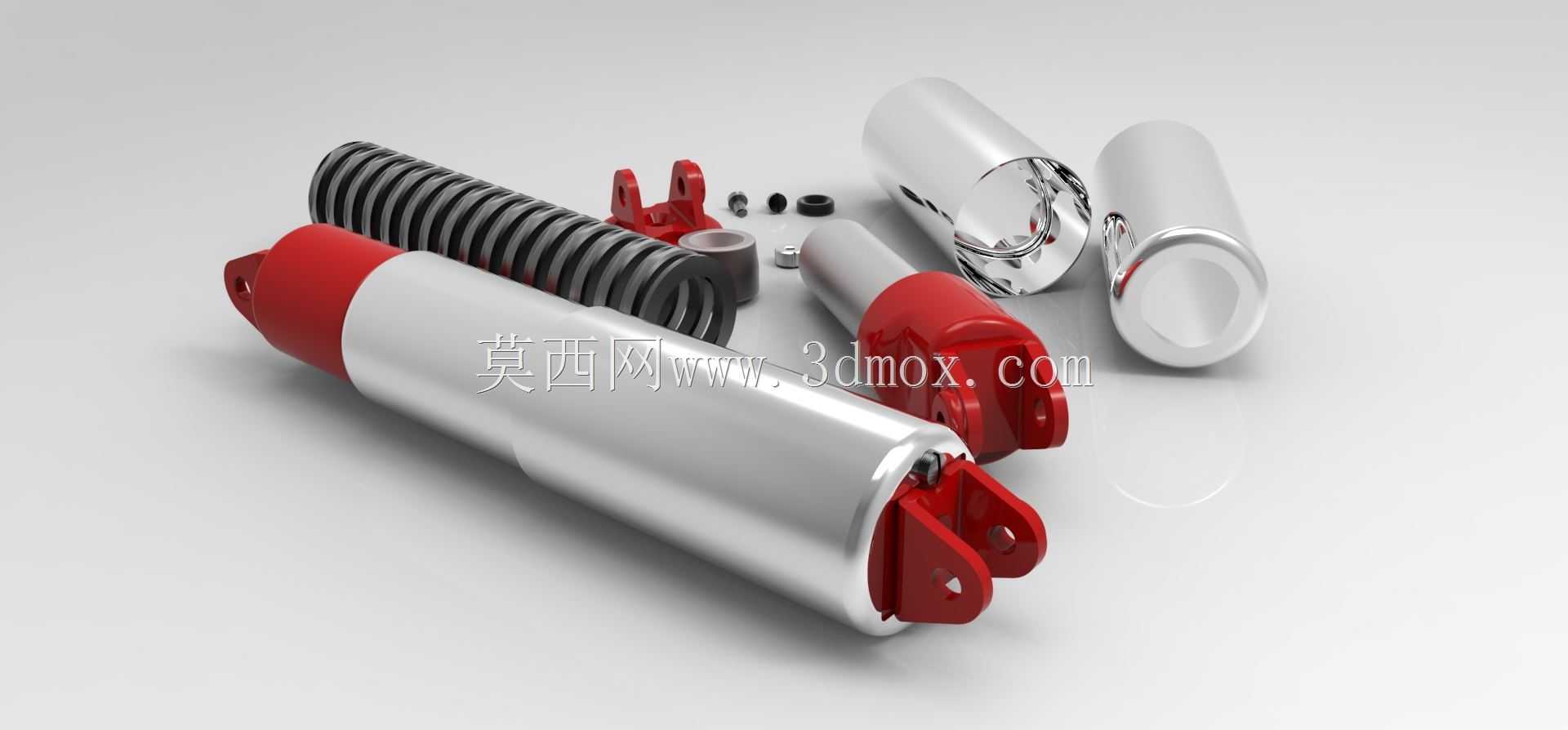

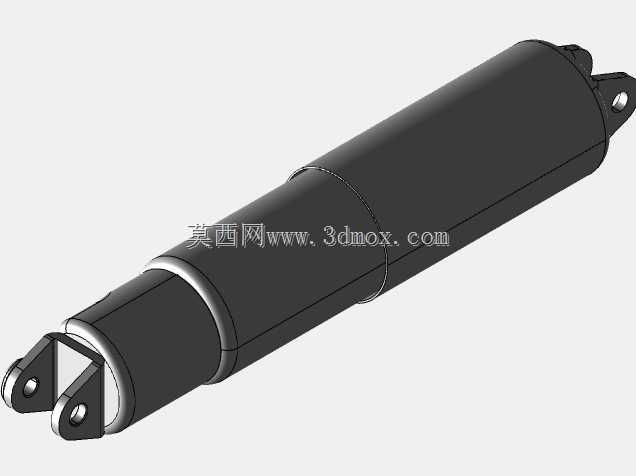

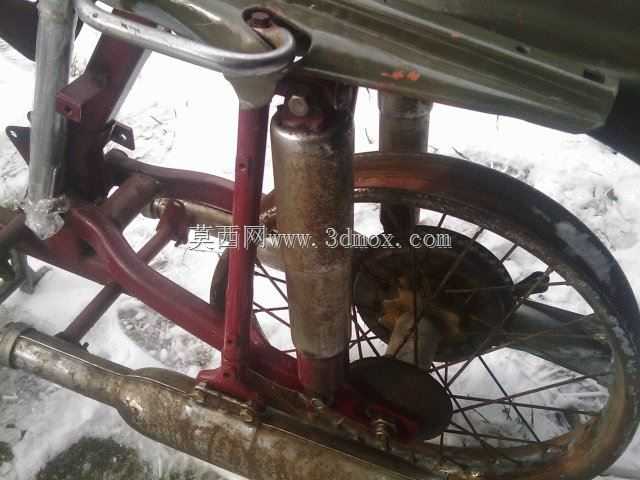

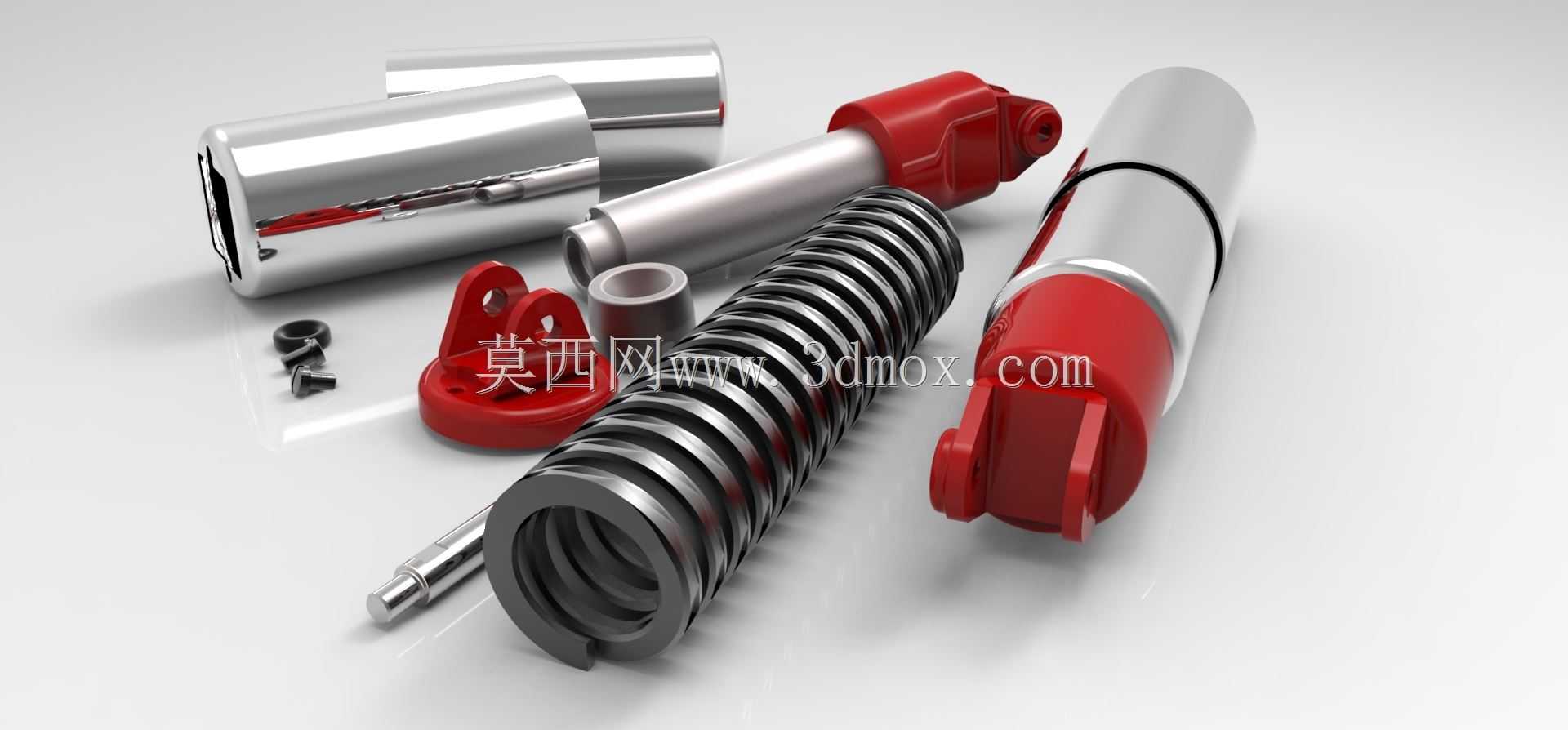

这款后减振器主要应用于经典复古款两轮摩托车的后悬挂系统，安装位置位于车架后摇臂与车身承载架之间，核心作用是缓冲车辆行驶过程中因路面颠簸、坑洼冲击产生的垂直方向振动，过滤路面传递的高频细碎震动，避免刚性冲击直接传递至车身与驾乘人员，同时在车辆加减速、过弯侧倾时提供合适的阻尼支撑，维持后轮与路面的稳定贴合，保障行驶抓地力与操控稳定性。从功能特性来看，该款减振器采用螺旋弹簧与液压阻尼筒集成的结构设计，外置的高强度螺旋弹簧承担主要的承载与回弹复位作用，金属材质的阻尼筒内部填充阻尼介质，通过介质流经节流结构产生的阻力耗散振动能量，避免弹簧反复弹跳带来的车身持续晃动；上下两端的连接吊耳采用带衬套的铰接结构，既可以适配后摇臂摆动过程中的角度变化，也能缓冲部分横向的微小窜动，减少连接位置的磨损与异响。在设计思路上，这款减振器偏向早期民用摩托的实用化取向，没有设置可调刚度的调节机构，整体阻尼与弹簧刚度经过匹配调校，适配对应车型的整备质量与常用载重范围，结构简单可靠，后期维护成本低，拆解后可单独更换密封件、弹簧等易损部件；所有外露金属部件采用镀铬防锈处理，端盖与密封防护结构采用高强度工程材质，兼顾耐用性与外观质感。从安装边界来看，减振器上下铰接点的中心距适配对应车型的后悬挂行程范围，筒身外径、弹簧外径尺寸经过空间校核，安装后不会与后轮、挡泥板、后摇臂结构产生运动干涉，吊耳的铰接孔径与原车连接螺栓尺寸完全匹配，无需额外改装即可直接替换安装；阻尼筒的行程长度与弹簧预压长度匹配，在悬挂压缩到极限位置时不会出现筒身触底、弹簧并圈的问题，回弹到最大行程时也不会出现弹簧脱出、阻尼筒拉脱的风险，整体结构的强度冗余满足日常通勤、非铺装路面低速行驶的使用需求，能够在常规使用场景下长期稳定发挥减振缓冲作用，为驾乘提供更平稳舒适的体验。
