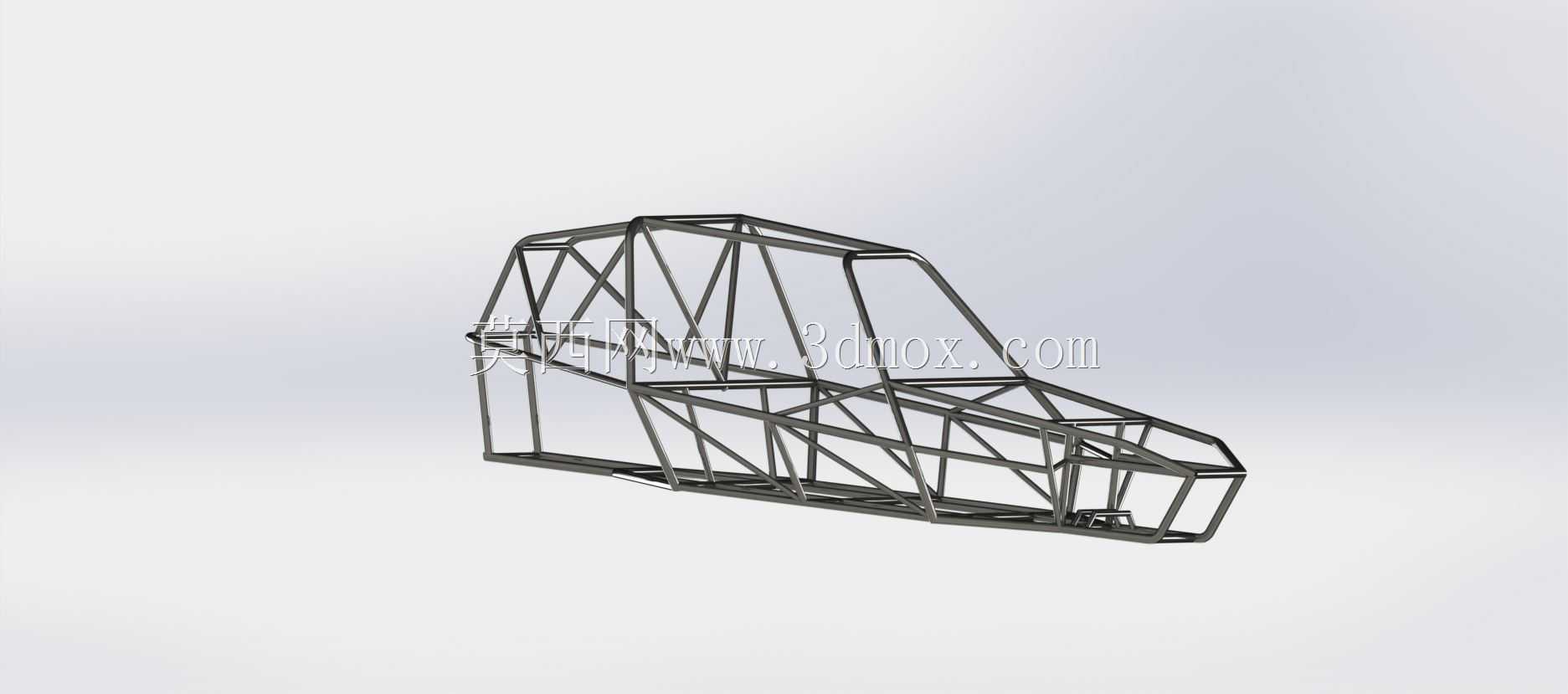

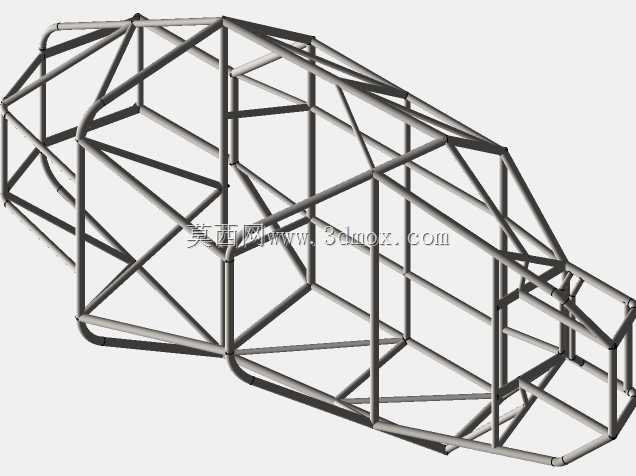

钢管桁架式越野赛车承载车架结构

该款钢管桁架式车架是越野竞速类车辆的核心承载基体，主要适配于非道路场景下的越野赛事、户外沙丘穿越、林道竞技等高强度使用场景，是管架式越野赛车的核心受力结构，承担着连接动力总成、悬架系统、转向机构、驾乘防护结构以及所有车载附属部件的核心作用，能够在非铺装路面的高频冲击、飞跳落地的瞬时重载、极限过弯的侧向载荷下保持结构完整性，为整车提供可靠的承载基础。

在功能特性上，该车架采用空间桁架结构设计，所有杆件均通过空间角度排布形成连续的受力传力路径，相比传统冲压焊接式量产车车架，拥有更高的比强度，能够在更轻的整体重量下实现更高的抗扭、抗弯刚度，避免极限工况下的结构形变导致的部件干涉、定位失准问题。车架前部预留了动力总成的安装点位，可适配不同布局的内燃动力或电驱动总成，两侧预留的悬架安装支座可匹配双叉臂式独立悬架结构，能够根据赛事需求调整悬架行程与安装几何角度；中部的驾乘舱区域按照防滚架安全标准设计了环绕式受力结构，能够在车辆发生翻滚、碰撞时形成稳定的生存空间，避免结构侵入驾乘区域；后部预留了燃油系统或动力电池组、散热系统的安装空间，同时设置了后悬架与传动机构的连接点位，可适配后置或中置动力的布局需求。

设计过程中优先围绕重心控制展开，所有杆件的排布均经过受力优化，在保证关键受力路径杆件强度的前提下，尽可能削减非核心区域的材料用量，将整车重心控制在驾乘舱靠前的中心区域，保证车辆在飞跳、侧倾时的姿态稳定性，避免重心偏移导致的操控失控问题。车架的整体安装边界充分考虑了越野场景的通过性需求，底部杆件排布预留了足够的离地间隙，避免越野过程中地面凸起对车架主体造成磕碰损伤；前部结构预留了防撞结构的安装空间，可加装可拆卸式前防撞杠，在发生正面碰撞时通过前部杆件的溃缩吸收冲击能量，降低核心承载结构的受损概率；车架的所有连接节点均采用相贯线焊接设计，保证杆件连接的接触面积，避免应力集中导致的节点开裂问题，适配高强度越野场景下的交变载荷工况。
