高精度套筒式深沟滚珠轴承结构

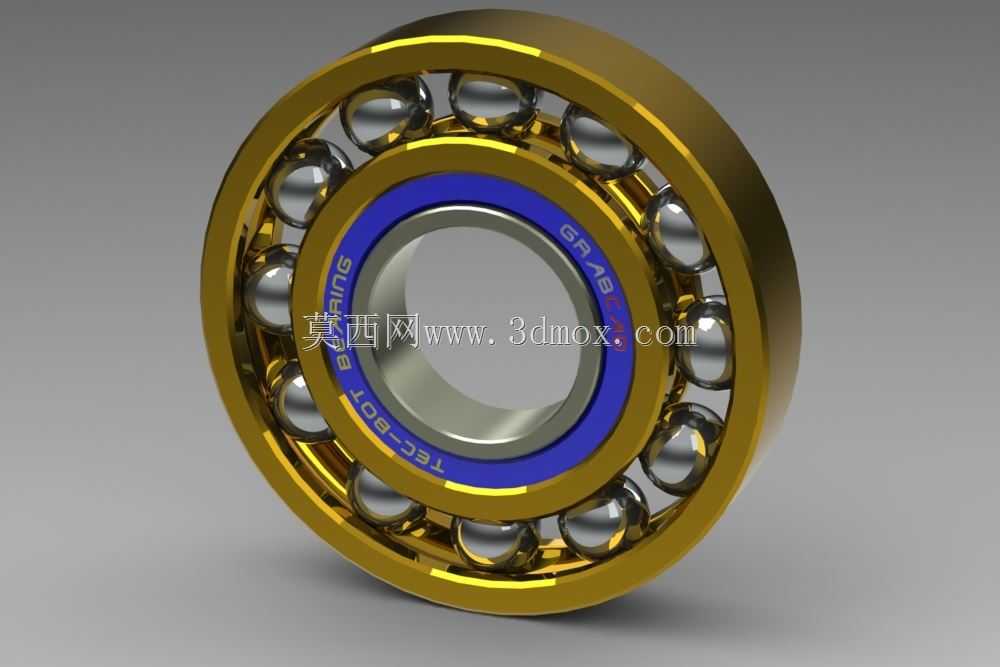

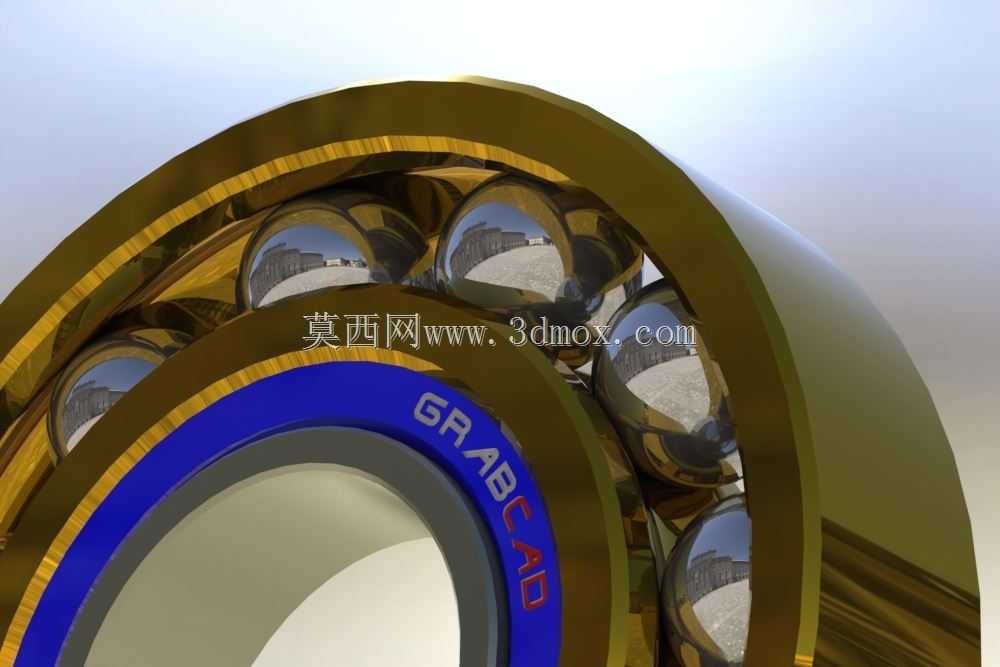

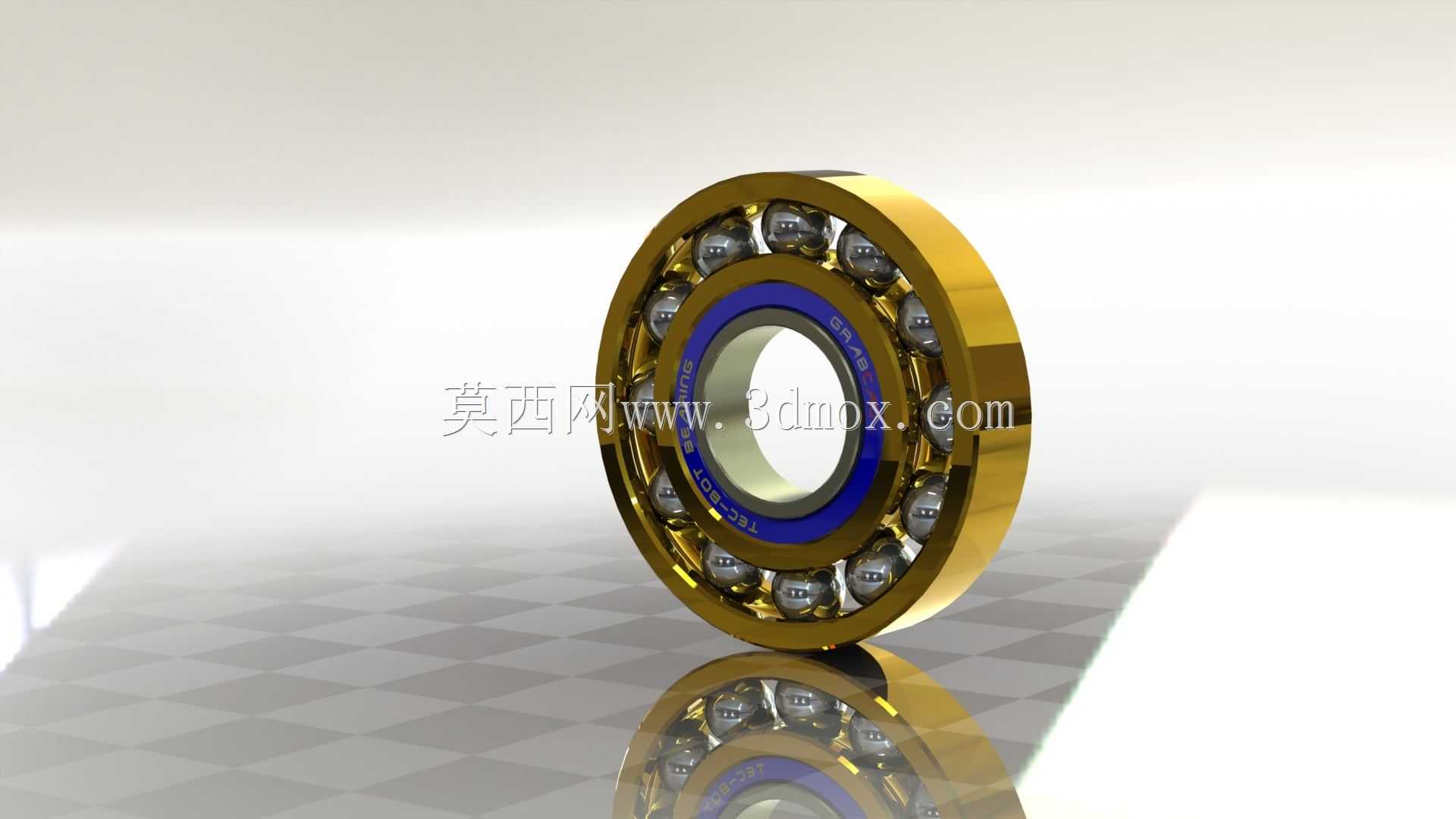

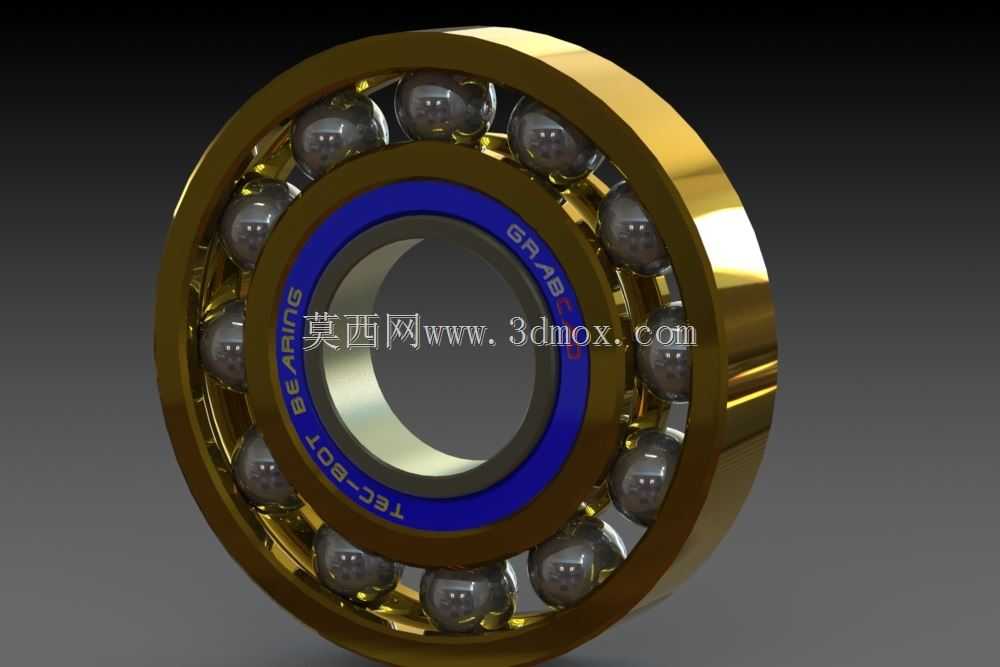

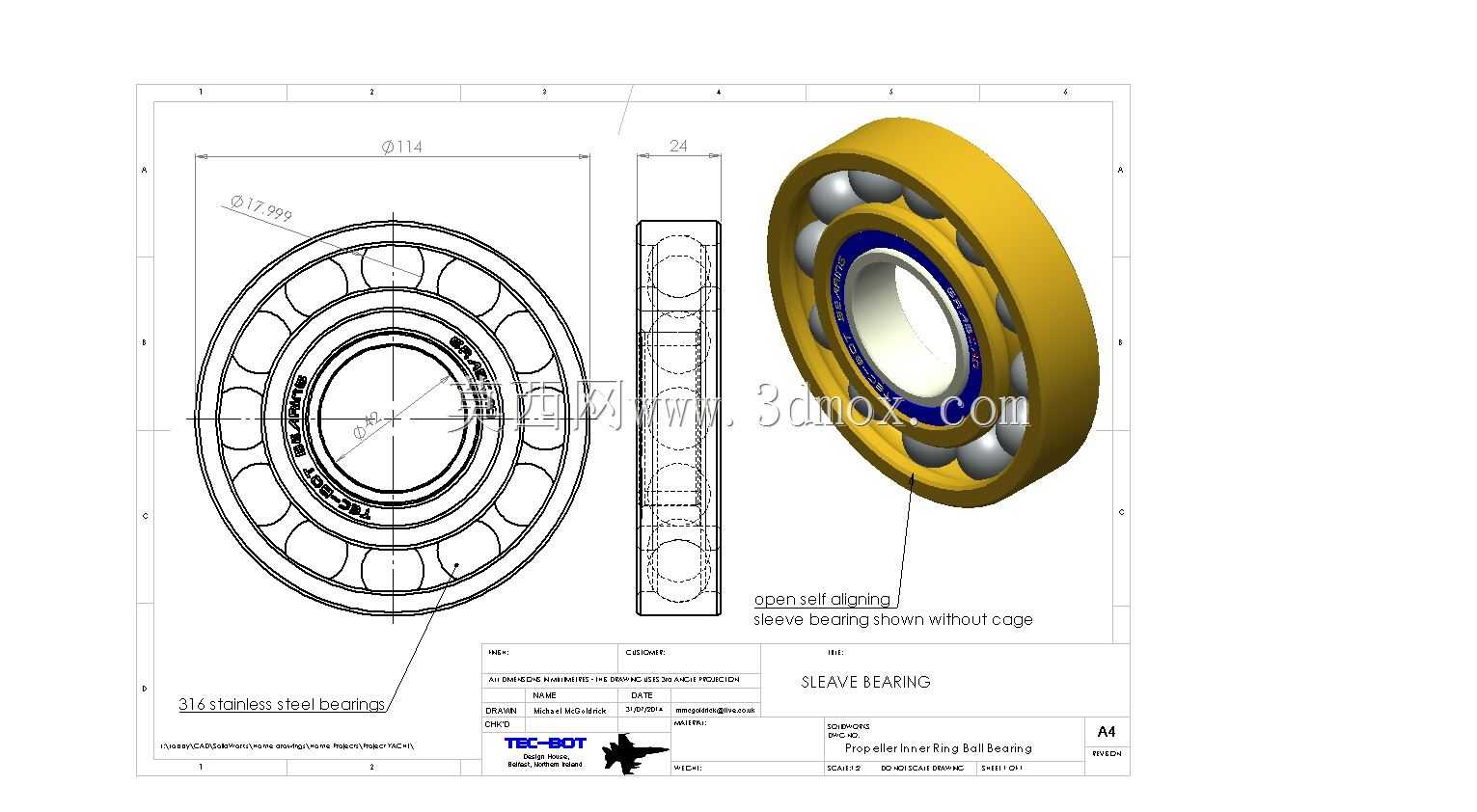

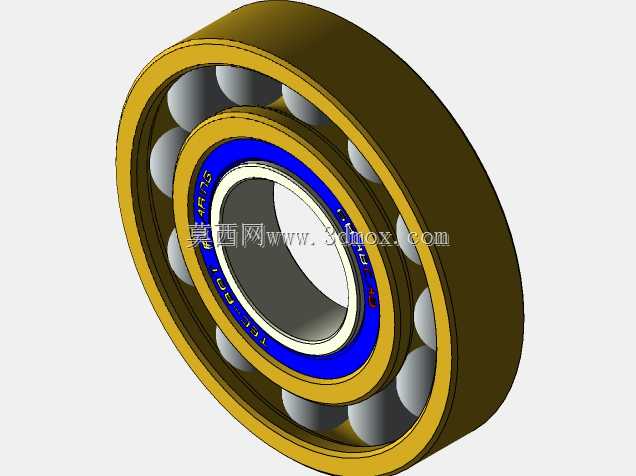

这款套筒型滚珠轴承是机械传动系统中核心的回转支撑部件，广泛应用于各类需要低摩擦回转、径向载荷承载的工业场景，覆盖中小型电机转轴支撑、精密机床主轴辅助定位、输送线辊筒回转支撑、家用机电产品动力端、汽车辅助传动机构等多个领域，是装备制造领域应用覆盖面最广的基础零部件之一。从实际使用功能来看，该类轴承主要承担回转过程中的径向载荷，同时可兼顾一定比例的轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦结构，能够大幅降低轴系回转过程中的能量损耗，减少部件接触面的磨损速率，有效延长整套传动机构的使用寿命，同时保障轴系回转过程中的同轴度精度，避免转轴运转过程中出现径向窜动、偏摆等问题，保障整套设备运行的平稳性。在产品设计思路上，这款轴承采用经典的深沟滚道结构设计，内外圈均加工有与滚珠曲率匹配的弧形滚道，保障滚动体在滚道内运转时的接触应力均匀分布，避免局部应力集中导致的滚道点蚀、疲劳剥落问题；保持架采用兜孔式结构均匀分隔每一颗钢珠，避免滚动体之间直接接触产生额外摩擦与碰撞，同时在内外圈之间设置了密封挡边结构，既可以阻挡外部环境中的粉尘、杂质进入轴承内部滚道，也可以防止轴承内部填充的润滑脂泄漏，保障长期运转过程中的润滑效果。从外形与安装边界来看，该轴承为标准圆柱外形结构，内孔为光滑圆柱面可与转轴采用过盈或过渡配合安装，外圈为等直径圆柱面可与设备轴承座的安装孔配合，安装时无需额外定制特殊适配结构，可直接匹配对应规格的标准安装位，轴向宽度尺寸紧凑，不会占用过多的设备内部安装空间，能够适配各类空间受限的紧凑传动结构设计。轴承的内外圈采用高强度轴承钢材质设计，滚动体采用抛光处理的高硬度铬钢钢珠，表面粗糙度极低，可保障高速回转过程中的运转平顺性，即使在连续长时间运转的工况下，也能保持稳定的支撑精度与较低的运转噪音。
