汽车前桥转向带悬架总成结构设计

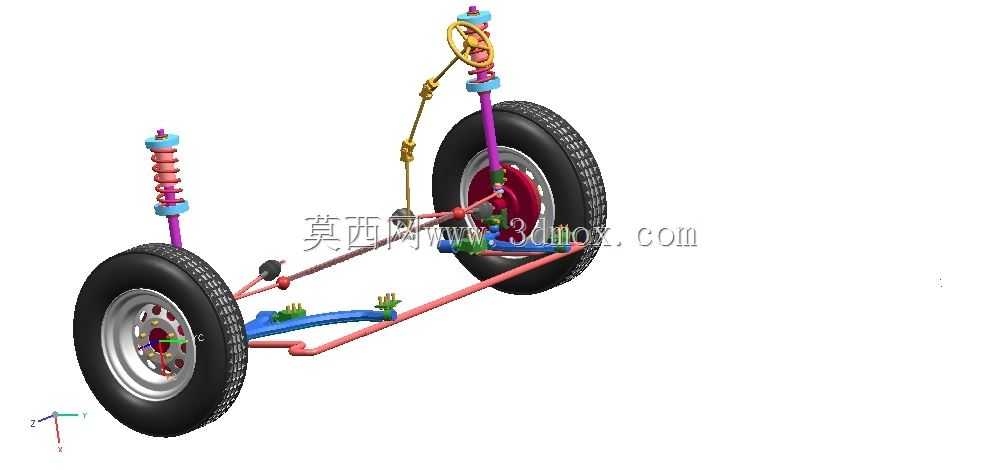

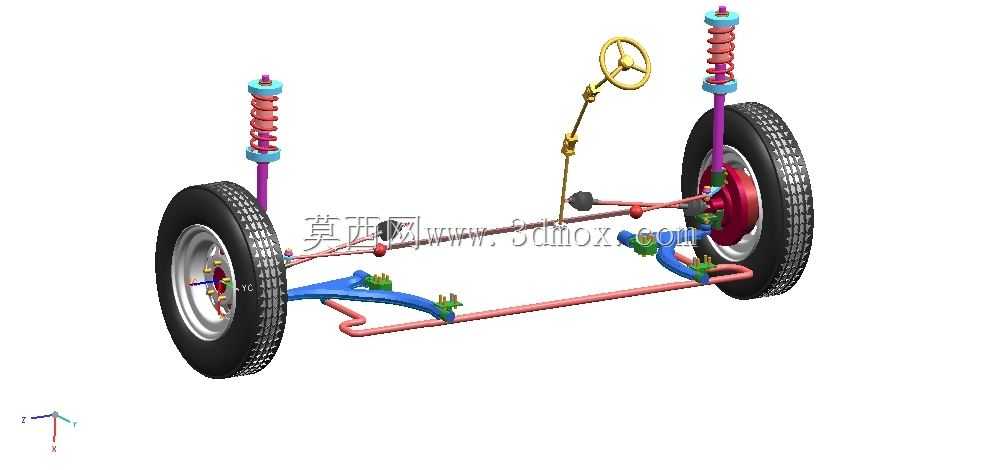

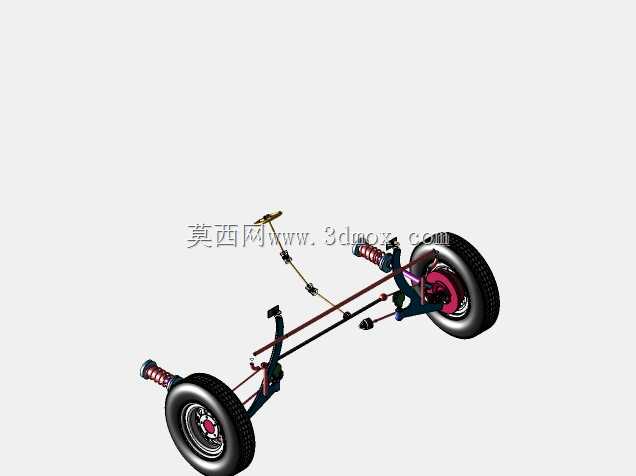

该结构为乘用车辆前桥转向与悬架集成总成，主要应用于前置前驱家用轿车、小型SUV的前底盘区域，承担车辆行驶过程中的转向操控、路面冲击缓冲、车轮定位参数保持三大核心功能，是整车底盘操控性能与行驶平顺性的核心承载结构。在实际车辆运行场景中，该总成一端连接车身副车架，另一端连接前轮轮辋，当驾驶员转动方向盘时，转向力矩通过转向管柱传递至转向器，再通过横拉杆带动左右转向节绕主销轴线转动，实现车轮的偏转，完成车辆转向动作；同时集成的麦弗逊式减震支柱与下摆臂配合，可过滤路面颠簸带来的垂直冲击，避免震动直接传递至车身，保障驾乘舒适性。从功能特性来看，该总成整合了转向传动机构、麦弗逊悬架、车轮轮毂三个子系统，各部件运动边界经过反复校核：转向横拉杆采用分段式球头连接，可在车轮上下跳动、转向动作同时发生时避免运动干涉，保证转向力矩传递无卡滞；减震弹簧与阻尼器同轴布置，大幅压缩了前舱布置空间，为发动机、变速箱等动力总成预留充足安装位置；下摆臂采用L型冲压钢结构，通过两个橡胶衬套与副车架连接，可有效缓冲纵向与侧向的路面冲击，同时保证车轮外倾、前束等定位参数在行驶过程中保持在设计范围内，避免轮胎异常磨损。设计过程中优先考虑了安装边界的适配性：左右减震器塔顶的安装孔距与主流A级车副车架安装点位完全匹配，转向器输入轴的位置预留了与转向管柱万向节的连接余量，轮心到下摆臂后安装点的距离、减震器行程长度均按照紧凑型乘用车的轮距、离地间隙参数设定，无需大幅修改即可适配多款同平台车型的底盘布置；同时各连接球头的摆角范围经过运动仿真验证，在车轮最大转向角、最大减震压缩行程的极限工况下，不会出现球头脱出、拉杆拉扯的失效风险，转向梯形的参数设计也保证了转向时内外轮的转角差符合阿克曼几何特性，减少转向过程中的轮胎侧滑，提升转向操控的精准度。
