拉链拉头锁合结构三维设计

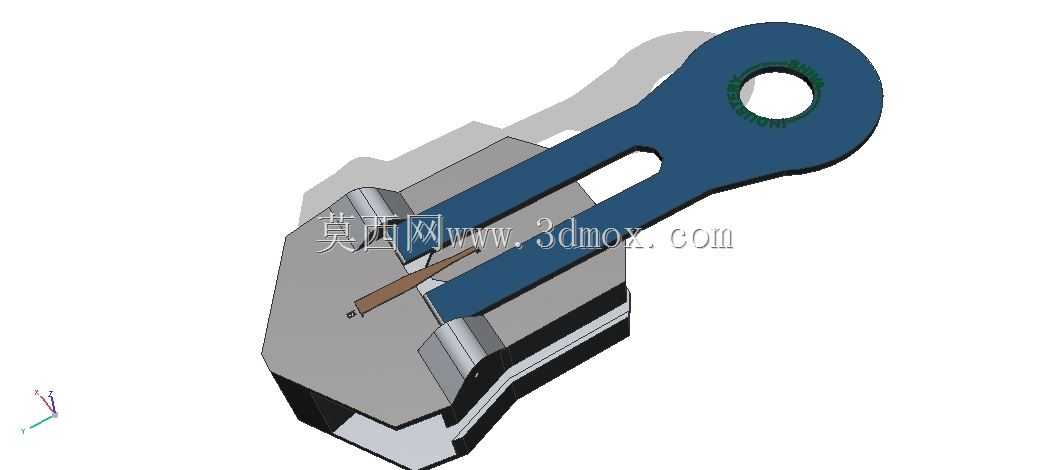

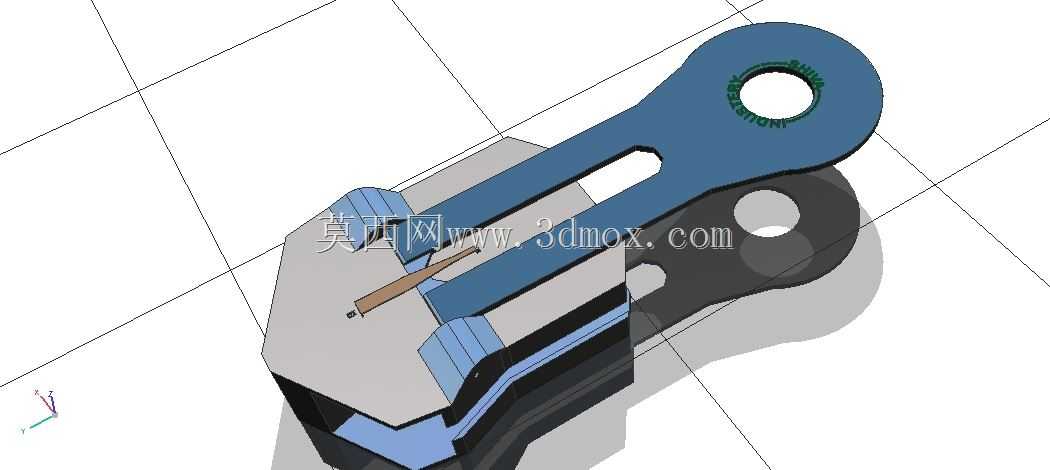

　　日常接触的拉链结构中，拉头是实现链牙啮合与分离的核心执行构件，本次呈现的三维结构完整还原了拉头的锁合工作形态，覆盖服饰、箱包、户外装备、工业防护套等多个场景的使用需求，不同场景下对拉头的拉力耐受度、开合顺滑度、锁止可靠性的要求差异较大，比如户外帐篷的拉链需要承受面料拉扯时的侧向张力，箱包拉链需要应对满载状态下的纵向拉力，服饰拉链则需要兼顾反复开合的耐磨性与轻薄化需求。从结构功能来看，该拉头采用分体式组合设计，主体的蓝色翼状结构承担链牙导向与施力作用，前端的楔形分链楔在拉动过程中插入交错的链牙间隙，实现啮合链牙的平稳分离，后端的收拢腔则将分开的链牙逐步导向啮合位置，完成拉链的闭合动作；上部的带孔凸台用于安装拉片，

　　孔位的倒角处理避免拉片转动时出现卡滞，同时减少拉片连接轴的磨损，延长整体使用寿命。设计过程中首先确定了拉头的核心工作参数，分链楔的楔角控制在17度到22度之间，角度过小会导致拉头拉动阻力过大，开合手感生涩，角度过大则容易出现链牙啮合不充分、使用过程中爆链的问题；翼板的内侧间隙根据适配链牙的厚度设定，单边预留0.12mm的滑动余量，既保证拉头沿链牙滑动时无明显旷量，又不会因为间隙过小夹滞链牙表面的防护涂层。安装边界方面，拉头的整体宽度适配对应型号链牙的排布宽度，上部拉片安装孔的中心距拉头底面的高度符合常规拉片的转动空间要求，安装时无需额外修改链带结构，可直接卡入预装的链牙端部完成装配；拉头底部的限位凸台高度控制在0.8mm，

　　刚好卡入链牙背面的导向槽，避免拉动过程中拉头从链带上脱出。结构细节上，拉头的锁止弹片采用悬臂式设计，自然状态下弹片端部卡入链牙的齿隙，实现拉头的位置锁止，向上提拉拉片时弹片被抬起，解除锁止状态即可拉动拉头，弹片的弹力经过反复校核，既不会因为弹力过小导致锁止失效、拉头自行滑动，也不会因为弹力过大导致提拉拉片时需要施加过大的力，影响使用手感。所有棱边均做了R0.3mm的圆角处理，避免锐边刮蹭链带面料或者使用时划伤手部，表面的弧度设计兼顾了结构强度与握持手感，拉动时受力方向与拉头滑动方向的夹角控制在合理范围，减少拉动过程中的侧向分力，降低拉头与链牙之间的磨损。针对不同使用场景的强度需求，该结构可通过调整翼板厚度、

　　更换弹片材料来适配不同的拉力等级，比如用于工业防护套的重型拉链可将翼板厚度增加0.5mm，弹片采用65Mn弹簧钢提升弹力与耐磨性，用于轻薄服饰的拉链则可适当减薄翼板厚度，采用工程塑料与金属嵌件结合的方式降低整体重量。建模过程中完整还原了各零件的装配关系，包括弹片的预压变形量、分链楔与链牙的配合间隙、拉片安装孔的同轴度要求，可直接用于后续的结构验证、开模生产参考，也可作为五金配件类结构设计的教学案例，帮助设计者理解拉链这类日常五金件背后的结构逻辑与工程考量，避免设计过程中出现开合卡滞、锁止失效、强度不足等常见问题。
