民用小型电气开关插座三维结构设计

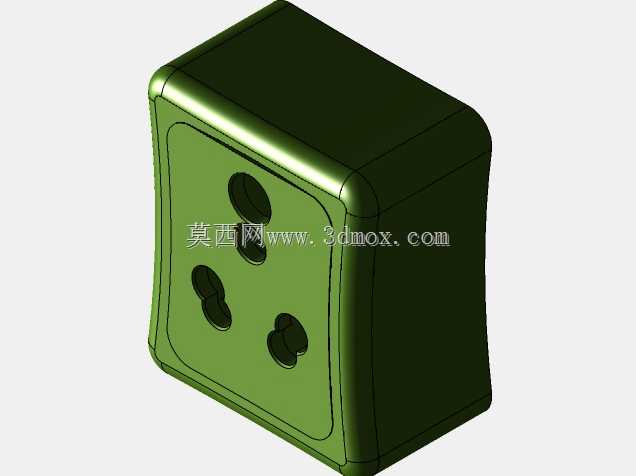

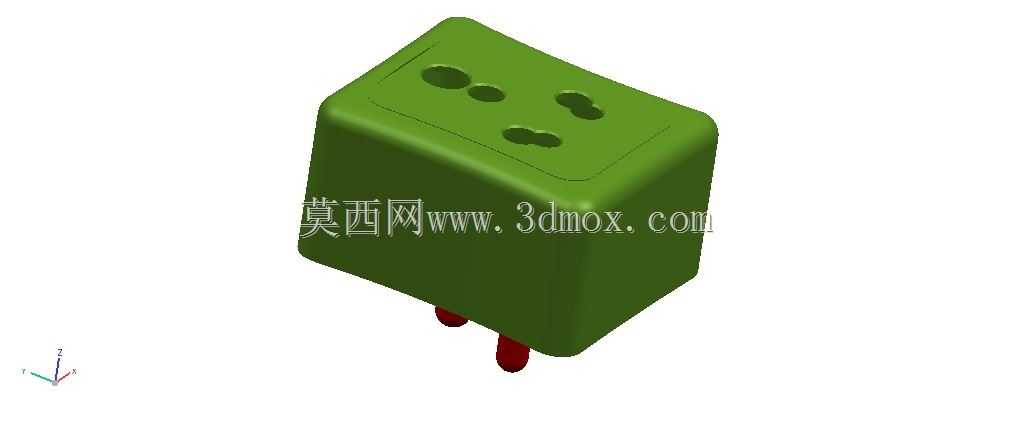

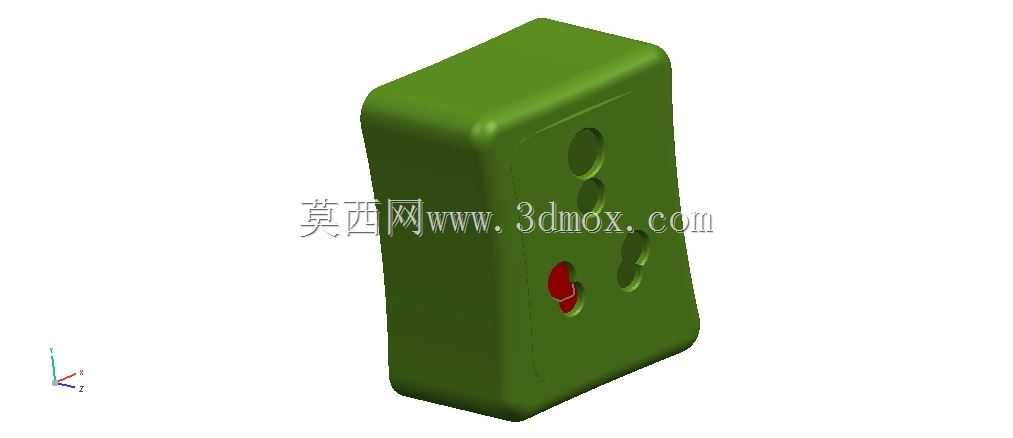

　　日常民用场景里，这类小型电气开关箱本质是集成式墙面取电插座，主要承担低压民用回路的取电转接功能，常见于住宅室内墙面、办公工位隔断、商用空间墙面布线点位，用来给各类小功率民用电器、数码设备提供市电接入接口，是低压末端配电里用量极大的基础配件。从结构设计逻辑来看，整个壳体采用一体化注塑成型的圆角方体结构，所有外露棱边都做了R3以上的圆角过渡，一方面是避免安装、使用过程中锐边划伤操作人员，另一方面也能降低注塑件的应力集中问题，减少长期使用后壳体开裂的概率。壳体顶面预留了两组不同规格的插孔位，分别适配两扁插、国标组合三孔插的插脚尺寸，插孔边缘做了0.8mm的下沉导向坡口，用户插装插头时不需要完全精准对位，

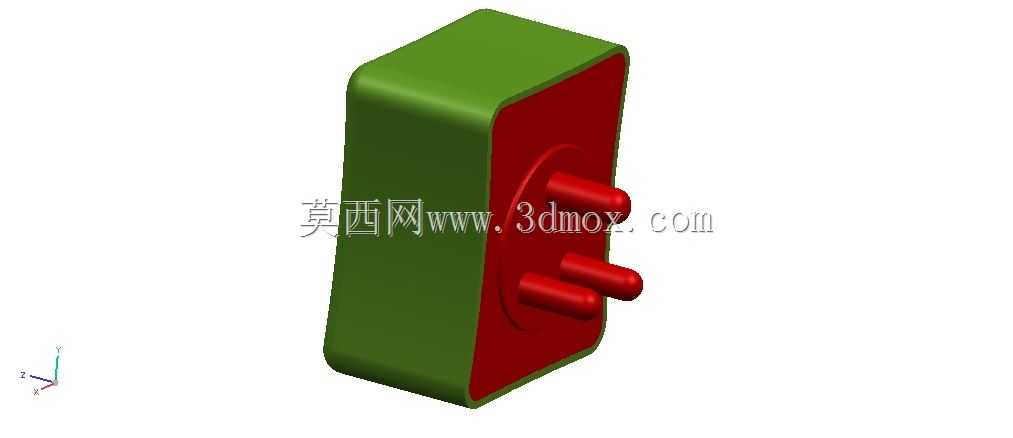

　　顺着坡口就能顺利将插脚送入内部导电接触件位置，降低日常使用的对位难度。壳体底部伸出的两个插脚是背部接线端的延伸结构，安装时直接嵌入墙面预埋的86型底盒对应接线位，不需要额外做复杂的接线弯折，能有效减少现场安装的接线工时，同时插脚的截面尺寸严格匹配国标接线端子的夹持范围，保证夹持力满足载流要求，避免接触电阻过大引发的发热问题。设计过程中首先要考虑的是绝缘安全距离，壳体内部所有带电部件之间、带电部件与壳体外壁之间的爬电距离严格控制在3mm以上，电气间隙不小于2.5mm，满足民用低压电器的绝缘安全要求，壳体选用的是阻燃ABS材质，阻燃等级达到UL94-V0级，即使内部出现异常打火、过载发热情况，壳体也不会出现持续燃烧的问题，

　　降低电气火灾隐患。外形尺寸上，整体外轮廓控制在45mm见方的范围内，突出墙面的安装高度不超过25mm，不会占用过多墙面外的空间，适配常规的墙面插座面板安装位，不需要对预埋底盒做额外的扩孔改造，替换旧插座时可以直接适配原有安装点位。插孔的位置布局做了错位优化，两个插孔组的中心距保持在20mm以上，即使同时插入两个尺寸较大的电源适配器，也不会出现互相干涉、无法同时插装的问题，提升了点位的空间利用率。内部导电件采用锡磷青铜一体冲压成型，没有多余的铆接接点，能降低接触电阻，导电件的弹性夹持臂做了15度的预变形设计，插头插拔次数达到5000次以上时依然能保持足够的夹持力，不会出现插脚松动、接触不良的问题。

　　壳体的装配采用卡扣加超声波焊接的组合方式，上下壳装配完成后没有外露的装配螺丝，外观整体性更好，同时也能避免非专业人员随意拆开壳体接触内部带电部件，提升使用过程中的安全防护等级。考虑到日常使用中可能遇到的液体泼溅场景，插孔位置的内部设置了挡水隔板，少量液体从插孔缝隙流入时，会顺着隔板的导流槽从壳体底部的预留排水孔流出，不会直接接触到内部带电部件，提升潮湿环境下的使用安全性。安装边界方面，背部的定位凸台尺寸和标准86底盒的内孔尺寸匹配，安装时凸台直接嵌入底盒内孔，能自动完成定位，不需要反复调整安装位置，固定螺丝孔位的中心距严格匹配国标60mm的安装孔距，适配所有符合国标生产的墙面预埋底盒，不需要额外做打孔改造。在建模过程中，所有的配合公差都按照注塑件的通用公差标准设定，壳体上下盖的配合间隙控制在0.1mm以内，既不会出现装配过紧无法压合的问题，也不会因为间隙过大出现晃动、缝隙不均的外观问题。插孔的尺寸公差严格控制在±0.05mm，保证插头插脚插入时的松紧度适中，既不会过松导致接触不良，也不会过紧导致插拔费力。
