大跨度抗风空气悬挂篷房钢结构设计

　　这套空气悬挂篷房钢结构，主要面向户外临时作业、仓储周转、赛事活动临时场馆这类需要快速搭建大跨度无遮挡空间的场景，区别于传统固定建筑，它的核心优势是拆装便捷、对地基要求低，同时能满足严苛的户外抗风抗震要求。从结构受力逻辑来看，整体采用单坡斜顶的空间桁架体系，顶部绿色覆盖区域是屋面围护的承载龙骨，每一道横向主桁架都和纵向系杆做刚性连接，形成整体受力的网格状屋面体系，避免单根构件独立受力出现失稳问题。侧面的竖向围护龙骨和屋面桁架做刚接处理，传递侧向风荷载到下部立柱，所有立柱底部都设置了独立的锚栓固定支座，不需要做整体混凝土地梁，仅需要在每个立柱点位做局部硬化或者预埋锚板，就能满足安装固定要求，大幅降低现场施工的成本和周期。

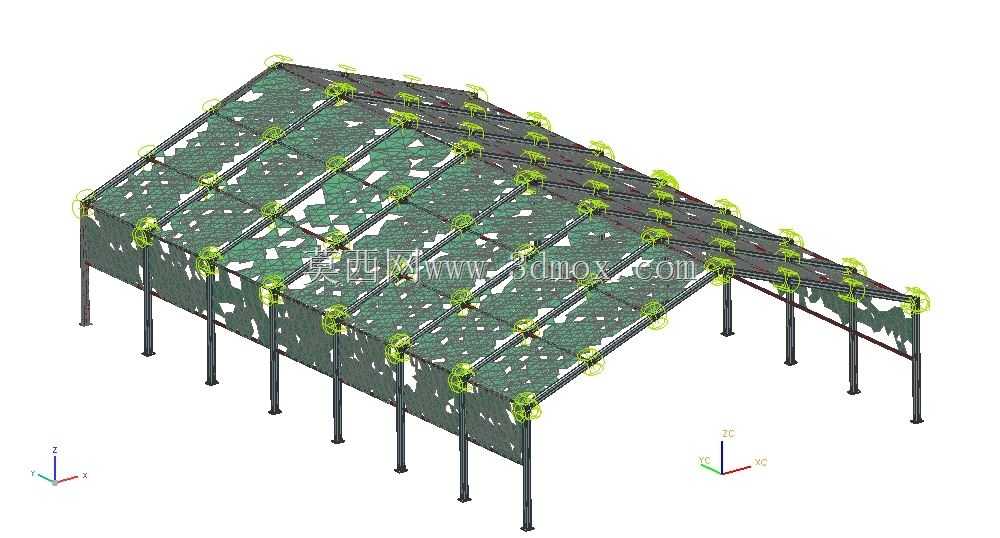

　　在抗风性能设计上，结构计算阶段已经覆盖了150公里/小时的持续风速，以及200公里/小时的3秒阵风工况，风荷载的取值按照沿海开阔地带的地面粗糙度类别选取，屋面的斜度设计也考虑了风荷载体型系数的优化，斜顶角度可以有效降低迎风面的风吸力，避免屋面围护被强风掀脱，所有节点的连接螺栓都按照风荷载下的最不利拉力、剪力组合做了选型，不会出现节点先于构件破坏的情况。抗震层面，结构重要系数取1，满足MSK 81等级的VIII度抗震设防要求，因为整体是钢结构铰接+少量刚接的柔性体系，自身具备不错的变形耗能能力，在地震作用下可以通过构件间的微小变形释放应力，不会出现脆性坍塌。

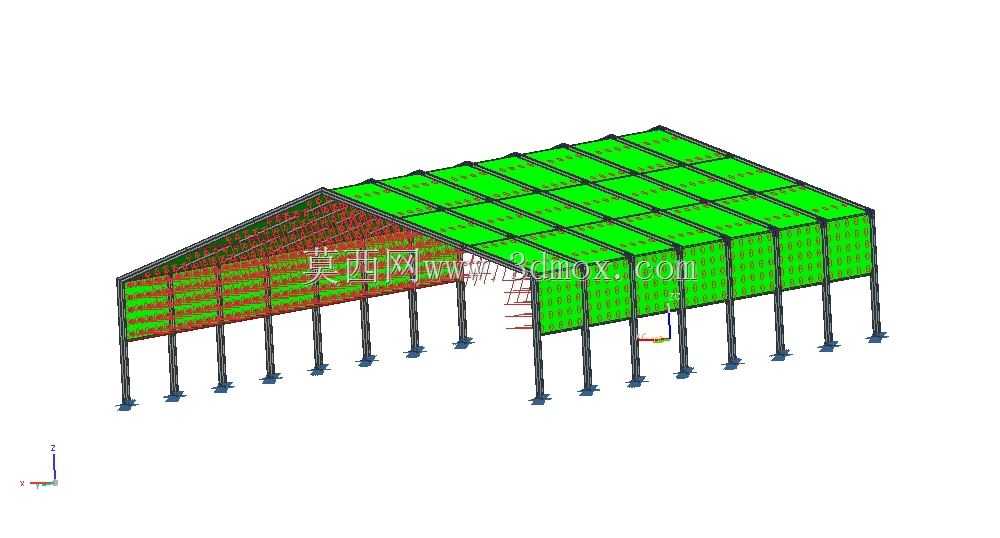

　　空气悬挂的设计点主要体现在屋面和侧墙围护的张紧结构上，和传统篷房采用的硬压条固定不同，这套结构的围护膜材是通过空气张紧的方式固定在龙骨框架上，膜面始终保持均匀的张紧力，不会因为温度变化出现膜面松弛、积水兜风的问题，同时空气层还能起到一定的保温隔热效果，降低篷房内部的温度波动。从安装边界来看，整体结构的立柱间距是按照标准化模数设计的，单根立柱的高度统一，所有桁架构件都在工厂预制完成，现场不需要焊接作业，仅通过螺栓拼接就能完成整体组装，单个标准单元的安装不需要大型起重设备，3-4名工人配合小型手动工具就能完成搭建，后期如果需要拓展空间，只需要顺着纵向方向加装标准单元的桁架和立柱即可，不需要改动原有结构的受力体系。

　　结构的外形尺寸上，整体跨度可以根据使用需求在12米到30米区间调整，纵向长度没有严格限制，檐口高度常规做4米到8米的规格，屋面坡度统一取15度，这个坡度既可以保证雨水快速排走，不会在屋面积水，也能控制整体结构的高度，降低风荷载的作用效应。所有钢构件都做了热镀锌防腐处理，适合户外长期使用，不会因为淋雨出现锈蚀问题，围护膜材采用高强度PVC涂层布，具备阻燃、抗紫外线的特性，正常使用情况下的维护成本很低。在构件选型上，主桁架采用矩形钢管焊接成型，腹杆采用小规格圆管做三角支撑，既保证了桁架的整体刚度，也控制了构件自身重量，方便运输和现场搬运，立柱采用方形钢管，底部的支座板做了加劲肋补强，锚栓采用高强度化学锚栓，在硬化地面上的抗拔力完全满足最不利风荷载下的拉力要求。

　　实际使用中，这套结构可以适配多种场景，比如户外工地的临时加工棚、物流场地的临时仓储篷、展会活动的临时展馆、应急救灾的临时安置点，相比传统的彩钢临时建筑，它的拆装速度快，构件可以重复周转使用，不会产生大量建筑垃圾，而且抗风抗震性能更优，在恶劣天气下的结构安全性更有保障。设计过程中也充分考虑了构件的运输便利性，所有桁架段的长度都控制在6米以内，符合普通货运车辆的运输尺寸要求，不需要办理超限运输手续，大幅降低跨区域调配的物流成本。节点设计上，所有连接节点都做了通用化设计，不同位置的同规格构件可以互换，现场安装时不需要对构件做二次切割或者打孔，即使是非专业的施工人员，对照安装图纸也能快速完成组装，避免现场加工带来的安装误差影响结构受力。
