玩具卡车注塑成型模具结构设计

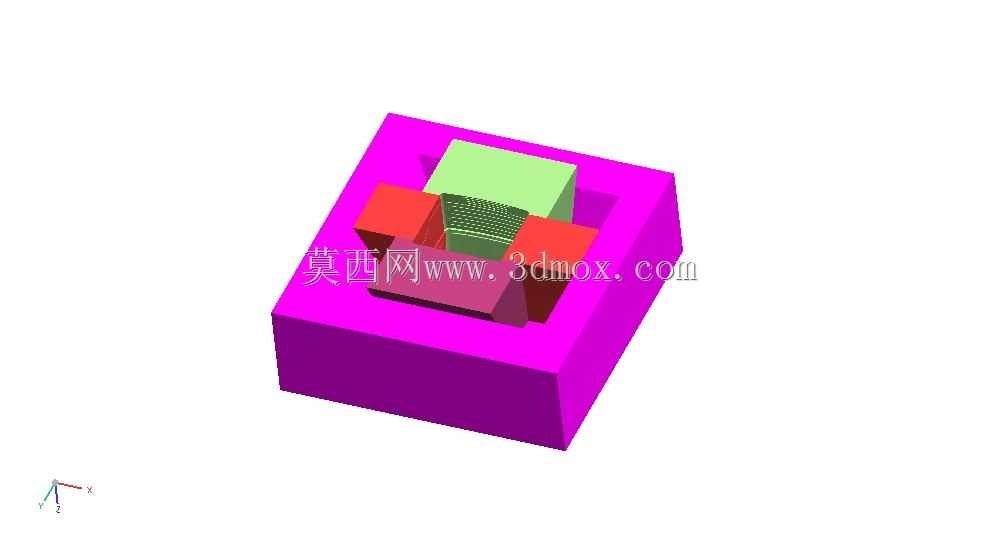

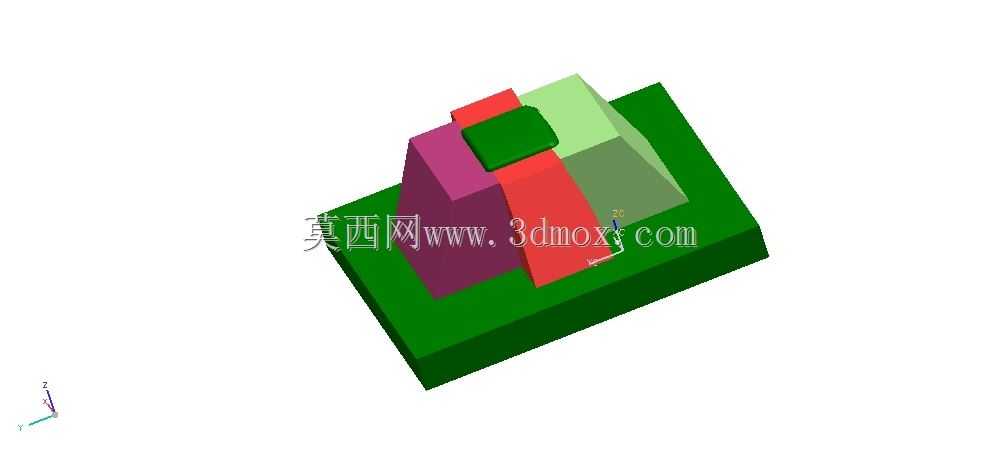

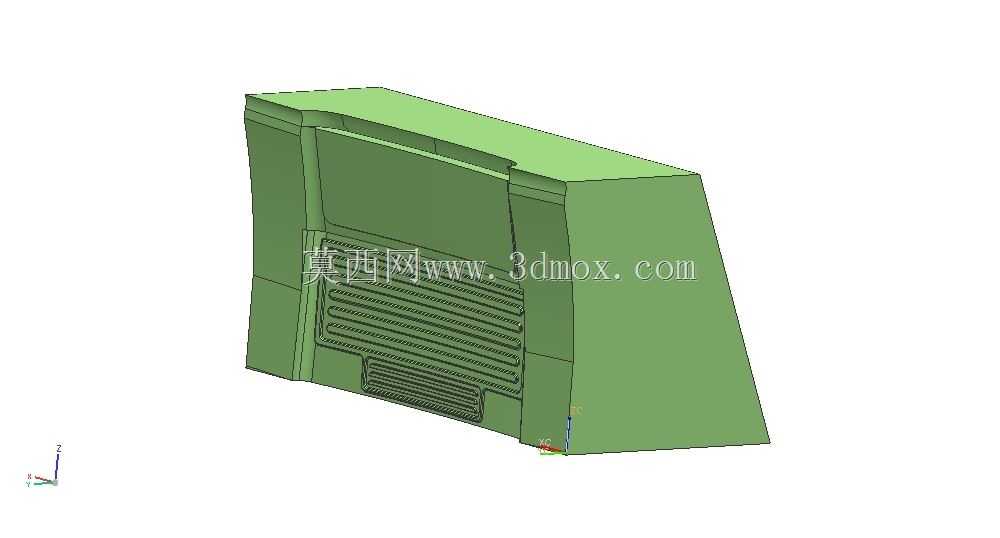

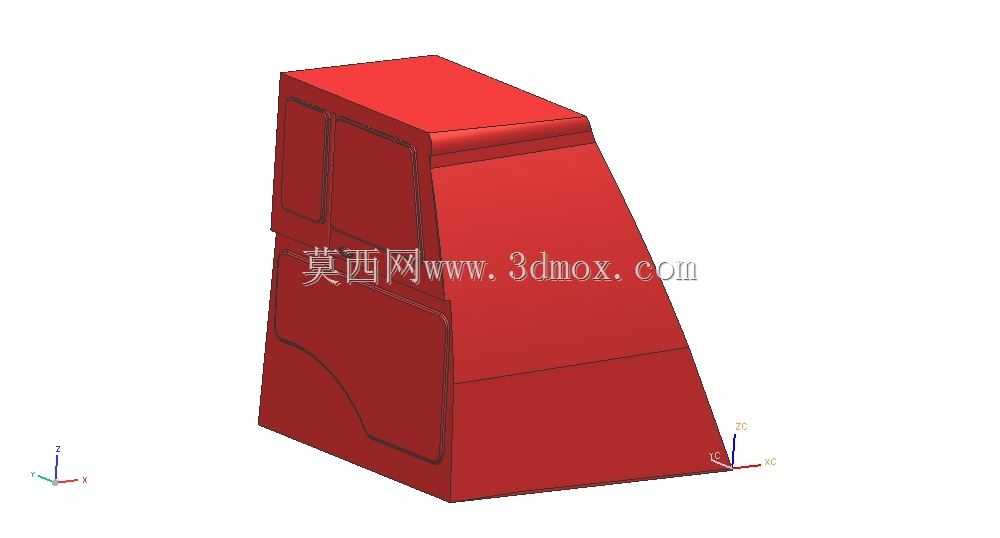

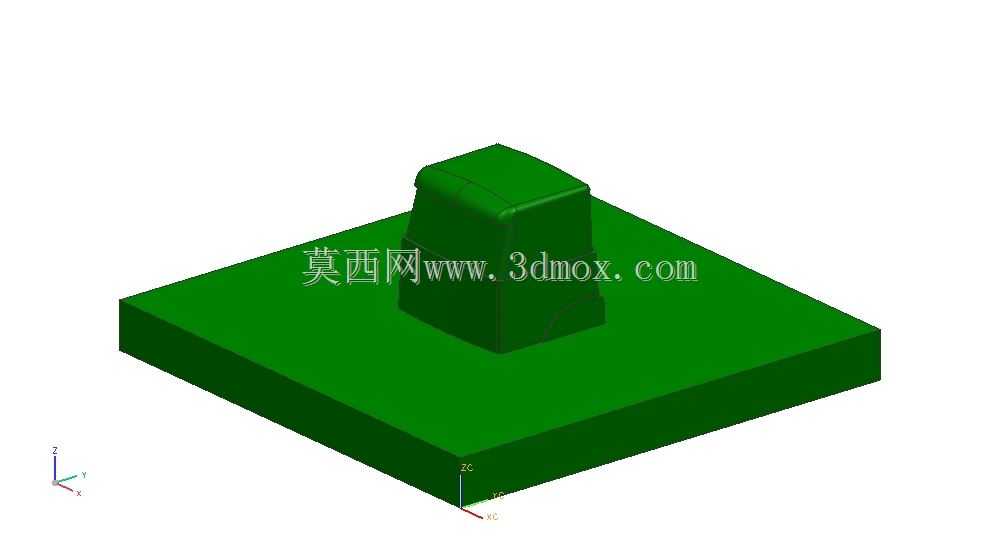

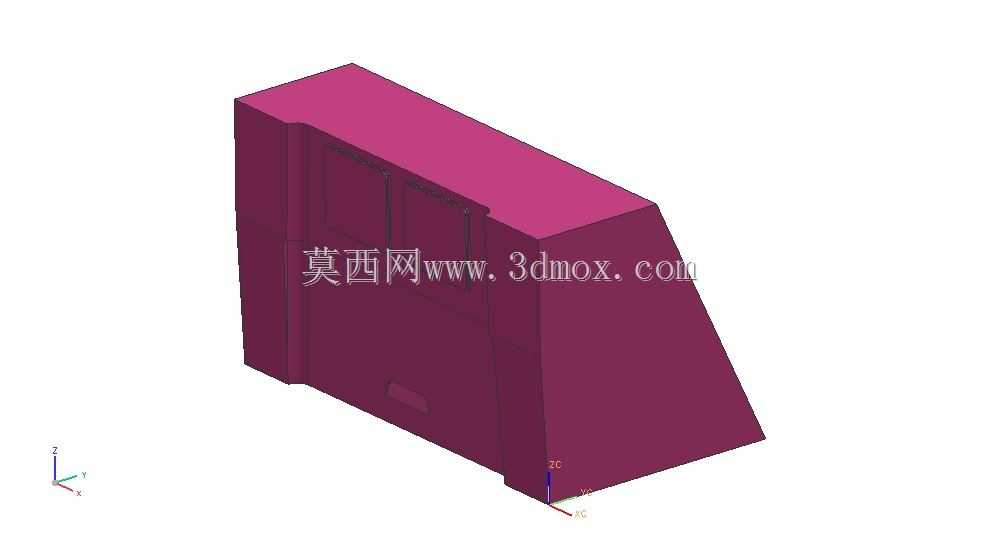

　　这套模具针对小型玩具卡车的壳体类塑件开发，核心应用在玩具量产的注塑成型工序，适配卧式注塑机的安装规格，模架采用标准龙记模坯基准，整体安装边界控制在300mm×300mm×280mm范围内，可直接适配120吨锁模力的常规注塑设备，无需额外修改机台固定板螺孔位置。从结构拆分来看，模腔部分采用整体式紫色母模框，内部嵌套多组独立成型镶件，对应玩具卡车的不同外观面：浅绿色镶件负责卡车驾驶室顶部的平面成型，红色镶件对应车身两侧的轮拱凸起结构，深紫红色镶件则成型卡车货箱的内凹腔体，各镶件与母模框的配合公差控制在H7/m6区间，既保证合模时的定位精度，也方便后续量产过程中磨损镶件的快速更换，减少停机维修时长。

　　设计过程中优先考虑了玩具塑件的外观要求，所有成型面的脱模斜度统一取1.5°，避免顶出时在塑件表面留下拉伤痕迹，同时针对卡车表面的网格纹理区域，在对应镶件上做了蚀刻纹理的预加工，纹理深度控制在0.08mm，既保证注塑时塑料熔体可以顺利填充纹理死角，也不会因为纹理过深造成脱模阻力过大。浇注系统采用侧浇口进料，浇口位置开设在卡车底盘的非外观面，浇口直径1.2mm，填充时熔体可以从底盘位置均匀向驾驶室、货箱区域流动，避免在外观面出现熔接痕、流痕等缺陷，流道截面采用圆形设计，直径6mm，减少熔体输送过程中的压力损失。冷却系统围绕各成型镶件布置，母模框内开设直径8mm的直通冷却水孔，距离成型面的距离统一为15mm，保证冷却均匀，避免塑件出现翘曲变形，各独立镶件内部则加装隔水片，形成循环冷却回路，将成型周期控制在18秒以内，满足玩具量产的节拍要求。

　　顶出结构采用顶针顶出，顶针直径根据塑件不同区域的结构强度选择，在卡车底盘的加强筋位置布置直径2mm的扁顶针，在平面区域布置直径4mm的圆顶针，顶针排布避开塑件的外观面，所有顶针的顶面与成型面齐平，公差控制在±0.02mm，避免顶出时在塑件表面留下凸点或凹痕。导向系统采用标准导柱导套配合，导柱直径20mm，配合长度60mm，合模时导柱先进入导套15mm后，动定模的成型镶件才开始贴合，避免合模过程中镶件发生碰撞损坏。排气槽开设在母模框的分型面上，槽深0.02mm，宽度10mm，对应熔体填充的末端位置，将型腔内的空气顺利排出，避免塑件出现烧焦、缺胶等缺陷。

　　实际生产适配中，这套模具可直接适配PP、ABS等常用玩具塑料的成型工艺，成型PP料时料筒温度控制在190-210℃，模具温度40℃，注射压力80MPa；成型ABS料时料筒温度控制在220-240℃，模具温度60℃，注射压力100MPa，无需对模具结构做额外修改即可切换原料。模具的日常维护只需定期清理分型面的塑料残留，检查导柱导套的润滑情况，每生产10万模次检查一次镶件的磨损情况，更换磨损的镶件即可继续生产，整体使用寿命可达50万模次以上，完全满足玩具产品的批量生产需求。从结构合理性来看，这套模具没有采用复杂的抽芯结构，所有倒扣位置都通过脱模斜度和镶件拆分实现顺利脱模，整体结构简单可靠，加工难度低，模架和标准件都采用通用规格，制造成本可控，非常适合小型玩具塑件的量产开发，也可作为同类小型注塑件模具设计的参考结构，帮助结构工程师快速完成类似产品的模具方案搭建，减少重复设计的工作量。
