工业真空吸盘粘附执行组件结构设计

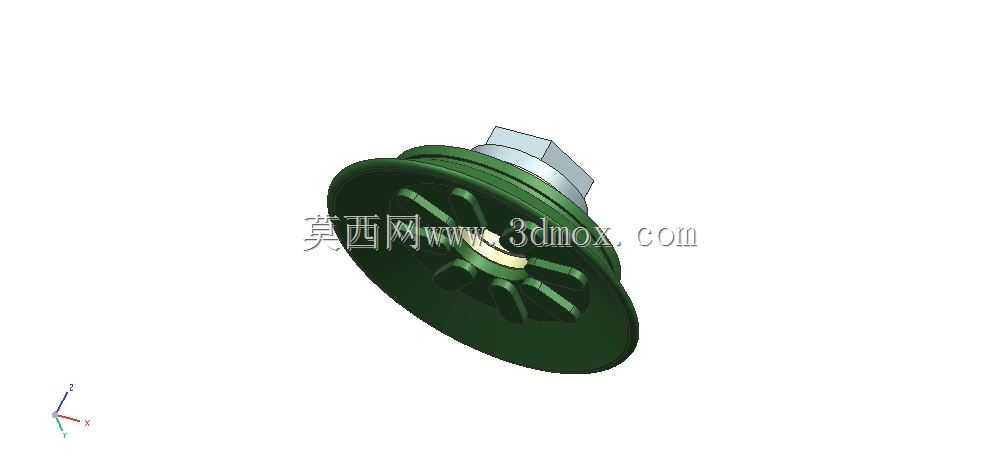

　　在自动化物料搬运、薄壁件加工上下料、包装线分拣工位中，这类负压吸附执行件是替代刚性夹爪的核心接触部件，尤其适配表面平整的玻璃、金属薄板、注塑壳体、纸质包装件的取放作业，不会在工件表面留下夹痕，也能适配异形曲面工件的柔性接触需求，在3C电子组装、汽车钣金冲压线、食品包装输送、建材板材转运场景中都有极高的应用占比。从结构设计逻辑来看，该组件采用顶部金属连接基座与下部柔性吸盘体的分体式设计，金属基座采用六角结构，方便现场安装时使用标准扳手拧紧，基座内部集成了负压气路通道，可直接对接标准气动快插接头，无需额外设计转接结构，能大幅降低现场安装调试的工时成本。下部吸盘体采用带加强筋的盘状结构，

　　盘面分布的径向加强筋一方面可以提升吸盘与工件接触时的形变恢复能力，避免长时间负压吸附导致的盘体塌陷变形，另一方面在接触粗糙表面时，加强筋之间的空腔可以形成多级密封腔，即使表面存在微小的凹凸不平，也能保证负压腔的密封性，维持稳定的吸附力。盘体边缘做了薄唇边设计，接触工件时唇边能率先发生柔性形变，贴合工件表面轮廓，快速建立负压环境，相比厚边吸盘，这种薄唇边结构的响应速度更快，负压建立时间更短，适配高速分拣工位的快节奏取放需求。从安装边界来看，顶部六角连接端的尺寸适配常规M5、M6规格的气动接头螺纹，安装时预留的操作空间只需满足标准扳手的回转半径即可，不需要额外设计复杂的安装支座，可直接固定在机械手末端法兰、

　　直线模组滑台或者固定式取料支架上。盘体的外径尺寸覆盖常规50mm到80mm的常用规格区间，对应的单个吸盘垂直吸附力在负压力0.6MPa工况下可达到5kg到12kg，选型时可根据工件重量采用多吸盘阵列排布的方式提升总负载能力，多吸盘布局时相邻吸盘的中心距建议不小于1.5倍盘体外径，避免吸盘形变时发生干涉，也能保证每个吸盘的受力均匀。在实际工况使用中，这类吸盘的设计还考虑了耐磨损与抗老化需求，盘体材质通常选用丁腈橡胶或者聚氨酯材质，丁腈橡胶版本适配常规金属、塑料工件的搬运，耐油污性能优异，可在冲压线这类存在切削液、润滑油飞溅的场景中长期使用；聚氨酯版本的耐磨性能更突出，适配建材、纸箱这类表面存在微小硬质颗粒的工况，

　　使用寿命比普通橡胶材质提升3倍以上。设计时还需要注意，吸盘的气路通道直径要匹配负压发生器的流量参数，通道过小会导致负压建立速度慢，泄压取件时响应滞后，通道过大则会增加负压发生器的功耗，常规规格下内部气路直径设计为3mm到4mm即可适配大部分工业场景的流量需求。另外，吸盘与金属基座的连接部位采用了嵌入式包胶结构，橡胶体直接包裹住金属基座的下部连接凸台，不需要额外的紧固件固定，既避免了连接部位漏气的风险，也能在吸盘发生碰撞时起到一定的缓冲作用，保护末端执行机构和工件不受刚性冲击损伤。在曲面工件吸附场景下，该结构的盘体形变行程可达到自身厚度的30%，能适配曲率半径不小于150mm的弧形表面，比如汽车覆盖件、弧形玻璃的取放作业，不需要定制特殊轮廓的吸盘，大幅降低了非标设计的成本。日常维护时，只需要定期检查唇边的磨损情况，当唇边出现缺口、硬化开裂时直接更换下部吸盘体即可，金属基座可以长期重复使用，降低了备件的库存成本和更换工时。
