振动盘式进纸送料组件结构设计

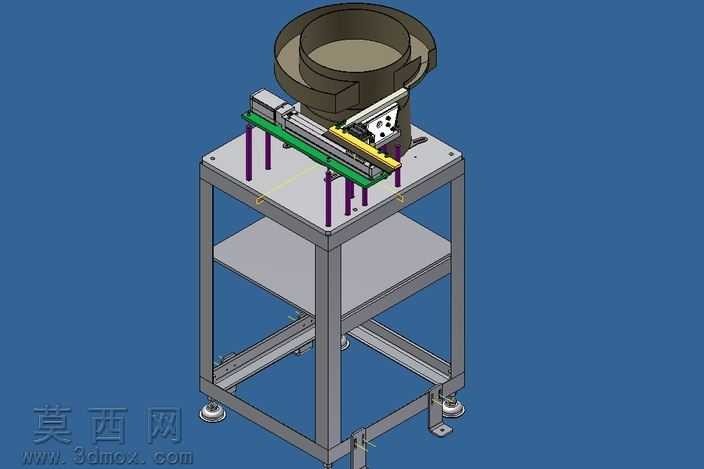

本模型为振动盘式进纸送料组件，整体采用三维建模软件完成全参数化结构设计，建模过程中对各零部件进行了独立的参数化绘制，确保各部件间的装配约束关系准确，无干涉错位问题。模型整体分为上部送料执行单元与下部支撑机架两大部分，上部单元包含圆形振动储料盘、直线输送轨道、直振送料器、安装基板等核心部件，下部机架采用工业铝型材搭配金属板材搭建，设置有中层置物平台与底部可调脚轮，兼顾结构稳定性与移动、调平的实用性。渲染阶段采用哑光金属材质模拟机架与安装板的金属质感，振动盘采用半哑光工程塑料材质表现，直振轨道的金属导轨做了轻微反光处理，支撑脚轮采用橡胶与金属结合的材质表现，整体渲染效果还原了工业设备的真实质感，各部件的材质区分清晰，结构层次分明。设计思路上，该组件针对片状纸质物料的自动排序送料需求设计，利用振动盘的螺旋轨道完成物料的姿态排序，通过直振送料器将排序完成的物料平稳输送至下一工位，安装基板上预留了多组安装孔位，可适配不同规格的送料轨道调整需求；机架采用方管焊接框架搭配层板的结构，四根支撑立柱采用等距分布设计，确保上部振动单元工作时的结构稳定性，底部脚轮带有锁止与高度调节功能，可适配不同平整度的安装地面，同时方便设备的工位转移。建模过程中对各连接部位的紧固件、安装位都做了还原，直线导轨的滑动结构、振动盘与直振器的连接位都做了细节刻画，整体装配关系符合实际工业送料设备的设计逻辑，可作为同类送料机构设计的参考模型，也可用于自动化生产线的虚拟装配调试、方案展示使用。
