四轮驱动摩托车传动车轴结构设计

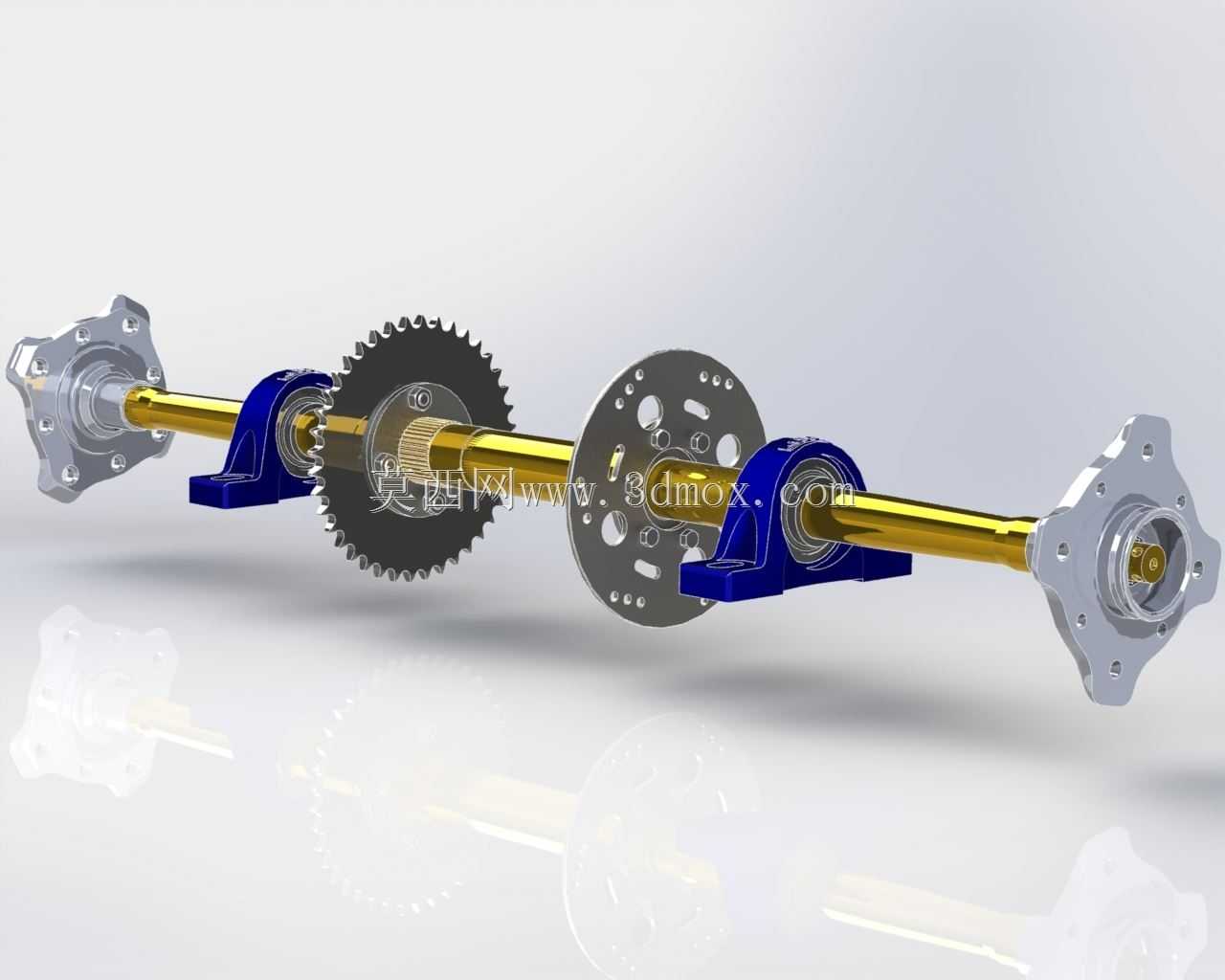

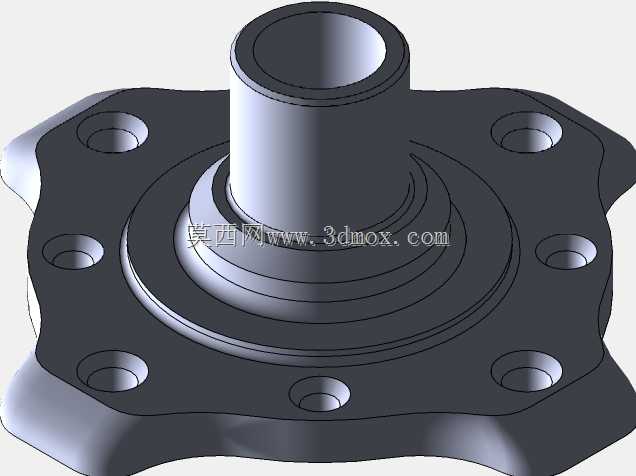

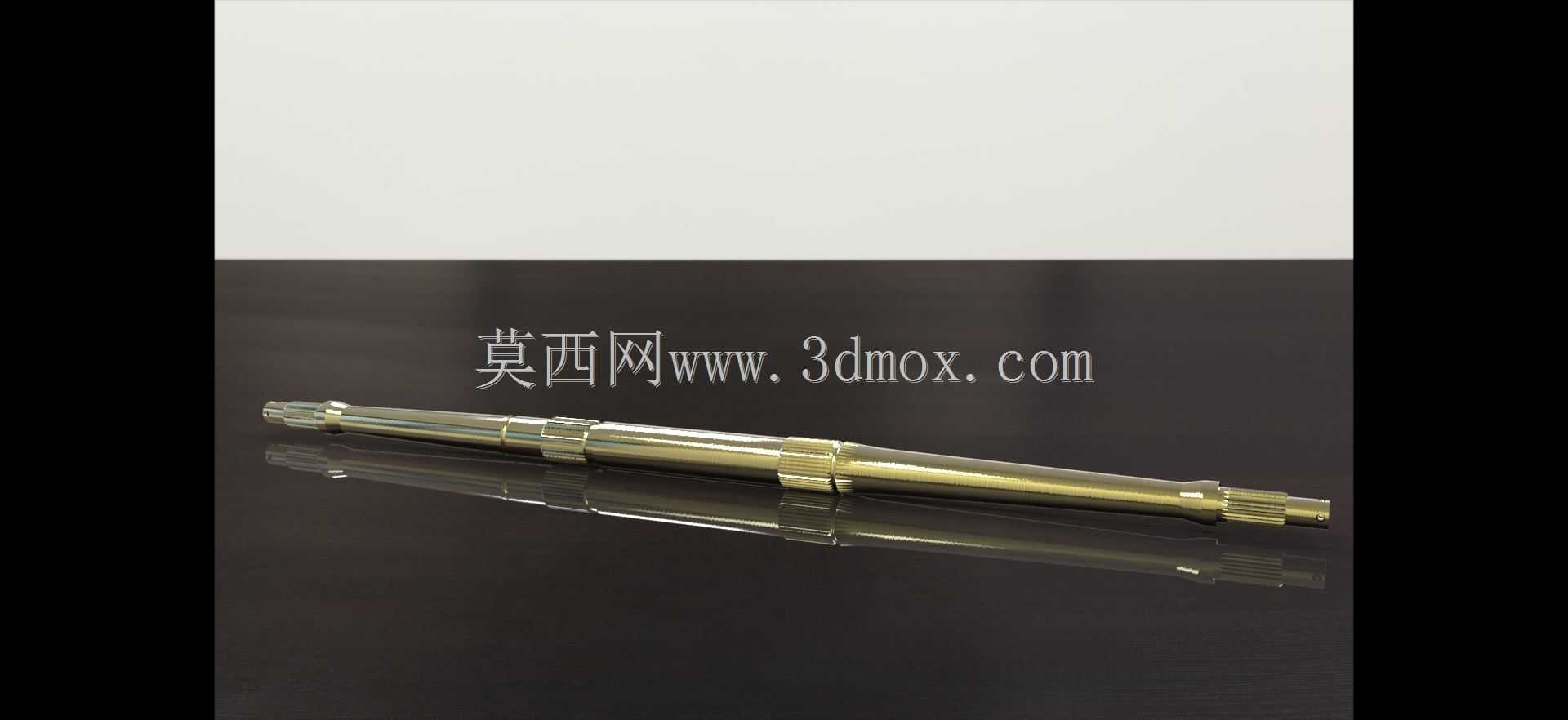

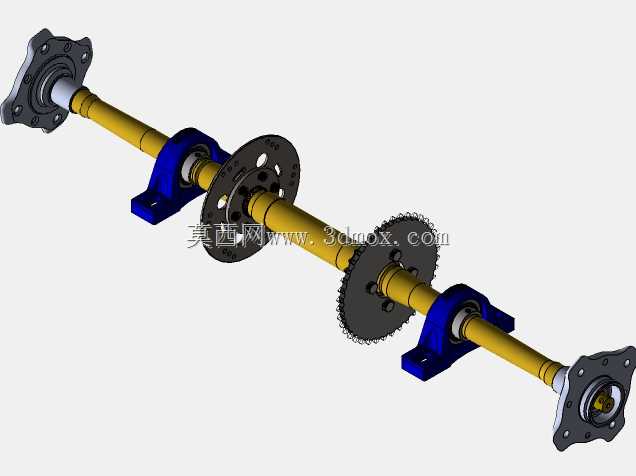

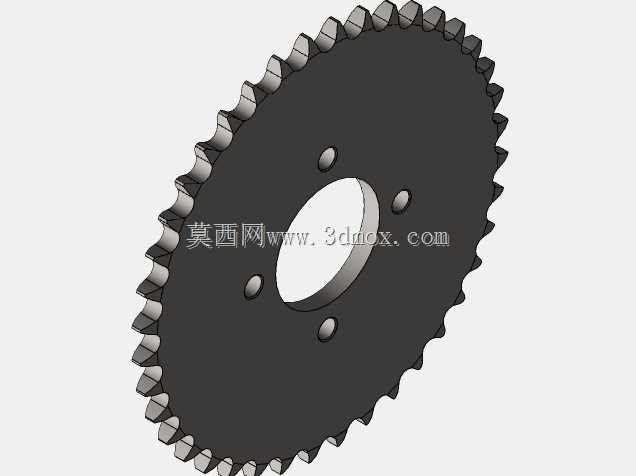

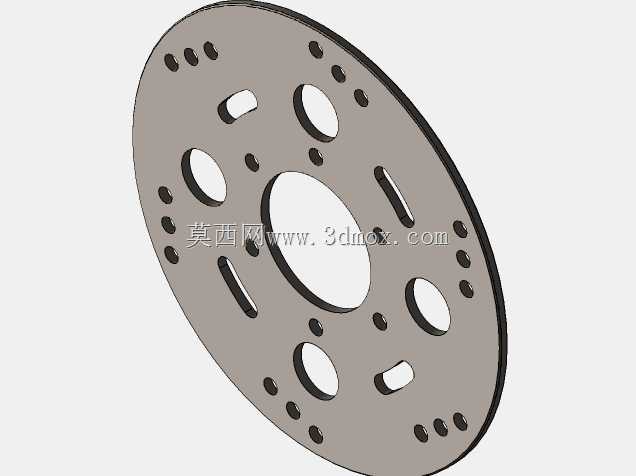

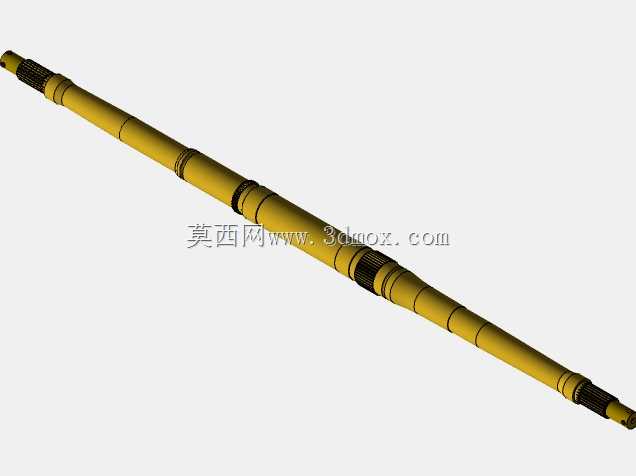

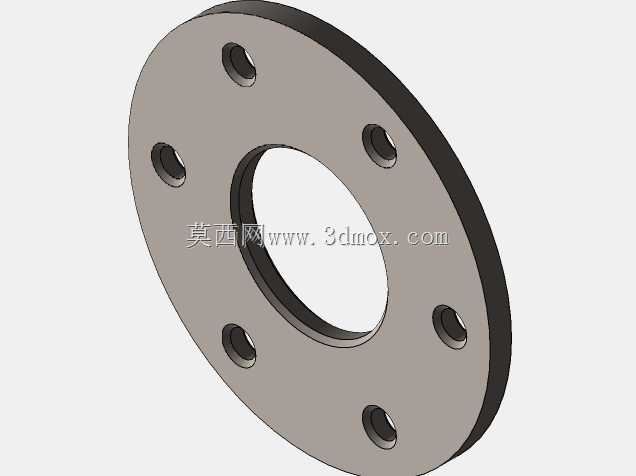

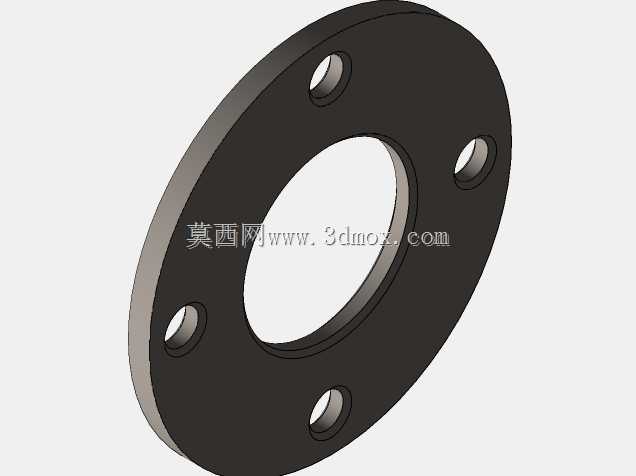

该传动车轴是四轮驱动摩托车动力传递路径中的核心承载部件，主要应用于非道路场景下的四轮越野摩托、全地形沙滩摩托的底盘传动系统中，承担将动力输出端扭矩传递至两侧驱动轮、同时承载整车自重与行驶冲击载荷的核心作用。在实际使用场景中，这类车轴需要适配非铺装路面的颠簸、急加速扭矩冲击、转向时的差速联动需求，还要兼顾日常维护的便捷性，因此在结构设计上做了多维度的适配优化。从功能特性来看，该车轴集成了动力输入链轮、制动盘安装位、双轴承支撑结构与两端轮毂连接法兰，动力经链轮输入后可沿实心轴体均匀传递至两端轮毂，轴体中部的花键结构与链轮、制动盘实现无滑差配合，可承受大扭矩输出下的剪切应力，避免动力传递过程中出现松旷、打滑问题。两侧的蓝色轴承座采用分体式安装结构，可直接固定在摩托车底盘的安装梁上，为轴体提供稳定的径向支撑，抵消越野行驶时路面传递的径向跳动载荷，同时轴承座的密封结构可阻挡泥沙、污水侵入轴承内部，延长部件的维护周期。设计过程中，首先针对四轮摩托的轴荷分布确定了轴体的直径参数，选用实心金属轴体保证抗弯扭强度，轴上各部件的安装位置经过反复校核：链轮布置在靠近动力输出端的一侧，缩短动力传递的空程距离，减少轴体扭转形变；制动盘安装位紧邻链轮布置，可让制动力矩直接作用于轴体中段，避免制动时轴端承受过大冲击；两端的轮毂连接法兰采用多螺栓孔布局，可适配不同规格的越野摩托轮毂，安装边界上，两个轴承座的安装孔距、法兰端面到轴承座的距离都严格匹配常规四轮越野摩托的底盘安装尺寸，无需额外改装即可直接替换原有车轴部件。轴体表面做了防锈镀层处理，可适应户外潮湿、多泥沙的使用环境，链轮采用标准齿形设计，可与常规传动链条完美啮合，制动盘安装位的平面度经过严格控制，保证制动时刹车片与盘面均匀贴合，避免制动抖动问题。
