旋转曲轴振动分析测试工装夹具结构

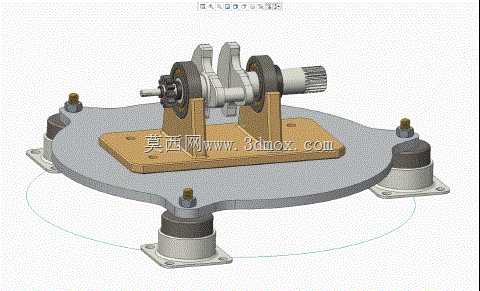

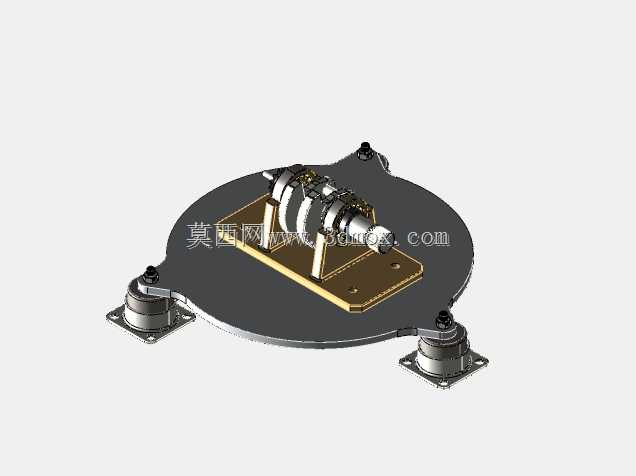

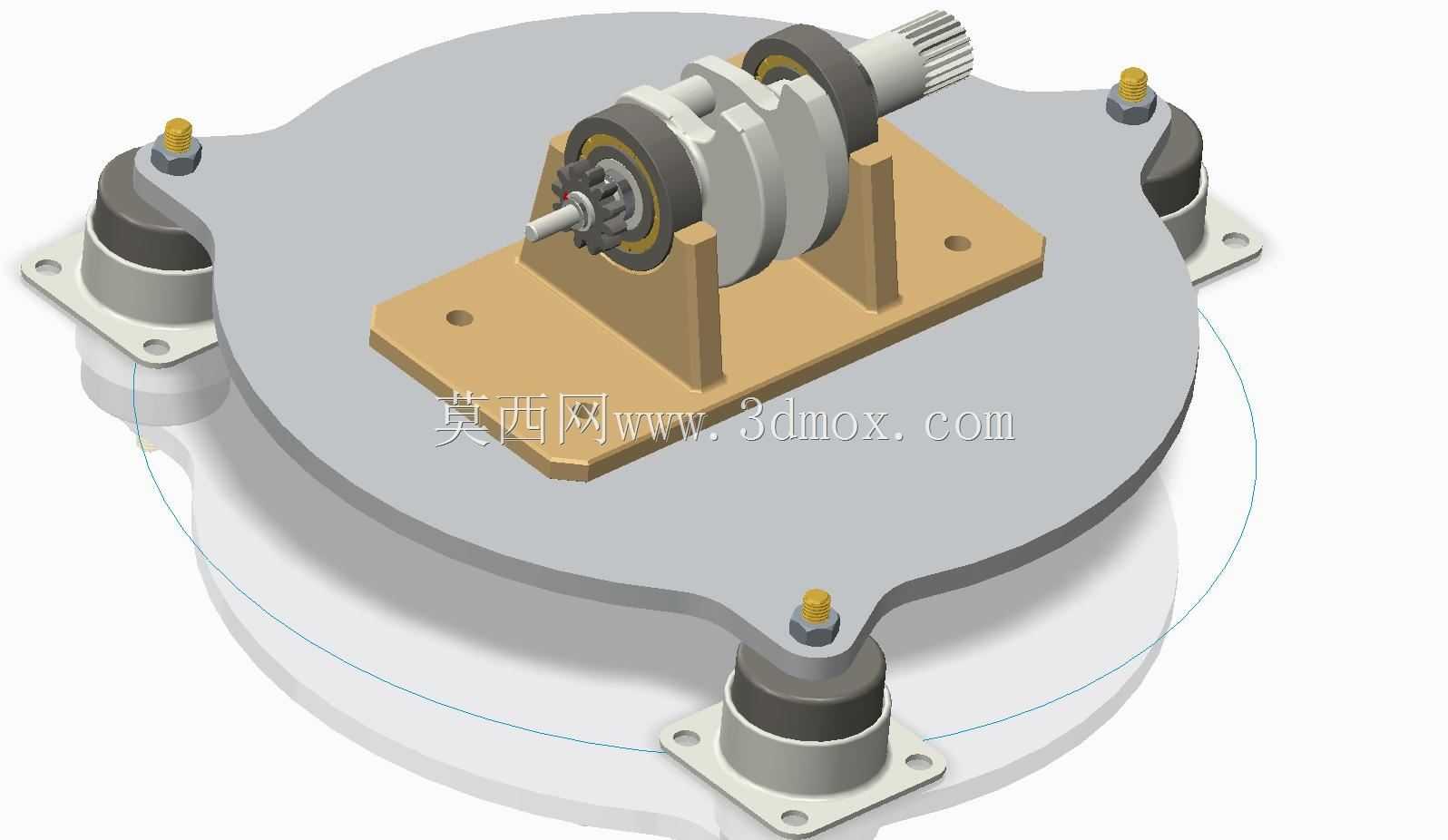

该结构为面向动力部件性能验证环节的曲轴振动测试夹持工装，主要应用于内燃机曲轴、小型动力输出曲轴的出厂性能校验、研发阶段振动特性分析场景，可在实验室台架环境下完成曲轴不同转速工况下的振动幅值、固有频率、共振区间等核心参数的采集测试，为曲轴动平衡调校、结构优化、疲劳寿命预估提供可靠的装夹支撑。整套工装采用底部平台加支撑立座的组合结构，底部圆形安装平台边缘均匀布置四组橡胶金属复合减振脚座，可有效隔绝外部环境振动传入测试区域，避免外界干扰影响振动传感器的采集精度，保证测试数据的真实性与可重复性。平台上方设置两组等高的轴承支撑立座，立座通过内六角螺栓紧固在底部的过渡安装板上，过渡安装板同样采用螺栓连接固定在主平台表面，可根据不同长度规格的曲轴调整两个支撑立座的间距，适配一定尺寸范围内的多型号曲轴装夹需求，无需更换整套工装即可完成不同试件的测试切换。支撑立座内嵌装深沟球轴承，轴承内圈与曲轴的主轴颈配合，既可以对曲轴形成稳定的径向支撑，保证曲轴转动过程中的同轴度，又能最大限度降低支撑部位的转动摩擦阻力，避免额外阻尼影响曲轴自身振动特性的呈现。曲轴的动力输入端设置花键连接结构，可直接对接外部驱动电机的输出轴，带动曲轴按照设定转速平稳转动，测试过程中可在曲轴的曲柄臂、轴颈等关键位置粘贴振动加速度传感器，采集不同转速下的振动响应数据。整套工装的安装边界充分考虑实验室台架的安装标准，底部减振脚座的安装孔位匹配通用T型槽测试台的尺寸规格，可直接通过T型螺栓完成快速固定，整体结构重心落在平台中心区域，高速转动工况下不会出现偏载晃动的问题。设计过程中重点考量了支撑刚度与隔振性能的平衡，支撑立座采用足够厚度的铸铁材质加工，保证自身刚性不会在测试过程中产生额外形变，底部减振脚座的刚度参数经过匹配调校，既可以承载整套工装与试件的重量，又能有效过滤外部高频振动干扰，同时过渡安装板上的腰型螺栓孔为支撑座的位置调整预留了足够余量，装夹操作便捷，无需复杂调试即可快速完成试件装夹，大幅提升测试环节的作业效率。
