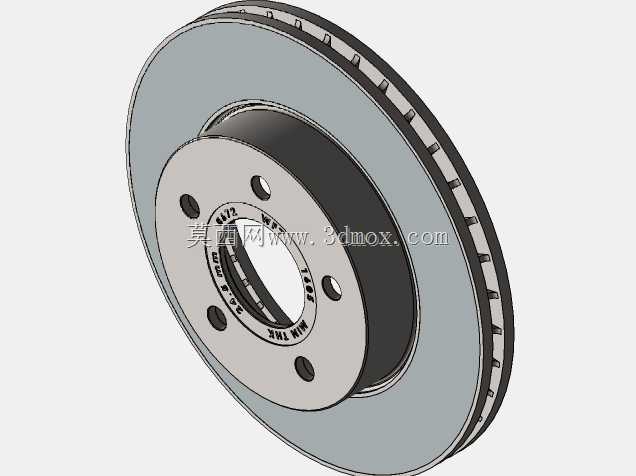

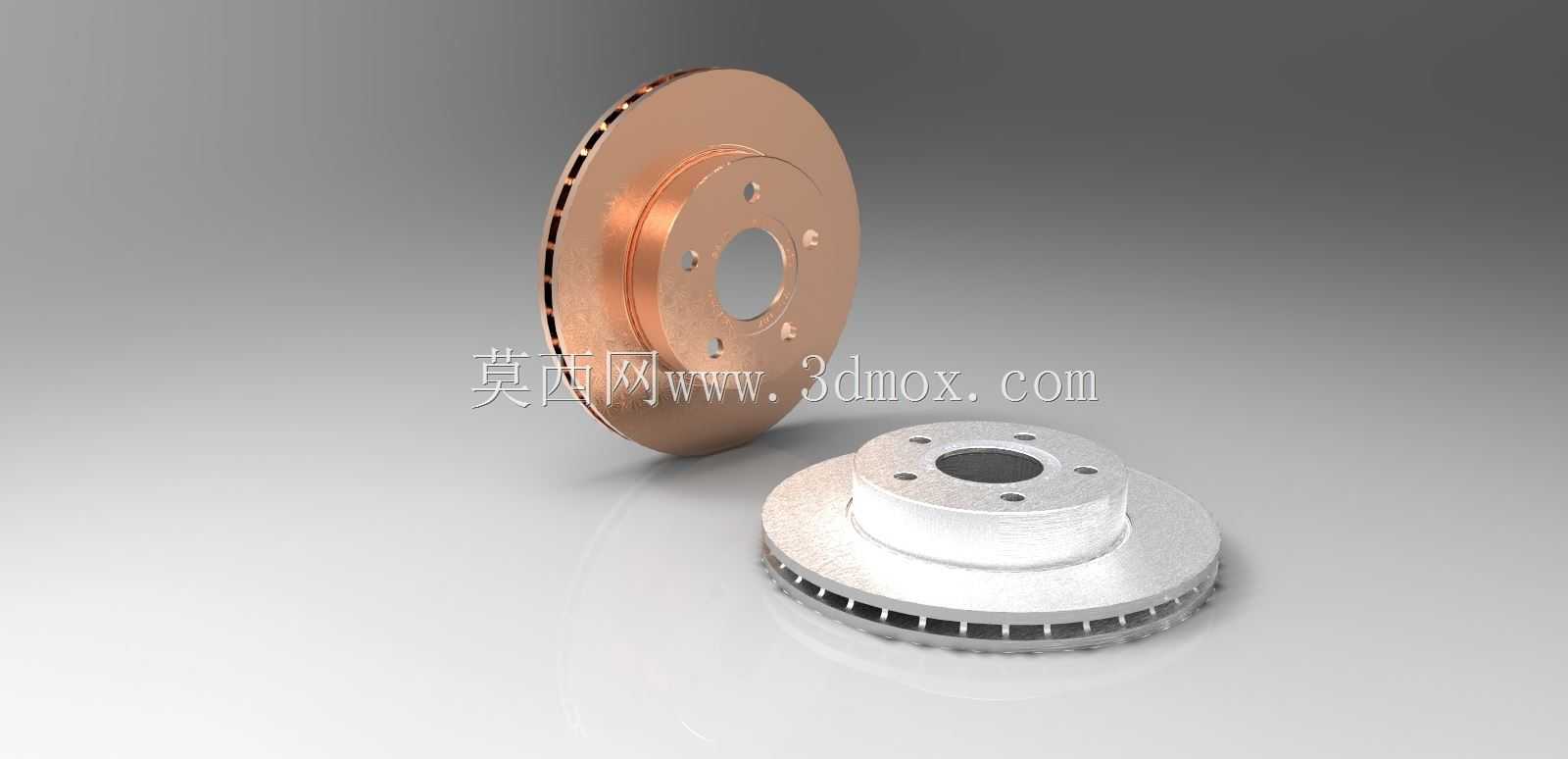

吉普WJ车型通风式前制动盘结构设计

这款前制动盘是面向硬派越野车型开发的核心制动安全部件，主要适配非承载式车身的越野使用场景，覆盖城市铺装路面行驶、非铺装路面越野穿越、长距离下坡制动等多工况使用需求，是车辆制动系统中直接承担制动力转化的核心执行零件。在整车制动流程中，制动盘随车轮同步转动，制动卡钳的刹车片从两侧夹紧制动盘盘面，通过摩擦作用将车辆行驶的动能转化为热能耗散，从而实现车辆减速、驻车的功能，其结构稳定性、散热能力直接决定整车制动效能的可靠性，尤其对于整备质量较大的越野车型，制动盘的抗热衰退性能是保障复杂路况行驶安全的核心指标。该制动盘采用主流的通风式结构设计，两层摩擦盘面之间设置均匀分布的径向散热风道，车辆行驶时气流可从盘体中心沿风道向外甩出，持续带走摩擦产生的热量，相比实心制动盘可提升40%以上的散热效率，有效避免长距离连续制动时盘面温度过高引发的制动力衰减问题。设计过程中严格遵循原车底盘安装边界参数，中心定位孔与轮毂轴头采用过渡配合公差，保证盘体安装后的同轴度，避免高速制动时出现方向盘抖动的问题；盘面分布的五个螺栓安装孔位置度公差控制在0.02mm以内，可与原厂轮毂螺栓完全适配，无需额外改装即可实现原位安装。摩擦工作面采用平整化设计，平面度公差控制在0.01mm以内，保证刹车片与盘面的接触面积均匀，避免偏磨、异响等问题；盘体边缘设置有散热加强的通风槽结构，在保证整体结构强度的前提下降低了零件自重，减少了簧下质量，对提升悬架响应性有一定辅助作用。安装法兰部位做了加厚处理，可承受越野工况下大制动力带来的冲击载荷，避免法兰部位出现变形、开裂的风险；盘面与法兰连接的过渡位置采用圆弧过渡结构，有效分散应力集中点，提升零件的疲劳寿命。在实际装车使用中，该制动盘可匹配原厂单活塞或改装多活塞制动卡钳，摩擦面宽度、盘体总厚度均符合原车制动系统的设计行程范围，无需调整卡钳安装位置即可正常使用，能够满足日常公路行驶的平顺制动需求，也可承受越野场景下频繁制动、大载荷制动的强度要求，其尺寸参数完全适配对应车型的前轮转向节、轮毂轴承的安装边界，不会出现与周边防尘罩、转向拉杆等部件的运动干涉问题。
