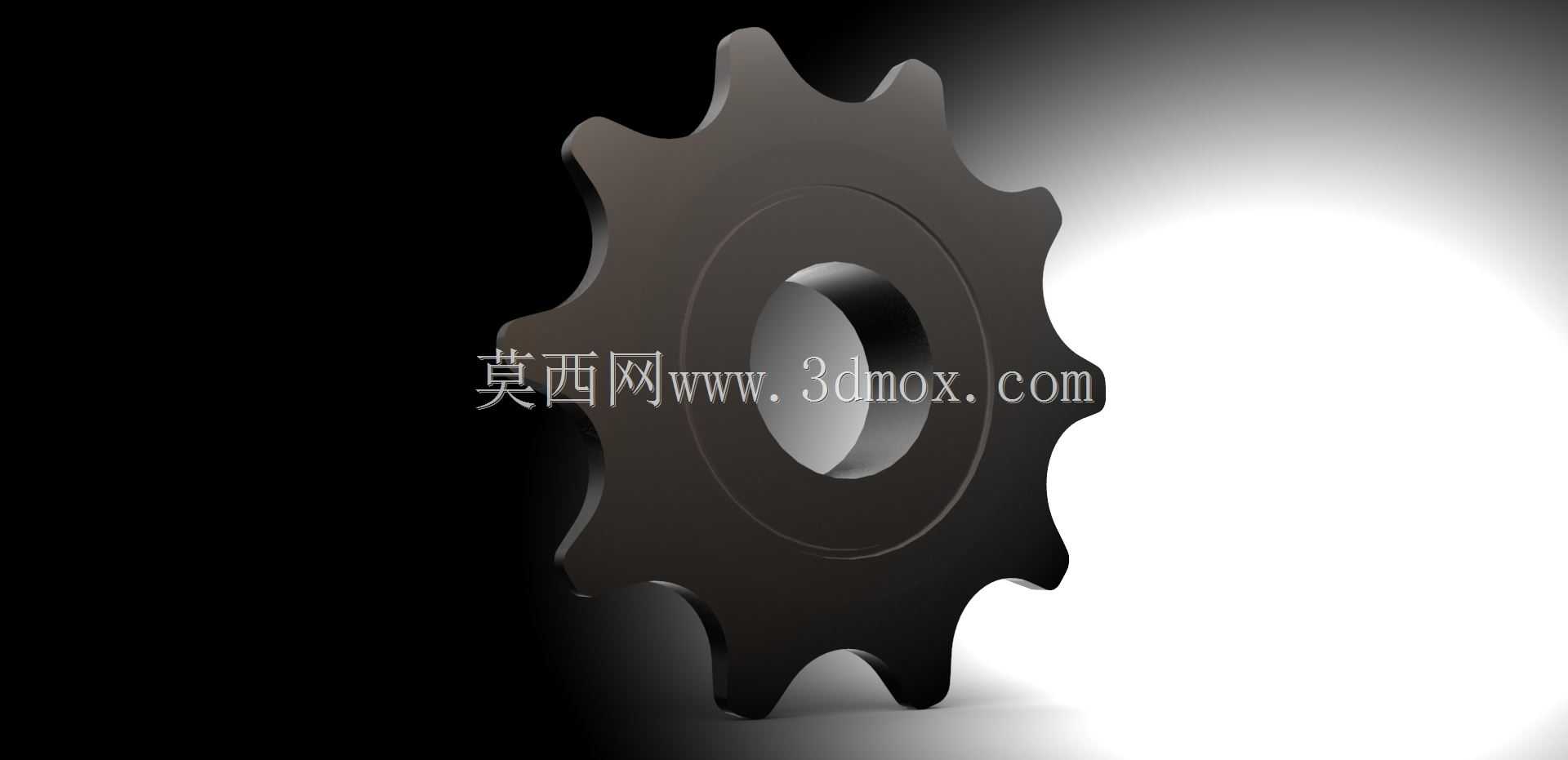

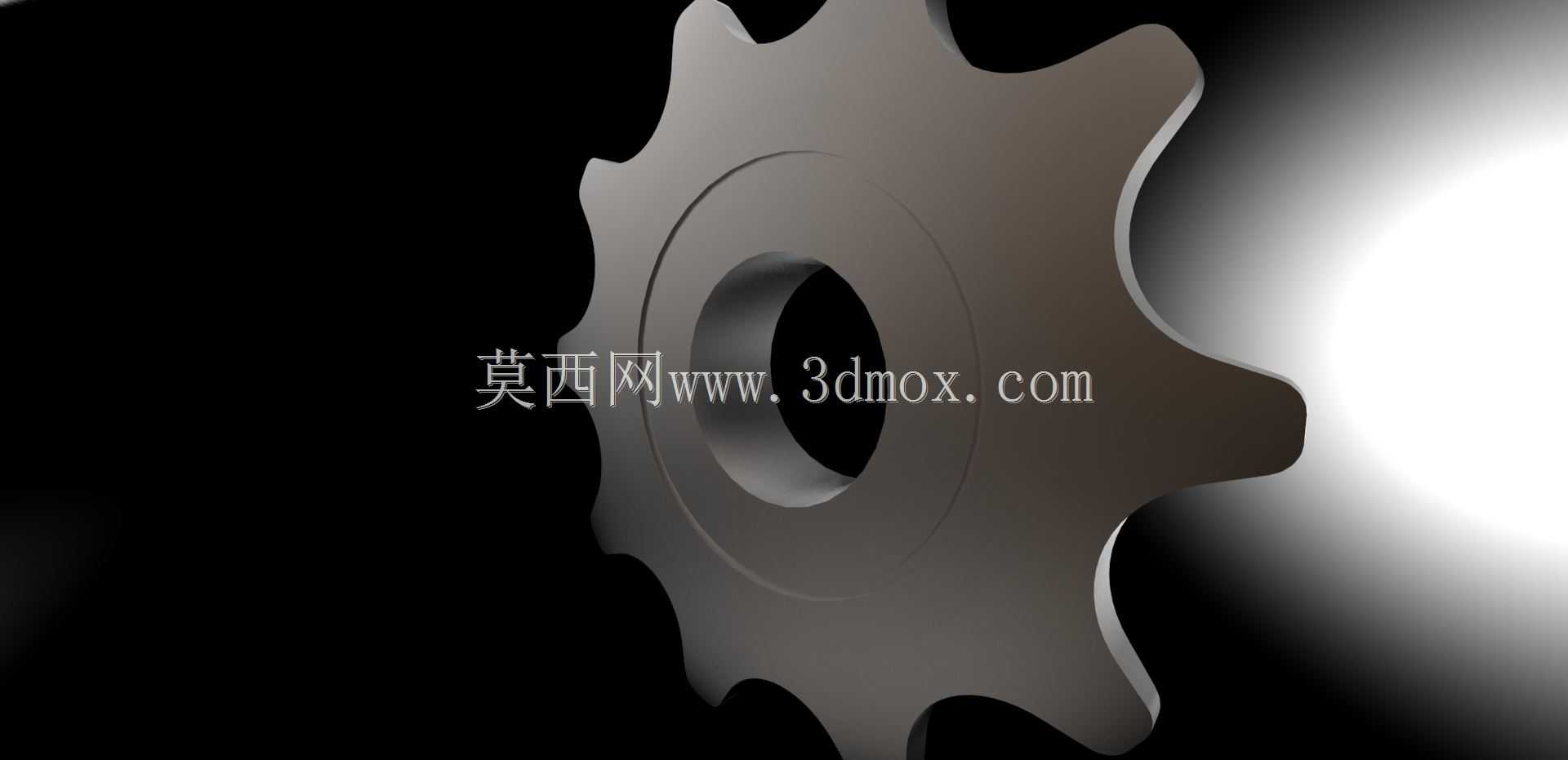

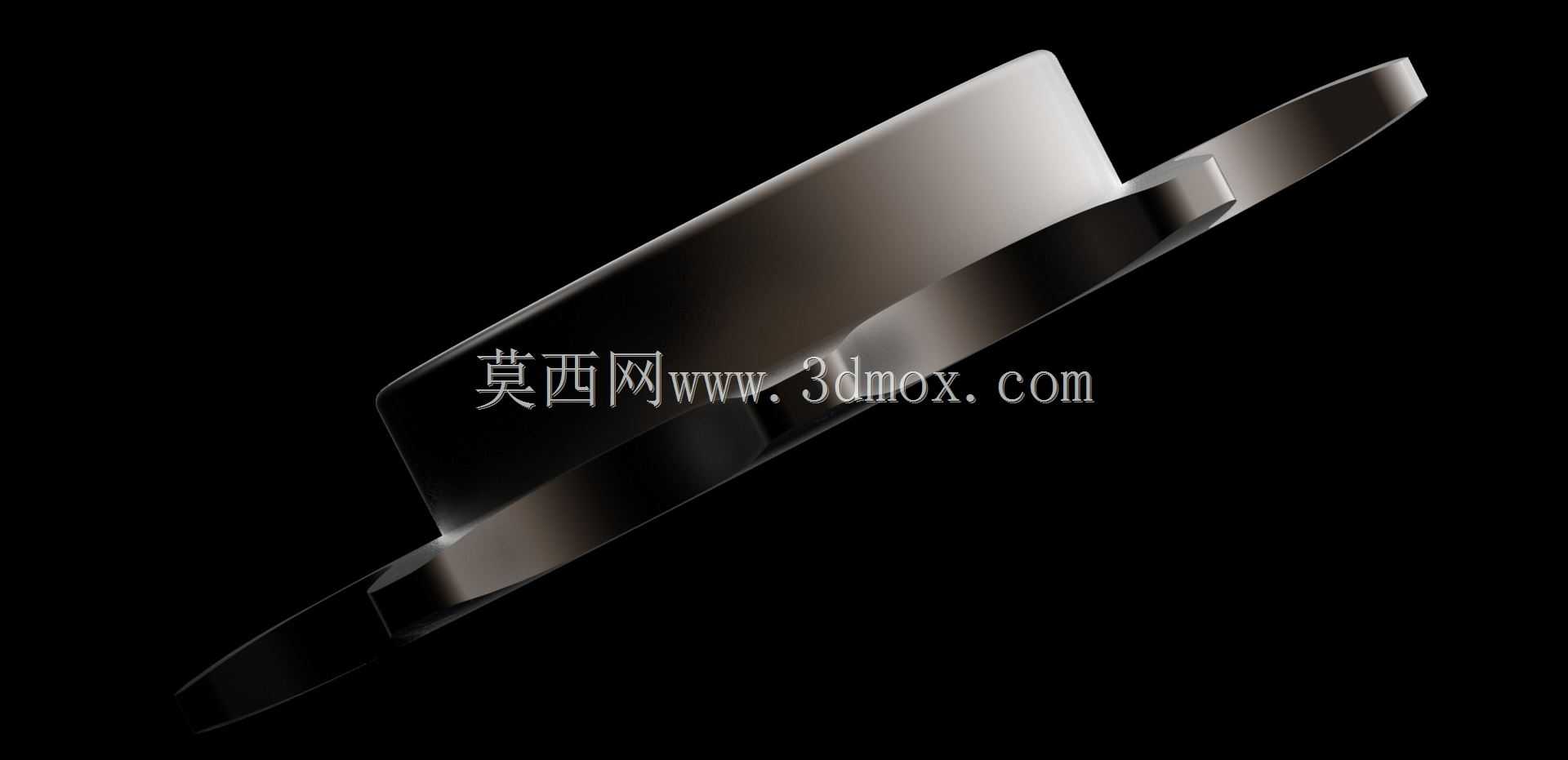

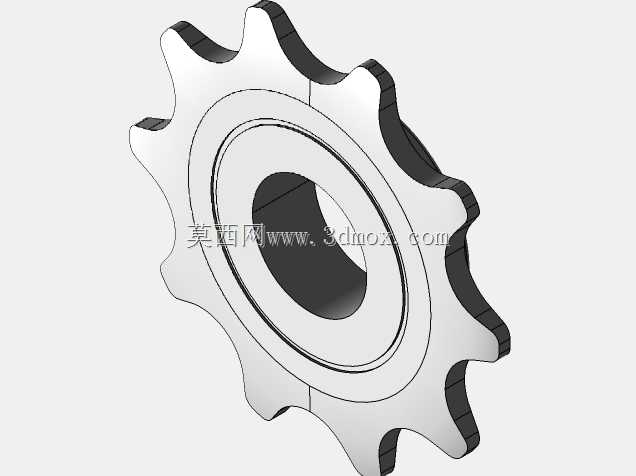

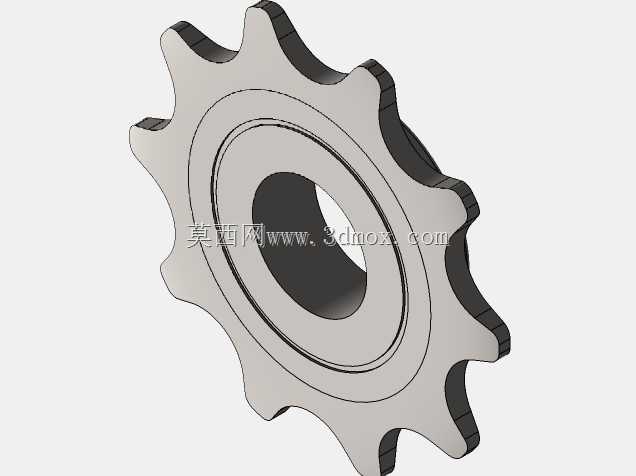

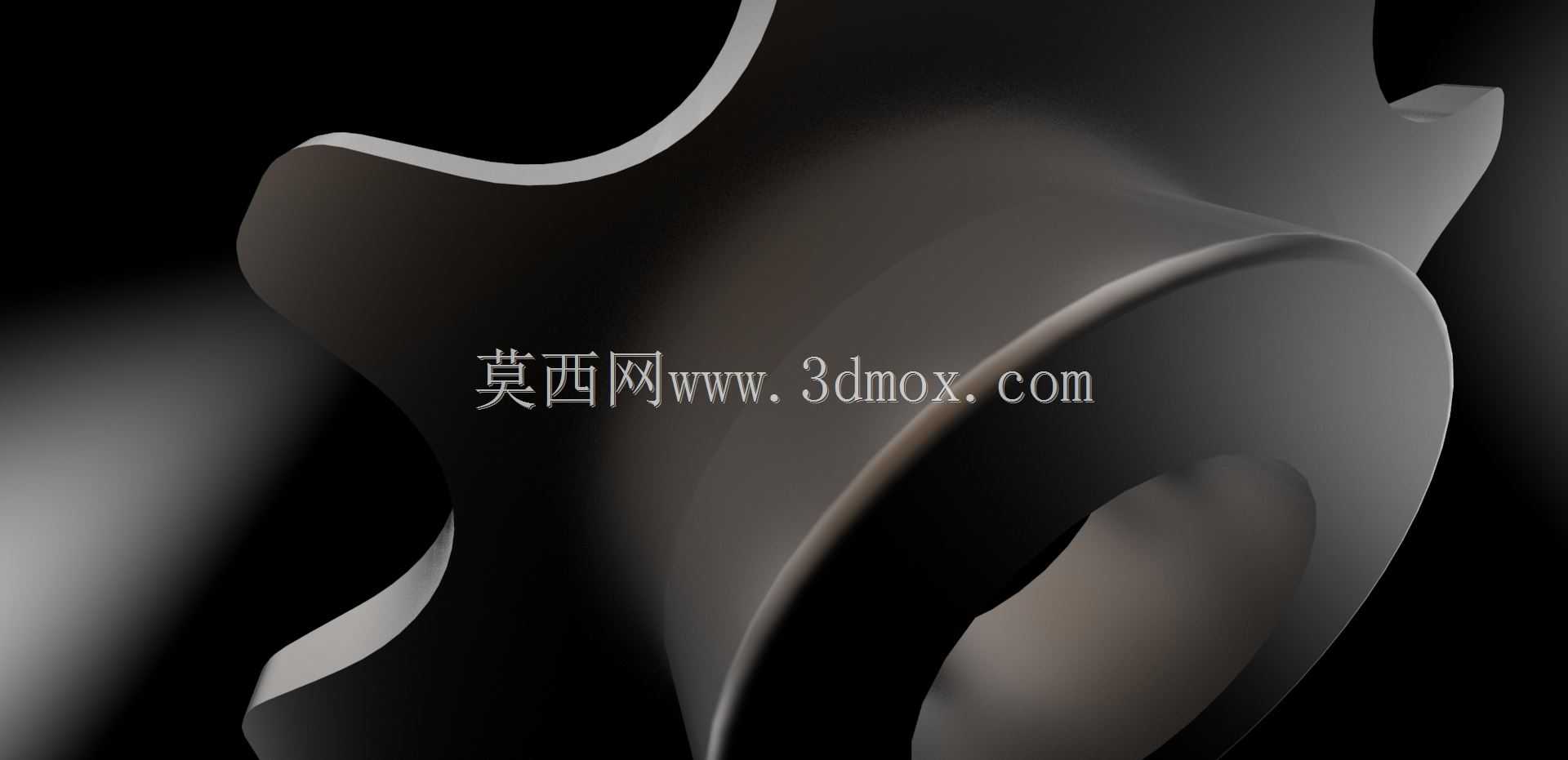

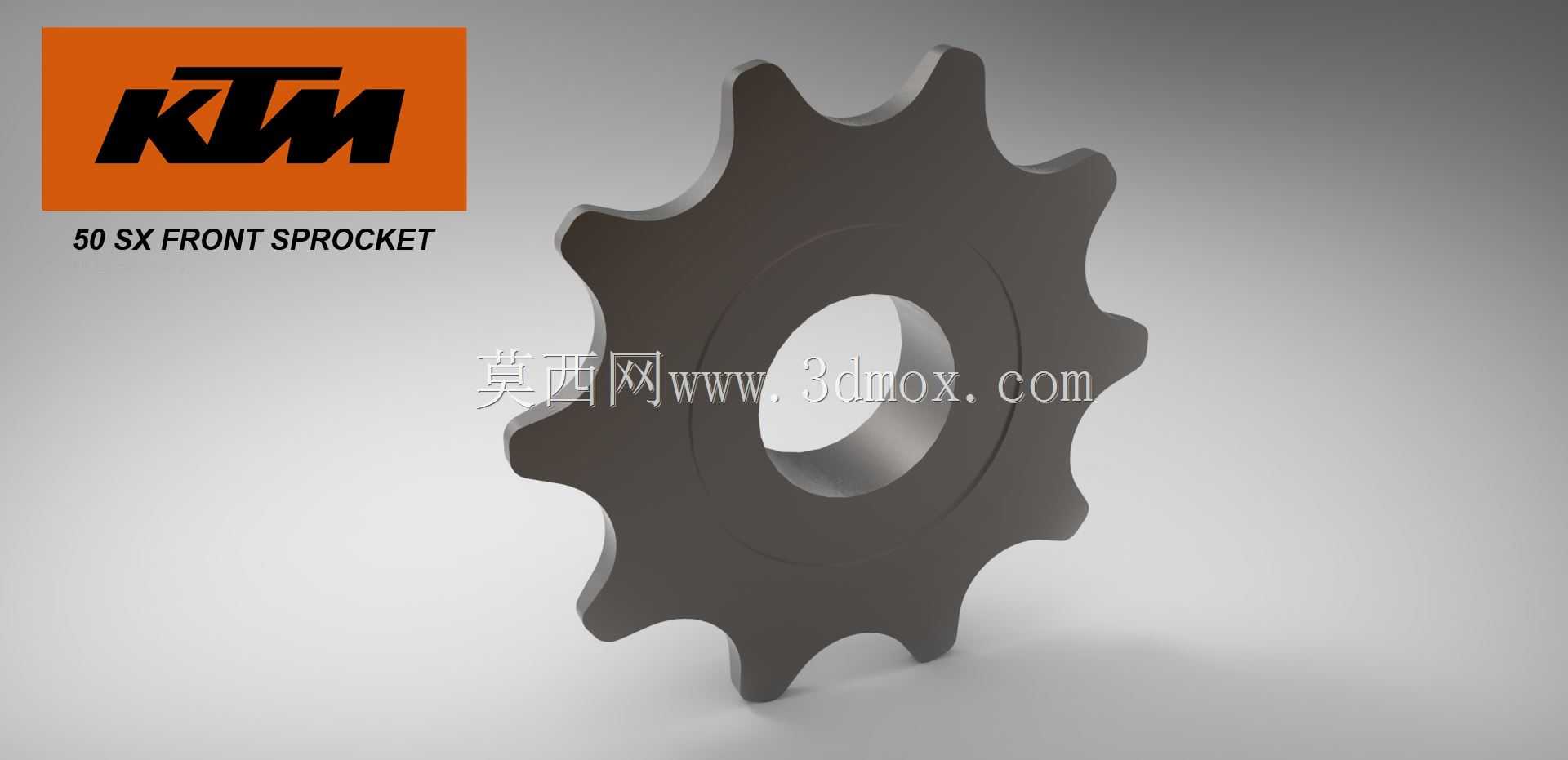

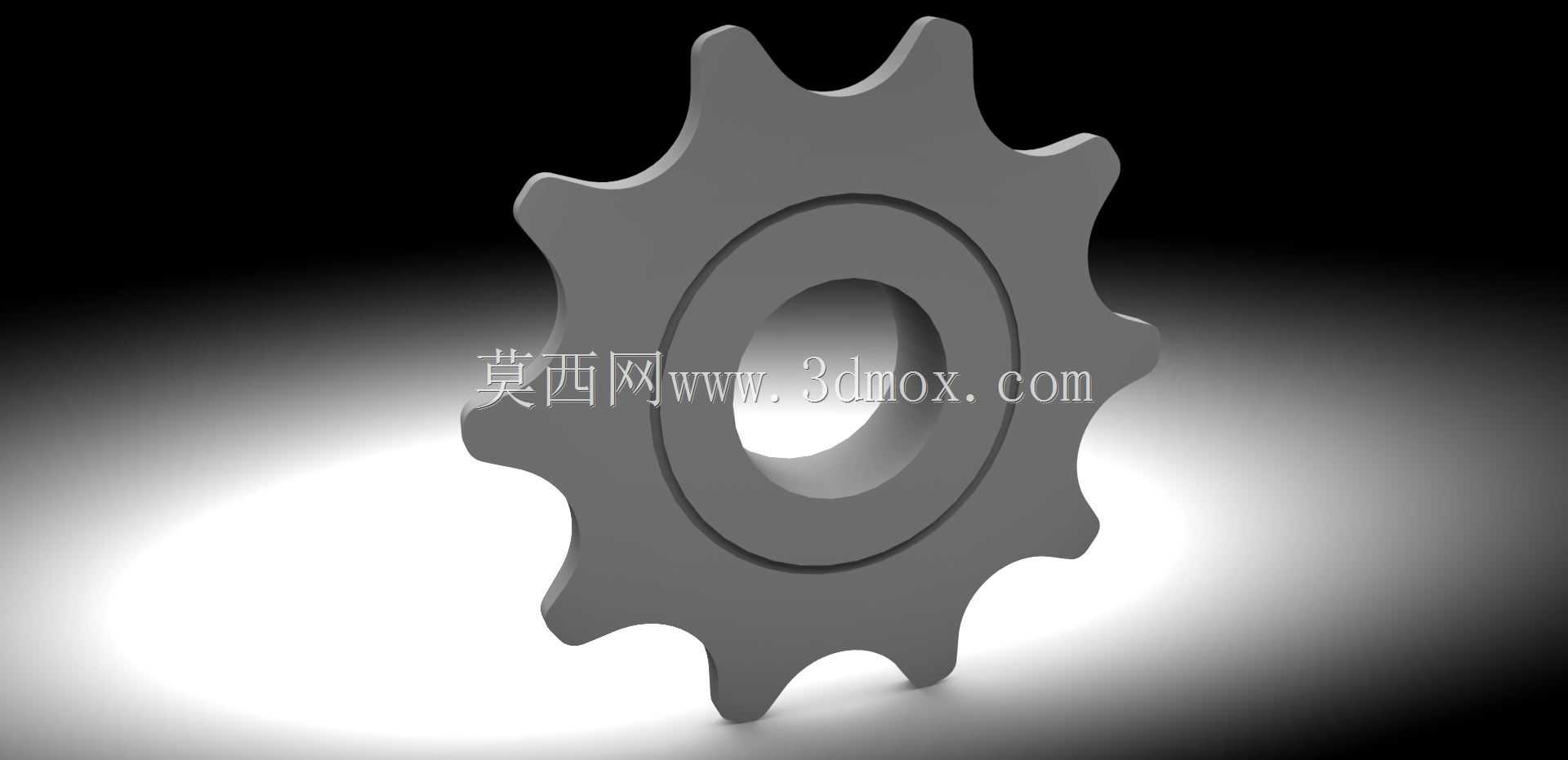

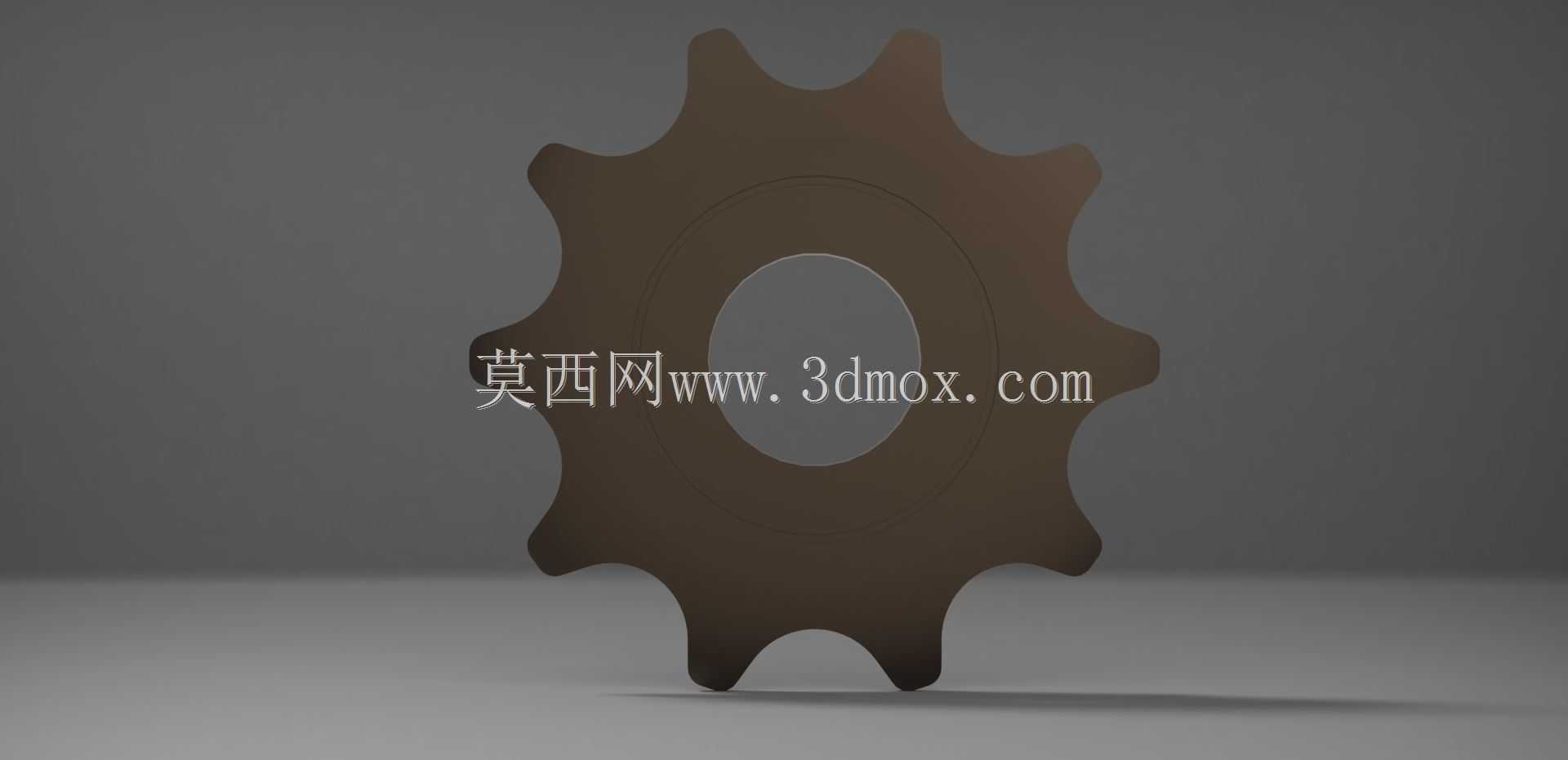

KTM50SX摩托车前驱动链轮结构设计

这款驱动链轮是适配小排量越野摩托车动力传输系统的核心传动部件，主要应用在越野摩托的发动机动力输出端，承担着将发动机曲轴输出的扭矩传递给传动链条、最终驱动后轮行进的关键作用，是越野摩托传动系统中直接决定动力传递效率与行驶可靠性的基础零件。在实际使用场景中，这类链轮需要长期承受高转速下的交变冲击载荷，尤其是越野骑行过程中，路面颠簸带来的瞬时扭矩波动、泥沙泥水的侵蚀、频繁加减速的载荷冲击，都对链轮的齿形精度、结构强度、耐磨性能提出了极高要求。从产品功能特性来看，该链轮采用等距分布的渐开线齿形设计，每个齿的轮廓都经过精准修型，能够和配套的传动链条实现完美啮合，啮合过程中可以有效降低传动冲击、减少齿面与链条滚子之间的滑动摩擦，既能够提升动力传递的平顺性，也能大幅降低运行过程中的噪音，同时减少齿面的异常磨损，延长零件的使用寿命。链轮中心设置有与发动机输出轴精准匹配的安装通孔，孔位的尺寸公差经过严格控制，能够保证装配后链轮与输出轴保持极高的同轴度，避免高速运转时出现径向跳动，防止链条出现偏磨、跳齿甚至脱落的故障。在设计思路上，这款链轮充分考虑了小排量越野摩托的轻量化需求与强度需求的平衡，整体采用盘式薄型结构，在保证齿根强度足够应对峰值扭矩冲击的前提下，尽可能去除非受力区域的多余材料，既降低了零件自身的转动惯量，让发动机的动力响应更加灵敏，也有效控制了整车的非簧载质量，提升越野骑行时的操控灵活性。齿部的厚度设计经过反复校核，既能够保证和链条的接触面积足够分散接触应力，避免齿面过早出现压溃变形，也不会因为厚度过大增加不必要的重量。链轮的安装边界经过精准适配，中心安装孔的直径、端面的定位台阶尺寸都与对应型号发动机的输出轴、锁紧螺母的安装空间完全匹配，装配时无需额外进行修配加工，能够直接完成定位安装，齿顶圆的直径、齿根的过渡圆角都经过优化，既保证链条在最大摆动角度下也不会与链轮本体发生干涉，也能让链条在上下跳动时顺利完成啮合与脱离，适配越野骑行时后悬架大幅伸缩带来的链条长度变化与角度偏移。链轮的整体外形采用对称式结构设计，各个轮齿均匀分布在盘体圆周，运转过程中动平衡表现优异，高转速下不会产生额外的振动，能够有效提升骑行过程中的平顺性，降低发动机输出轴的附加载荷。齿面与中心安装孔的位置精度严格控制，能够保证每一个轮齿在啮合过程中受力均匀，避免个别轮齿因为载荷集中出现过早断裂的问题，整体结构完全适配越野摩托复杂恶劣的使用工况，能够在泥泞、多尘、高冲击的骑行环境下长期稳定工作，保障动力传输的稳定可靠。
