本田CR85越野摩托车后减震器结构设计

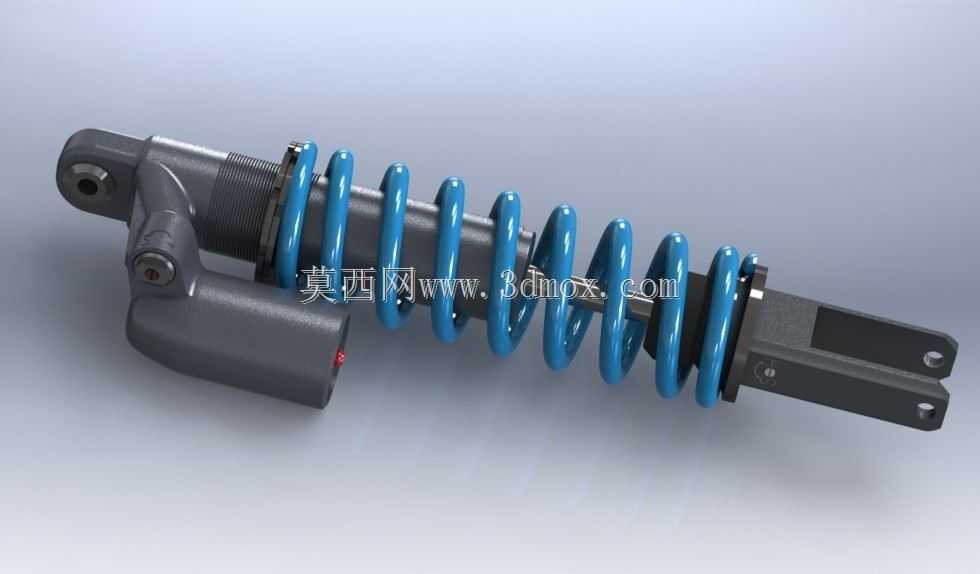

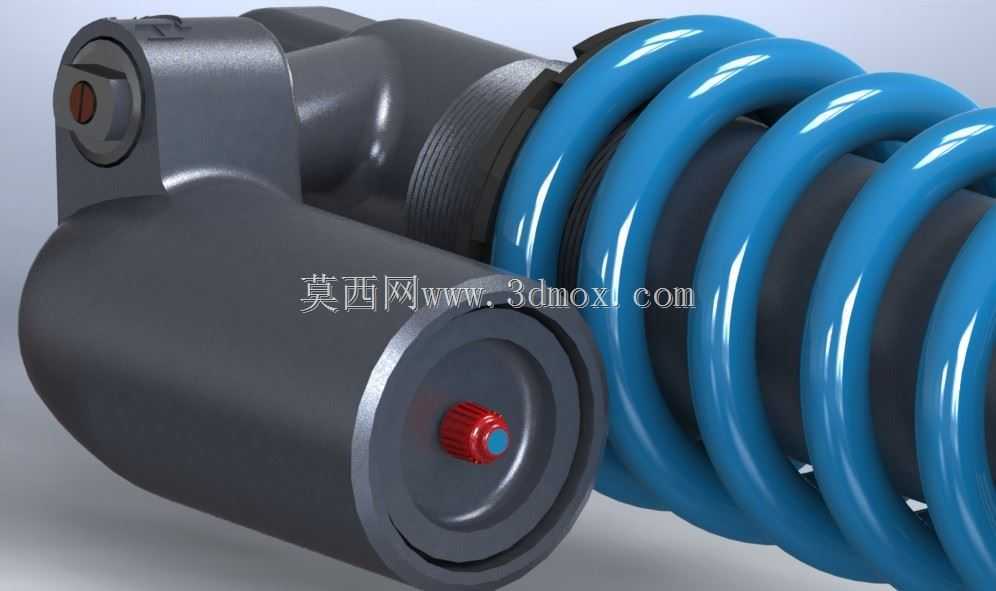

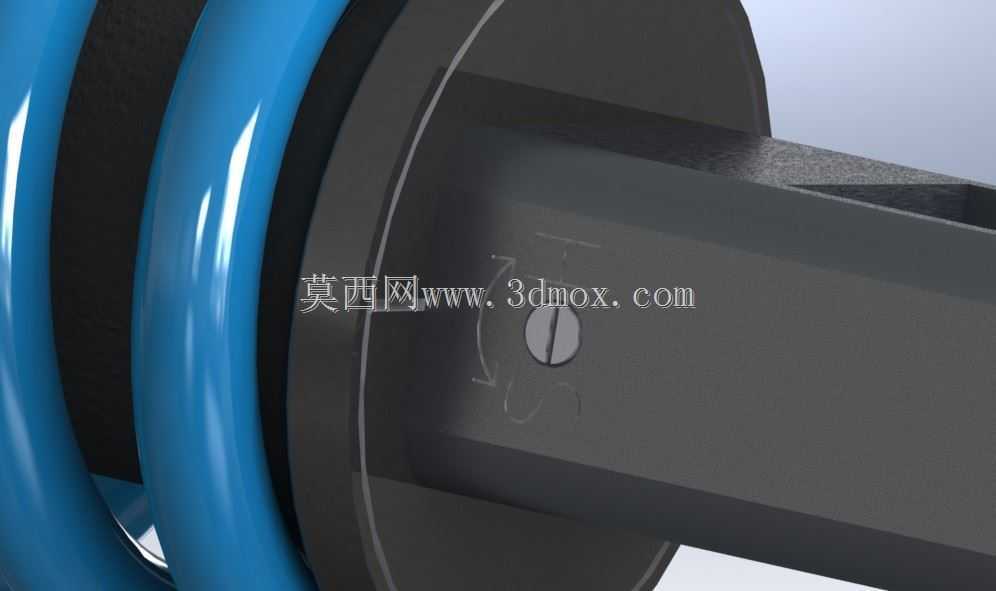

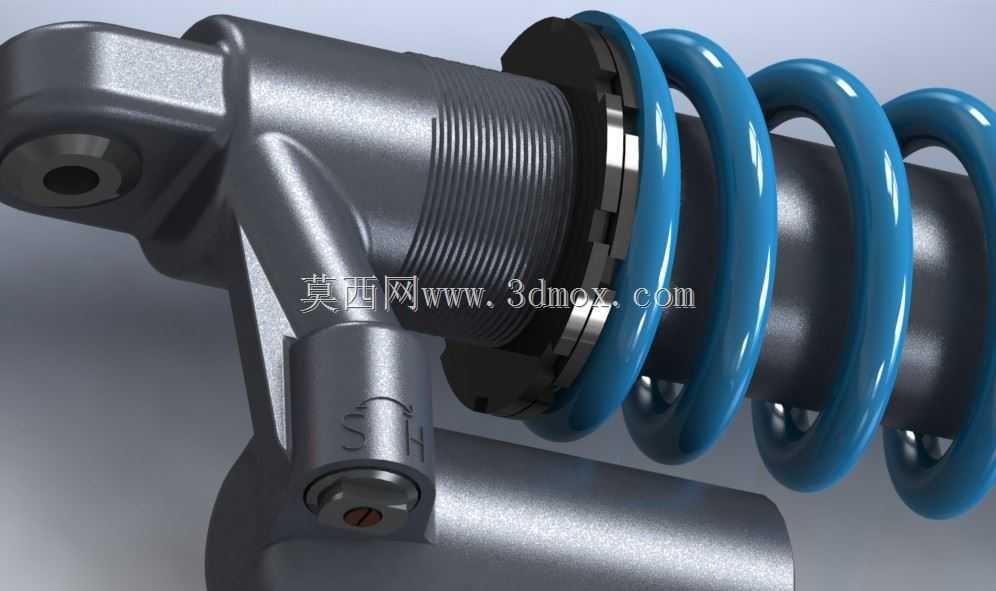

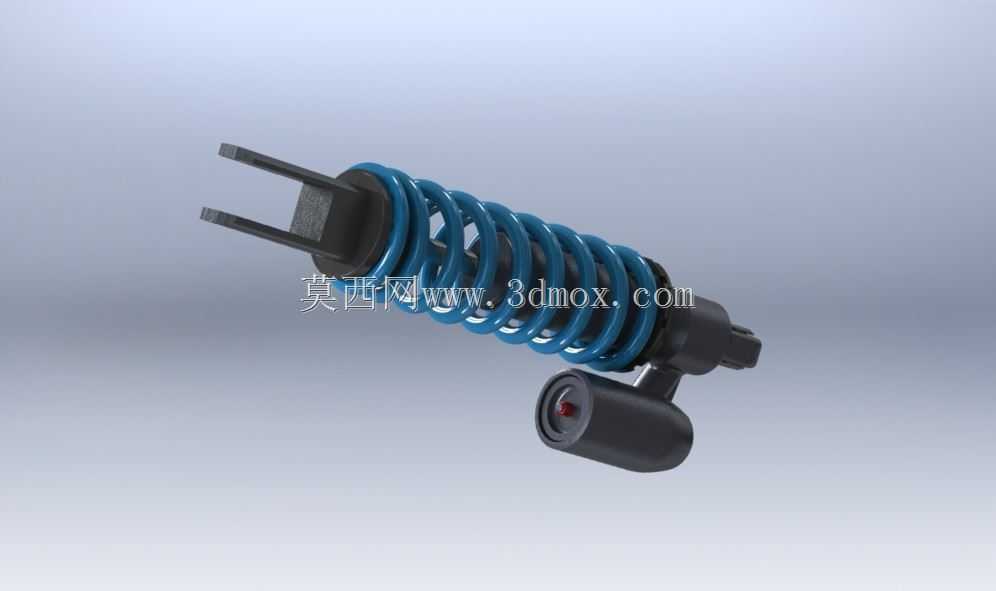

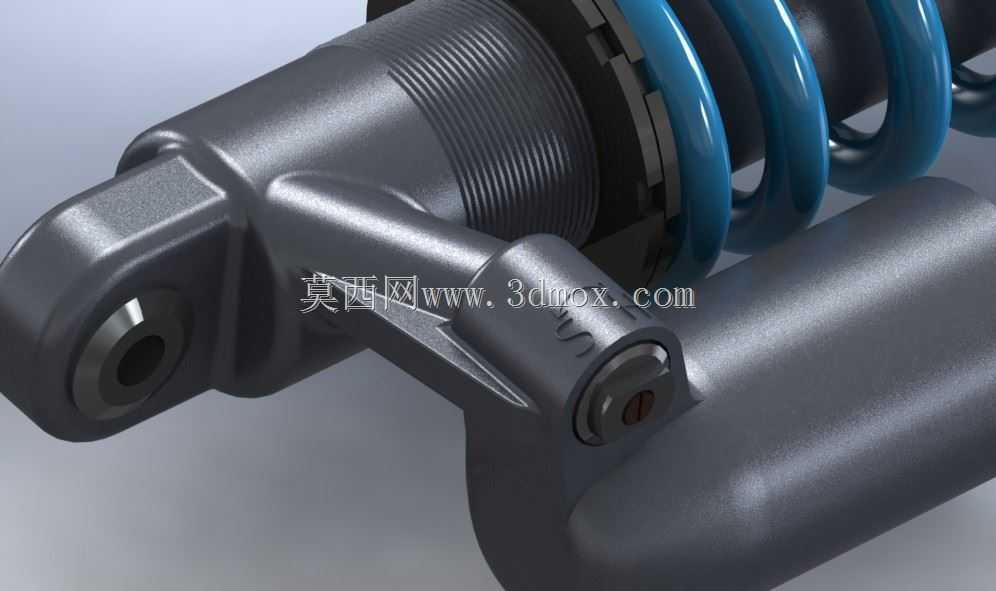

这款减震器主要适配中小排量越野摩托车的后悬架系统，在非铺装路面骑行、飞坡落地、连续颠簸路段行驶场景中，承担着缓冲路面冲击、衰减车身振动的核心作用，能避免轮组跳动时的冲击力直接传递到车架与骑手脚部，同时保证轮胎始终贴合地面，提升抓地力与操控稳定性。从结构设计来看，该减震采用螺旋弹簧与阻尼筒集成的布局，外置的蓝色螺旋弹簧承担主要的承载与冲击缓冲功能，弹簧的螺距、线径经过匹配调校，可应对越野场景下大行程压缩的载荷需求，不会出现压并失效的问题。阻尼筒部分集成了液压阻尼结构，下端的调节旋钮可针对不同骑行场景、骑手体重调整阻尼回弹速度，飞坡落地时能快速吸收冲击能量，连续颠簸时可避免弹簧反复弹跳带来的车身晃动感。安装边界方面，上端采用铰接式吊耳结构，可直接与摩托车后车架的安装座匹配，下端的连接结构适配后摇臂的安装点位，整体安装尺寸与CR85车型的后悬架行程完全匹配，不需要额外改装转接座即可直接装配。设计过程中优先考虑了越野场景的耐用性，阻尼筒的外壳采用高强度金属材质，表面做了耐磨处理，可抵御骑行过程中泥沙、碎石的飞溅撞击，弹簧表面的涂层具备防腐蚀性能，在泥泞、涉水场景下使用也不会轻易出现锈迹影响弹力。阻尼油路的设计兼顾了大冲击下的快速泄力与小振动的细腻过滤，日常林道穿越时能过滤掉路面细碎的颠簸，高速越野时也能提供足够的支撑性，避免过弯时侧倾过大。弹簧的预压行程预留了足够的调节空间，可根据不同载重、骑行风格调整初始软硬程度，适配不同骑手的使用习惯。整体结构没有冗余的设计，所有部件的布局都围绕减震的核心功能展开，铰接部位的间隙控制在合理范围，既保证活动顺畅，又不会出现旷量影响操控精度，阻尼筒的密封结构经过优化，可长时间使用不出现漏油问题，降低后期维护的频率。
