山地车SPANK款宽面防滑脚踏结构

　　山地越野骑行场景中，脚踏是直接连接骑乘者与整车动力传递路径的核心接触部件，其结构设计直接决定了复杂路况下的踩踏效率、操控稳定性与骑行安全系数。这款宽面平台脚踏针对重度越野、速降、Enduro等高强度骑行场景开发，区别于公路车窄面锁踏的设计逻辑，采用无锁平踏结构适配硬底山地骑行鞋，在林道穿越、飞包落差、急弯压弯等动作中，允许骑乘者快速调整脚位，同时保证足够的接触摩擦力避免脱脚风险。

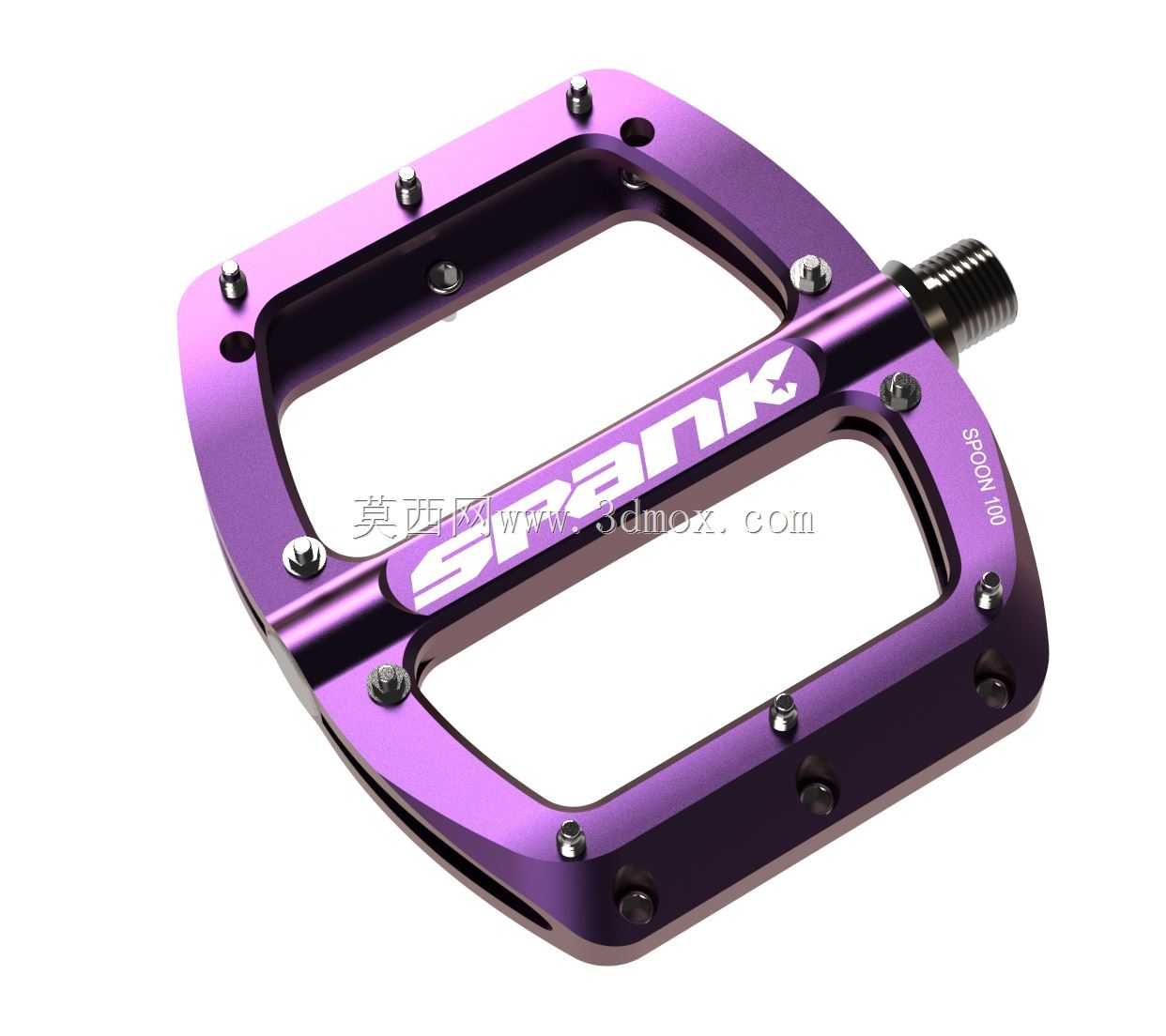

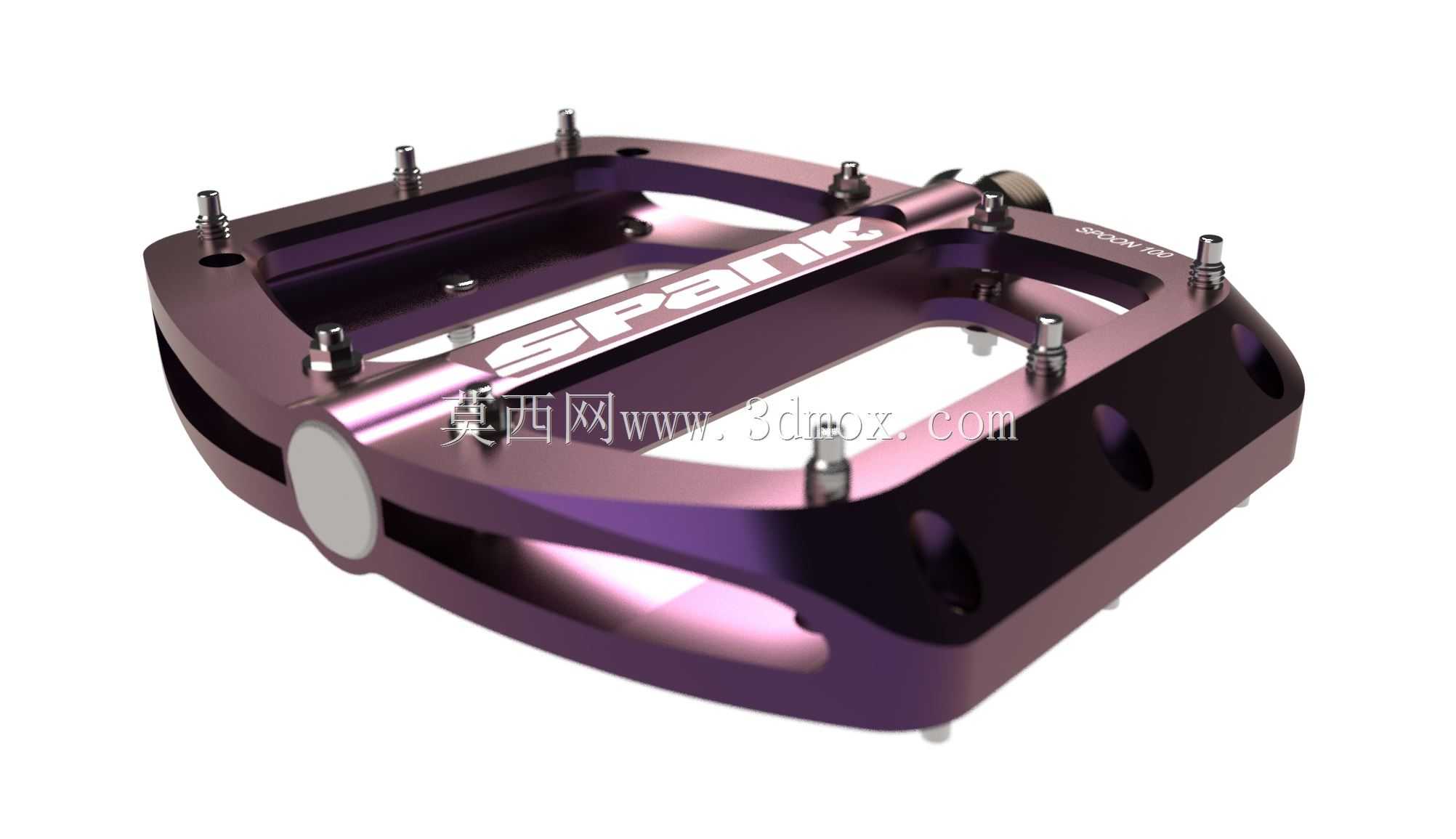

　　从功能特性来看，脚踏主体采用镂空框架式结构，在保证整体结构强度的前提下尽可能削减非受力区域的材料冗余，降低整车簧下重量，减少骑行过程中的无效负载。踏面四周均匀分布可替换式钢制防滑钉，防滑钉突出踏面的高度经过多轮实测调校，既能够嵌入骑行鞋鞋底的防滑纹路，在泥泞、湿滑、沙土覆盖的路况下依旧保持足够的抓附力，又不会因为突出过高导致鞋底过度卡滞，在需要快速卸力调整脚位时出现卡绊问题。踏面主体做了边缘倒角处理，在脚踏意外碰到岩石、树根等路面障碍物时，能够顺着斜面滑开，避免尖锐棱角卡滞障碍物导致整车失控摔车。

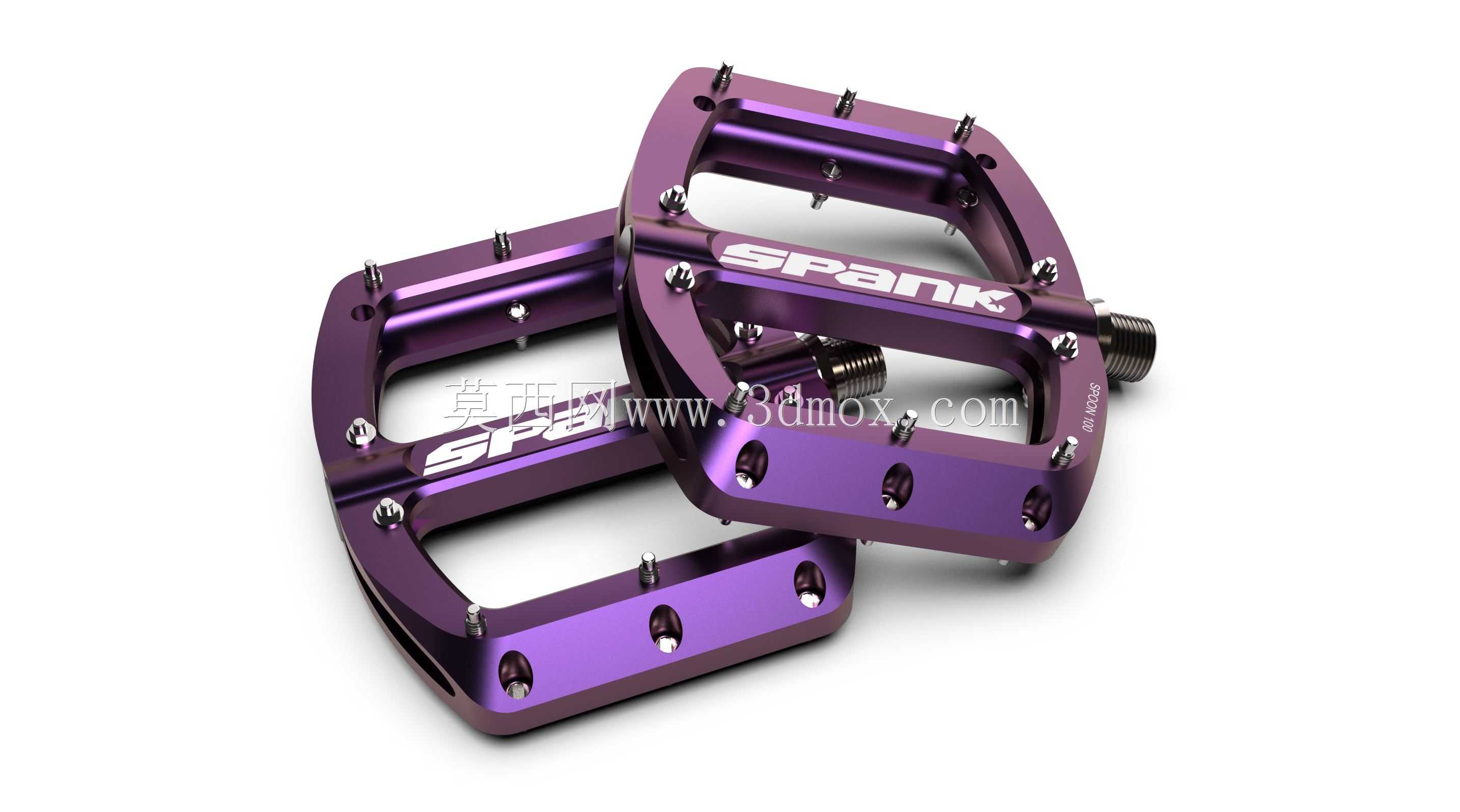

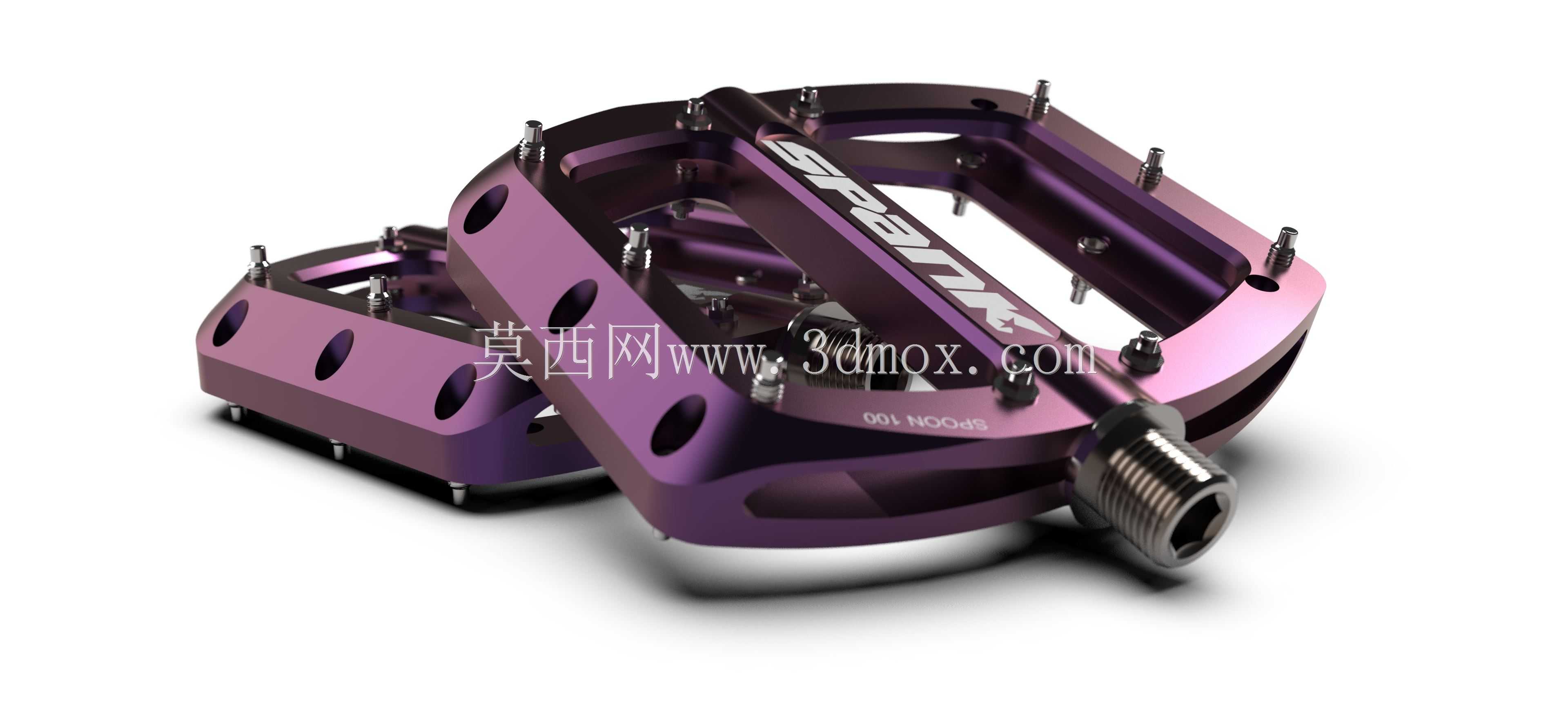

　　结构设计层面，脚踏采用左右对称的分体式轴芯安装结构，轴芯采用高强度铬钼钢材质，内置双培林加DU衬套的复合轴承结构，靠近曲柄侧采用深沟球培林承受径向踩踏载荷，外侧采用密封培林搭配DU衬套抵消侧向冲击力，同时多层密封结构能够阻挡泥水、沙尘进入轴承内部，延长轴承维护周期，适配山地骑行复杂的户外使用环境。主体框架采用6061铝合金经CNC一体铣削成型，相比铸造结构拥有更均匀的金属晶粒结构，抗冲击强度提升40%以上，表面采用阳极氧化处理，紫色氧化层硬度高、耐磨损，长期接触鞋底摩擦、泥水冲刷也不易出现掉漆、腐蚀问题。

　　安装边界与尺寸参数上，脚踏轴芯采用标准9/16英寸英制螺纹，适配市面上绝大多数山地车、速降车、BMX小轮车的曲柄安装孔位，无需额外改装即可直接替换安装。踏面整体长宽尺寸控制在110mm*105mm区间，相比普通平踏增加了15%的鞋底接触面积，能够分散长时间踩踏的脚底压力，避免长途骑行出现脚底酸痛问题；脚踏整体厚度控制在12mm以内，较低的堆叠高度能够降低骑乘者的重心高度，提升过弯时的整车稳定性，同时减少脚踏离地间隙不足导致的过弯刮蹭地面概率。

　　实际使用场景中，这款脚踏能够覆盖从日常休闲通勤、林道穿越到重度速降的全场景山地骑行需求，镂空的框架结构能够快速排出踩踏过程中带入的泥水、沙土，不会出现积泥导致踏面摩擦力下降的问题；可替换的防滑钉结构允许用户根据自身骑行习惯调整防滑钉数量与高度，日常通勤可以减少防滑钉数量避免刮擦裤腿，重度越野则可以装满防滑钉获得最强抓附力。轴芯的密封结构经过高压水枪冲洗测试，在日常整车清洗时不会出现水流入侵轴承的问题，维护时仅需定期拆开轴套补充润滑脂即可，无需频繁更换轴承部件。

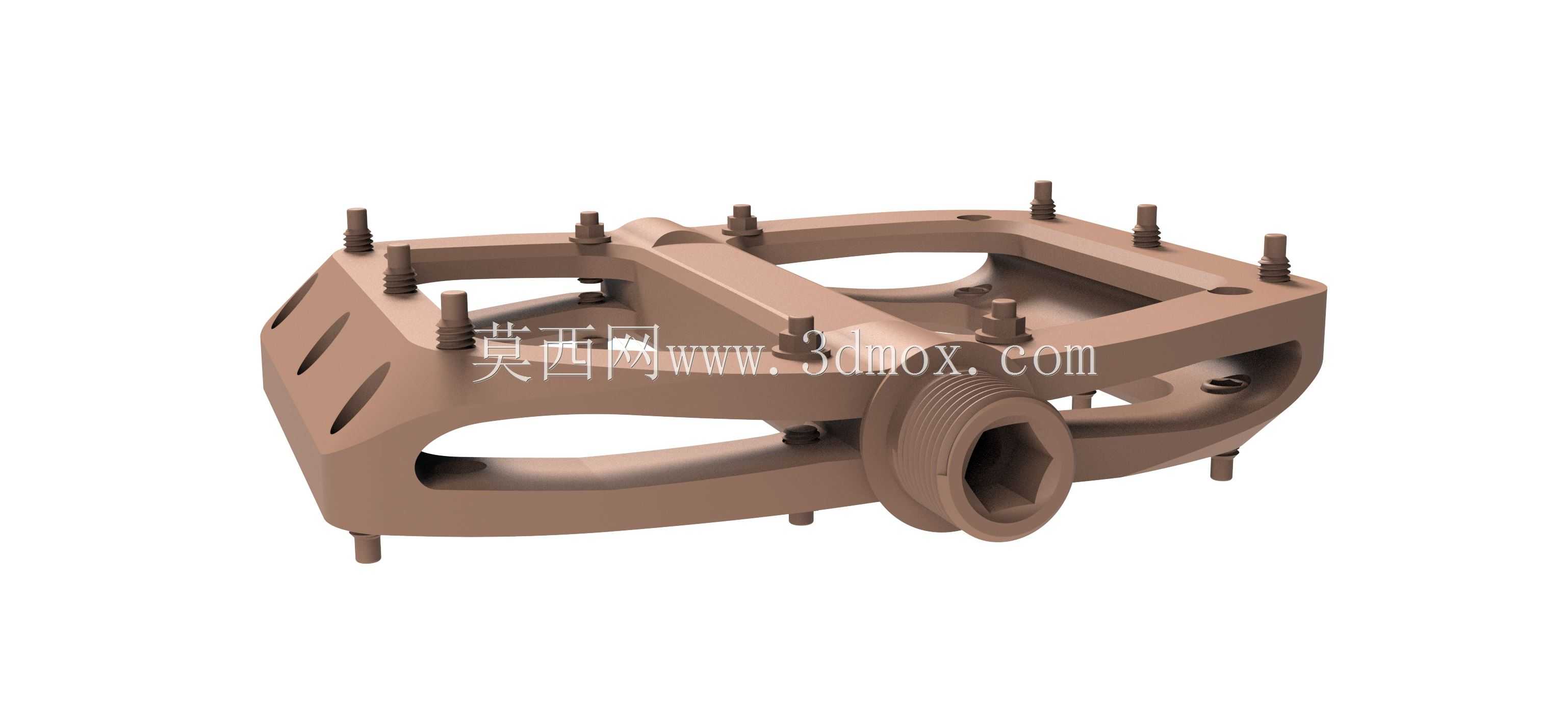

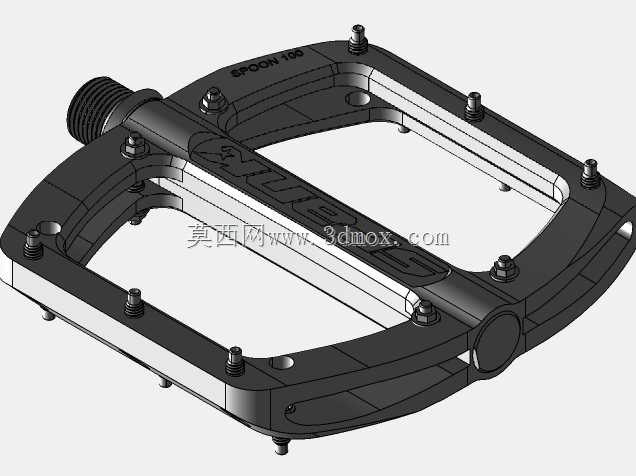

　　从建模还原角度来看，该结构完整还原了实物的所有装配细节，包括防滑钉的安装螺纹孔位、轴芯的轴承安装台阶、主体框架的减重镂空槽、侧面品牌标识的蚀刻凹槽，所有配合面的公差预留都符合实际机加工工艺要求，可直接用于结构验证、改装设计参考、骑行配件的开发打样，也可用于整车装配的干涉检查，验证脚踏与曲柄、车架后下叉的间隙是否符合设计要求，避免转向或者踩踏过程中出现部件碰擦问题。
