26寸越野摩托车辐条式后轮总成结构设计

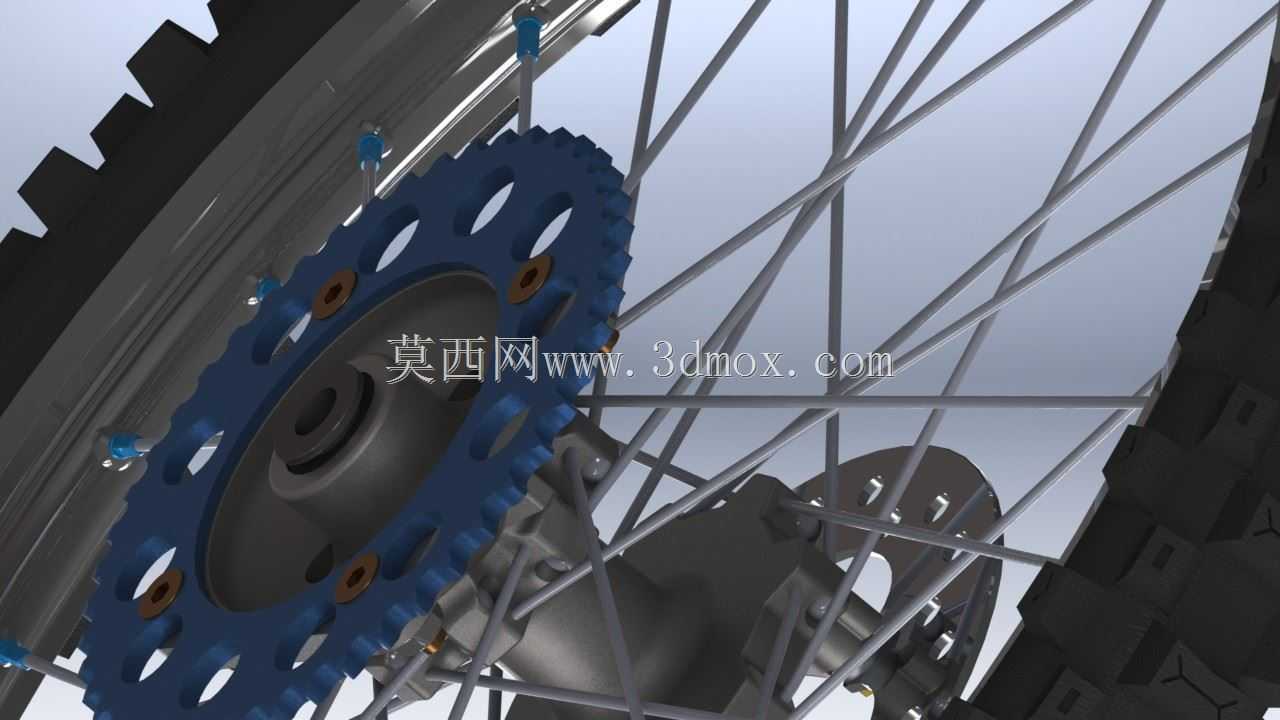

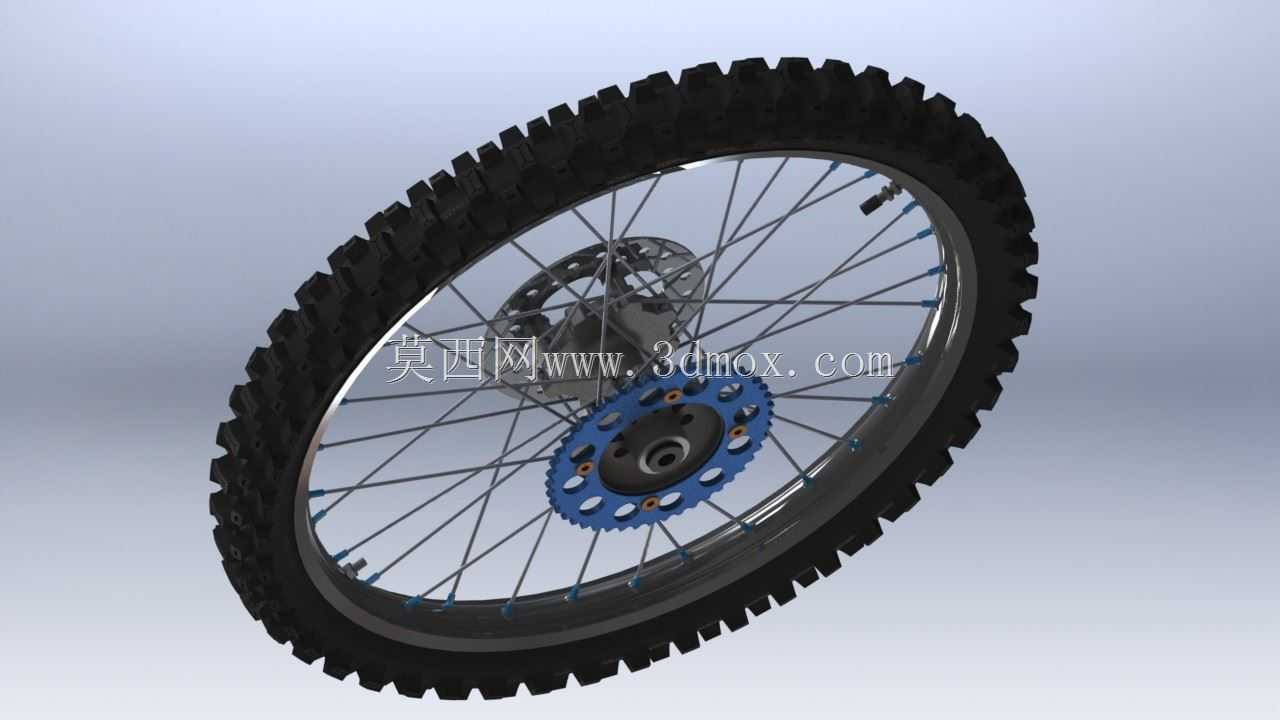

该后轮结构主要适配非道路场景使用的定制越野摩托车，针对林道穿越、场地越野等复杂骑行工况做了针对性的结构匹配，可承受飞坡落地的冲击载荷、非铺装路面的持续振动以及泥泞砂石环境下的耐磨需求。轮辋部分参考成熟1.4规格摩托车前轮辋的结构参数做适配调整，保证轮圈的径向圆跳动与端面圆跳动控制在越野骑行允许的公差范围内，同时兼顾轻量化与抗冲击强度，避免极限工况下出现轮辋变形、辐条孔开裂的问题。轮胎部分参考经典越野车型CR125的前轮胎纹特征做建模还原，大颗粒深胎纹的设计能够在松软泥土、砂石路面提供足够的抓地力，胎体结构预留了合适的充气变形空间，可缓冲路面传递的部分冲击。轮辐采用定制长度的钢丝辐条结构，将轮辋与CR85规格的后轮毂进行连接，每根辐条的长度、安装角度都经过匹配计算，装配后可通过辐条螺母调整张紧力，保证整个轮组的受力均匀，相比一体铸造轮辋，辐条结构的抗冲击韧性更强，在受到突发冲击时可通过微小的形变吸收能量，降低结构断裂的风险。轮毂上集成了制动盘与传动链轮的安装位，蓝色的链轮座通过螺栓与轮毂本体连接，可匹配对应规格的传动链条，将发动机输出的动力传递至轮组驱动车辆前进；制动盘采用通风碟形结构，安装在轮毂另一侧，可配合制动卡钳实现车辆的减速与驻车功能。整个轮组的所有零件建模精度控制在0.001英寸级别，各安装配合面的尺寸边界严格按照实际装配要求设定，可直接用于定制摩托车的整车装配干涉检查、运动仿真验证，也可作为同类越野车轮组改装设计的参考基准，在项目开发阶段可作为位置固定器使用，辅助确定后平叉、后制动卡钳、链条张紧机构等周边部件的安装位置，避免后续结构设计出现装配干涉问题。轮组的轴向安装尺寸、轮毂轴承位的配合公差、辐条的分布角度都经过反复校核，能够满足24匹左右动力输出的定制越野摩托车使用需求，适配非铺装路面的高强度骑行场景。
