轻型越野摩托车车架整车结构设计

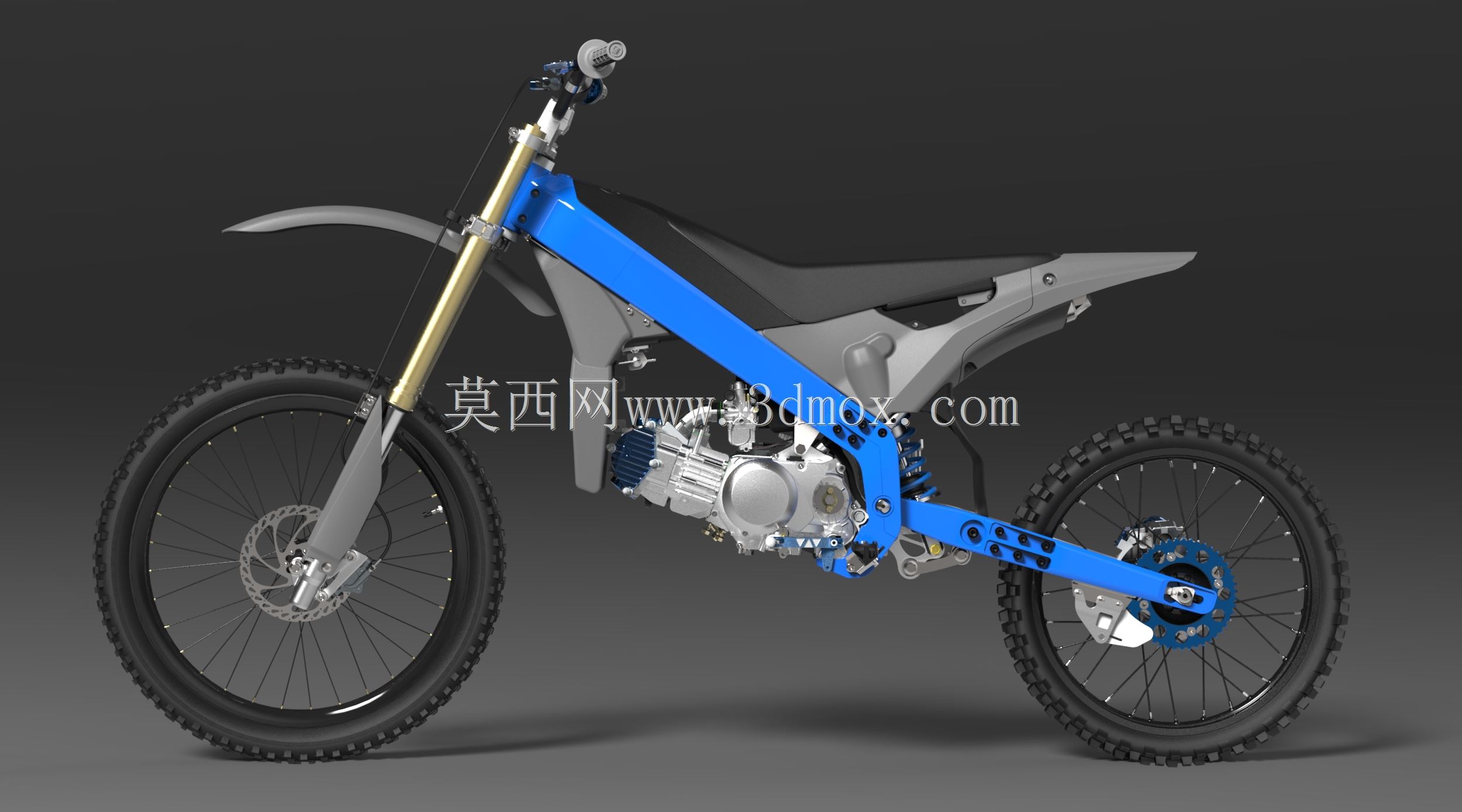

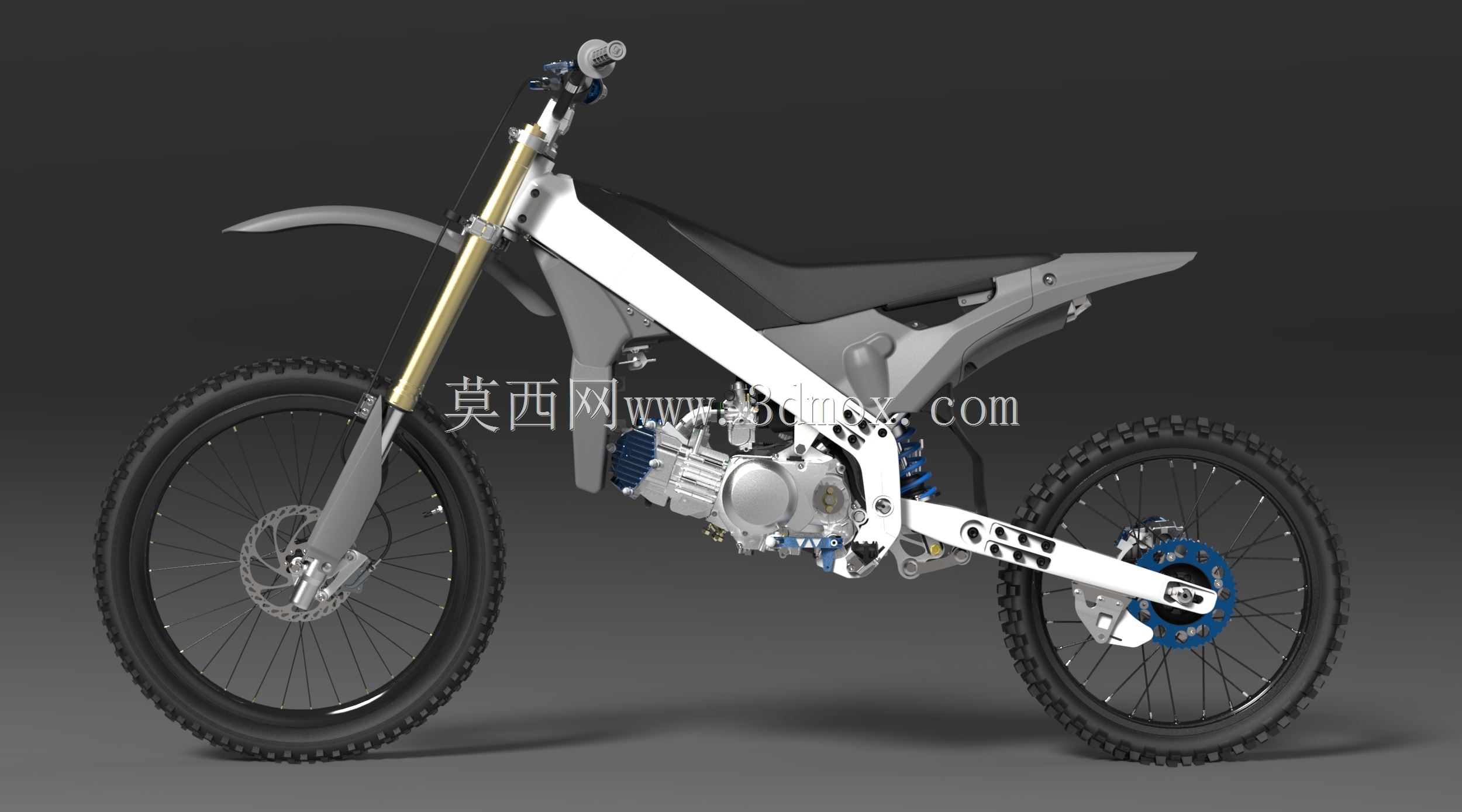

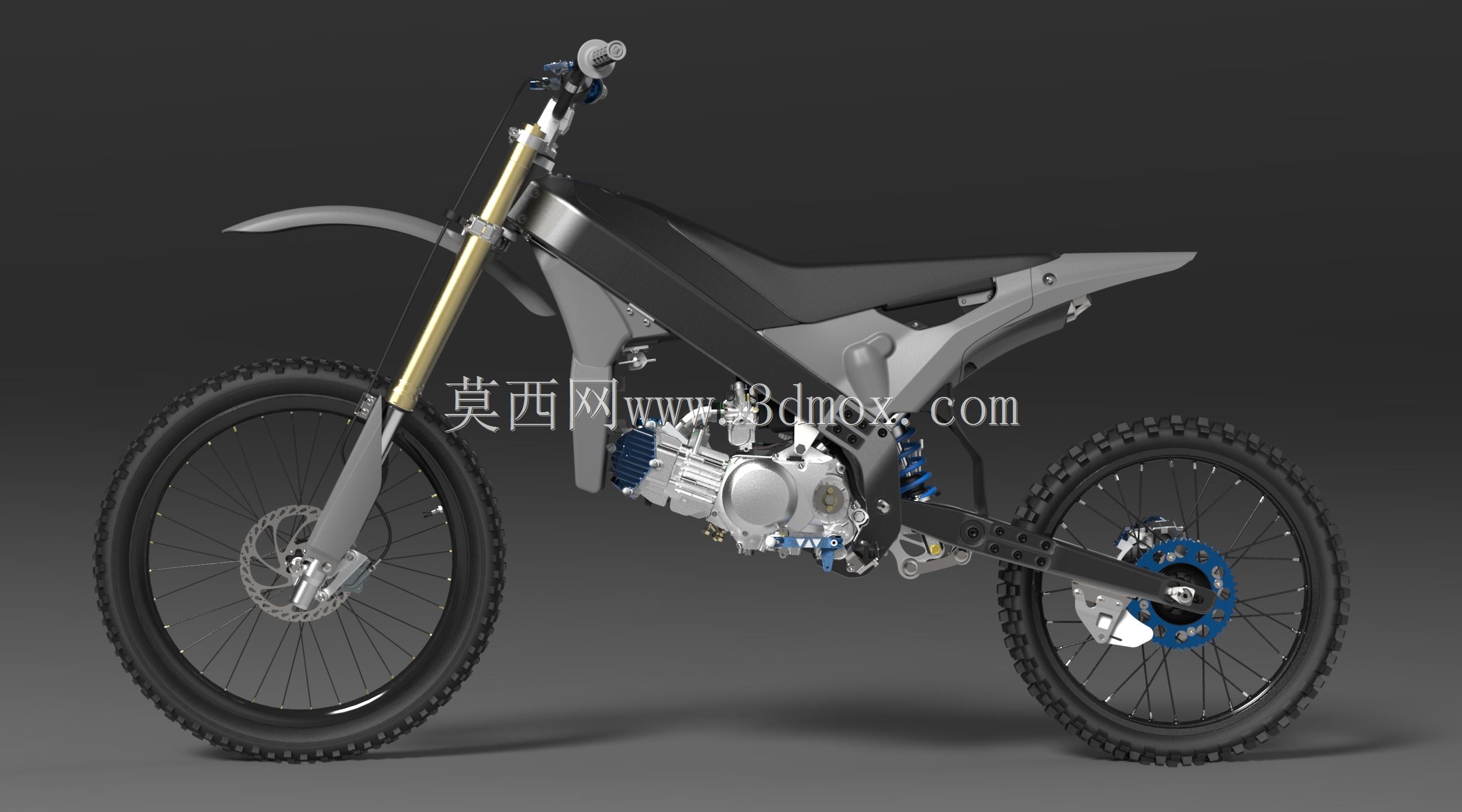

　　这套轻型越野摩托车结构围绕非铺装路面骑行、林间穿越、坡道攀爬和轻量化试验平台搭建展开，整车布置保留越野摩托高通过性姿态，同时把传统管材焊接车架改为可拆分的机加框架，使样车开发、小批量试制和局部改型都能绕开大型焊接工装。前悬架采用长行程正置前叉，前轮轴心、轮轴孔位、刹车盘安装面和挡泥板支撑点均按实车装配关系表达；后悬架通过摇臂、连杆和减震器形成多连杆受力路径，后轮驱动力经链条、链轮和轮毂传递到地面，减震器安装角度兼顾压缩行程与车架内部空间。

　　从使用边界看，整车需要承受跳跃落地、急加速抬头、弯道侧倾和低速撞石等复合载荷。车架主梁、转向立管附近、摇臂铰接区和后减震挂点是重点传力区域，模型中这些位置采用较厚的实体连接块与镂空加强筋组合，既保留6061铝合金CNC加工后的可制造性，也避免整块材料造成质量过大。前轮大直径深齿胎负责松散路面抓地，后轮宽胎提供牵引，胎齿、轮辐、轮毂、碟刹盘和卡钳位置均有明确几何关系，可用于检查转向极限、轮胎跳动间隙和链条张紧范围。

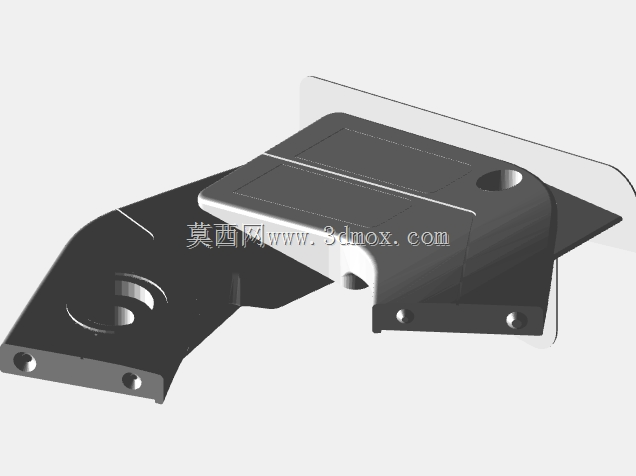

　　设计思路上，框架不依赖焊接，主要构件通过螺栓副组合。这样处理的直接价值在于运输和试制：主梁、尾架、发动机吊耳、摇臂连接件可拆成扁平或规则包件，加工后按孔位装配；当某个安装点在测试中出现应力集中，只需重新加工局部板件，不必报废整副焊接车架。孔系布置遵循同轴、对称和便于刀具进出的原则，侧面大孔用于减重，小孔承担螺栓定位，关键铰接处保留衬套压入空间。发动机舱围绕单缸动力单元布置，缸体、缸头、散热片、离合器侧盖、链轮输出轴和排气接口均保留外形，便于校核脚踏、换挡杆、链条线和护板之间的干涉。

　　外形与安装关系方面，车把、手把胶、离合制动操纵件位于转向管柱上方，座椅沿主梁向后收窄，尾部号牌和后挡泥区域留出减震压缩空间。油箱、座垫、侧盖和前后挡泥板形成连续越野轮廓，但结构件并不被外观件遮蔽，工程师可直接观察发动机吊点、车架螺栓、后摇臂转轴和链轮中心线。前刹车盘随前轮转动，卡钳固定在前叉下端；后刹车盘与轮毂同轴，卡钳支架靠近摇臂后部，制动软管和线缆走向可在三维环境中继续细化。

　　在工程评审中，这类模型适合用于车架拓扑讨论、焊接与免焊方案对比、铝合金切削件成本评估、悬架运动学校核以及电动化改装参考。若改为电驱动，燃油发动机所占空间可由电机、控制器和电池包替代，主梁内侧与座垫下方是主要布置区域；若保持燃油动力，则需重点复核发动机振动隔离、链轮共面、排气热防护和脚踏操作空间。整车离地间隙、前叉倾角、摇臂长度、轮距和后轴调节槽共同影响操控稳定性，模型把这些硬点以可见结构呈现，方便后续在装配环境中测量、改孔位和出工程图。
