摩托车外置气囊后减震结构设计

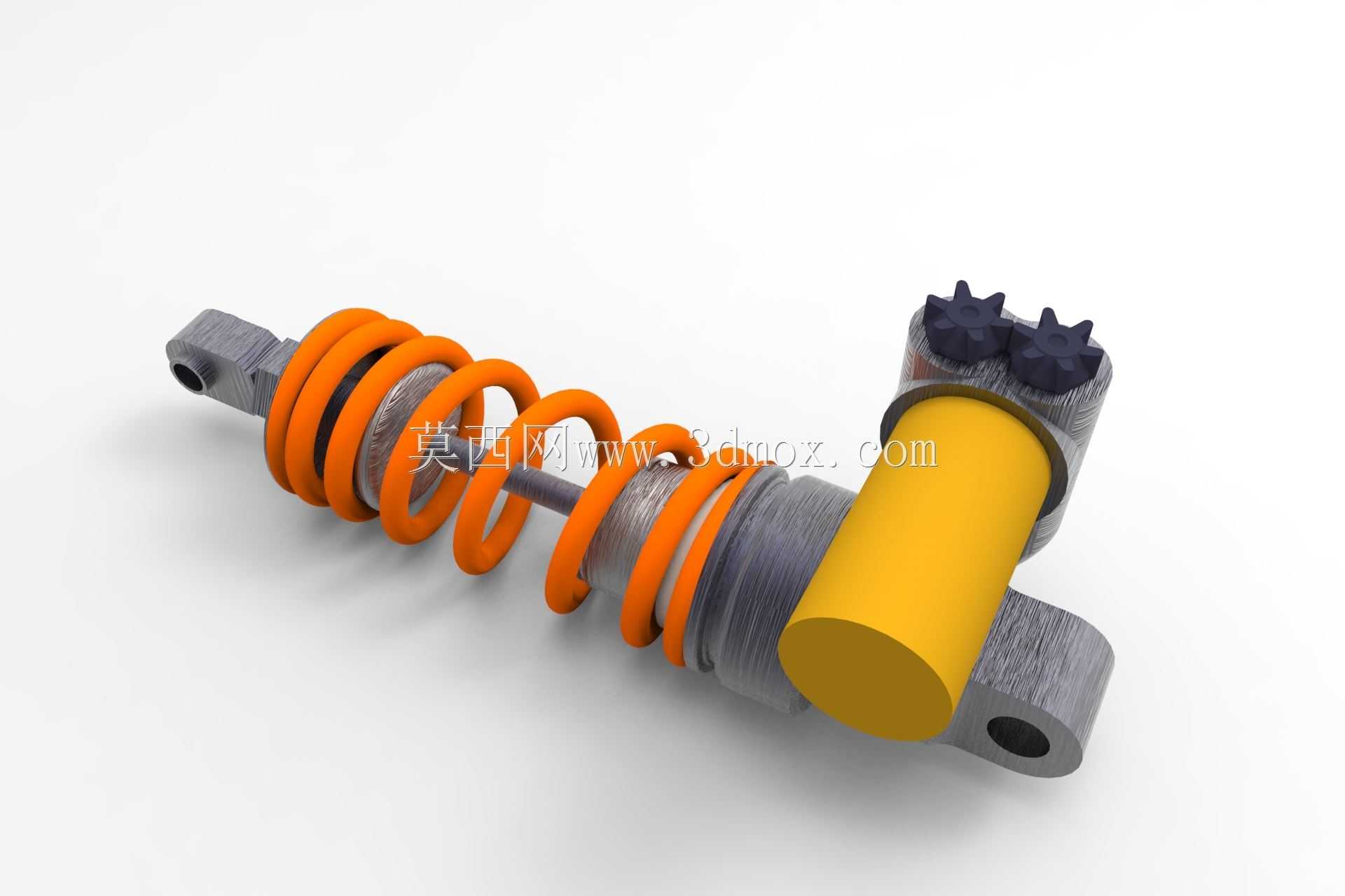

这款后减震结构主要应用于跨骑式摩托车、越野摩托车的后悬架系统中，安装在车架后摇臂与主车架的连接点位之间，核心作用是过滤骑行过程中路面传递到车身的颠簸冲击，吸收车轮弹跳产生的震动能量，避免刚性冲击直接传递到驾乘人员身上，同时在车辆过弯、急加速、紧急制动时提供足够的支撑力，维持后轮的抓地性能，保障骑行过程的操控稳定性与乘坐舒适度。从功能特性来看，该结构采用螺旋弹簧搭配外置阻尼筒体的组合设计，橙色高强度螺旋弹簧负责承载车身重量与冲击载荷的初步缓冲，侧置的黄色阻尼筒体内部填充阻尼介质，通过介质流经阀系的阻尼效应消耗弹簧往复运动的能量，避免弹簧出现多余的余震弹跳，顶部的调节旋钮结构可根据载重情况、骑行路况调整弹簧预紧力与阻尼软硬，适配不同体重骑手、不同载重场景以及铺装路面、非铺装越野路面的使用需求。在设计思路上，整体采用分体侧置布局，将阻尼储油筒体独立布置在弹簧主体侧方，相比传统一体式后减震拥有更大的阻尼介质储量，长时间连续工作时阻尼性能衰减更慢，更适合长距离骑行与复杂越野路况使用；连接端采用双吊耳式衬套安装结构，两端的安装孔位匹配通用摩托车后摇臂与车架的安装销轴尺寸，吊耳部位做了加厚加强处理，可承受大冲击载荷下的拉扯力，避免安装部位出现断裂失效；弹簧采用变节距设计，在小幅度颠簸时提供较软的初段滤震效果，大幅度压缩时节距贴合提供更强的支撑力，兼顾日常通勤的舒适性与激烈驾驶的支撑性。外形尺寸方面，整体结构紧凑，安装孔中心距适配多数125cc到400cc排量摩托车的后悬架安装空间，弹簧外径、阻尼筒体直径都预留了足够的安装间隙，不会与后摇臂、后轮、挡泥板等周边部件发生运动干涉，安装时只需对准两端吊耳孔位穿入固定销轴、锁紧固定螺母即可完成装配，无需对原车结构做额外改装，替换适配性较强。
