HECO离心泵叶轮精密结构设计

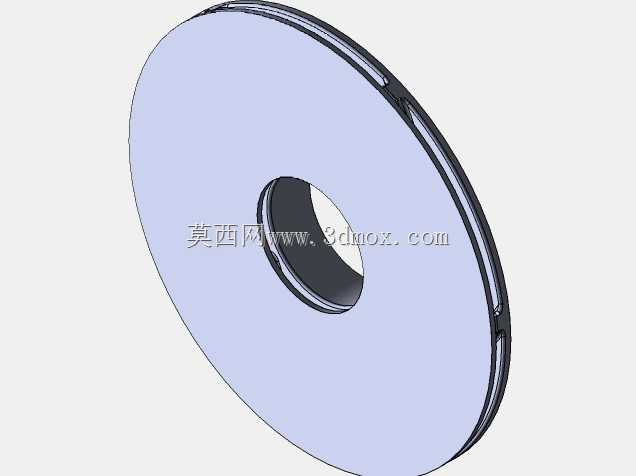

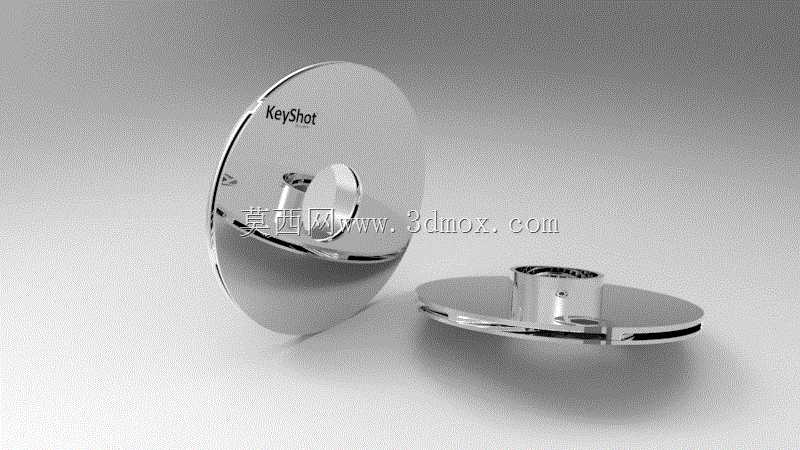

离心泵作为流体输送领域的核心通用设备，广泛应用于市政供水、工业循环水系统、化工介质输送、农业排灌、暖通空调水循环等诸多场景，承担着将原动机机械能转化为流体压力能与动能的关键作用，而叶轮作为离心泵唯一的做功核心部件，其结构设计的合理性直接决定整泵的水力效率、运行稳定性、抗汽蚀性能与使用寿命。本次设计的HECO系列配套离心泵叶轮，针对中低压清水及低粘度理化特性接近清水的介质输送场景优化，适配单级单吸悬臂式离心泵的安装腔体，可覆盖常规民用供水、小型工业循环系统的流量扬程需求。从功能特性来看，该叶轮采用闭式叶轮结构形式，由前后盖板、扭曲叶片、轮毂三部分组成一体结构，相比开式、半开式叶轮，闭式结构在输送洁净无大颗粒杂质的介质时，能有效减少叶轮内部的容积损失与流动泄漏，在额定工况点可实现更高的水力效率，同时降低流体在叶轮流道内的紊流脉动，减少泵运行过程中的振动与噪音，提升整机运行的平稳性。设计过程中，首先基于目标工况的流量、扬程参数完成水力设计计算，确定叶轮的进出口直径、叶片出口安放角、叶片包角、流道过流面积等核心水力参数，叶片采用空间扭曲曲面造型，能够更好地适配流体从叶轮轴向入口到径向出口的流向转变，减少流体在叶片入口处的冲击损失，同时优化流道的扩散角度，避免流道内出现脱流、漩涡等不良流态，提升叶轮的高效区覆盖范围，让泵在一定的流量波动区间内都能保持较高的运行效率。在结构与安装边界设计上，叶轮的轮毂内孔采用标准的键连接传动结构，与泵轴的配合尺寸严格匹配对应型号泵的轴径公差要求，保证扭矩传递的可靠性，同时轮毂端面设置有密封定位台阶，可与轴封部件配合形成可靠的密封腔，避免输送介质沿泵轴方向泄漏；叶轮前后盖板的外圆尺寸与泵体的蜗壳腔体间隙控制在合理范围，既保证装配时不会与泵体、泵盖发生运动干涉，又能尽可能减少叶轮出口与蜗壳之间的环流损失；叶轮的轴向定位尺寸与泵轴的轴肩、锁紧螺母的安装位置完全适配，装配后可保证叶轮与泵体蜗壳的对中精度，避免运行过程中出现偏磨问题。此外，叶轮的整体结构做了动平衡适配设计，对称分布的叶片结构与均匀的壁厚设计，能够降低叶轮做动平衡时的去重量，提升叶轮的动平衡精度等级，进一步减少泵组运行时的径向跳动，延长轴承与机械密封的使用寿命，适配长期连续运行的工况需求。
