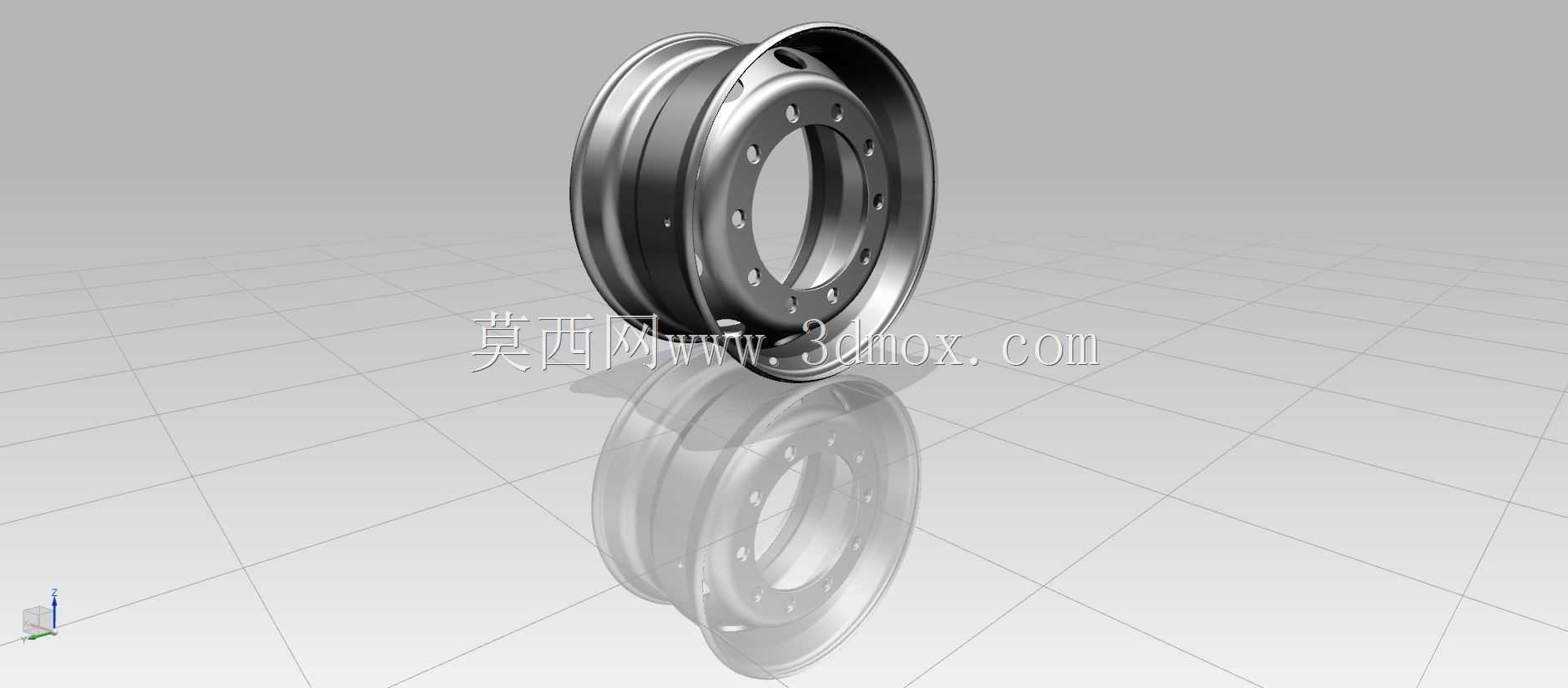

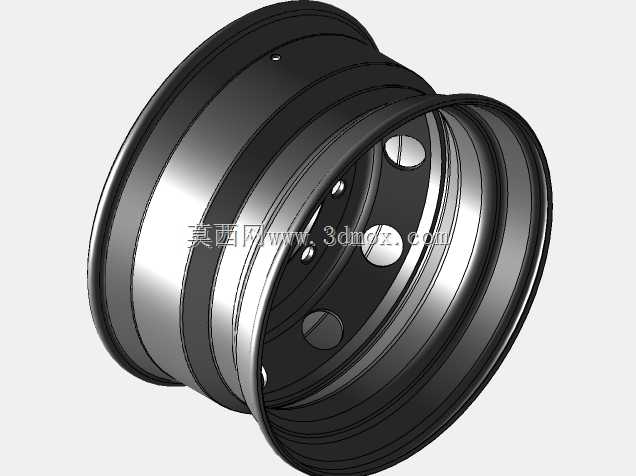

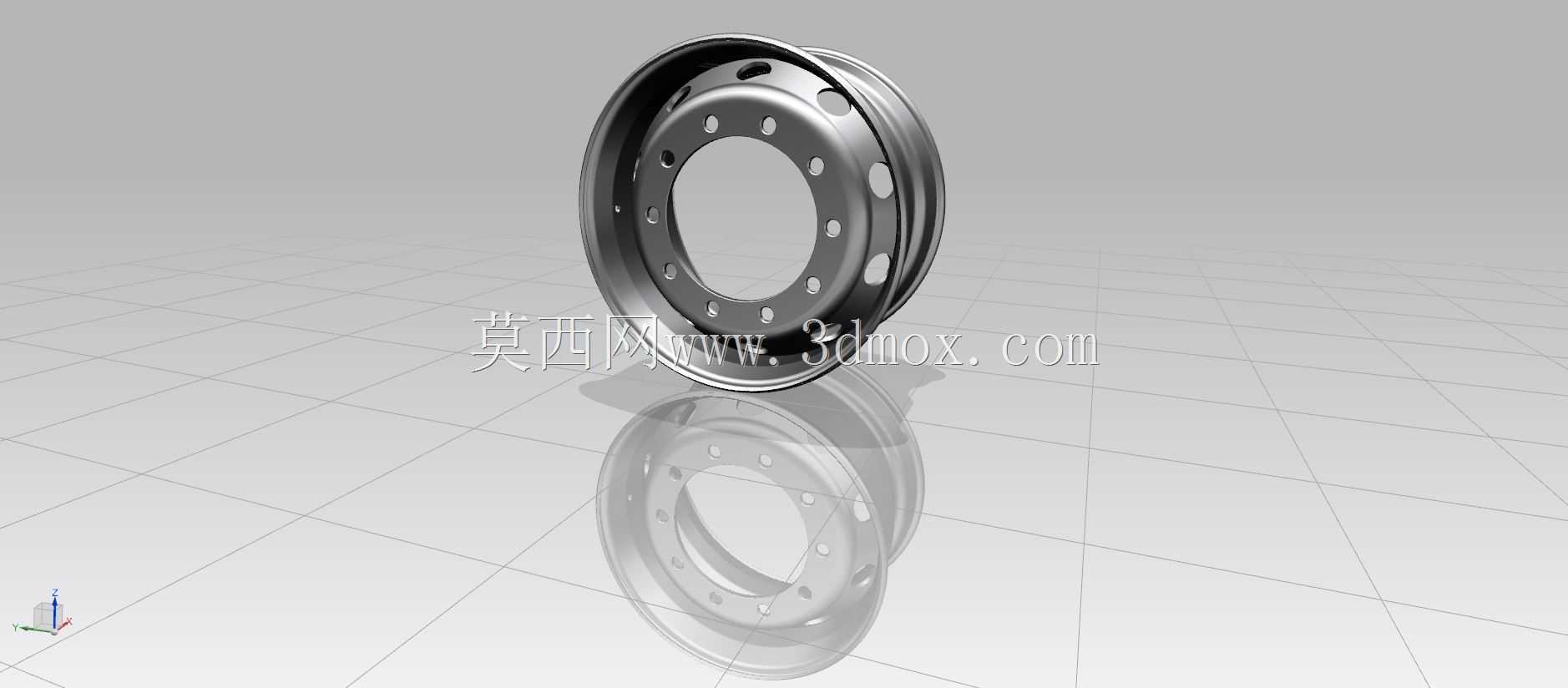

22.5×11.75英寸重载卡车钢制轮圈结构设计

这款重载卡车钢制轮圈主要应用于重型货运卡车、长途干线物流牵引车、工程自卸车等商用车辆的行走系统，是连接轮胎与车桥轮毂的核心承载部件，直接承担车辆满载状态下的垂直载荷、行驶过程中的横向侧向力以及加减速、制动时产生的扭矩冲击，其结构可靠性直接关系到商用车的行驶安全与运营效率。在实际道路运输场景中，这类大尺寸钢圈适配宽基重载真空轮胎，能够在高负荷、长距离连续行驶的工况下保持结构稳定性，相比小尺寸轮圈可承载更高的额定载荷，同时降低轮胎滚动阻力，帮助提升车辆燃油经济性。

从产品功能特性来看，该钢圈采用高强度热轧钢材一体滚压成型工艺制作，轮缘部位做了加厚强化处理，能够抵御车辆行驶中遇到路肩磕碰、碎石冲击带来的形变风险；圆周均匀分布的螺栓孔采用高精度冲压加工，保证与轮毂安装面的贴合度，避免高速行驶时出现轮圈抖动、螺栓松动的问题；轮辋的槽道结构经过优化设计，既满足轮胎拆装时的操作空间需求，又能保证充气后轮胎胎圈与轮圈贴合面的密封性能，适配无内胎真空轮胎的使用要求，减少行驶中爆胎、慢漏气的故障概率。

在设计思路上，这款轮圈围绕重载工况的核心需求做了针对性的结构优化：整体采用等强度设计理念，在保证整体结构刚度、抗疲劳强度满足额定载荷要求的前提下，通过优化截面壁厚分布尽可能降低轮圈自身重量，减少车辆非簧载质量，提升悬挂系统的响应表现；轮辐部位的通风开孔经过流场优化，行驶过程中能够引导气流穿过刹车鼓区域，带走制动过程产生的热量，降低制动系统热衰减的风险，提升长下坡路段的行驶安全性。

从安装边界来看，该轮圈标称尺寸为22.5英寸×11.75英寸，对应适配轮辋直径22.5英寸、断面宽度11.75英寸的宽基重载轮胎，安装时需匹配对应孔距的重型卡车轮毂，安装面的平面度公差控制在极小范围内，保证轮圈与轮毂完全贴合，螺栓按照规定扭矩对角紧固后即可实现可靠连接，能够适配多数主流重型商用车的前桥与驱动桥安装要求，在公路货运、工程转运等场景中都能稳定发挥承载作用。
