螺旋锥齿轮传动组件结构设计

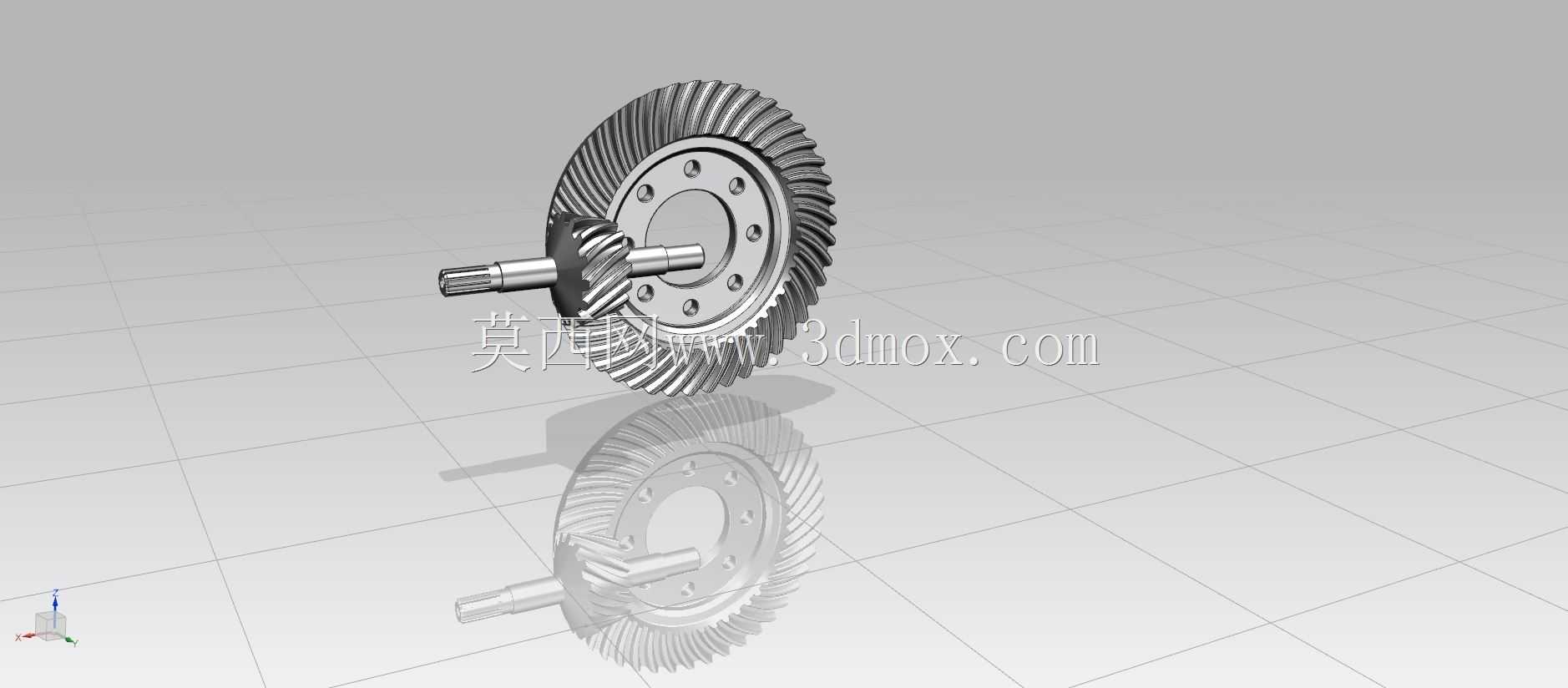

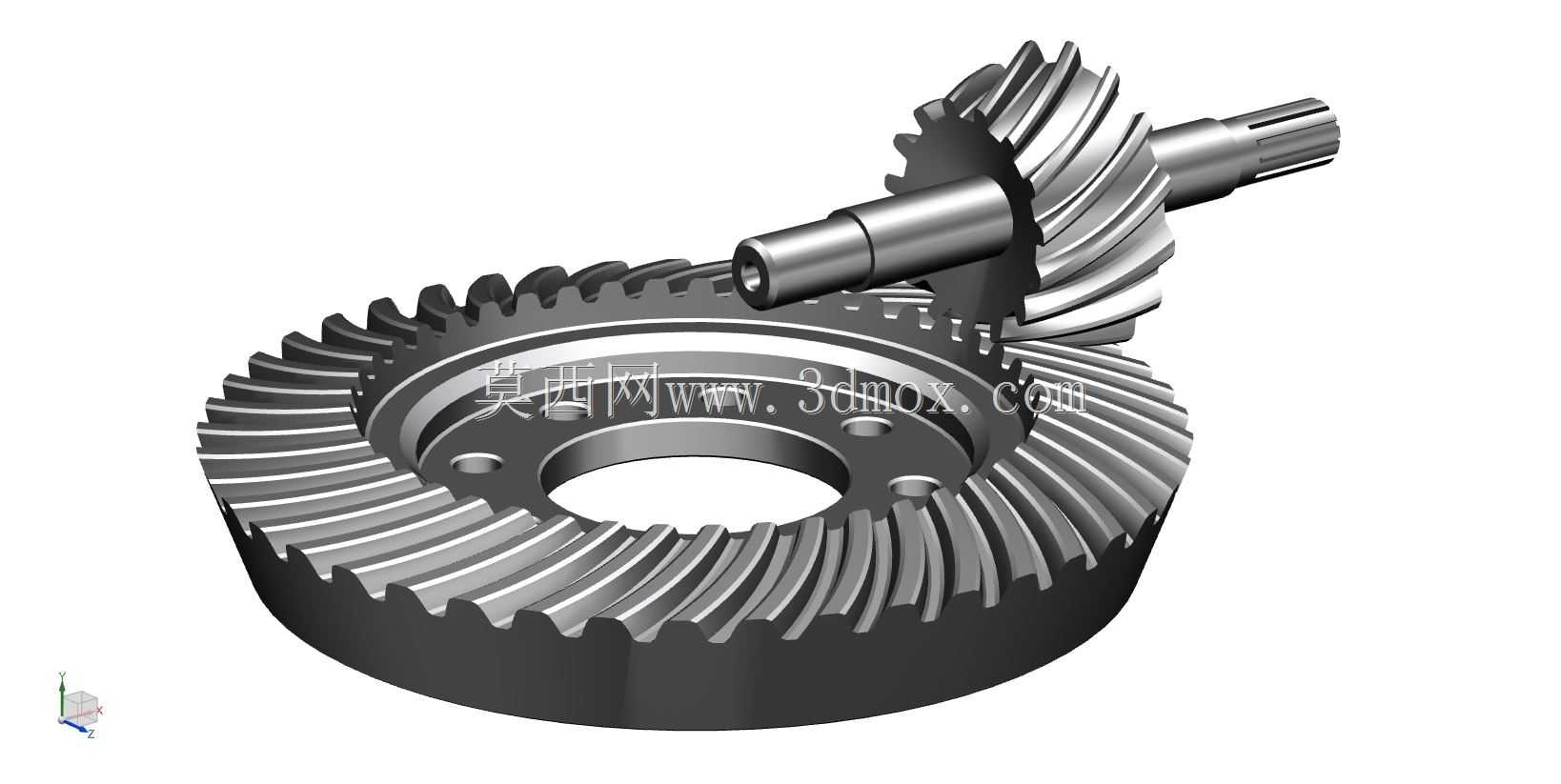

这套螺旋锥齿轮传动组件，核心用于相交轴间的运动与动力传递场景，在差速器、机床主轴传动箱、农业机械动力分配单元、工程机械行走驱动端都能见到这类结构的应用，它能在空间交错的两轴间实现稳定的扭矩传输，适配需要改变传动方向的动力布局。从结构设计逻辑来看，主动小锥齿轮采用轴齿一体化设计，齿轮轴端预留了花键连接位，可直接与动力输出端的联轴器或花键套配合，省去额外的齿轮与轴的连接装配环节，既减少了装配累积误差，也提升了传动链的整体刚性，避免高速重载下连接位出现松动窜动。从动大锥齿轮的轮盘上均匀布置了6个安装通孔，孔位分布与安装基准面的形位公差经过严格校核，安装时可通过螺栓将大轮固定在配套的连接法兰或差速器壳体上，安装面的平面度要求控制在0.02mm以内，防止装配后齿轮出现偏载，引发齿面异常磨损或传动噪音。齿形采用渐开线螺旋齿设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入和退出啮合状态，重合度更大，传动过程更平稳，冲击与噪音明显更低，能承受更高的线速度与更大的传动载荷。设计过程中需要严格控制两轴的安装距，主动轮的安装定位轴肩到啮合节点的距离、从动轮的安装基准面到啮合节点的距离都有明确的尺寸边界，装配时如果安装距偏差超过允许范围，会导致齿面接触区偏移，轻则降低传动效率、加剧齿面磨损，重则出现轮齿折断的失效风险。齿侧间隙也需要根据应用场景调整，用于精密传动的场景侧隙控制在0.05-0.1mm区间，用于重载冲击的工况可适当放大侧隙，避免热胀后轮齿卡滞。这套组件的外形边界在设计时充分考虑了配套箱体的内部空间，大轮的最大外圆直径、小轮轴的轴向伸出长度都做了适配性优化，既保证轮齿有足够的啮合强度，也不会与箱体内壁、其他周边零部件发生运动干涉。在实际选型应用中，需要结合传递的额定扭矩、输入转速、传动比要求匹配对应的模数与齿宽参数，齿宽过大容易引发齿端应力集中，齿宽过小则会降低轮齿的承载能力，通常螺旋锥齿轮的齿宽取外锥距的1/3左右，能在强度与结构紧凑性之间取得最优平衡。
