五辐星形乘用车铝合金轮辋结构设计

　　这款轮辋的孔位布局采用5×120的节圆直径设定，适配市面上多数德系后驱平台乘用车以及部分中型SUV的转向节安装接口，中心孔与轴头的配合公差按照过渡配合设计，装配时可保证轮辋与车轴的同轴度，避免高速行驶时出现径向跳动引发的方向盘抖动问题。ET40的偏距设定，是在轮眉宽度与悬架摆臂运动边界之间做的平衡取值，既不会让轮辋过于靠外蹭到轮眉内衬，也不会因偏距过小导致轮辋内侧与减震器、刹车卡钳发生运动干涉，在匹配大四活塞刹车卡钳时，轮辋辐条背面预留的12mm间隙可满足卡钳安装后的避让需求，无需额外加装法兰盘调整轮距。

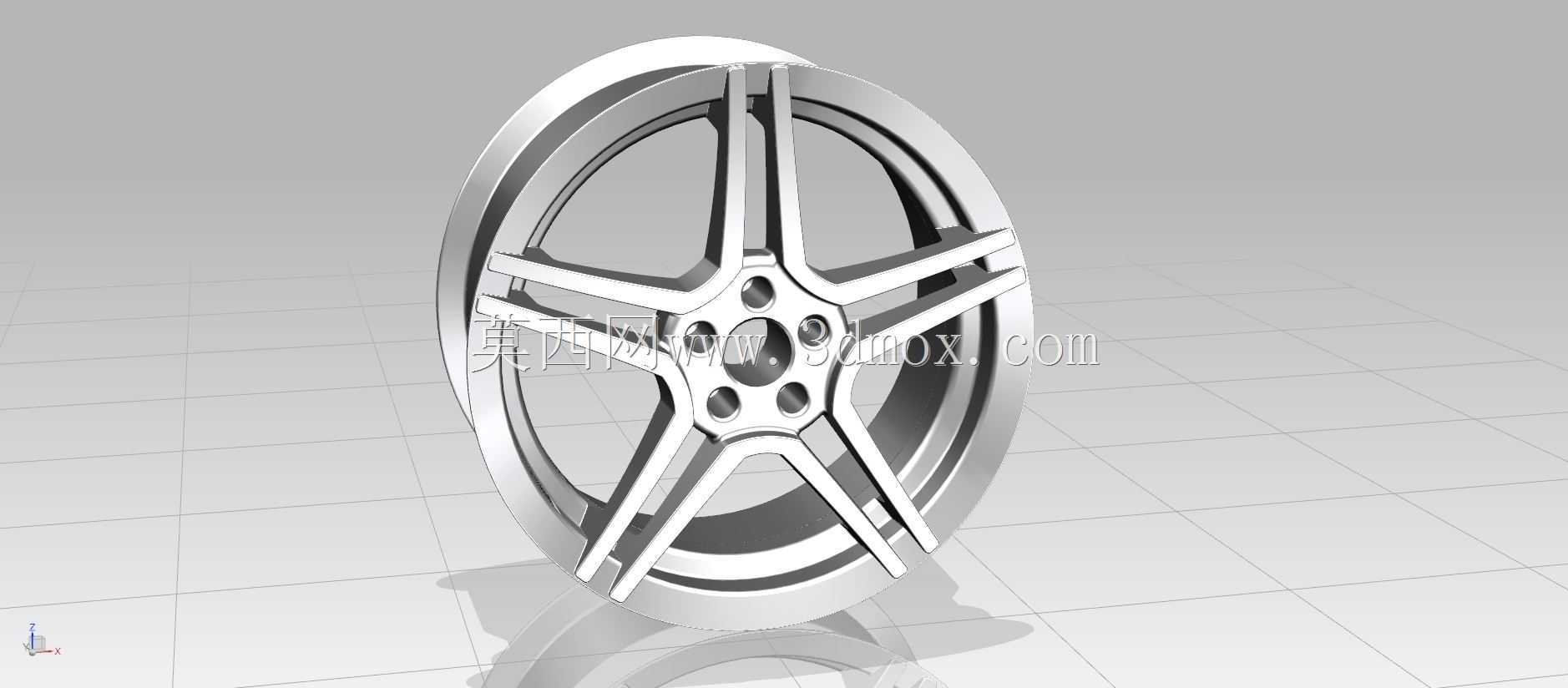

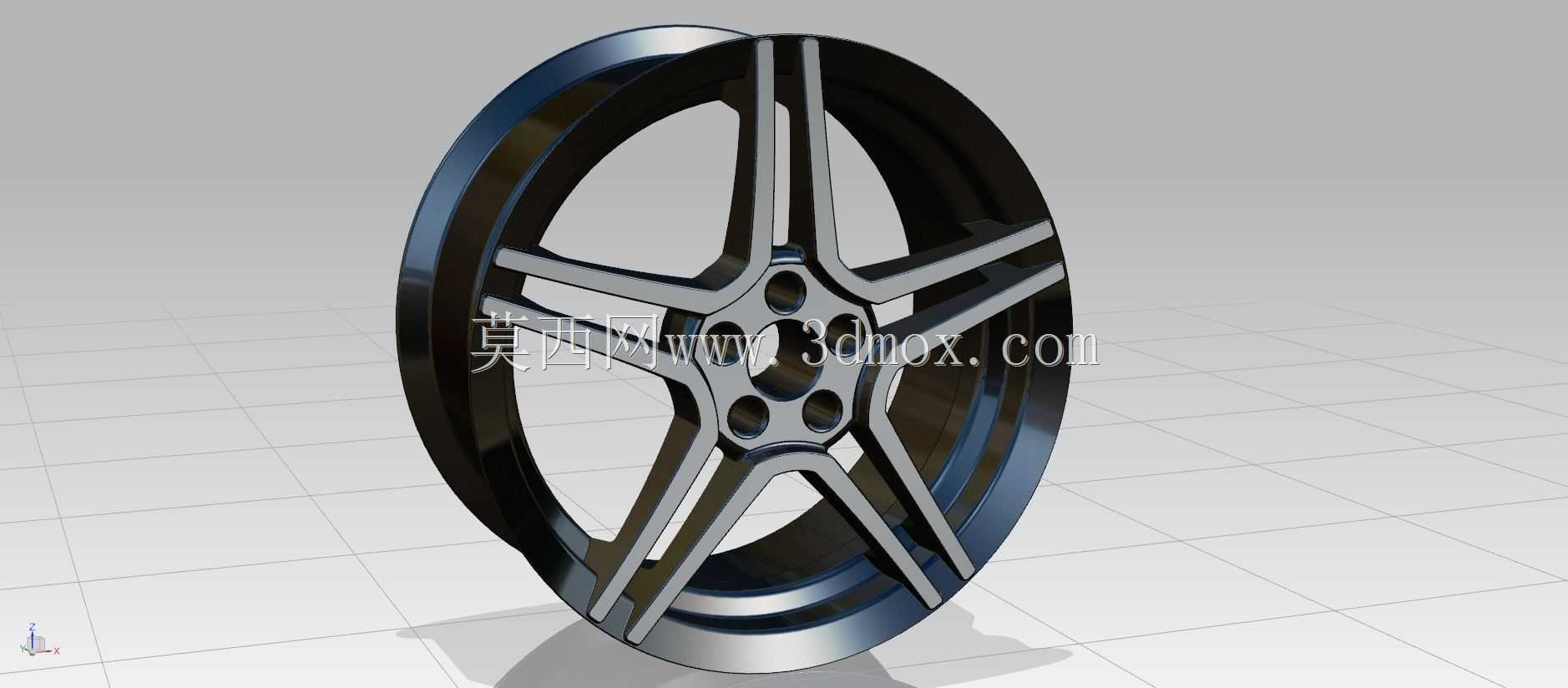

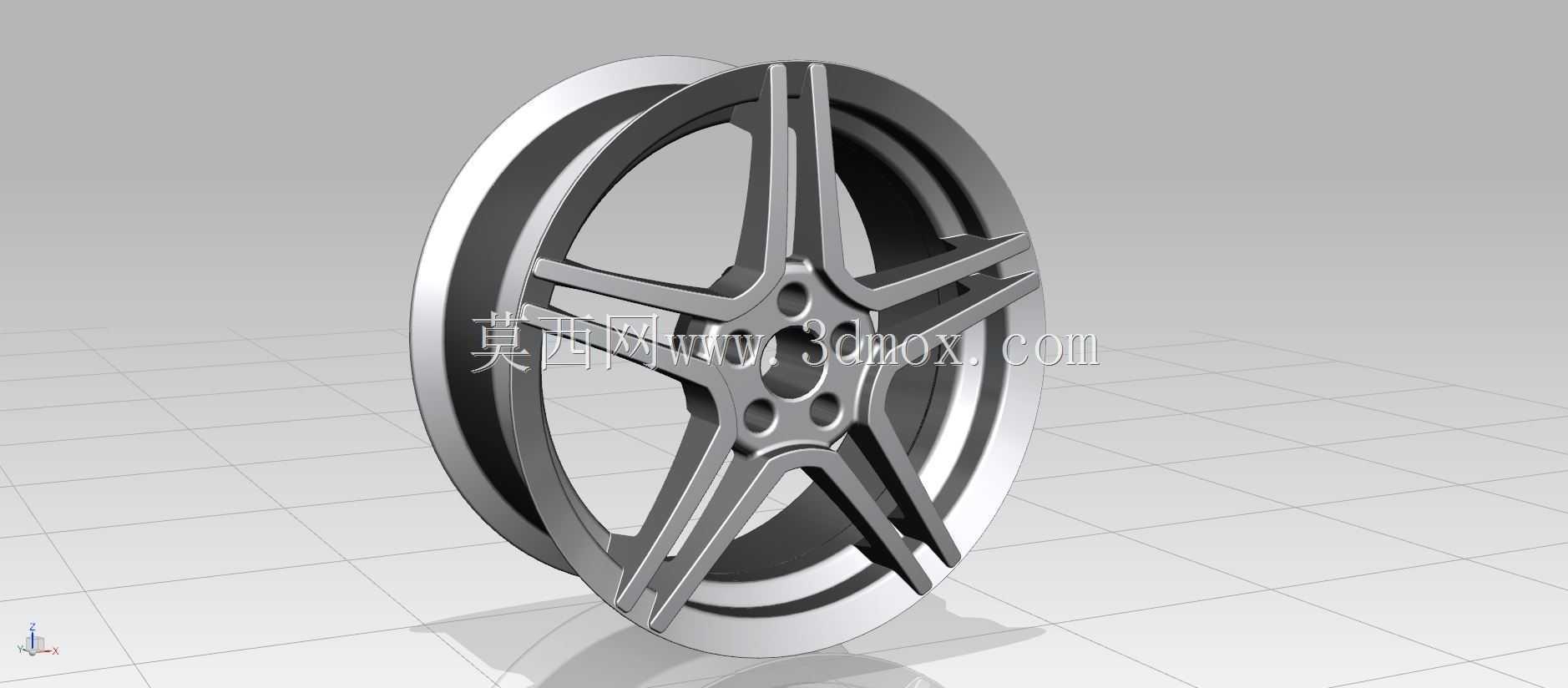

　　从结构设计逻辑来看，五辐双肋的星形辐条布局并非单纯追求外观效果，每根主辐条采用变截面设计，靠近轮心的位置截面厚度更大，向轮缘延伸的过程中逐步收窄厚度，这种设计可在辐条上形成连续的应力传导路径，车辆经过颠簸路面时，地面传来的冲击载荷会从胎圈座位置沿辐条均匀分散到轮心安装盘，避免应力集中在辐条根部引发疲劳断裂。辐条表面的铣面凹槽一方面是为了减少轮辋整体的非簧载质量，降低悬架系统的惯性负荷，提升车轮的响应速度，另一方面凹槽形成的加强筋结构可提升辐条的侧向抗扭刚度，在车辆高速过弯时，轮辋承受侧向力的形变量可控制在0.3mm以内，保证轮胎接地面积的稳定性。

　　轮辋的胎圈座采用15°锥面设计，与轮胎胎圈的配合面粗糙度控制在Ra1.6以内，可保证轮胎充气后胎圈与轮辋的密封性能，避免慢漏气问题。轮缘位置采用凸起的 hump 结构，当轮胎胎压异常降低时，可防止胎圈从轮辋上脱出，提升行驶安全性。轮辋的气门嘴安装孔设置在两根辐条之间的位置，既不会被辐条遮挡影响充气操作，也避免了孔位开在辐条受力路径上削弱结构强度。

　　在实际装车应用场景中，这类轮辋多用于民用改装市场以及乘用车售后替换场景，相比原厂多辐条轮辋，五辐结构的镂空面积更大，行驶过程中流经轮辋的空气可直接带走刹车卡钳与刹车盘产生的热量，连续制动时刹车盘的工作温度可降低15%左右，减少刹车热衰减的发生概率。设计过程中针对轮辋的疲劳性能做了模拟验证，按照乘用车车轮弯曲疲劳试验标准，在弯矩加载3000N·m的工况下，循环次数达到10万次后无可见裂纹，满足日常公路行驶的强度要求，同时轮辋的重量控制在同尺寸铸造轮辋的中等水平，不会过度增加非簧载质量影响原车的悬架调校特性。

　　安装边界方面，轮辋宽度为10J，适配255到285宽度区间的轮胎，安装时需注意轮胎的扁平比匹配，过低的扁平比会导致胎侧缓冲能力下降，轮辋在经过坑洼路面时受冲击变形的概率提升。轮辋安装面的螺栓孔采用球面沉孔设计，与轮毂螺栓的球面头配合，可自动对中安装位置，拧紧螺栓时需按照对角顺序分三次拧紧到规定扭矩，避免安装面受力不均导致轮辋端面跳动过大。日常使用中，辐条背面的镂空位置容易积存刹车粉尘与泥沙，定期清理可避免杂质长期附着引发的辐条表面腐蚀，同时也能减少车轮动平衡块的脱落概率，保证高速行驶的稳定性。
