高精度直齿圆柱齿轮传动组件设计

这套直齿圆柱齿轮组件是机械传动系统中应用极为广泛的基础核心部件，主要用于平行轴之间的旋转运动与扭矩传递，在各类轻工机械、输送设备、小型动力装置、机床进给机构、自动化生产线传动单元中都能见到这类齿轮的应用场景，承担着匹配转速、传递动力、改变传动比的核心作用，是保障整套传动系统稳定运行的关键零件。

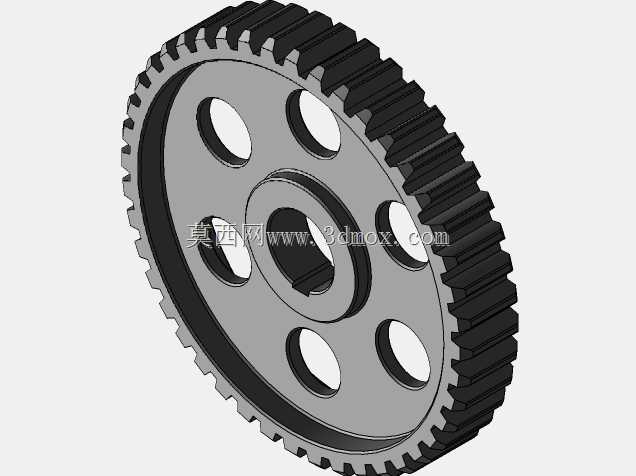

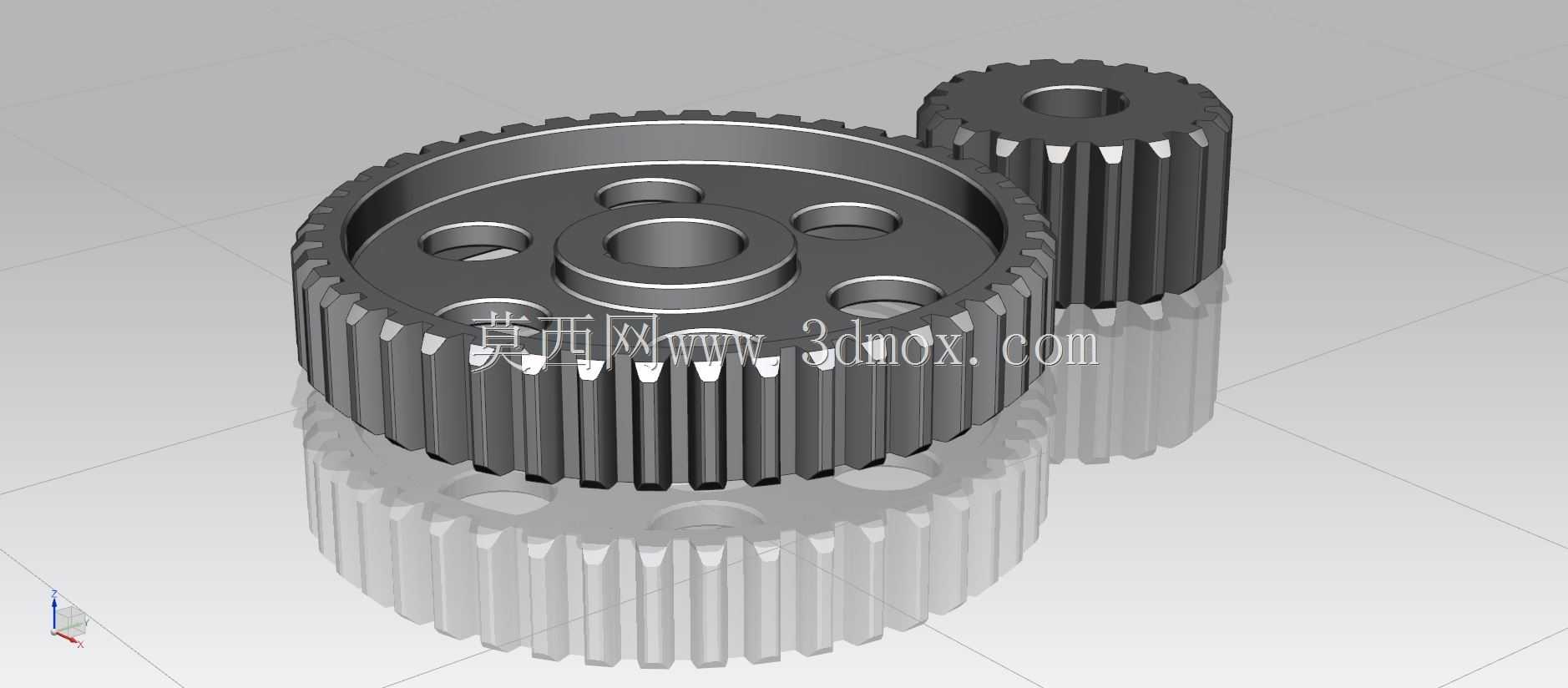

从功能特性来看，这套齿轮采用标准渐开线直齿齿形设计，啮合过程中重合度稳定，传动过程无轴向附加力，安装调试门槛低，传动效率可达九成以上，能够在中低速、中等载荷的工况下长期稳定运行。大小两个齿轮搭配组成定比传动副，可根据实际传动比需求匹配输入输出转速，大齿轮采用辐板式带减重孔的结构设计，在保证轮体整体结构强度、满足齿根抗弯强度要求的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量，降低设备启动与变速阶段的动力损耗，同时减重孔也可作为装配过程中的工艺孔，方便齿轮在轴系上的定位与装夹操作。

设计过程中，首先根据传动系统的额定传递扭矩、目标传动比确定了齿轮的模数与齿数参数，通过齿面接触强度与齿根弯曲强度校核确定齿宽与轮缘厚度，大小齿轮的中心距严格按照标准齿形参数计算确定，保证啮合侧隙处于合理区间，既避免侧隙过小导致传动卡滞、齿面异常磨损，也防止侧隙过大造成传动回程误差过大、反向传动精度不足的问题。齿轮中心的轴孔采用基准孔设计，可与对应直径的传动轴通过键连接实现周向固定，轮毂长度经过匹配计算，能够保证与轴的配合长度足够，传递额定扭矩时不会出现轴孔配合面压溃、打滑的问题。

从安装边界来看，大齿轮的最大外圆为齿顶圆直径，安装时需要预留出与小齿轮啮合的中心距空间，轮体轴向尺寸紧凑，可适配厚度有限的传动腔安装空间，轮体端面平整，可配合轴肩、挡圈实现轴向定位，不需要额外设计复杂的轴向固定结构。小齿轮采用实心辐板结构，自身刚度更强，可作为主动轮与动力输出轴直接连接，能够承受输入端的冲击载荷，齿部两端做了微小倒角处理，既方便装配时的啮合导入，也能去除齿端加工毛刺，避免运行过程中毛刺脱落污染传动腔润滑介质。整套齿轮的齿形参数符合通用机械传动标准，互换性强，后期维护更换成本低，适合批量应用在各类通用机械的传动单元中。
