带外圈导流结构多叶片轴流风轮结构

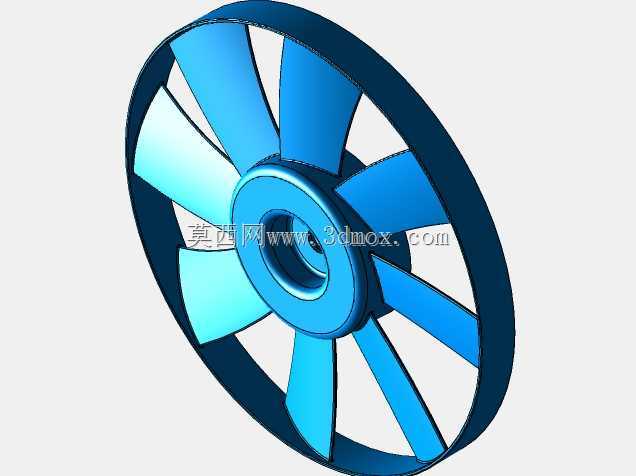

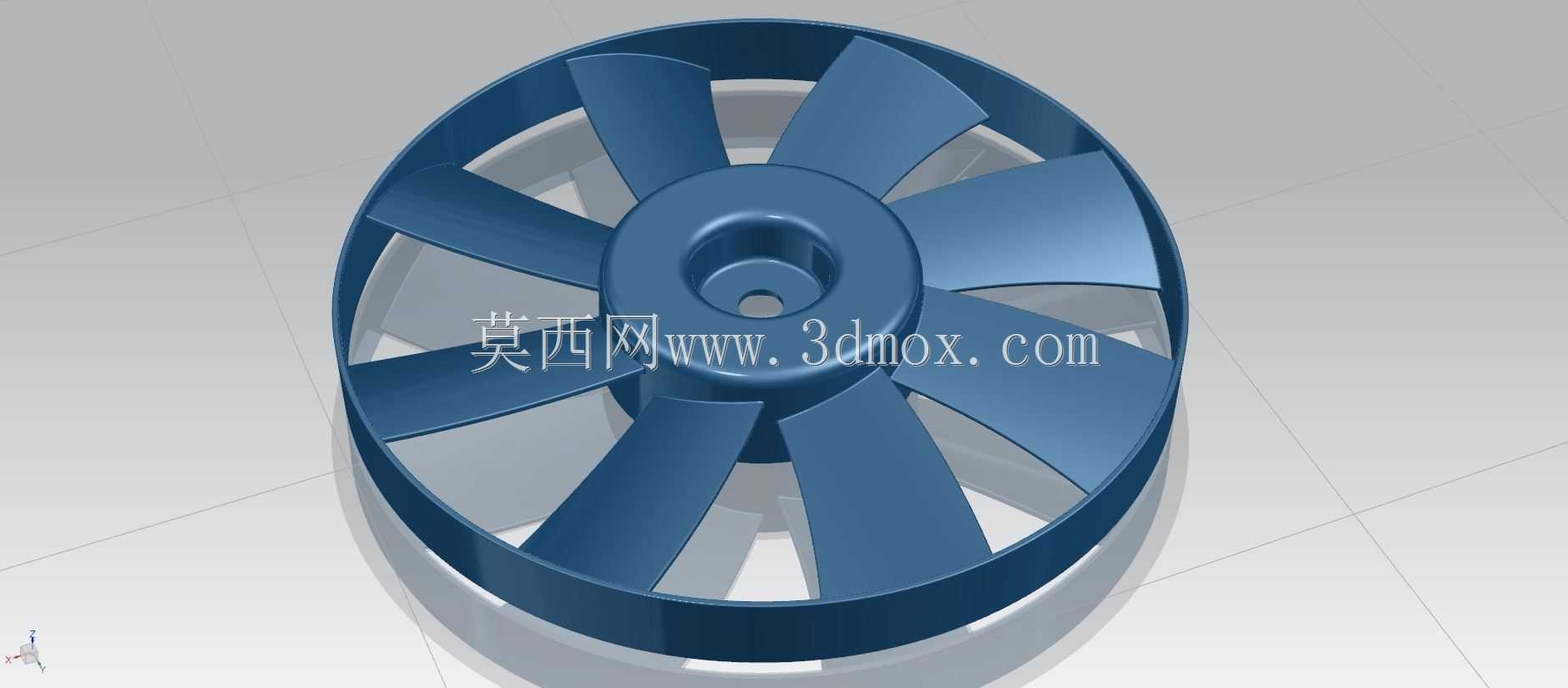

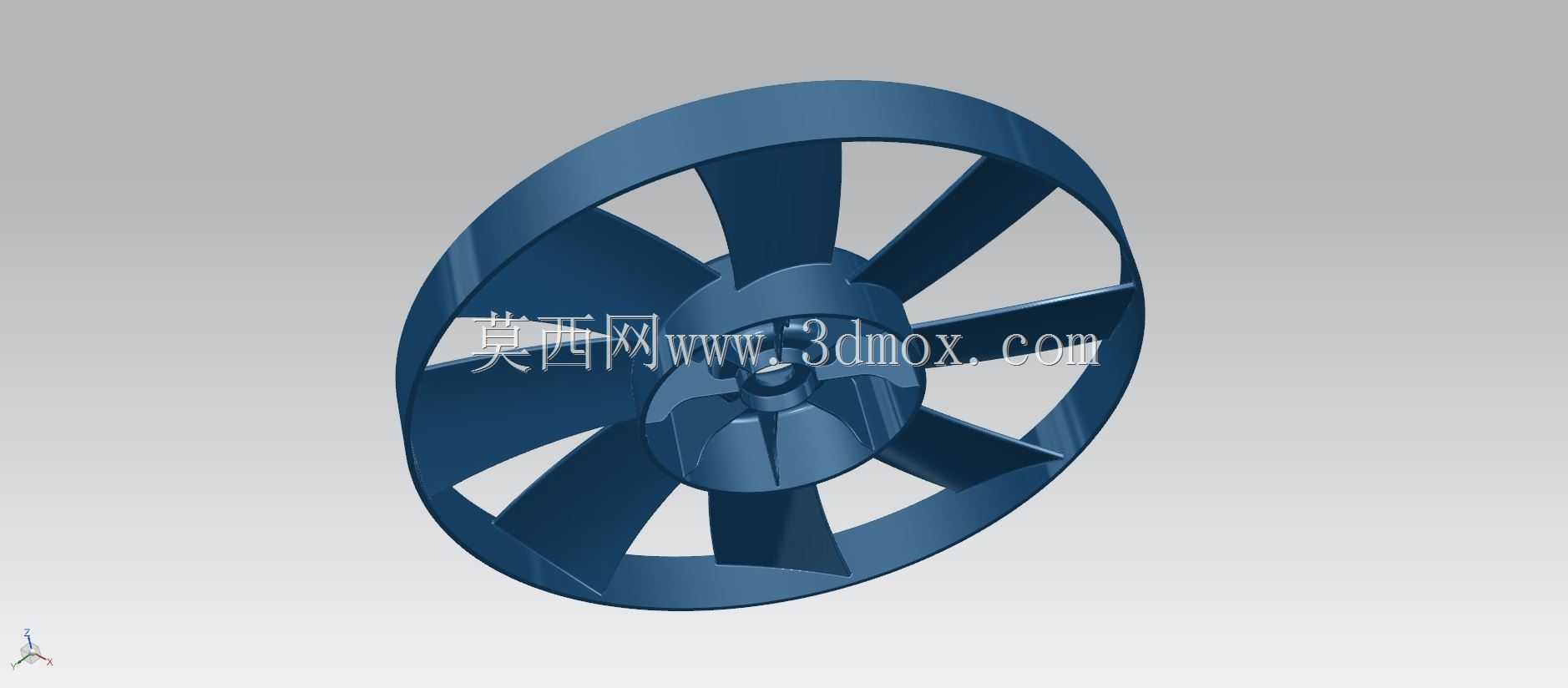

　　该风轮结构主要适配中小功率轴流通风场景，常见于机柜散热、小型设备通风、家用通风电器、工业局部排风装置等工况，核心作用是通过旋转带动轴向气流流动，完成指定空间的热量置换、空气流通输送，相比无外圈的开式叶轮，带整圈导流外环的结构能有效约束叶尖涡流，降低叶尖位置的气流泄漏损失，同时减少叶轮旋转过程中因气流紊流产生的气动噪声，在对噪音控制有要求的密闭空间通风场景中适配性更强。从结构设计逻辑来看，该风轮采用等厚圆弧叶片布局，单叶片沿轮毂周向均匀分布，叶片安装角经过匹配设定，兼顾风量输出与风压储备，轮毂中心设置阶梯式安装孔位，可直接适配对应直径的电机输出轴，孔位内部预留的轴肩定位面能保证叶轮安装后与电机轴的同轴度，

　　避免高速旋转时出现动平衡超差引发的振动问题。外围的导流圈与叶片外缘做一体化连接设计，既可以提升整个叶轮的结构刚性，减少叶片在高转速下的形变量，也能在叶轮与风道装配时，作为气流的导流边界，让进入叶轮的气流更平顺，减少入口端的气流冲击损失。从安装边界来看，该风轮的轴向厚度控制在适配常规小型轴流风机的安装尺寸范围内，导流圈的外径尺寸可直接匹配对应规格的风机风筒内壁，装配时不需要额外加装叶尖密封结构，就能将叶尖间隙控制在合理范围，降低装配复杂度。轮毂部分的轴向长度经过优化，既保证了与电机轴的配合长度足够传递扭矩，也不会额外占用过多的轴向安装空间，适配安装空间局促的紧凑型设备散热场景。叶片的型线设计采用大弦长布局，在相同外径尺寸下，

　　能获得更大的有效过流面积，同等转速下风量输出更稳定，叶片根部与轮毂连接处做了圆弧过渡处理，避免应力集中，提升长期旋转工况下的结构疲劳强度，即使在长期连续运行的工况下，也能降低叶片根部开裂的风险。在实际选型适配中，该结构的风轮可根据需求匹配不同转速的驱动电机，用于电子设备机柜的强制散热时，可搭配低转速电机实现低噪音大风量的通风效果，用于工业设备的局部排风时，可搭配较高转速的电机获得足够的风压，克服短距离风道的阻力。导流圈的端面平整度经过设计控制，装配时可与风机的进风集风器平顺对接，减少进风端的涡流区，提升整体风机的运行效率。整个叶轮的结构对称度经过严格控制，建模时已做动平衡余量预留，实际生产时仅需要做少量的动平衡校正即可达到使用要求，

　　降低生产环节的校正成本。相比传统的冲压金属风轮，该一体化结构的风轮在气动效率、噪音控制、装配便捷性上都有明显优势，尤其适合批量应用在对通风稳定性、运行噪音有明确要求的民用、工业通风散热场景中，在结构设计过程中，也充分考虑了模具成型的工艺性，叶片与导流圈、轮毂的连接位置均做了脱模斜度预留，适合采用注塑工艺批量生产，生产效率高，尺寸一致性好，能有效控制批量生产的成本。
