汽车底盘装配式前悬架立柱结构

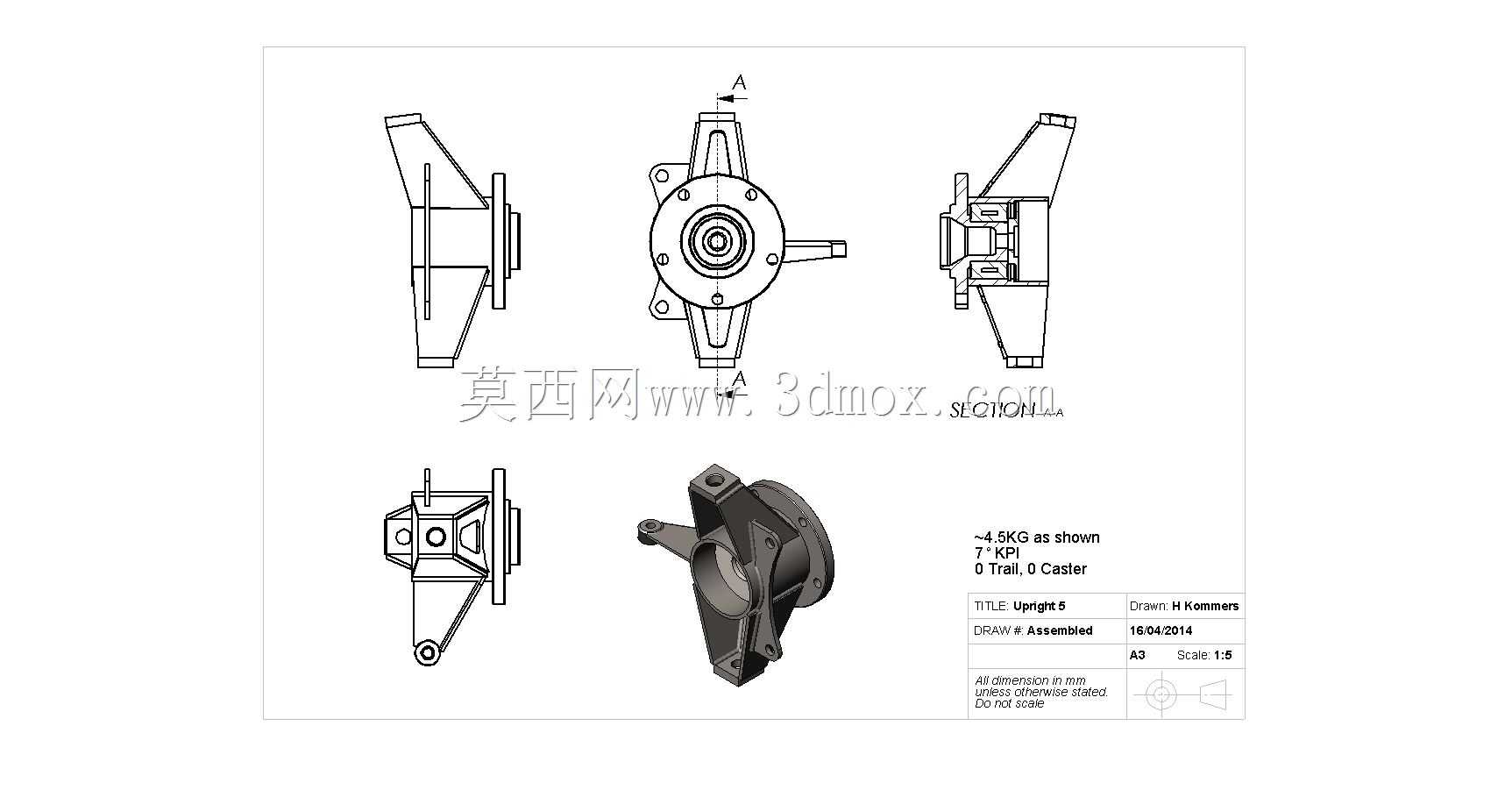

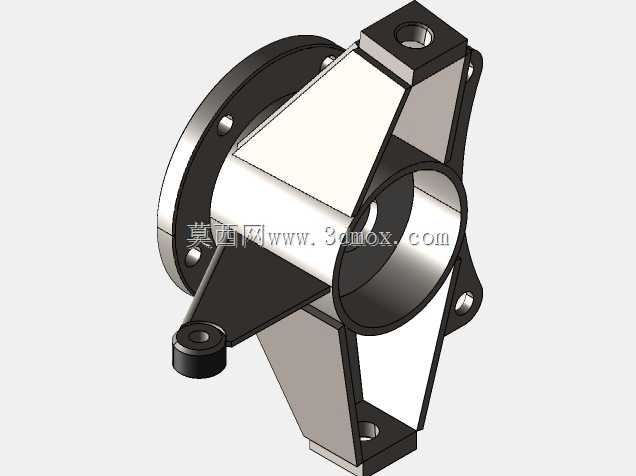

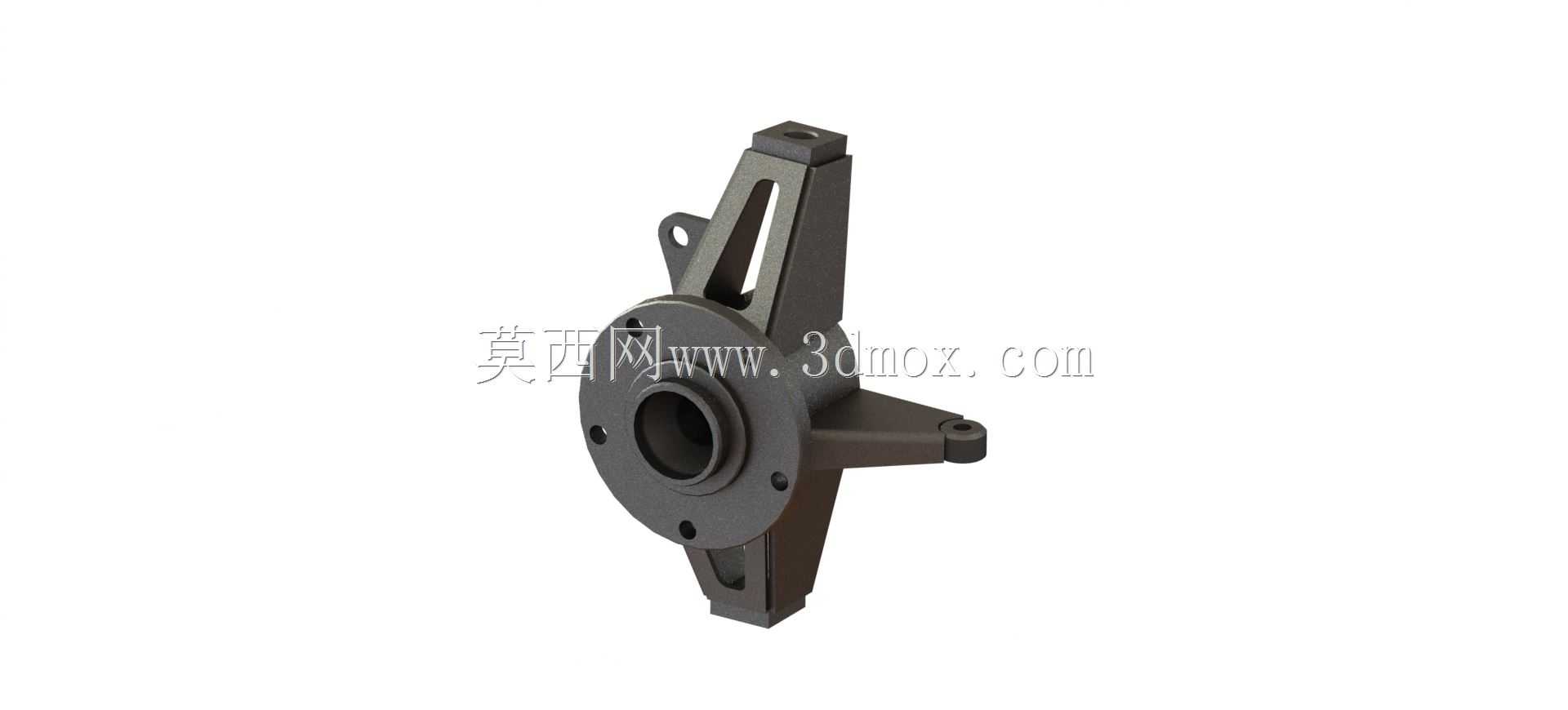

该装配式前悬架立柱主要应用于乘用车辆底盘前桥悬架系统中，是连接车轮转向节、悬架控制臂与减震支撑结构的核心承载部件，承担着传递车轮与车身之间各向载荷、为前轮转向提供旋转支撑、约束车轮运动轨迹的关键作用，直接影响车辆行驶过程中的操控稳定性、转向精准度与行驶平顺性，在日常城市通勤、高速行驶以及非铺装路面通行等各类行车场景下，都需要持续承受纵向制动力、侧向转向力、垂向颠簸冲击力等多维度交变载荷，对结构强度、安装精度与力学性能有着极高的要求。在功能特性设计上，该立柱采用直立式主体承载结构，匹配7度主销内倾的KPI参数设定，同时兼顾主销后倾、车轮外倾角的精准匹配，配合双叉形臂的悬架布局形式，能够在车轮上下跳动过程中精准控制轮距、前束等定位参数的变化幅度，避免轮胎出现异常偏磨，同时保证转向过程中车轮回正力矩的线性输出，提升驾驶者的转向手感。整体结构采用一体化铸造成型的主体搭配装配式连接接口的设计思路，中心位置设置大尺寸轴承安装座孔，用于装配轮毂轴承单元，为车轮旋转提供高精度的回转支撑；主体周向均匀分布的螺栓孔位用于固定制动总成安装支架，侧面延伸出的上下叉臂连接凸台带有精准加工的销孔与螺栓过孔，可直接与上下控制臂的球头销进行铰接，上部的支撑凸台用于连接减震器上座与螺旋弹簧承载座，侧面预留的小尺寸安装支耳用于固定转向拉杆球头、刹车管路固定卡夹以及轮速传感器安装支架，所有安装面的位置度公差均控制在极小范围内，保证装配后悬架整体定位参数符合设计要求。在安装边界与尺寸设计上，该立柱的主体轴向高度、各连接凸台的伸出长度、安装孔位的中心距均严格匹配对应车型的底盘布置空间，中心轴承座的孔径适配常规乘用车型的轮毂轴承规格，上下叉臂连接点的间距符合双叉臂悬架的几何运动学设计要求，不会在车轮极限跳动、转向打满的工况下与周边的制动盘、挡泥板、车架纵梁等部件发生运动干涉，同时主体结构通过有限元拓扑优化，在保证各受力部位结构强度满足满载冲击、紧急制动、极限转向等极端工况载荷要求的前提下，尽可能去除非承载区域的冗余材料，有效降低部件自身重量，减少悬架下跳质量，进一步提升悬架系统的动态响应速度，优化车辆的滤震表现与操控质感。
