自行车挂载式镂空储物叉笼结构设计

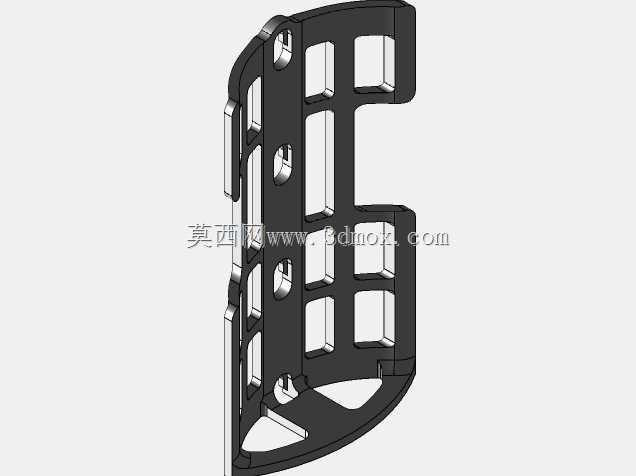

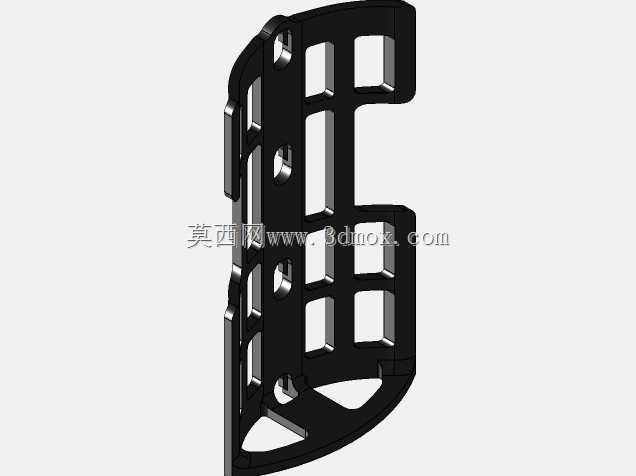

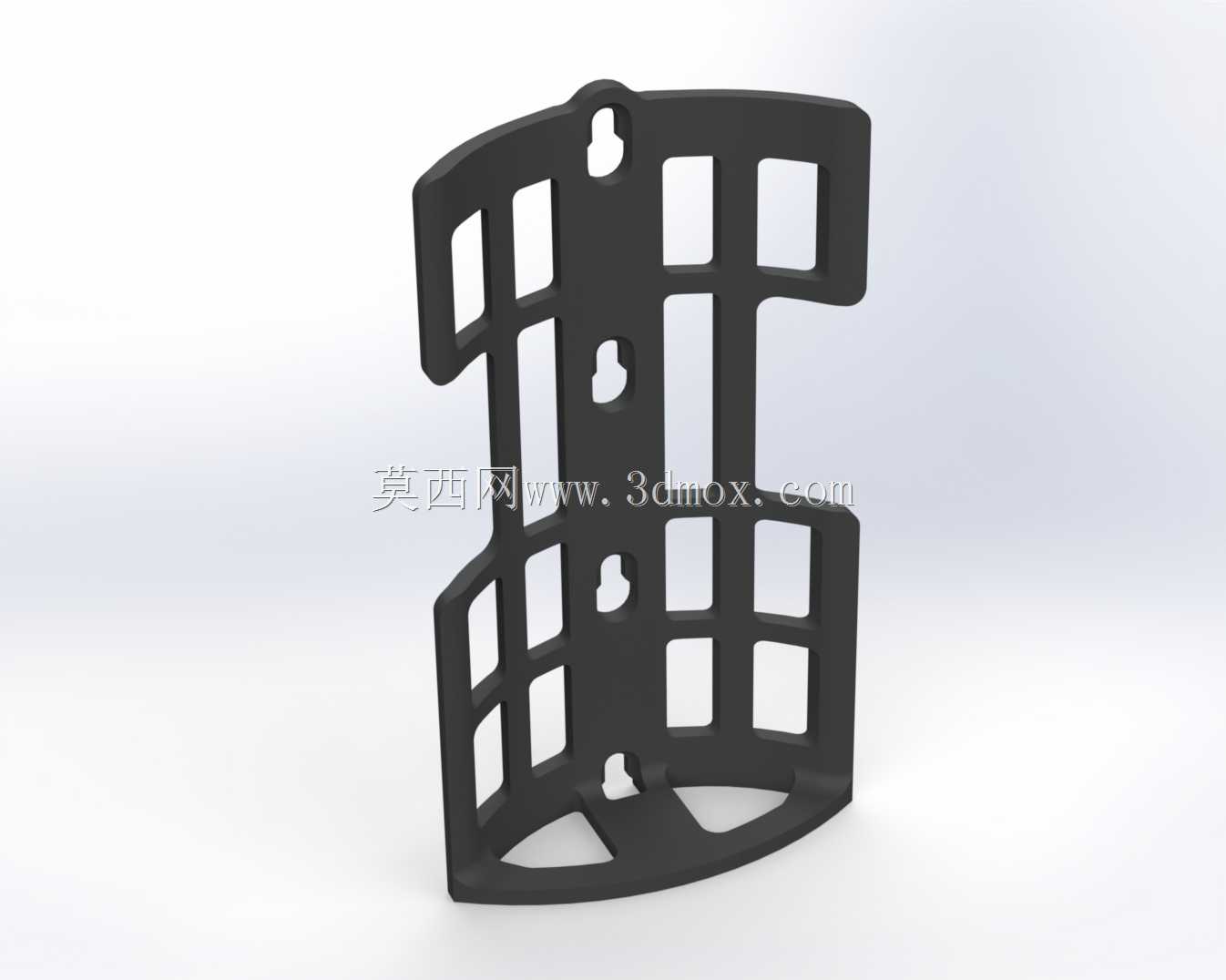

　　这款叉笼主要适配自行车前叉侧挂安装场景，是骑行过程中承载小型随身物件、补胎工具、便携气筒等物品的挂载结构，在长途骑行、城市通勤、户外越野等不同骑行场景下都能发挥实用价值，解决骑行过程中小件物品无合适位置固定、取用不便的实际问题。从结构设计来看，整体采用弧形贴合轮廓，能够匹配多数自行车前叉的圆管曲面弧度，安装后不会与前轮转向、前叉减震动作产生运动干涉，安装位预留了四个沿纵向排布的锁付孔位，孔位采用葫芦形设计，既可以兼容扎带捆扎的快速固定方式，也能适配螺丝锁付的牢固安装需求，不同孔位间距覆盖了市面前叉常见的安装孔距范围，不需要额外打孔改造原车部件就能完成装配。主体框架采用格栅式镂空设计，并非为了刻意追求外观造型，而是从实际使用需求出发：

　　一方面大幅降低了结构自身重量，不会给骑行增加过多额外负载，另一方面镂空结构能够让雨水、泥沙自然漏出，避免雨天骑行或者越野路段时笼体积水积泥，同时镂空的格栅也能作为绑带的穿绕点位，当装载不规则外形的物件时，可以额外使用绑带穿过格栅空隙进一步加固，提升装载的稳定性。整体轮廓做了圆弧过渡处理，所有外露棱边都做了倒角，不会在骑行过程中剐蹭骑行者裤腿，也不会在意外磕碰时产生尖锐的伤人边角。结构的承载边界经过合理规划，纵向的加强筋沿受力方向排布，能够承受常规骑行过程中3kg以内的挂载负载，不会因为路面颠簸产生结构变形，两侧的围挡高度控制在合理范围，既能够防止装载的物件从侧面滑落，又不会因为围挡过高影响物件的快速取放。

　　设计过程中优先考虑了安装兼容性，整体厚度控制在12mm以内，安装后突出前叉的距离不会超过50mm，避免骑行过程中叉笼碰到障碍物或者影响车把转向角度，底部的弧形托边能够承托住装载物件的底部，防止物件在颠簸路段向下滑落。从实际使用的角度出发，这种镂空叉笼相比封闭式的车包，透气性更好，装载湿的物件比如雨衣、湿毛巾时不会闷在内部产生异味，同时硬质的结构不会像软质车包那样在装载硬物时产生变形晃荡，骑行过程中不会因为挂载物晃动影响骑行平衡。建模过程中重点还原了实际安装的匹配关系，各个安装孔位的尺寸、整体的弧度曲线都参考了实际市售同类产品的安装参数，结构的壁厚设置在3mm，兼顾了强度和轻量化需求，格栅的筋条宽度统一为4mm，

　　既保证了结构的整体刚性，又不会因为筋条过宽增加不必要的重量。在实际选型适配时，只需要确认前叉安装位置的可用长度大于叉笼的纵向总长度，就可以完成安装，不需要额外的转接配件，葫芦孔的大孔直径可以穿过M5规格的螺丝头部，小孔直径可以卡住M5螺丝的杆部，锁付时可以先将螺丝预固定在前叉的安装位，再将叉笼通过葫芦孔大孔挂入，滑动到小孔位置后锁紧螺丝即可，安装过程不需要完全拧下螺丝，操作十分便捷。
