适配眼镜王蛇车型的TD04短压缩机外壳

　　在汽车性能改装领域，涡轮增压器的适配改造一直是动力升级环节的核心工作之一，这款针对萨博TD04涡轮改造的短压缩机外壳，主要面向2006年之后生产的眼镜王蛇车型的动力改装场景，解决原厂涡轮壳体安装空间受限、匹配度不足的实际问题。从实际装车场景来看，这类改装作业通常出现在性能车升级、赛道化调校、老旧涡轮替换的工况中，外壳作为涡轮压缩机端的核心承载构件，需要同时满足压气机叶轮的容纳空间、进气道的气流导向、与周边发动机舱部件的安装避让三大核心功能。

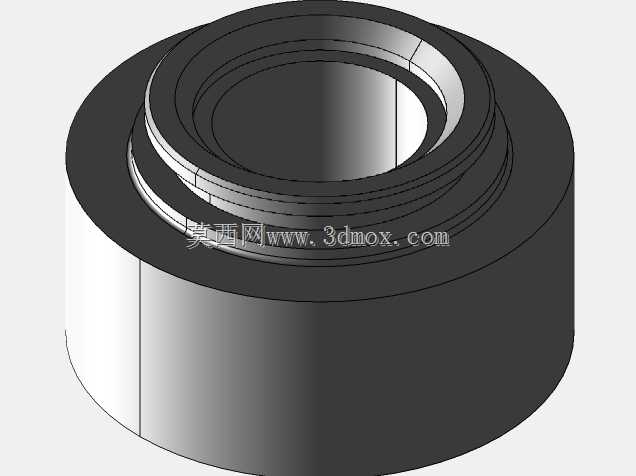

　　设计之初的核心思路，是基于量产TD04涡轮的原有压气机壳体结构进行尺寸缩减，所有测绘数据均来自实际库存配件的逆向测量以及公开的车型安装边界参数，没有采用凭空设计的理想化尺寸，所有结构都围绕实际装车的干涉问题做优化。从结构特性来看，外壳整体采用阶梯式同轴回转结构，外层为圆柱型安装基体，端面预留足够的压紧配合面，保证与涡轮中间体连接时的密封性能，避免压气机端出现漏气泄压的问题；内层为多级阶梯的环形气道，内壁轮廓完全匹配TD04原厂压气机叶轮的型线，不会因为壳体缩短出现叶轮碰擦、气流紊流加剧的问题，气道的过渡圆角全部做了平滑处理，减少进气过程中的阻力损失。

　　安装边界方面，外壳的轴向尺寸相比原厂TD04压缩机壳做了针对性缩短，能够避开眼镜王蛇车型发动机舱内原厂进气歧管、冷却管路的突出位置，不需要额外切割周边部件或者制作转接支架，直接沿用原厂的固定螺栓孔位即可完成装配，径向尺寸与原厂壳体保持一致，对应的进气软管、卡箍规格都不需要更换，大幅降低改装过程中的配件采购成本和施工难度。外壳的外螺纹段完全保留了原厂的螺距和牙型，能够直接适配原厂的压气机端盖板、泄压阀安装座，不会出现配件不通用的问题。

　　从实际使用的功能角度，这款外壳在缩短轴向尺寸的同时，并没有牺牲压气机的流道效率，内壁的型线设计保证了压气机在高转速工况下的进气效率，不会因为壳体结构改动出现增压值不稳、压气机喘振的问题，壳体的壁厚经过校核，能够承受涡轮工作时最高1.8bar的增压压力，日常走街、赛道日驾驶的工况下都不会出现壳体变形、开裂的问题。在建模过程中，所有配合面的尺寸公差都参考了汽车涡轮壳体的行业通用标准，安装止口的同轴度公差控制在0.02mm以内，保证装配之后叶轮与壳体之间的间隙均匀，不会出现偏磨的问题。

　　对于改装从业者和三维建模人员来说，这类改造件的设计核心从来不是追求外观的特立独行，而是在有限的安装空间内，最大化保留原有部件的功能完整性，所有的尺寸改动都必须基于实际车型的安装边界，不能脱离装车需求做无效的结构调整。这款外壳的设计过程中，反复核对了眼镜王蛇车型发动机舱的安装点坐标、周边部件的最小安全距离，确保装车之后不会出现运行过程中的干涉、高温部件距离线束过近的安全隐患，同时兼顾了配件的通用性，尽可能沿用原厂的配套零件，降低改装的门槛。
