德驰DTP04-2P插座侧连接器结构设计

　　在重型商用车、工程机械设备、户外农用机械的整车线束布设场景里，大电流回路的接插可靠性一直是电气系统设计的核心考量点，尤其是发动机舱、车架底盘这类存在持续振动、泥水飞溅、温度波动幅度大的安装位置，普通小电流接插件很容易出现插针退针、密封失效、接触电阻飙升的问题，直接导致整车电气故障。这款DTP系列2孔插座侧接插件，就是针对12-14AWG线径的大电流供电回路开发的专用连接部件，适配线径对应的载流能力可以覆盖15-25A的持续供电需求，常见的应用场景包括车辆散热风扇供电、辅助灯光回路、车载液压系统电磁阀供电、工程机械作业机构的动力信号传输等场景。

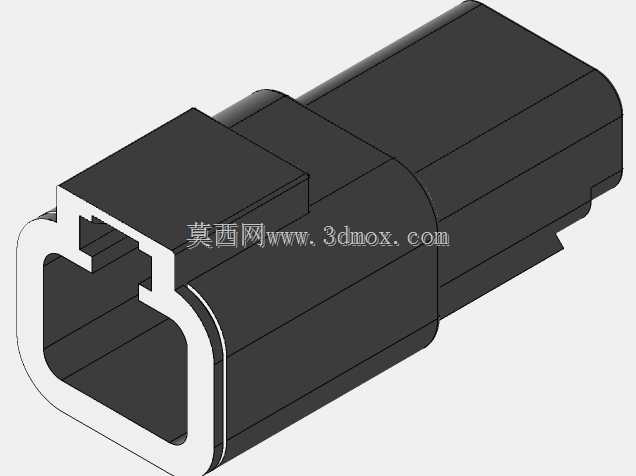

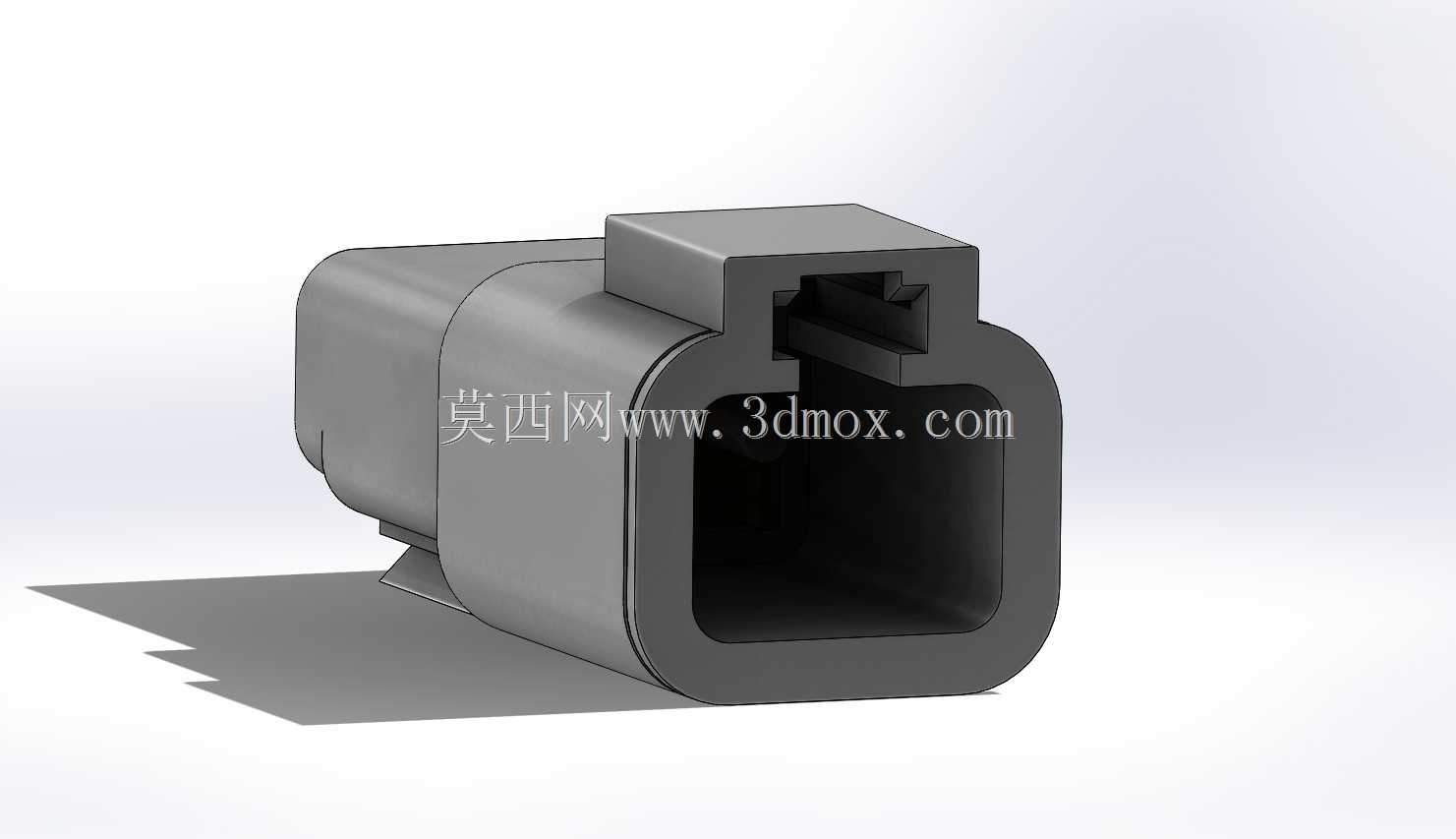

　　从结构设计逻辑来看，这款接插件的外壳采用了带定位锁止凸台的方型轮廓，插合端的外圈做了加厚的唇边结构，用来匹配公端插头的密封胶圈，插合完成后可以实现IP67级别的防护能力，完全满足户外作业设备的涉水、防尘要求。外壳侧面的楔形锁止卡扣是德驰DT/DTP系列的经典结构，公母端对插到位后，卡扣会自动卡入公端外壳的锁止槽内，不需要额外加装固定销，就能避免车辆运行过程中的振动导致接插件松脱，拆卸的时候只需要按压卡扣的解锁面就能顺利拔开，兼顾了连接可靠性和现场维护的便捷性。

　　尾部的线端密封区域采用了阶梯式的橡胶密封套结构，适配12-14AWG线径的导线绝缘层外径，导线穿入后密封套会紧紧包裹住导线外皮，避免水汽、灰尘从线束进线位置进入接插件内部。内部的插针腔采用了独立的隔离式设计，两个插孔之间设置了绝缘隔断筋，避免大电流工况下出现极间飞弧、短路的风险，插针安装采用了常见的端子止退结构，端子压接完成后从尾部推入腔体，到位后止退爪会卡住端子的限位台阶，除非使用专用的退针器从插合端顶开止退结构，否则端子不会因为线束拉扯出现退针问题。

　　从安装边界来看，这款接插件的整体外轮廓尺寸紧凑，插合方向的总长度控制在合理范围内，不会占用过多的线束布置空间，外壳背部设置了可选的扎带固定位，布设线束的时候可以通过尼龙扎带将接插件本体固定在周边的支架或者线束主干上，减少接插件位置的线束摆动应力。接插件的插合导向设计做了防呆处理，外壳的定位凸台采用了非对称结构，公母端只有在正确的角度下才能顺利插合，现场装配的时候不会出现插反、错插的问题，降低一线装配人员的操作失误率。

　　在实际选型匹配的时候，需要注意这款是插座侧（母端）部件，需要对应同系列的2位公端插头配套使用，压接端子的时候需要匹配对应线径的专用压接模具，保证端子和导线线芯的压接拉力、接触电阻符合行业规范，压接完成后要先将尾部的密封胶圈穿入导线，再推入端子到腔体内，最后推紧密封套，避免密封结构失效。和同规格的其他系列接插件相比，这款DTP系列的接插件外壳壁厚更厚，抗冲击、抗挤压能力更强，即使在施工场景下被碎石飞溅磕碰，也不容易出现外壳开裂、内部结构损坏的问题，非常适合作业环境复杂的工程类设备使用。

　　在三维建模过程中，需要重点关注几个关键尺寸的精度控制：首先是插合端的密封唇边尺寸，这个尺寸直接决定了和公端胶圈的配合压缩量，压缩量过小会导致密封失效，压缩量过大会导致插合力过大，现场装配困难；其次是锁止卡扣的厚度和角度，这个结构的弹性变形量需要反复校核，既要保证锁止后的保持力足够，又要保证解锁的时候按压力度在合理范围内，不会出现卡扣断裂的问题；另外内部端子腔的定位尺寸需要和标准端子的尺寸做匹配校验，保证端子装入后不会出现晃动、间隙过大的问题，避免振动工况下端子出现微位移导致的接触磨损。
