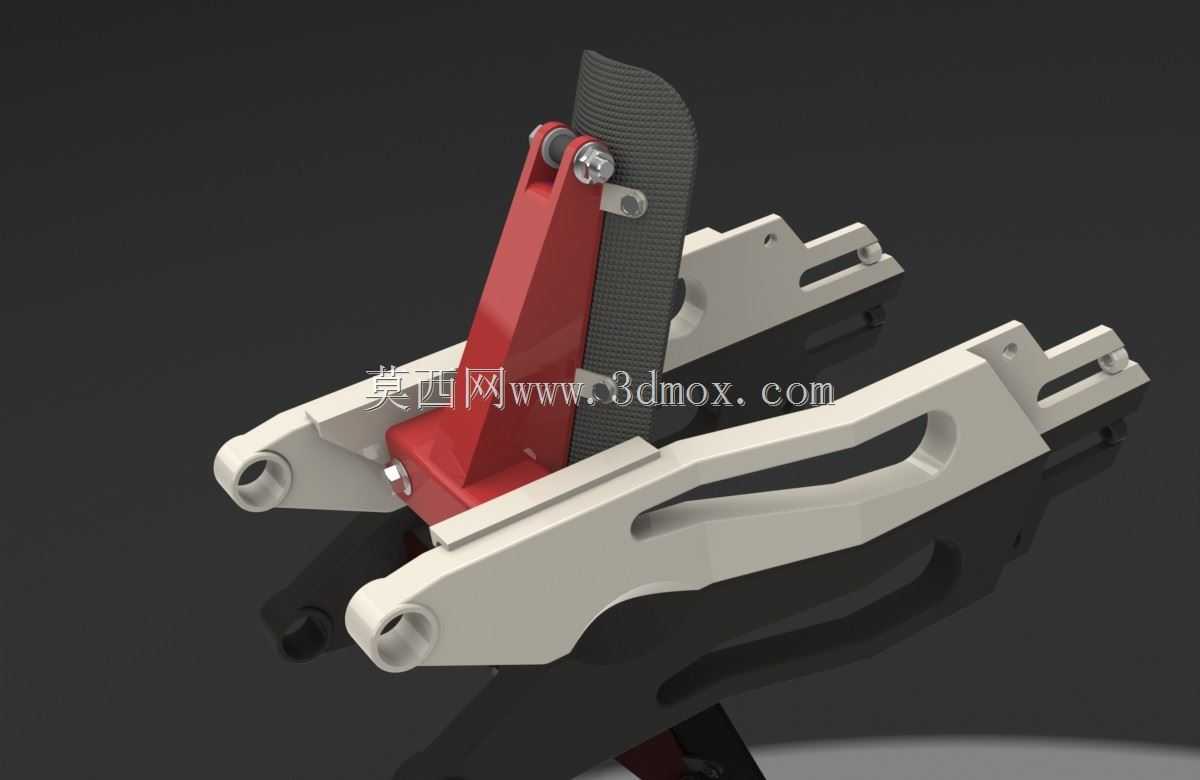

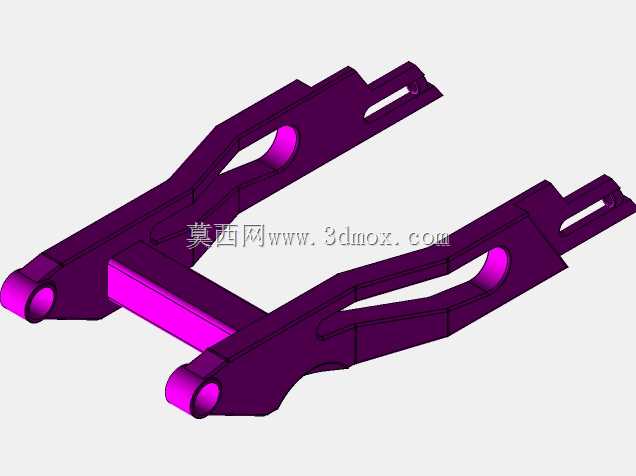

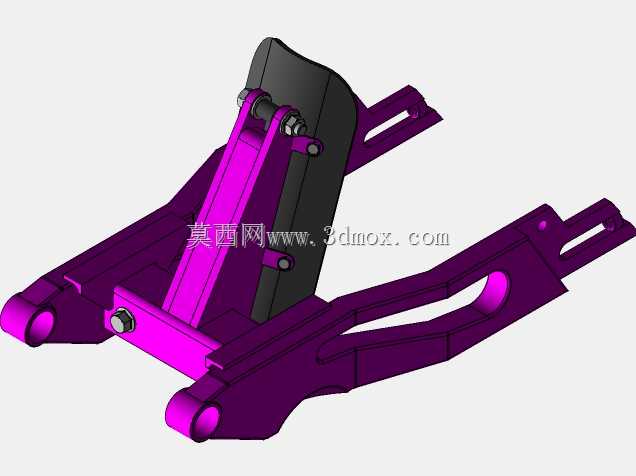

MZTS250摩托车后悬摇臂结构设计

该摇臂作为经典MZ TS 250摩托车后悬挂系统的核心承载构件，主要应用于复古大排量跨骑摩托车的后行走支撑场景，承担后轮与车架之间的载荷传递、运动导向与缓冲隔振功能，是决定摩托车行驶稳定性、骑乘舒适性与操控极限的关键底盘部件。在实际骑行过程中，后轮受到的路面冲击、加速制动力矩、过弯侧向载荷都会通过摇臂传递至车架与悬挂缓冲机构，其结构刚度与运动轨迹设计直接影响车辆的动态响应表现。

这款摇臂采用单中央液压阻尼缸搭配螺旋弹簧的布置方案，区别于传统双侧弹簧后悬的结构形式，将缓冲元件集中布置在摇臂中部与车架的连接位置，既简化了两侧的安装结构，让后轮周边的布局更加紧凑，也能让左右两侧的受力更加均匀，避免偏载带来的悬挂动作卡滞或单侧磨损问题。设计过程中优先考虑了载荷传递路径的合理性，摇臂主体采用变截面的受力结构，在轮轴安装座、摇臂转轴支点、液压缸连接座这几个应力集中的关键位置做了局部加强处理，在保证整体结构强度足以应对大排量摩托车急加速、紧急制动、非铺装路面冲击载荷的前提下，尽可能控制构件自重，降低后悬挂的非簧载质量，提升车轮的贴地性能。

从安装边界来看，摇臂前端通过转轴与车架下部的铰接座连接，预留的铰接孔位匹配原车的衬套安装尺寸，可保证摇臂能够绕前端支点顺畅上下摆动；后端设置有标准的后轮轴安装槽与定位台阶，适配原车后轮轮毂的安装宽度与轴径尺寸，同时预留了刹车机构、链传动系统的安装避让空间，不会与周边的传动、制动部件产生运动干涉；中部的液压缸连接座位置经过运动学校核，在摇臂全行程摆动过程中，中央液压缸的伸缩角度始终处于合理工作区间，螺旋弹簧的压缩行程与阻尼匹配能够覆盖日常公路骑行、轻度非铺装路面行驶的缓冲需求，既可以过滤路面细碎颠簸，也能在过弯、重载时提供足够的支撑力，避免悬挂打底带来的操控失控风险。整体结构完全匹配原车的安装尺寸，无需额外改装即可替换原有老化损坏的后摇臂部件，恢复车辆原有的底盘操控性能。
