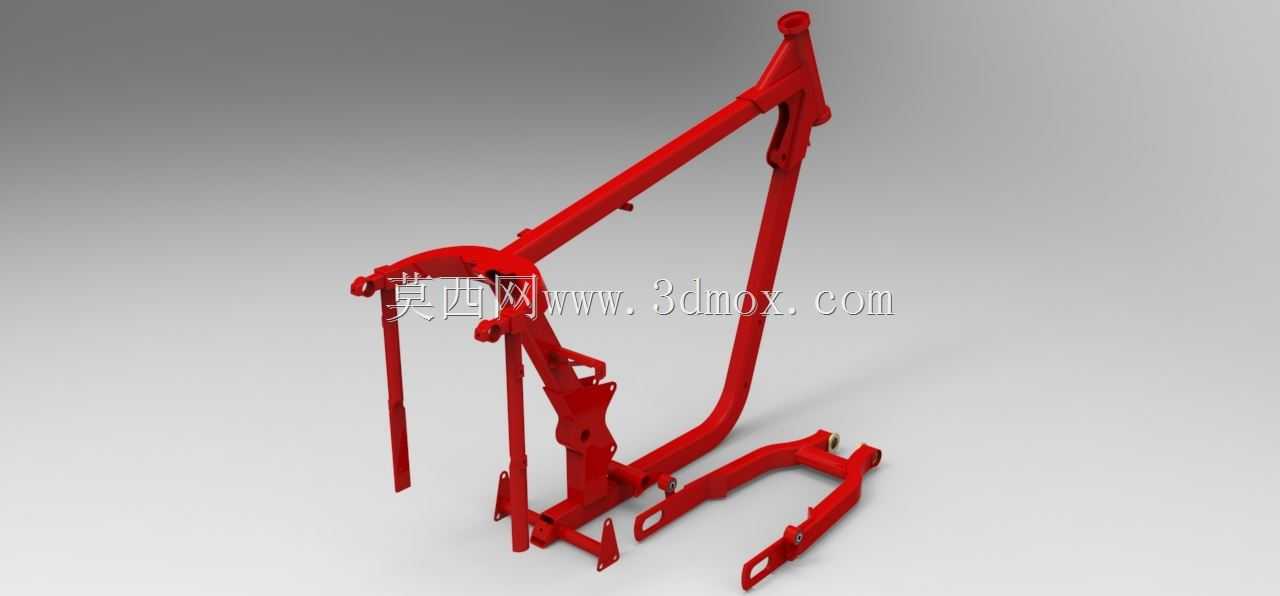

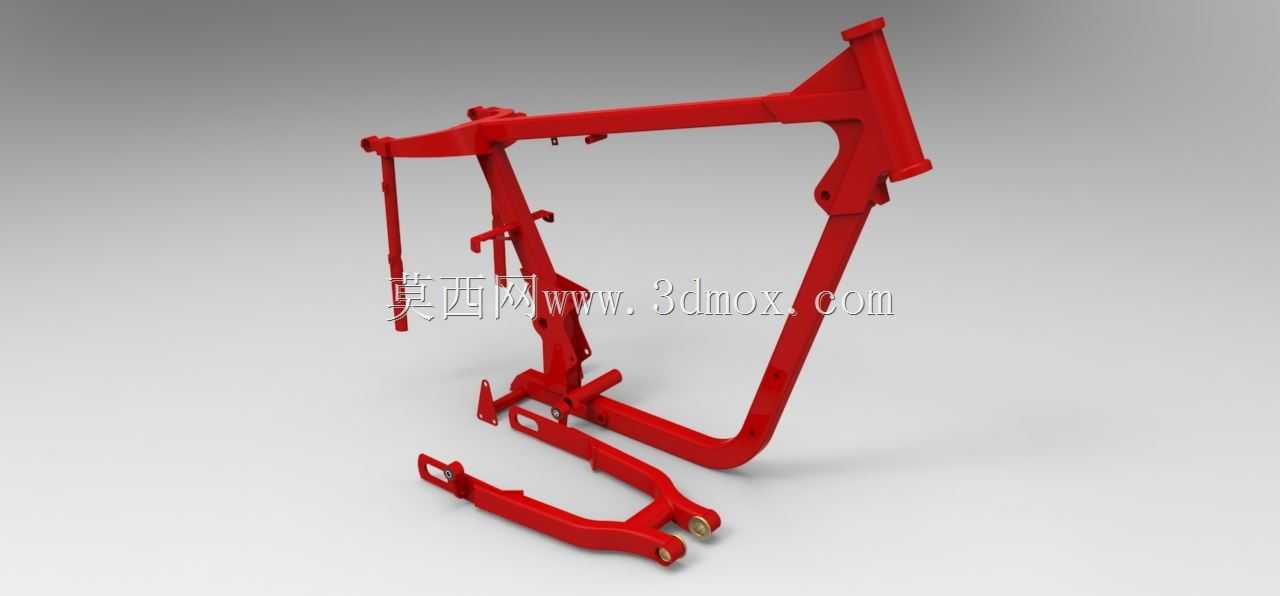

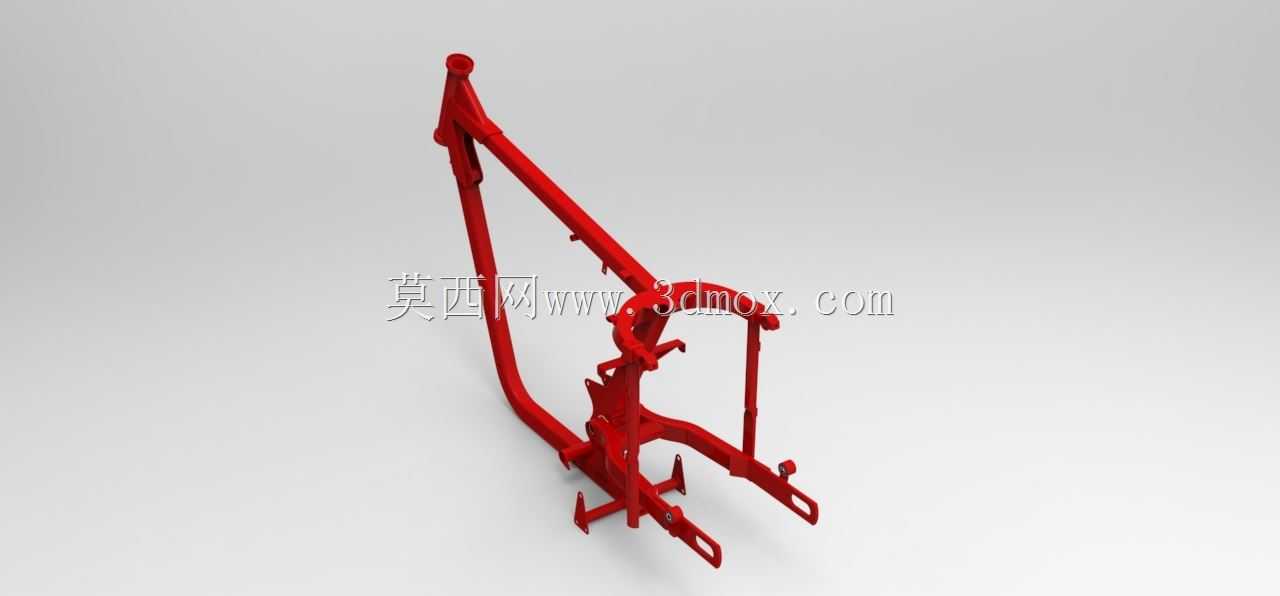

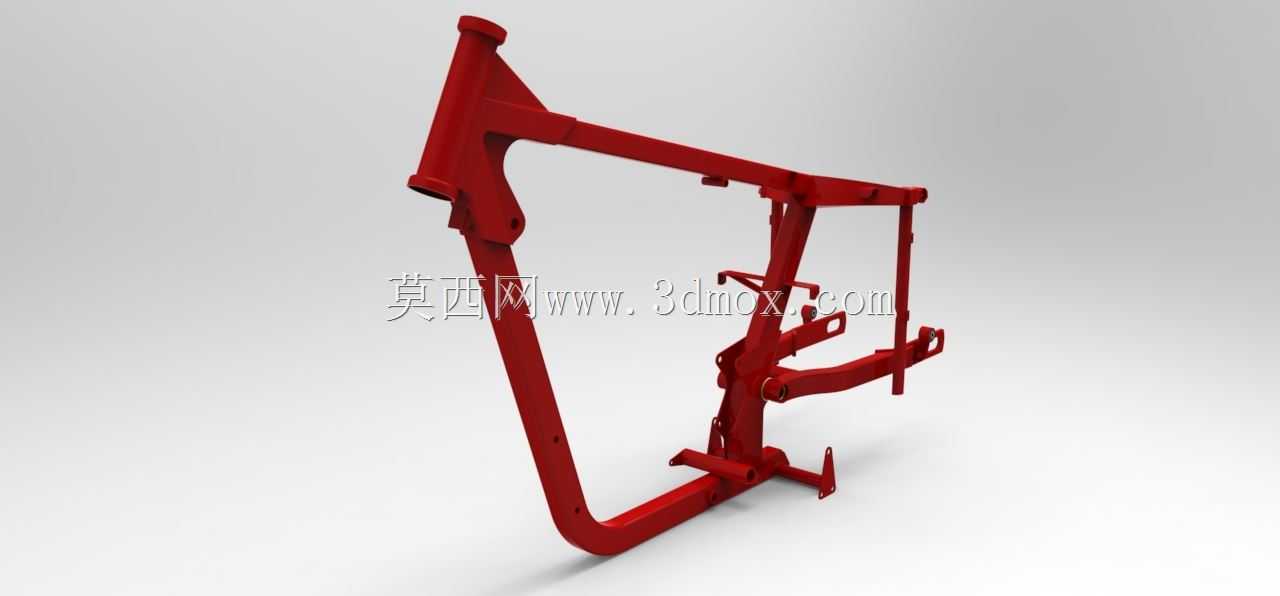

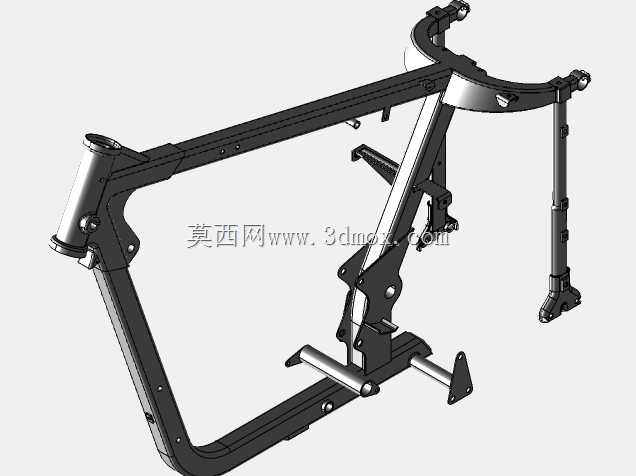

爪哇CZ Kyvacka摩托车车架结构设计

该结构是两轮摩托车的核心承载框架，作为整车的安装基体，承担着连接动力总成、行走系统、转向机构、驾乘座椅与外观覆盖件的核心作用，广泛适配复古款通勤摩托、定制改装机车的装配需求，是决定整车行驶稳定性、结构强度与驾乘安全性的核心部件。在实际使用场景中，该框架需要承受驾乘人员的重量载荷、行驶过程中路面传递的颠簸冲击、加减速时的纵向惯性力以及转向时的侧向倾覆力矩，同时为发动机、油箱、后摇臂、前转向柱等部件提供精准的安装定位基准，确保各系统在动态行驶过程中保持稳定的相对位置，避免出现部件干涉、连接松动等问题。从功能特性来看，该框架采用了闭合式弯管梁结构设计，主承载梁通过大弧度弯折成型，在保证整体结构刚度的同时，合理预留了发动机安装舱、腿部活动空间与后减震的安装位置，前端的转向立管用于连接前叉转向机构，可实现精准的转向操控；下部的分体式安装支耳分别对应发动机固定点、后摇臂铰接点与脚踏安装位，各连接点位均做了加强结构处理，能够分散集中应力，避免长期载荷下出现结构开裂。设计过程中，首先根据整车的轴距、坐高、重心高度参数确定框架的整体轮廓尺寸，通过调整主梁的弯折角度与管径壁厚，平衡结构强度与整车轻量化需求，在保证抗扭、抗弯性能满足行驶要求的前提下，尽可能降低框架自重以提升整车操控灵活性；各安装点位的位置精度经过反复校核，确保发动机安装后输出轴与后传动系统的同轴度符合设计要求，转向柱的倾角与拖曳距参数匹配整车的转向特性，兼顾低速行驶的灵活性与高速行驶的直线稳定性。从安装边界来看，框架整体轮廓适配常规两轮摩托的布局空间，前端转向立管的内径尺寸匹配标准规格的摩托车前叉方向柱，下部的安装支耳预留了通用规格的螺栓连接孔位，可适配同排量级别的多款发动机总成安装，后部的连接位可匹配常规结构的双后减震或者单中央减震结构，两侧的延伸支架可直接固定油箱、侧盖与座椅部件，无需额外做大幅改装即可完成整车的装配，同时框架的结构设计预留了足够的维修操作空间，方便后期对发动机、电路等部件进行检修维护。
