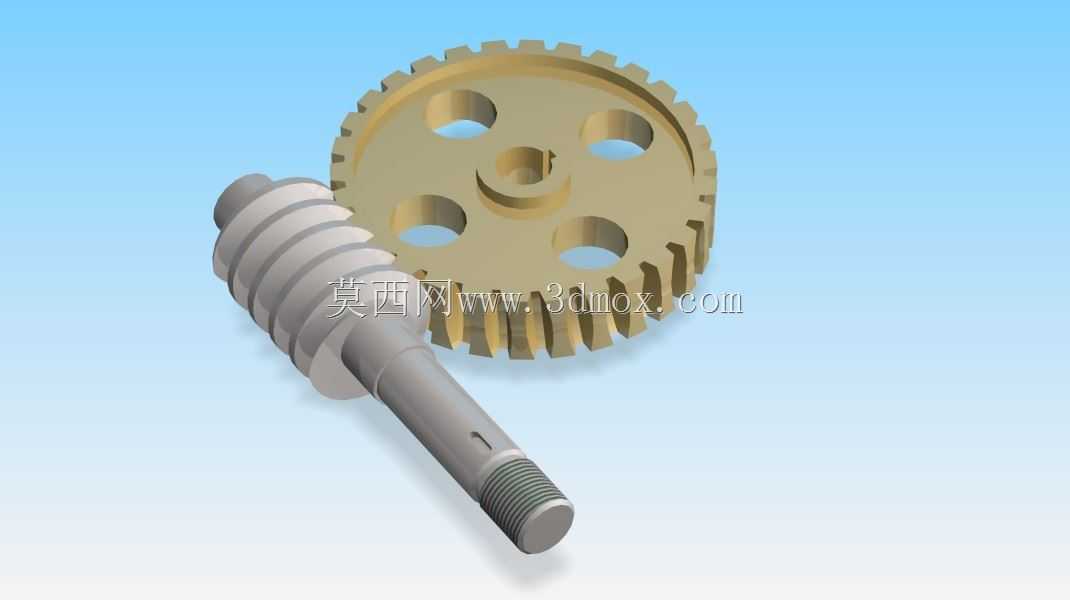

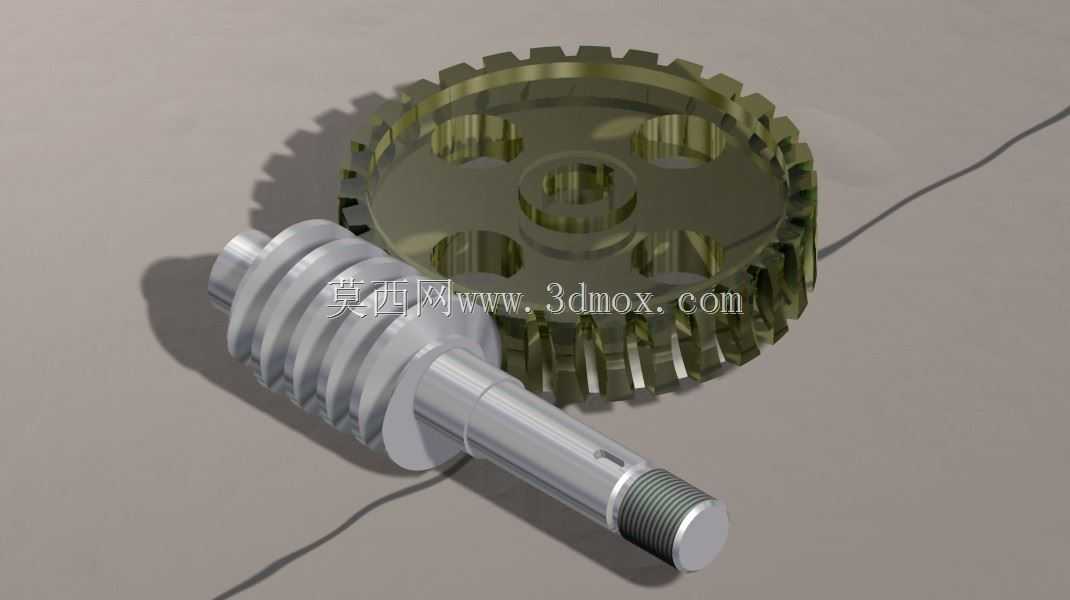

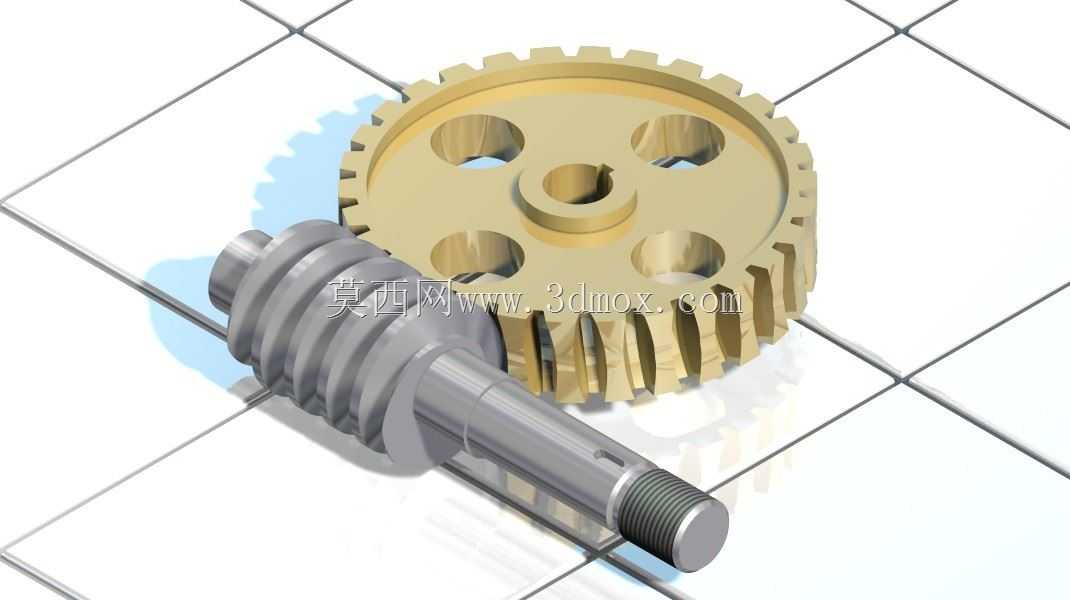

车削黄铜蜗轮与铣削不锈钢蜗杆传动副

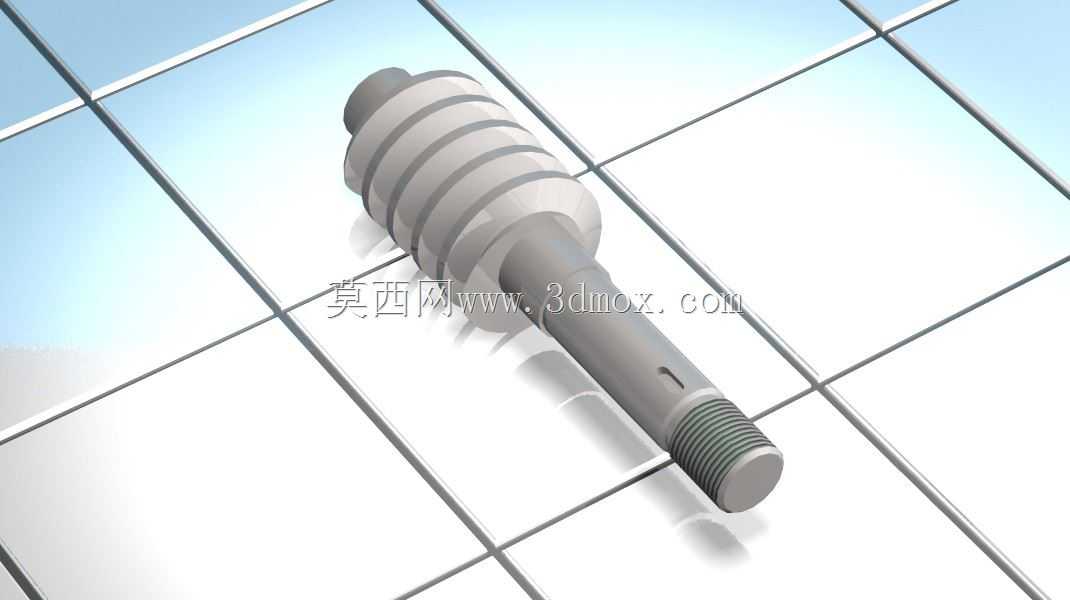

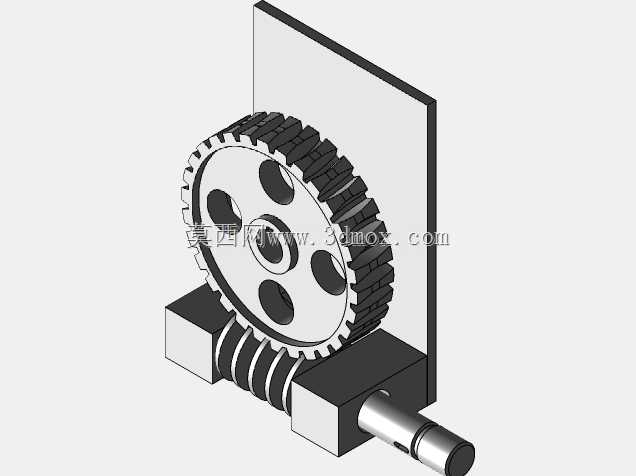

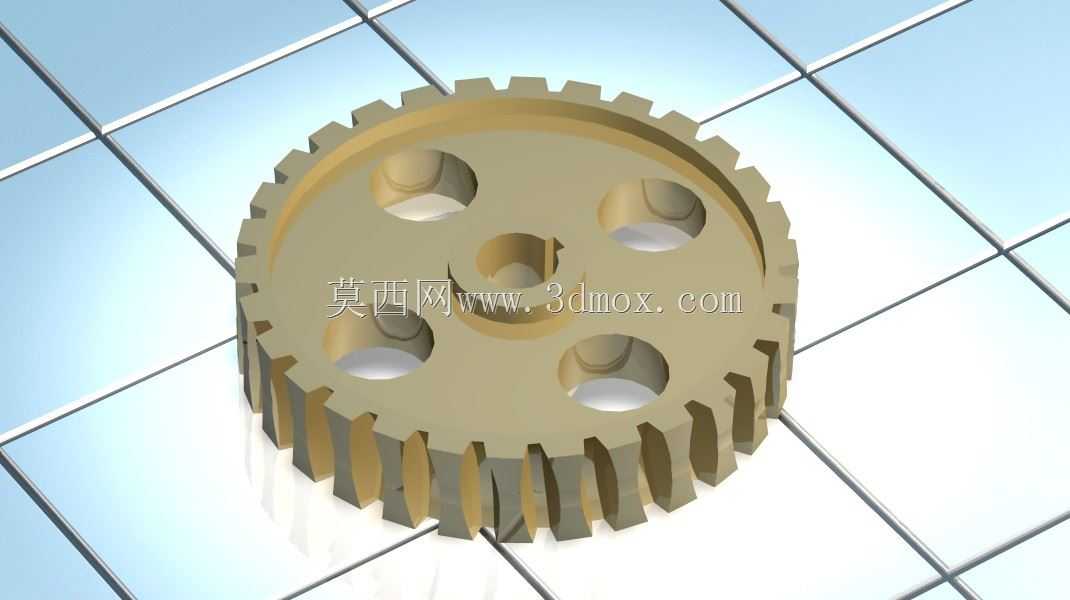

这套蜗轮蜗杆传动副是交错轴传动场景下的核心动力传递部件，主要应用于需要大传动比、低运行噪音、具备反向自锁特性的机械传动工位，常见于中小型输送设备的减速单元、精密进给机构的动力输出端、轻工包装设备的分度传动结构以及小型起重装置的制动传动环节，能够在空间交错的两轴之间实现稳定的动力与运动传递，适配垂直交错的轴系安装布局。其中蜗轮采用黄铜材质车削加工成型，选材上充分考虑了啮合传动过程中的减摩需求，黄铜质地偏软且具备优异的自润滑特性，在与硬质蜗杆长期啮合运转时，能够有效降低齿面磨损速率，减少传动过程中的发热与异响，避免齿面胶合失效的问题；蜗杆采用不锈钢材质铣削加工成型，具备更高的表面硬度与结构强度，能够承受输入端传递的持续扭矩，在长期交变载荷作用下不易出现齿形变形与断裂问题，二者搭配能够大幅延长整套传动副的无故障运行周期。设计过程中严格遵循1:30的传动比参数完成齿形参数匹配，对蜗轮的齿廓曲面、蜗杆的螺旋升角进行了精准适配，保证啮合过程中齿面能够实现连续的线接触，载荷分布均匀，不会出现局部应力集中导致的齿面点蚀问题，同时通过齿侧间隙的合理预留，既保证了传动过程的回转精度，又能容纳润滑油脂留存，形成稳定的油膜降低传动阻力。外形结构上，蜗轮采用辐板式轻量化结构设计，轮缘部分均匀设置减重空腔，在不降低轮齿结构强度的前提下有效降低了自身转动惯量，运转启停过程的动态响应更平稳，中心设置带键槽的安装轴孔，能够与配套输出轴实现周向固定，传递额定扭矩不会出现打滑松脱；蜗杆为轴类一体化结构，一端设置定位轴颈用于配套轴承的安装定位，另一端设置螺纹段用于锁紧固定，轴身预留键槽结构与动力输入端的联轴器或带轮连接，整体安装边界清晰，能够直接适配常规减速箱体的轴系安装位，不需要额外做结构修改即可完成装配。整套传动副在运行过程中能够实现平稳的低转速大扭矩输出，反向自锁特性可以避免输出端负载带动输入端倒转，在需要防止逆转的工位能够省去额外的制动结构，简化整体设备的结构设计，降低整体制造成本。
