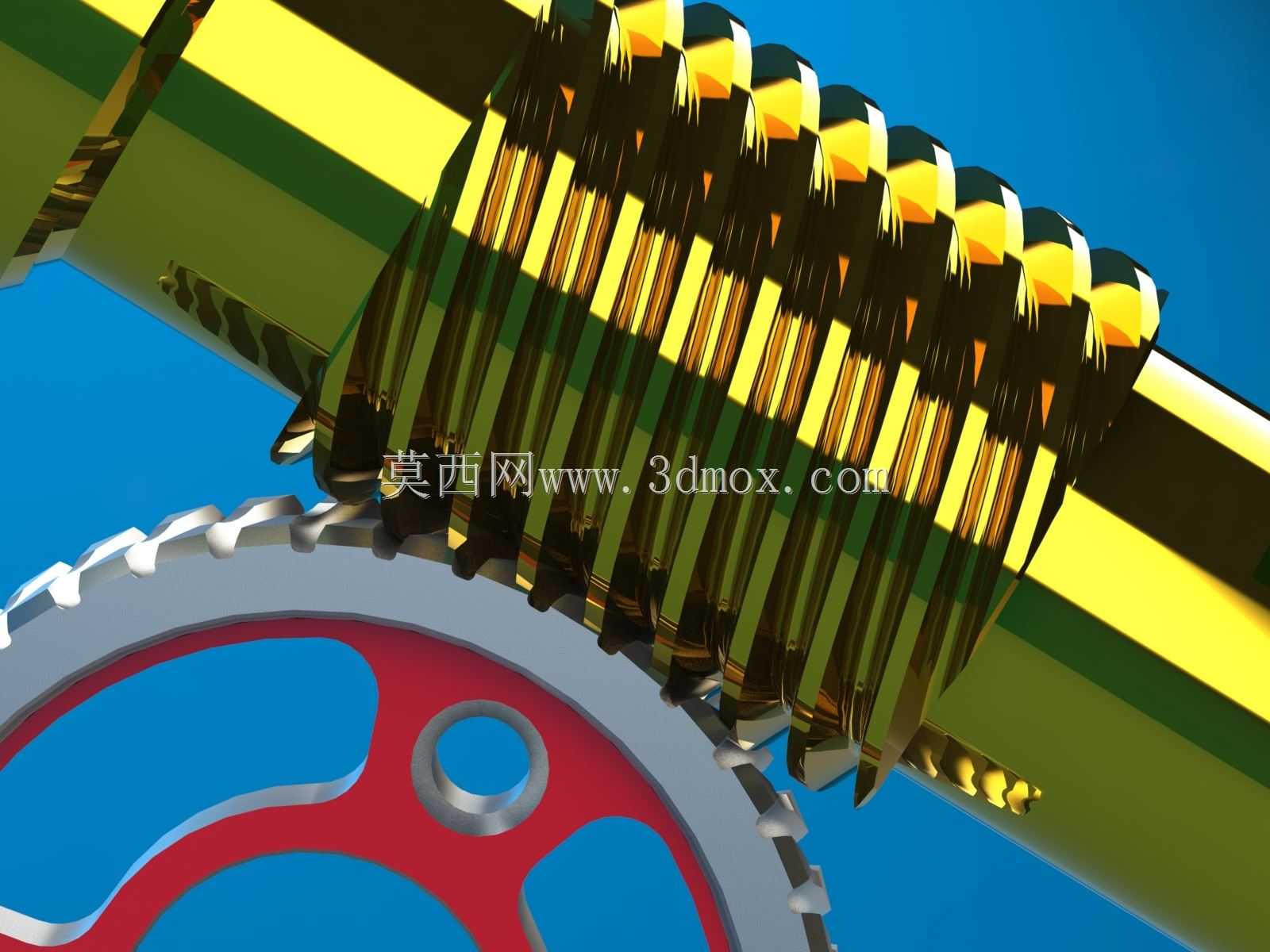

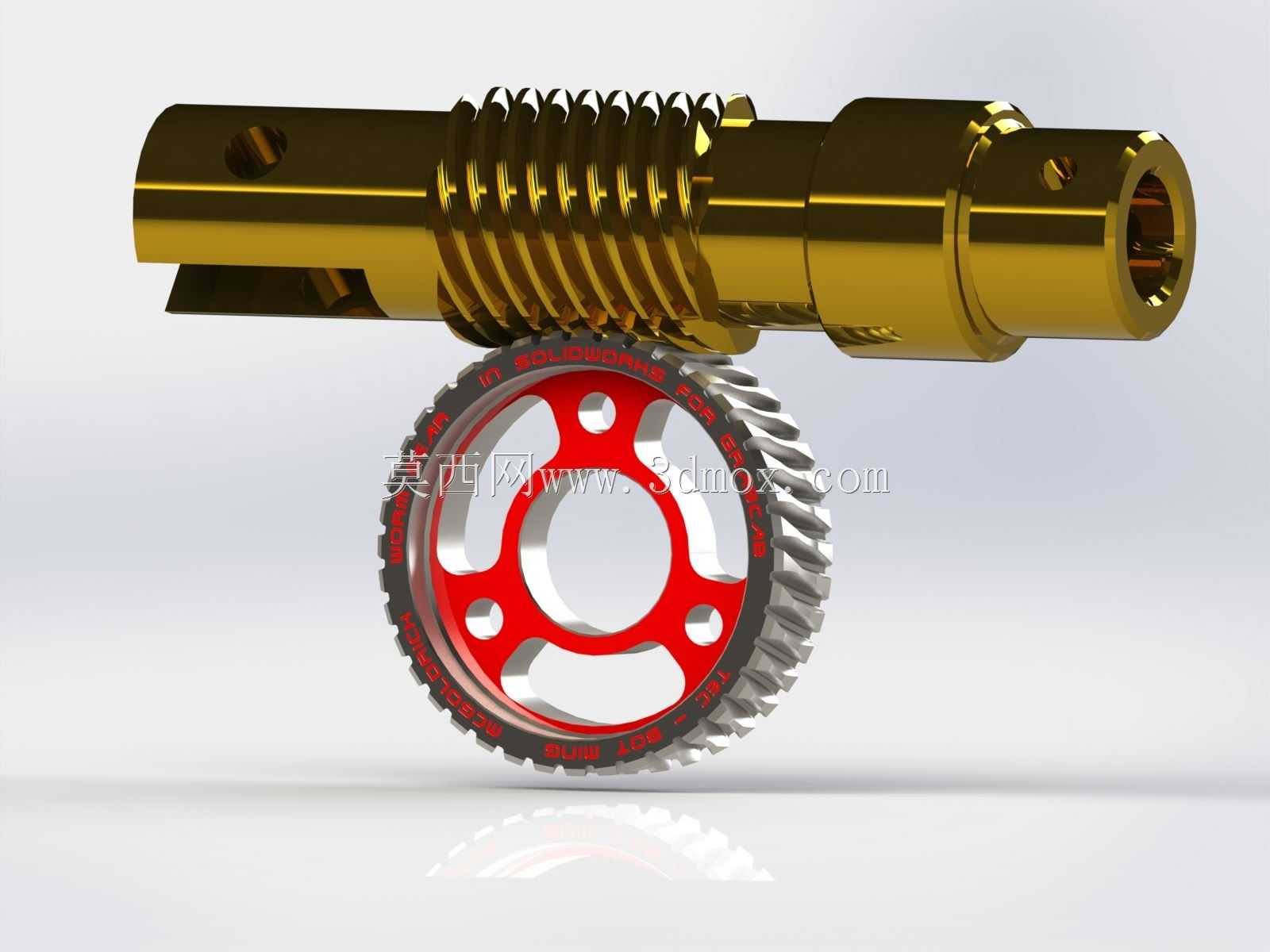

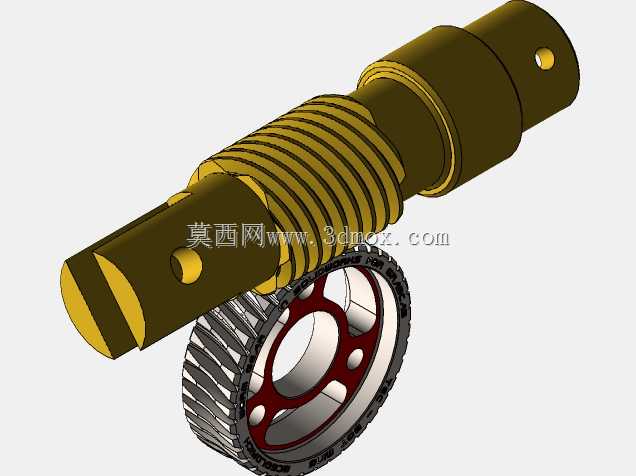

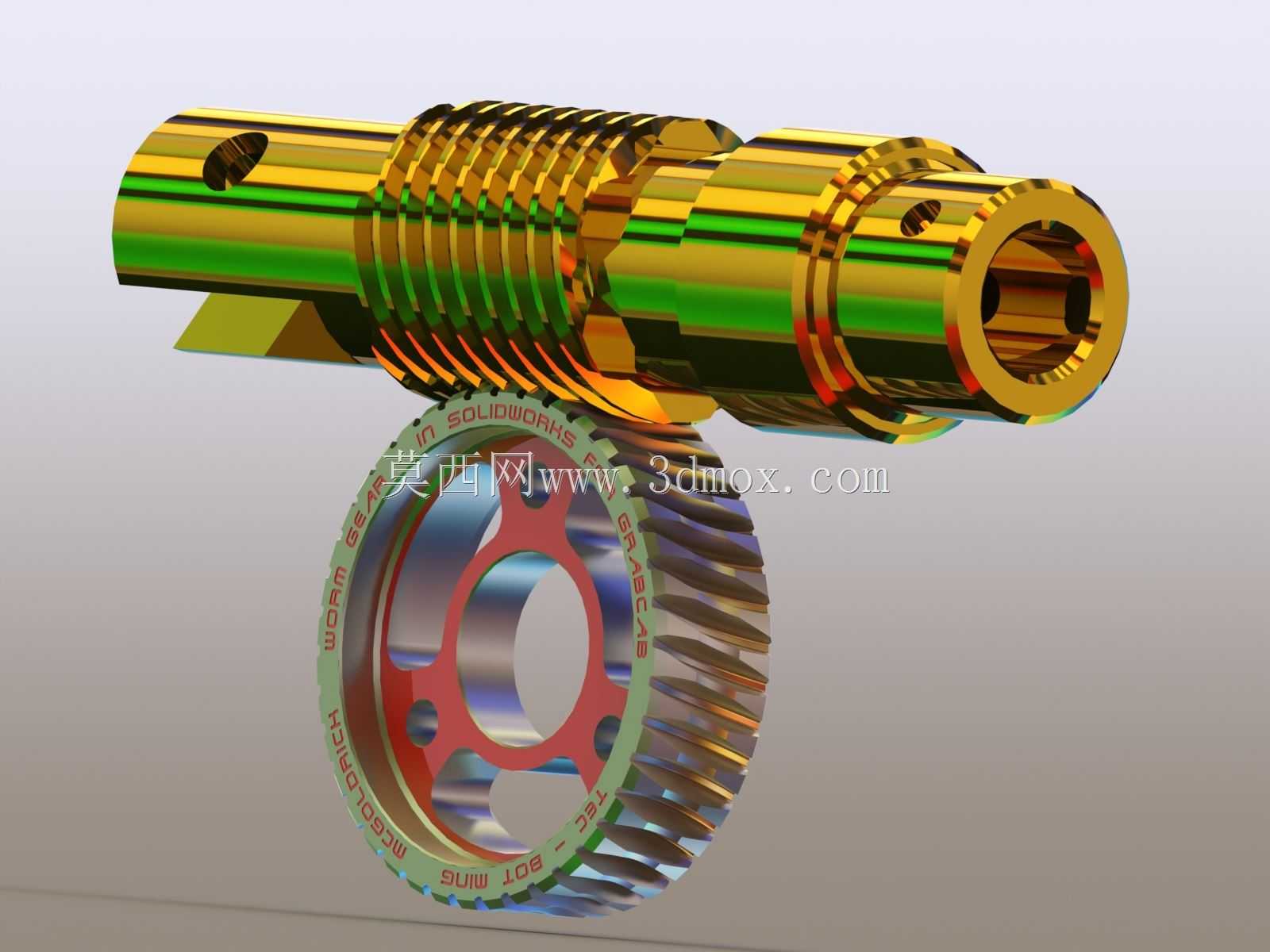

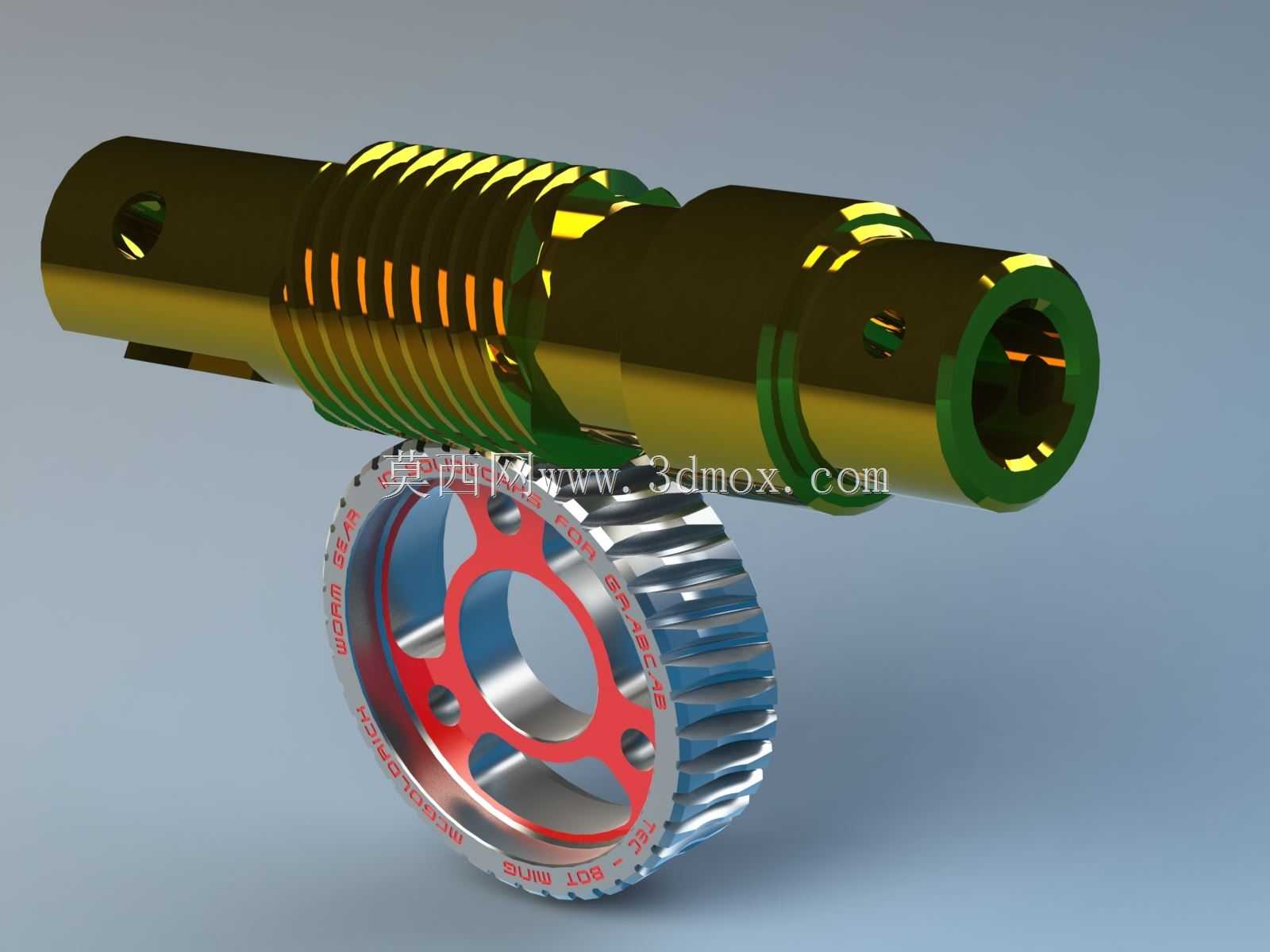

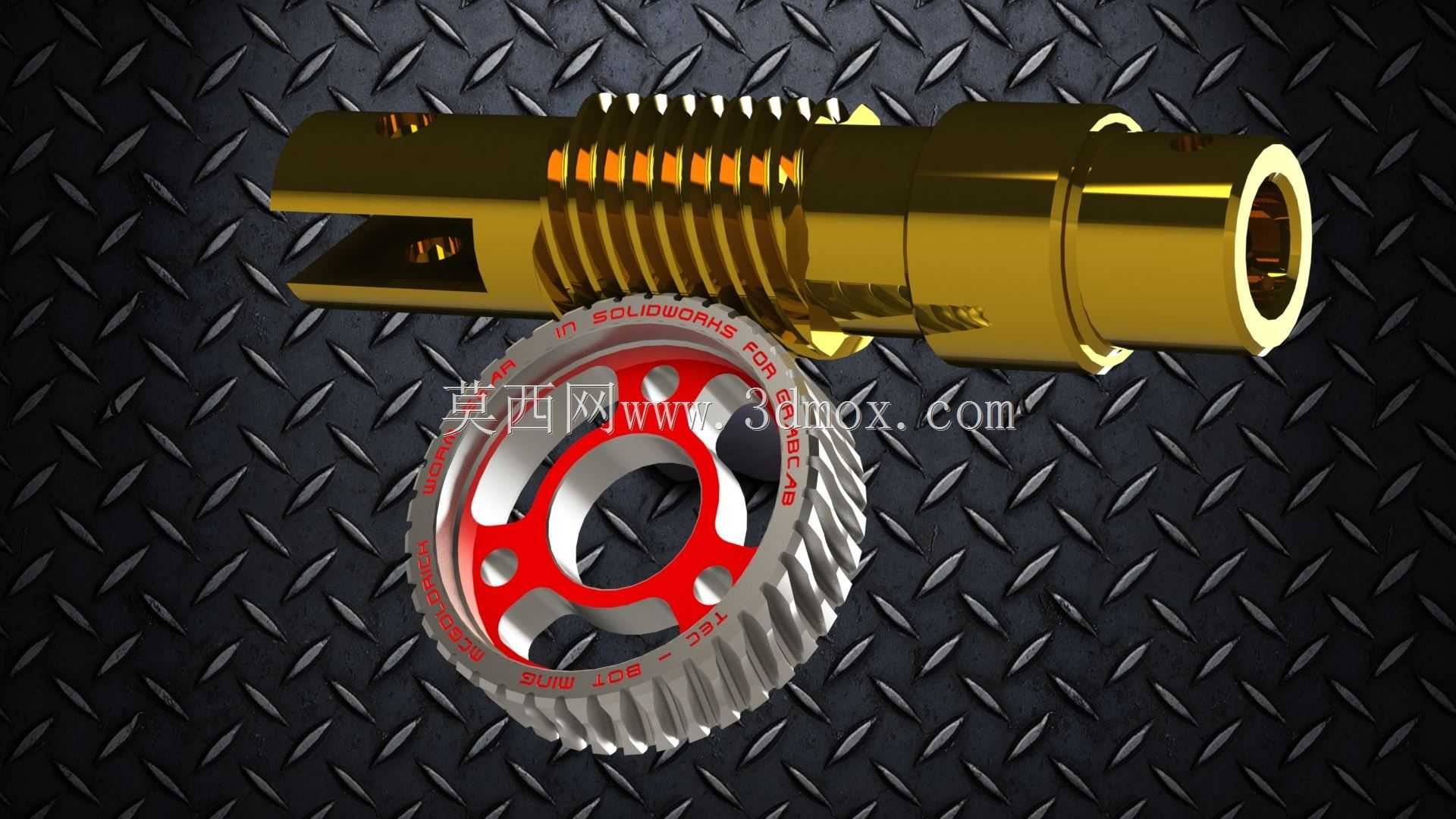

黄铜蜗轮不锈钢蜗杆啮合传动结构

这套蜗轮蜗杆传动结构是交错轴传动场景下的核心执行部件，主要应用于需要大传动比、低运行噪音、反向自锁需求的机械设备中，常见于中小型输送设备的减速单元、精密机床的进给传动机构、自动化生产线的分度调节结构，以及部分起重设备的低速重载传动段，能够在空间交错的两轴之间传递运动与动力，适配两轴空间垂直交错的安装布局，相比平行轴齿轮传动，能在更小的安装空间内实现更高的单级传动比，有效缩减整套传动系统的体积与重量。从功能特性来看，该结构采用黄铜材质加工蜗轮轮缘、不锈钢材质加工蜗杆的搭配方案，黄铜材质具备优异的减摩耐磨特性，能够在啮合传动过程中降低摩擦系数，减少长期运行带来的齿面磨损，延长构件的使用寿命；不锈钢蜗杆则具备更高的表面硬度与结构强度，能够承受传动过程中的交变载荷与冲击载荷，避免蜗杆齿面出现点蚀、变形等失效问题，同时两者搭配具备一定的反向自锁能力，即只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆，可在起重、垂直输送等场景中避免负载倒转带来的安全风险，提升设备运行的安全性。在设计思路上，该结构优先匹配传动效率与运行稳定性的平衡，蜗杆采用轴向齿廓为直线的圆柱蜗杆结构，加工工艺成熟，齿形精度容易保证，蜗轮齿面采用与蜗杆齿形共轭的曲面设计，确保啮合过程中齿面接触面积充足，载荷分布均匀，避免局部应力集中导致的齿面损坏；结构上蜗杆采用两端轴颈的安装设计，预留了键槽与定位孔位，能够方便地与动力输出轴、轴承座进行装配固定，蜗轮采用辐板式轻量化结构，在保证轮缘结构强度的前提下减少了不必要的材料冗余，降低了构件自身的转动惯量，提升传动响应的灵敏度。从安装边界来看，蜗杆部分的轴段直径、安装跨距均按照通用减速单元的安装尺寸设计，两端预留的轴承安装位适配标准深沟球轴承的装配尺寸，蜗轮的内孔直径、键槽尺寸匹配通用输出轴的连接标准，中心距参数符合常规圆柱蜗杆传动的标准系列，能够直接替换同规格的传统蜗轮蜗杆组件，不需要对原有设备的安装基座进行额外改造，降低了设备维护与升级的成本；啮合侧隙控制在合理范围内，既能够补偿热变形带来的尺寸变化，避免运行过程中出现卡滞，又能够控制传动回程误差，满足精密传动场景下的精度要求。
