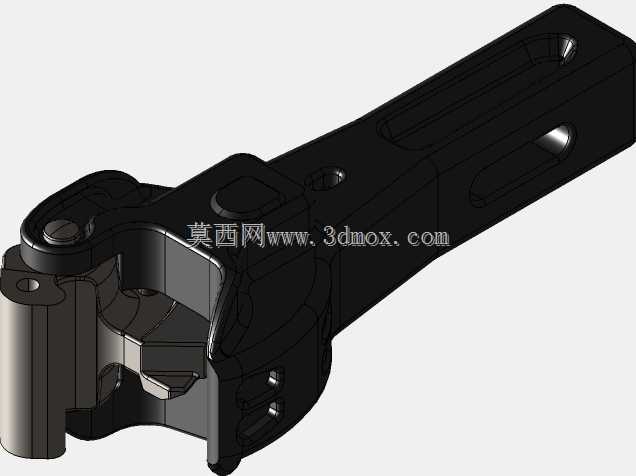

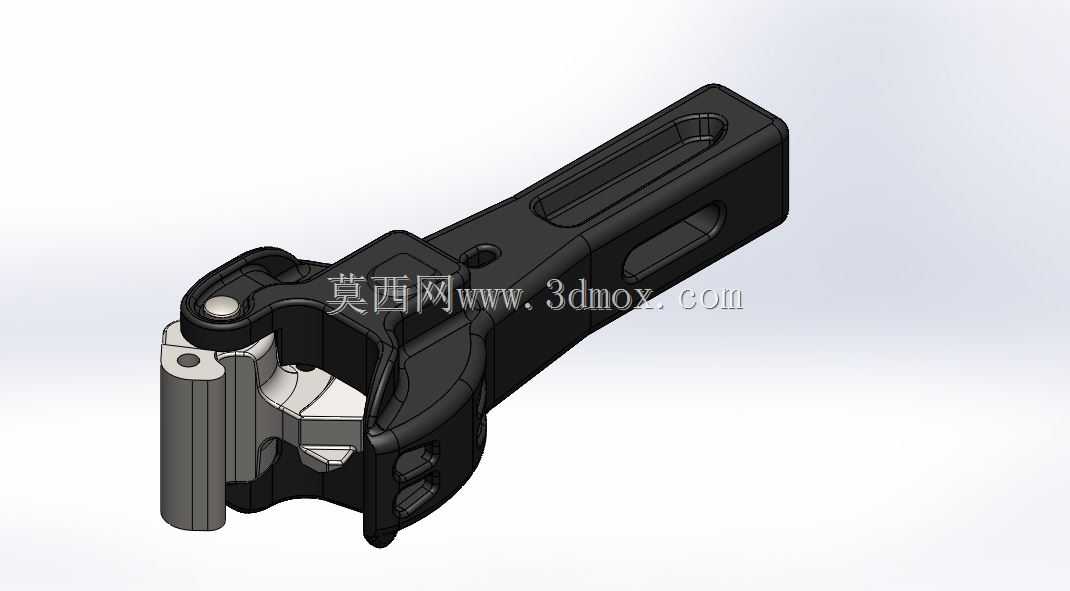

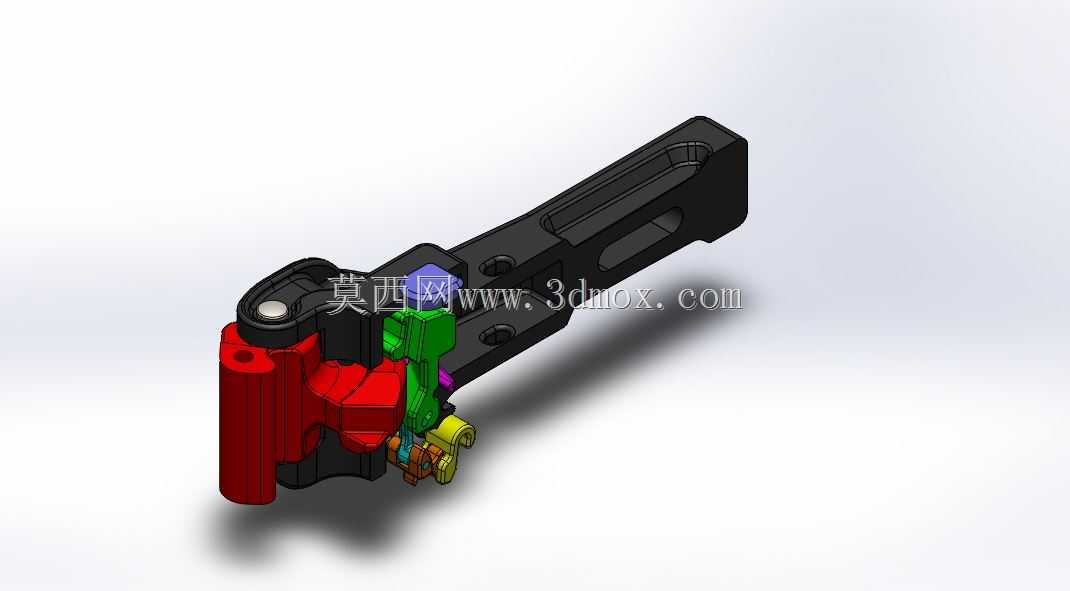

铁路车辆用AAR型车钩连接器结构设计

这款连接器是适配铁路货运车辆连挂作业的核心连接部件，主要应用于各型符合AAR标准的铁路货车、工矿专用轨道车辆的编组连接场景，承担车辆之间的机械连接、纵向力传递的核心功能，是轨道车辆编组运行中不可或缺的关键受力构件。在实际线路运行中，该连接器需要承受车辆启动、制动、变速过程中产生的巨大纵向冲击载荷，同时要适配车辆通过曲线、道岔时的相对转角与位移，保障编组车辆在复杂线路条件下的连接可靠性，避免运行过程中出现脱钩、断钩等危及行车安全的故障。从功能特性来看，该连接器集成了自动锁紧、间隙缓冲、对位导向的多重功能，前端的导向结构能够在车辆连挂时自动校正对位偏差，无需人工反复调整位置即可完成对接，锁紧机构在对接完成后自动卡合锁定，能够承受数百千牛级的纵向拉伸与压缩载荷，同时预留的缓冲连接位可以配套配套缓冲装置，吸收车辆运行中的冲击振动，降低纵向冲击力对车体结构的损伤。从设计思路层面，这款连接器采用了分体式受力结构设计，将直接承受冲击的钩头部分与传递载荷的钩身部分做了差异化的强度匹配，钩头部位采用高耐磨的结构构型，接触面做了加厚处理，应对连挂过程中的摩擦与冲击，钩身部分采用了带减重槽的箱型结构，在保证整体抗弯、抗扭强度满足载荷要求的前提下，尽可能降低构件自身重量，减少车辆的自重负载。钩身侧面的长条形安装槽用于适配车辆上的安装座，能够根据不同车型的安装位置需求调整连接固定位置，适配多种车型的安装边界，整体安装接口完全符合AAR标准的尺寸规范，不需要额外改装即可直接替换同类型的标准车钩部件。在外形尺寸与安装边界上，该连接器的钩头轮廓做了圆弧过渡处理，避免车辆相对转动时出现结构干涉，钩身的截面尺寸经过载荷校核，能够满足重载货运车辆的载荷要求，整体长度方向的尺寸适配标准车钩的安装空间，安装孔位的间距、孔径都遵循通用标准，现场安装更换时不需要对车体安装座做额外加工，即可完成装配。锁紧机构的操作端设置在钩身侧面，操作人员在车辆侧面即可完成解钩操作，不需要探身到两车之间，有效提升了调车作业的操作安全性。整个构件的所有受力棱边都做了圆角过渡处理，避免应力集中导致的构件疲劳断裂，延长部件的使用寿命，降低日常运维的更换频率。
