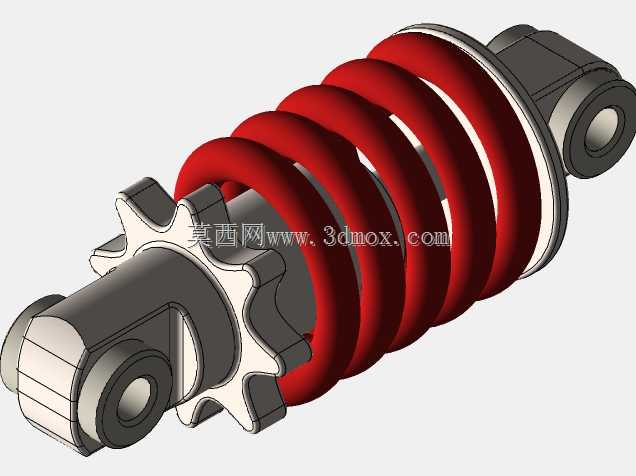

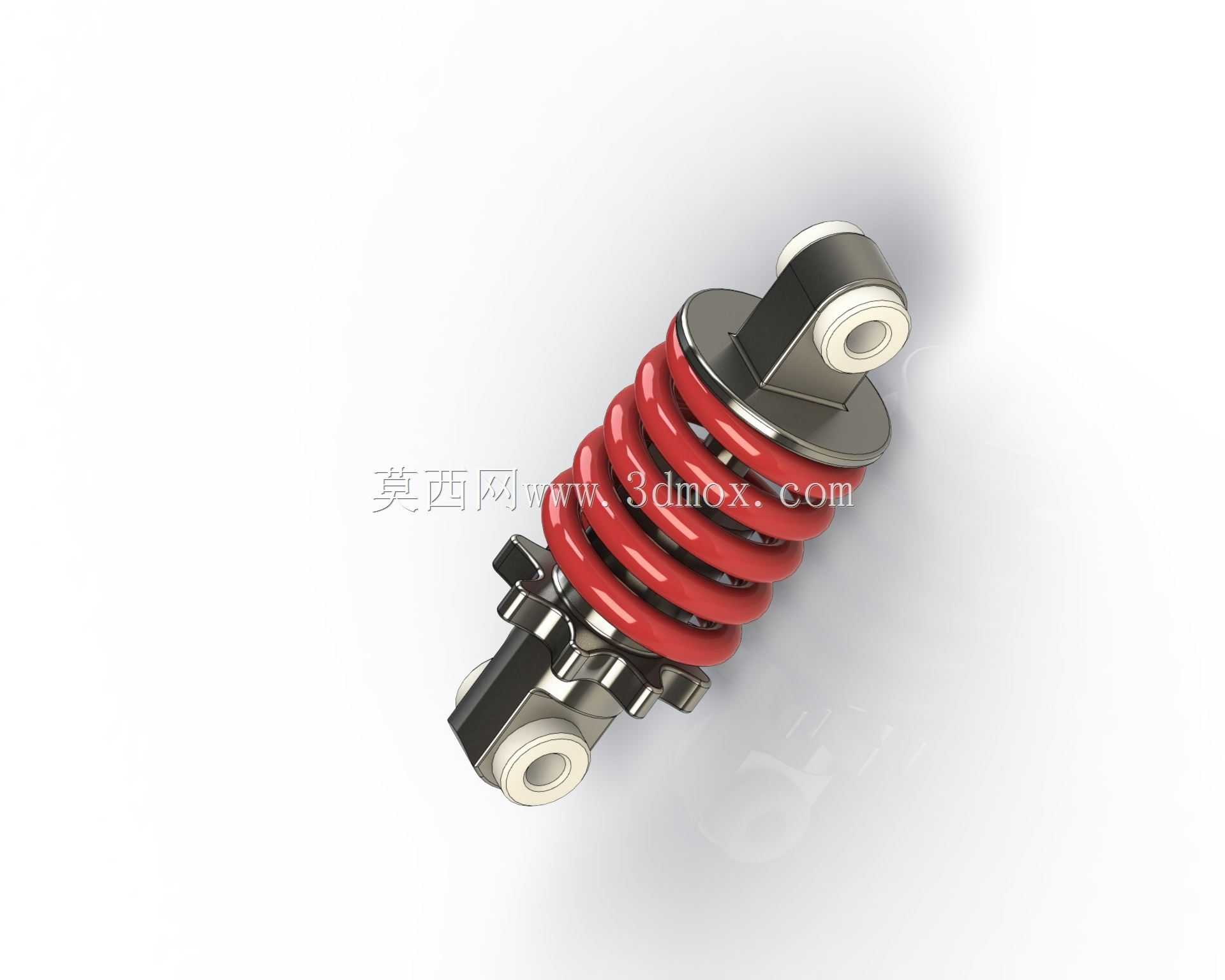

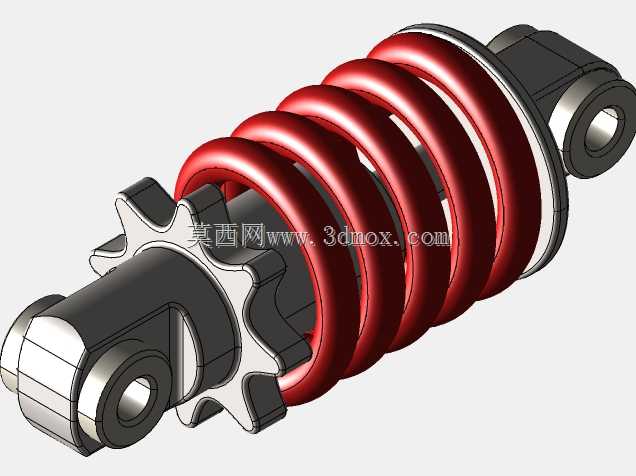

110mm行程550lb/in自行车后减震器结构设计

这款后减震器主要应用于中小轮径自行车、改装电动自行车以及小型非道路代步车辆的后悬架系统，核心作用是过滤骑行过程中路面传递的颠簸冲击，将车轮碾过碎石、坑洼、减速带时产生的竖向震动进行缓冲消解，避免刚性冲击直接传递到车架与骑乘者身上，既能够提升长时间骑行的舒适度，也可以减少交变载荷对车架焊接部位、连接紧固件的疲劳损伤，延长整车结构的使用寿命。在实际使用场景中，这类减震器既适配日常通勤的折叠自行车、城市代步车，也可用于入门级越野自行车、DIY改装的小型四轮代步项目，能够应对城市铺装路面的细碎震动、郊野非铺装路的中度冲击，在负载骑乘、过坎落地的工况下提供稳定的支撑与回弹表现。从功能特性来看，这款减震器采用螺旋弹簧作为核心弹性承载部件，搭配上下两端的鱼眼式铰接安装结构，550lb/in的弹簧刚度设定兼顾了单人骑乘的柔软滤震表现与双人承载、重载状态下的支撑性，不会因为弹簧过软在急加速、大力制动时出现过度的悬架俯仰，也不会因为刚度过高丧失滤震效果；上下铰接点的内置衬套可以吸收安装过程中的微小角度偏差，同时隔绝部分高频震动传递，避免连接位置出现硬摩擦异响。在设计思路上，这款减震器采用了紧凑型的同轴布局，将阻尼结构与弹簧载体整合在同一轴线上，最大限度压缩了整体结构长度，适配安装空间局促的小尺寸车架；弹簧两端的承托座采用了贴合弹簧螺距的弧形定位结构，避免弹簧在压缩、回弹过程中出现径向窜动，侧方设置的调节结构可以根据骑乘者体重、使用场景调整弹簧预压量，匹配不同的负载需求与骑乘偏好。从安装边界来看，这款减震器两端安装孔的中心距为110mm，上下铰接端的连接孔尺寸适配常规自行车悬架的标准安装螺栓，整体外径控制在合理范围内，安装时不会与车架后叉、轮胎、挡泥板等周边部件产生运动干涉，压缩行程预留了足够的安全余量，在极限压缩状态下不会出现弹簧并圈、结构硬碰撞的问题，能够在规定的运动行程内顺畅完成压缩、回弹的循环动作，为整车悬架提供可靠的弹性支撑。
