6V1W便携式太阳能电池板结构三维设计

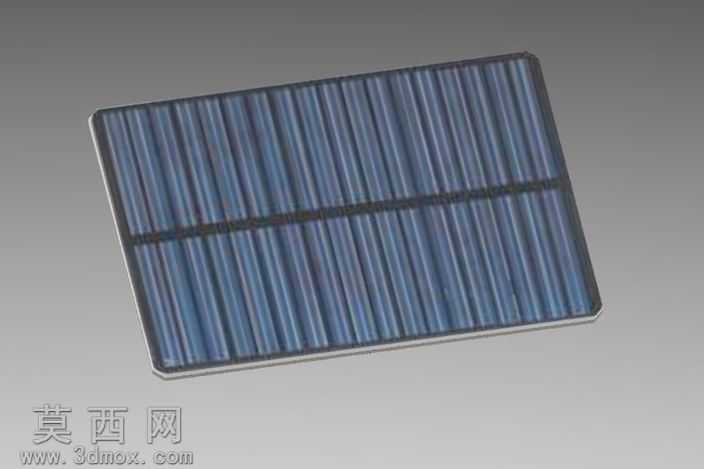

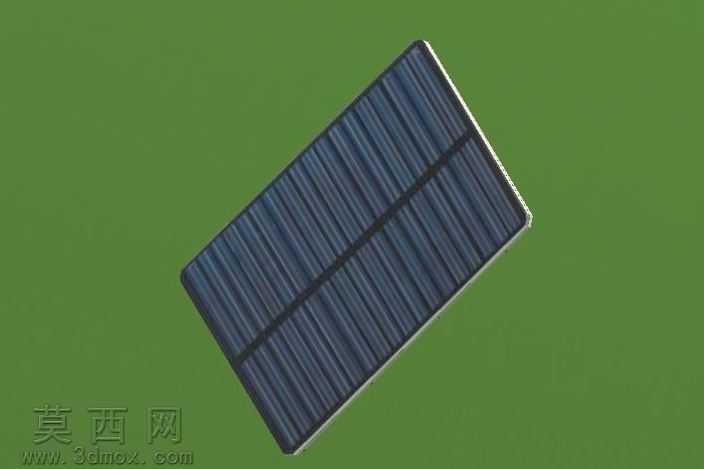

本作品针对Radioshack 6V1W规格的便携式太阳能电池板开展三维建模设计，建模过程中以实物测绘的尺寸参数为基准，在SolidWorks软件中完成全参数化的结构搭建，首先通过草图绘制勾勒出电池板主体的矩形轮廓，精准控制板身的长宽厚比例，还原薄型便携的产品形态特征。建模阶段重点还原电池板的核心结构：主体黑色光伏面板区域采用平面拉伸特征构建，边缘的银色包边通过薄壁扫描特征实现，精准还原包边的圆角过渡与贴合精度，避免出现生硬的棱角结构；面板表面的标识区域采用贴图配合浅凸台特征制作，还原实物表面的参数标注质感，面板上的定位小孔、极性标识点位均按照实物位置精准排布，保证结构位置的还原度。材质渲染环节针对不同部件匹配对应材质属性：光伏面板区域赋予哑光黑色磨砂塑料材质，调整材质的粗糙度与反光度，还原光伏板表面弱反光的质感；边缘包边赋予亮面银色金属材质，添加轻微的环境反射效果，还原金属包边的光泽质感；表面标识区域采用半光泽的印刷材质，模拟丝网印刷标识的附着效果，整体渲染采用柔和的工作室环境光，多角度呈现电池板的结构细节与材质特征。设计过程中对电池板的接线点位做了简化处理，未纳入电线与节点结构，重点聚焦电池板本体的外观与基础结构还原，同时在面板边缘、包边衔接处添加了细微的倒角细节，避免模型出现尖锐的不合理结构，让整体模型更贴近实物的生产工艺特征；建模全程采用全约束的参数化草图，保证各部分结构的尺寸关联合理，后续可根据需求调整板身尺寸、包边厚度等参数，适配不同功率规格的同类型便携太阳能电池板设计需求，模型整体结构简洁规整，无冗余特征，可用于产品展示、结构教学、配件适配设计等多种场景。
