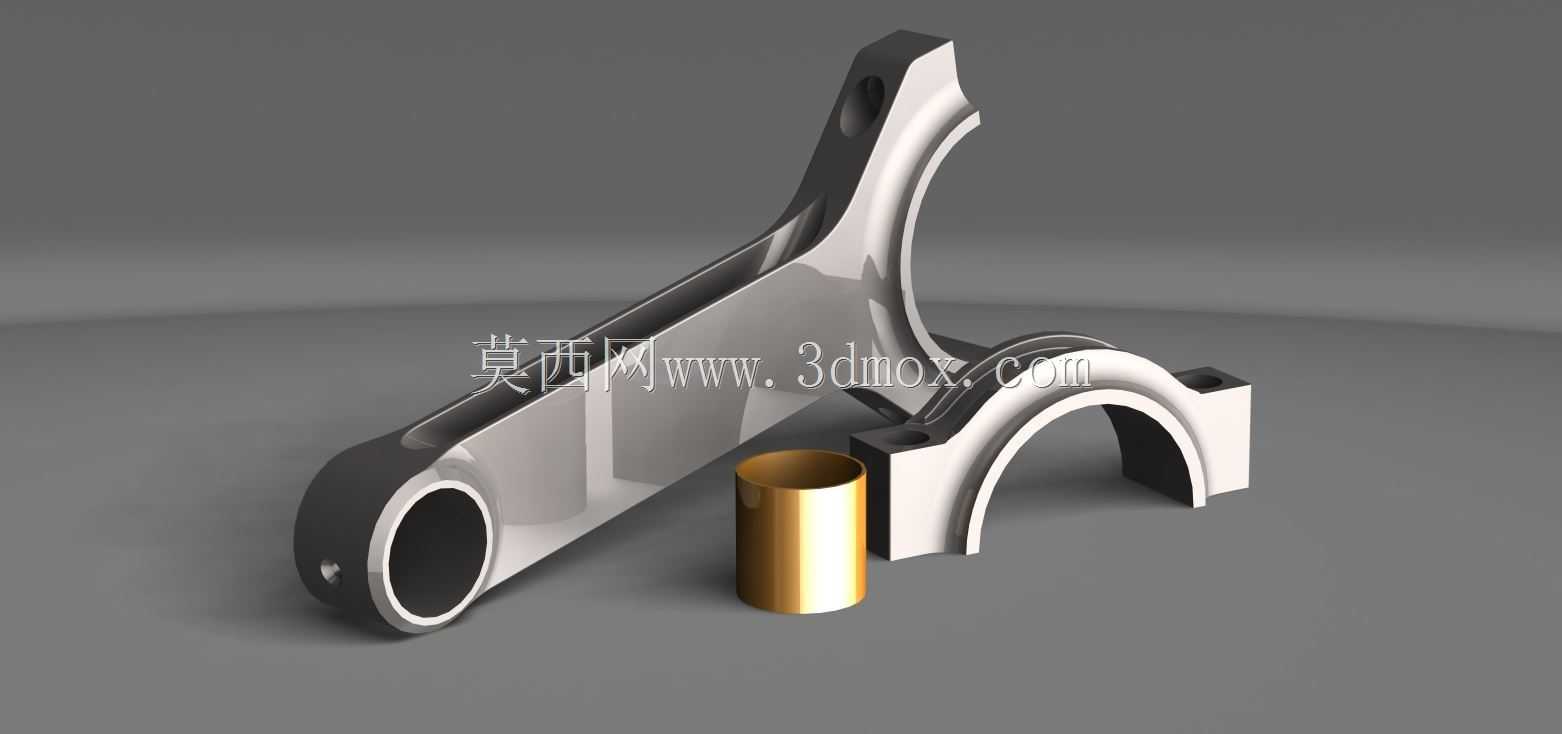

沃尔沃发动机H型连杆精密三维结构

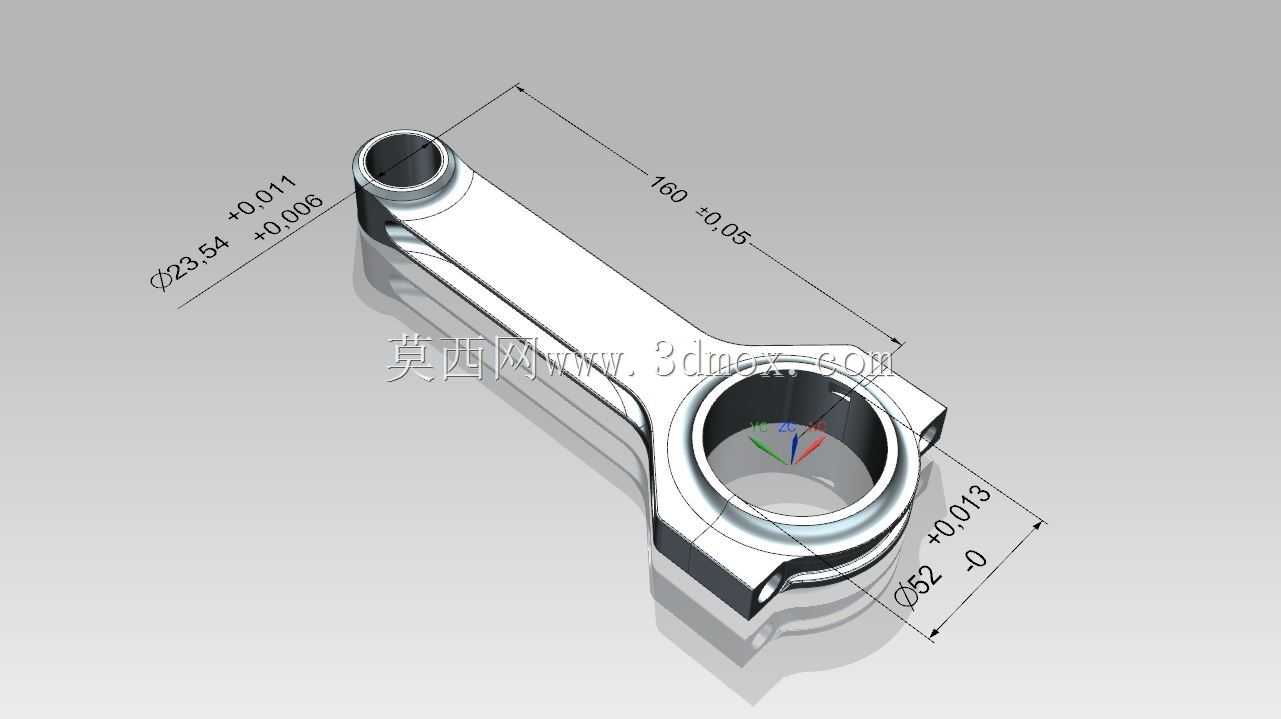

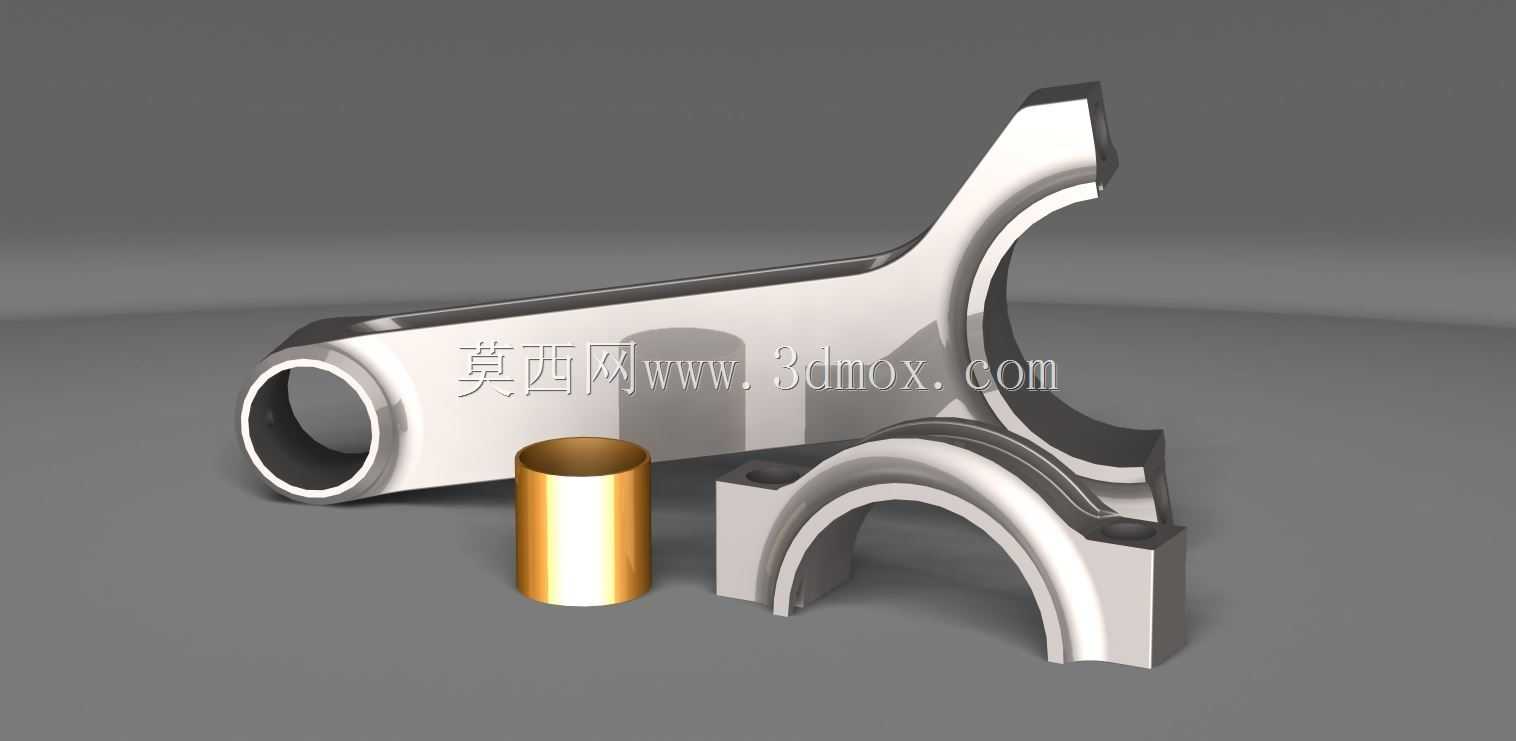

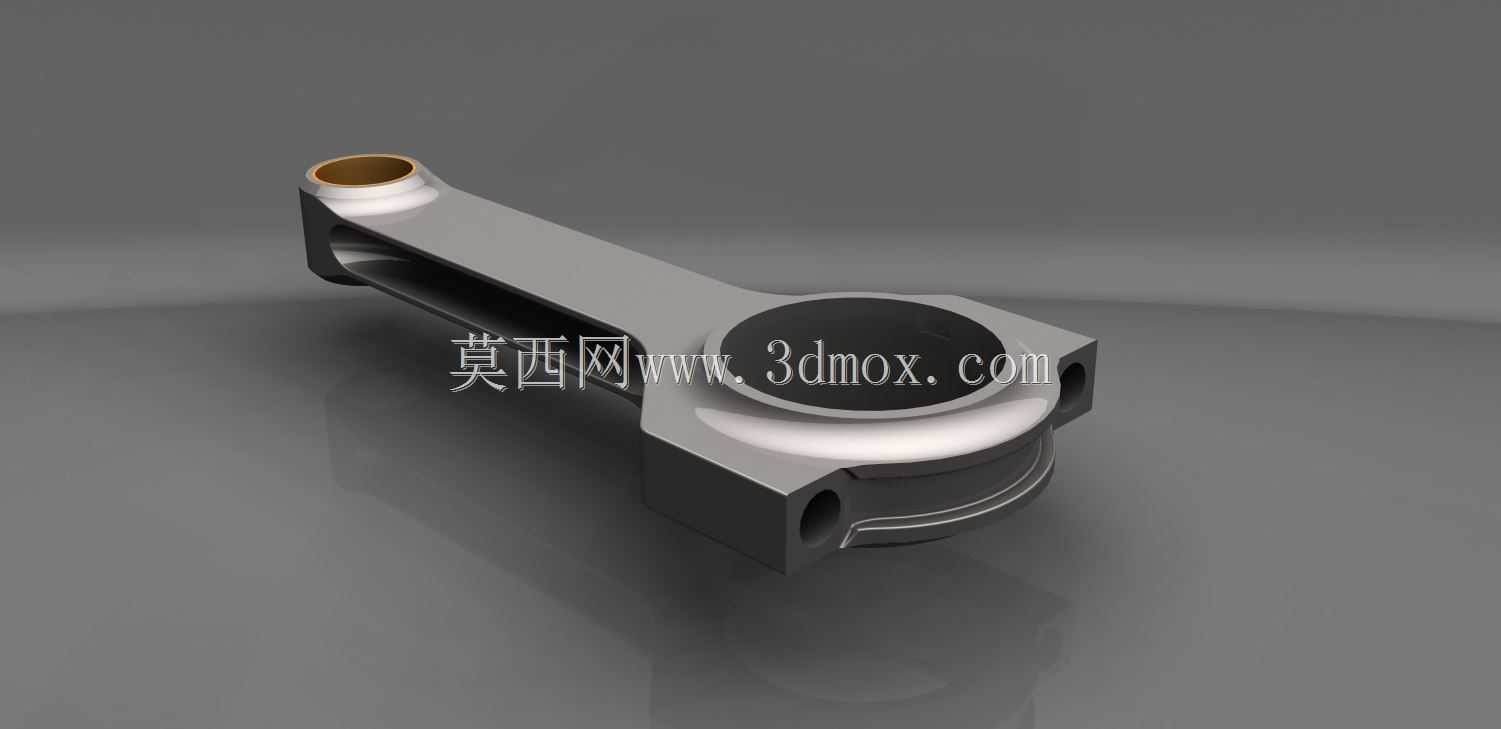

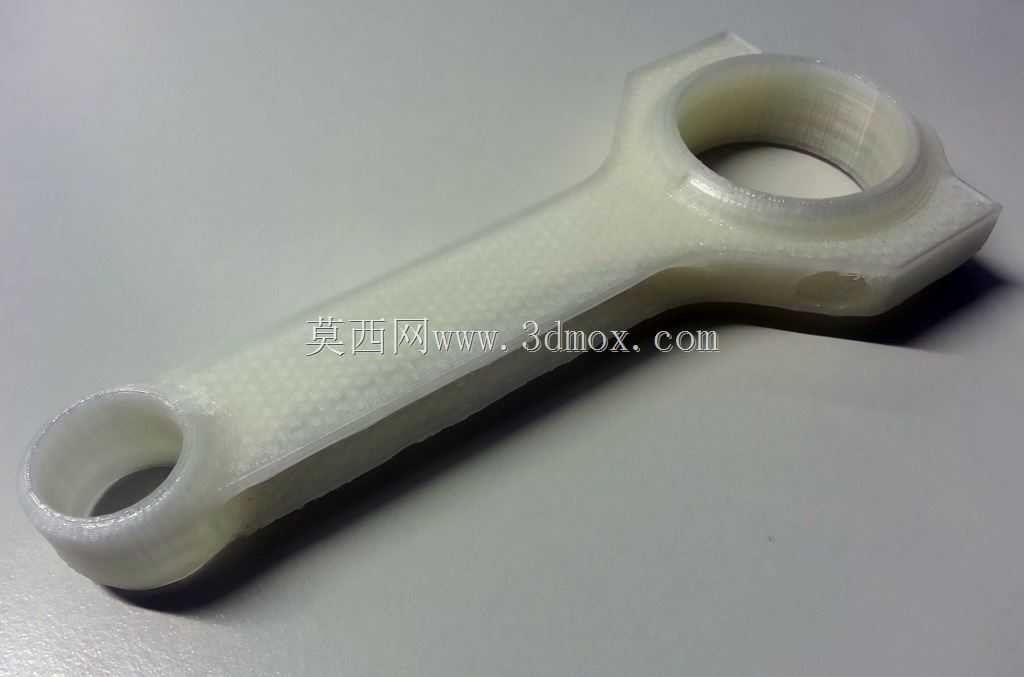

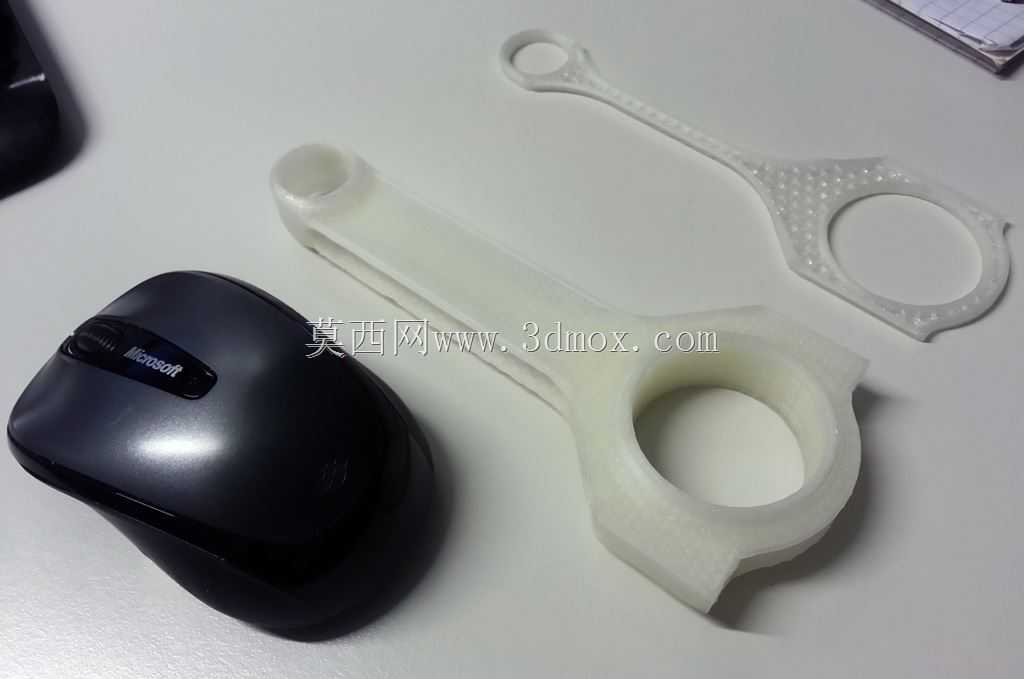

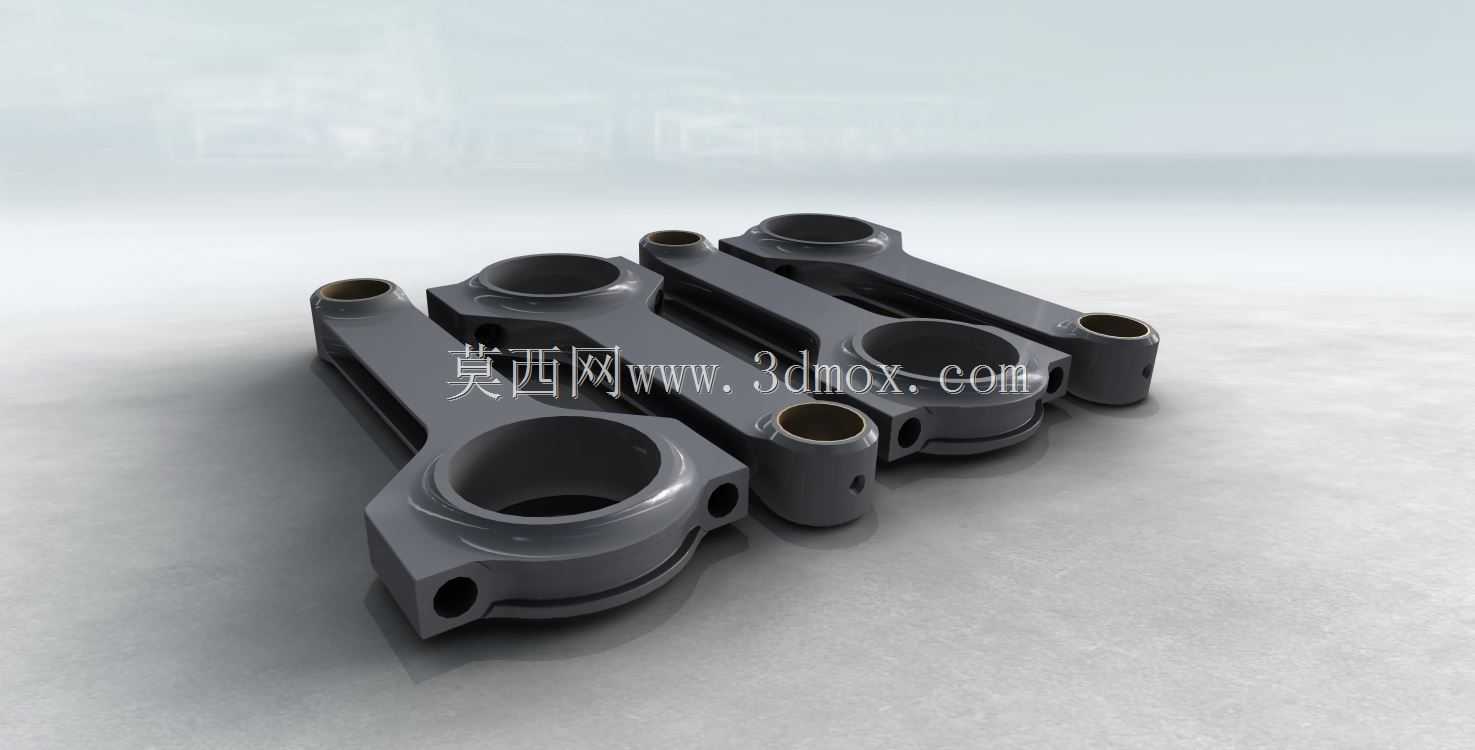

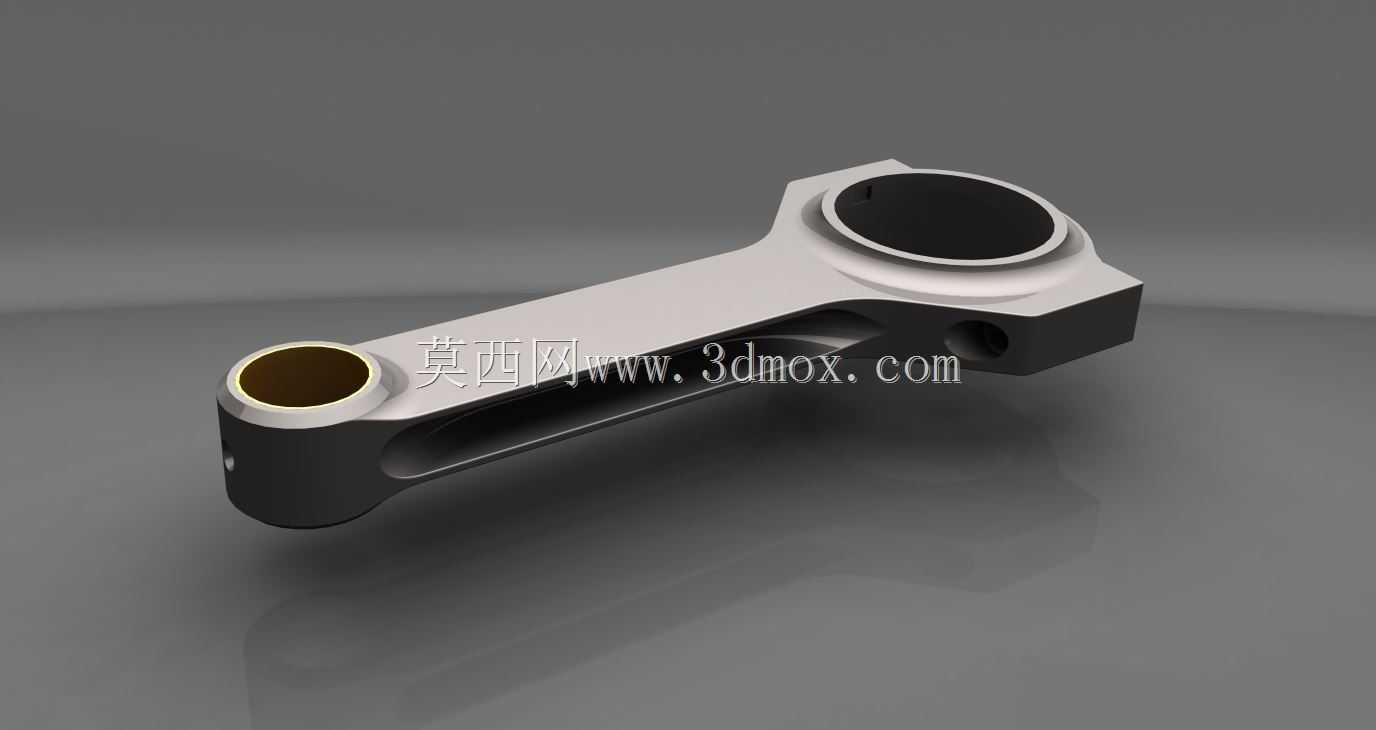

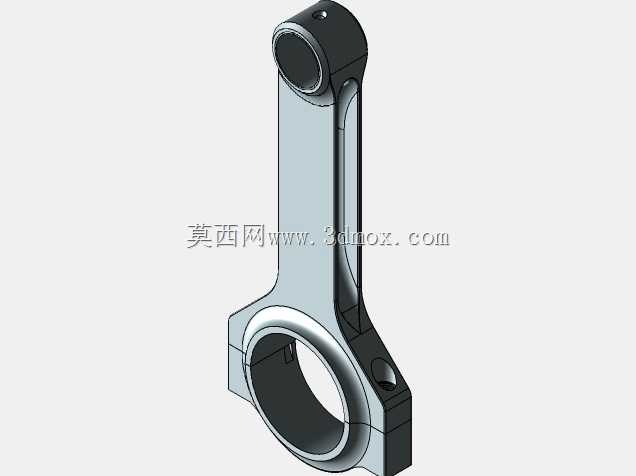

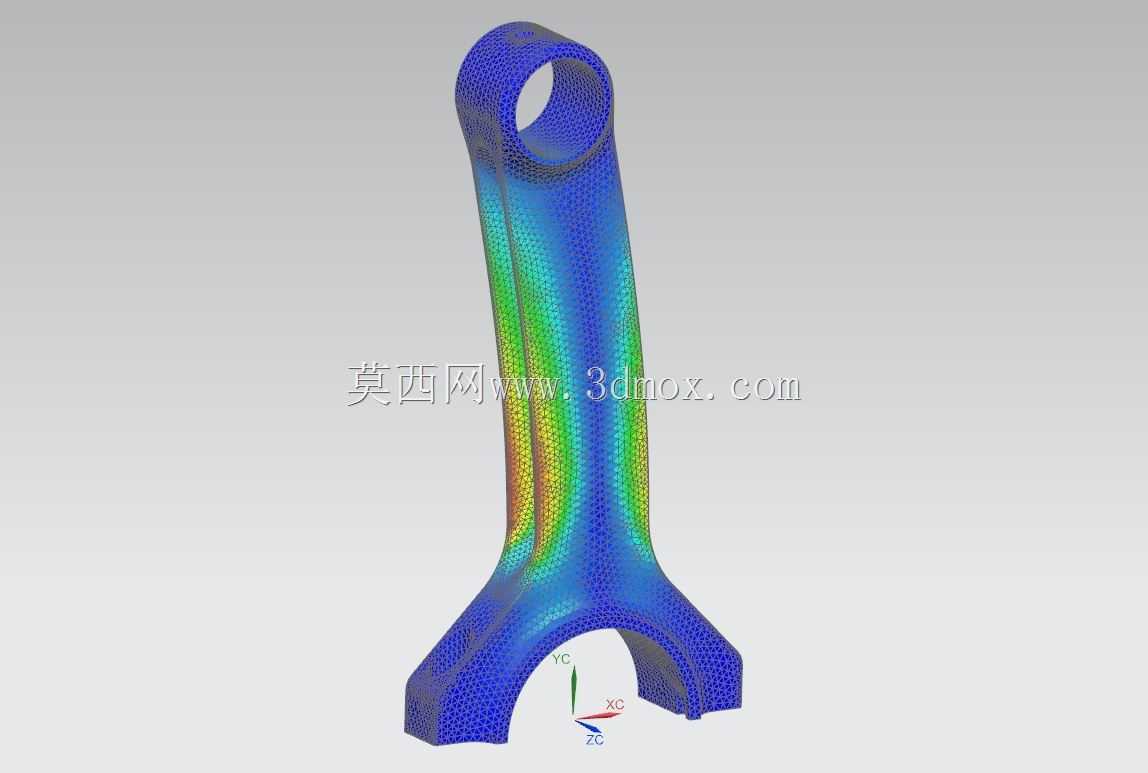

这款H型连杆是适配沃尔沃B200/B230系列发动机的核心传动部件，主要应用于民用乘用车、改装性能车的动力总成系统中，承担着将活塞往复直线运动转化为曲轴旋转运动的关键传动作用，可适配最高600bhp输出的动力工况，是发动机动力传递路径中不可或缺的核心受力构件。在实际发动机运行场景中，连杆需要持续承受活塞端传递来的爆发压力冲击，以及高速往复运动产生的交变惯性载荷，因此这款连杆在设计阶段就针对高负荷工况做了专项优化，选用40CrNiMoA也就是常用的4340合金结构钢作为对应实物的加工材质，这类材质具备优异的淬透性、抗疲劳强度与冲击韧性，能够在高转速、高爆发压力的工况下长期稳定工作，避免出现连杆断裂、变形等致命发动机故障。从结构设计思路来看，这款连杆采用H型截面设计，相较于传统的工字型截面，H型截面在同等重量下具备更优的抗弯扭刚度，能够有效降低连杆在高速往复运动中的形变幅度，同时合理的截面减重设计可以降低连杆整体往复运动质量，减少曲轴运转的惯性负荷，提升发动机的转速响应速度。尺寸设计上严格匹配对应发动机的安装边界，连杆大小端中心距为160mm，尺寸公差控制在±0.05mm范围内，保证活塞上止点、下止点的位置精度，避免出现压缩比偏差、活塞撞气门等装配问题；连杆小端用于连接活塞销，内孔直径为23.54mm，公差带控制在+0.006mm到+0.011mm之间，能够保证与活塞销的配合精度，既避免间隙过大产生的敲击异响，也防止间隙过小导致的润滑不足、抱轴故障；连杆大端用于连接曲轴连杆轴颈，内孔直径为52mm，公差带控制在0到+0.013mm之间，能够与轴瓦、曲轴连杆颈形成稳定的配合间隙，建立可靠的压力润滑油膜，保证长期运转的耐磨性。在结构细节上，连杆大小端的过渡区域做了圆弧过渡处理，避免应力集中导致的疲劳断裂，大端的拆分面设计也匹配对应发动机的装配工艺，能够满足发动机生产线的装配要求，同时杆身的外形设计也充分考虑了锻造加工的工艺性，适合模锻批量生产，兼顾性能与制造成本的平衡。这款连杆的结构设计充分平衡了强度、重量与加工工艺性，既能够满足原厂民用发动机的可靠性要求，也能够承受一定程度的动力改装后的负荷提升，是发动机核心零部件设计中兼顾实用性与性能的典型结构。
