V型六缸汽车发动机缸体及曲柄连杆机构

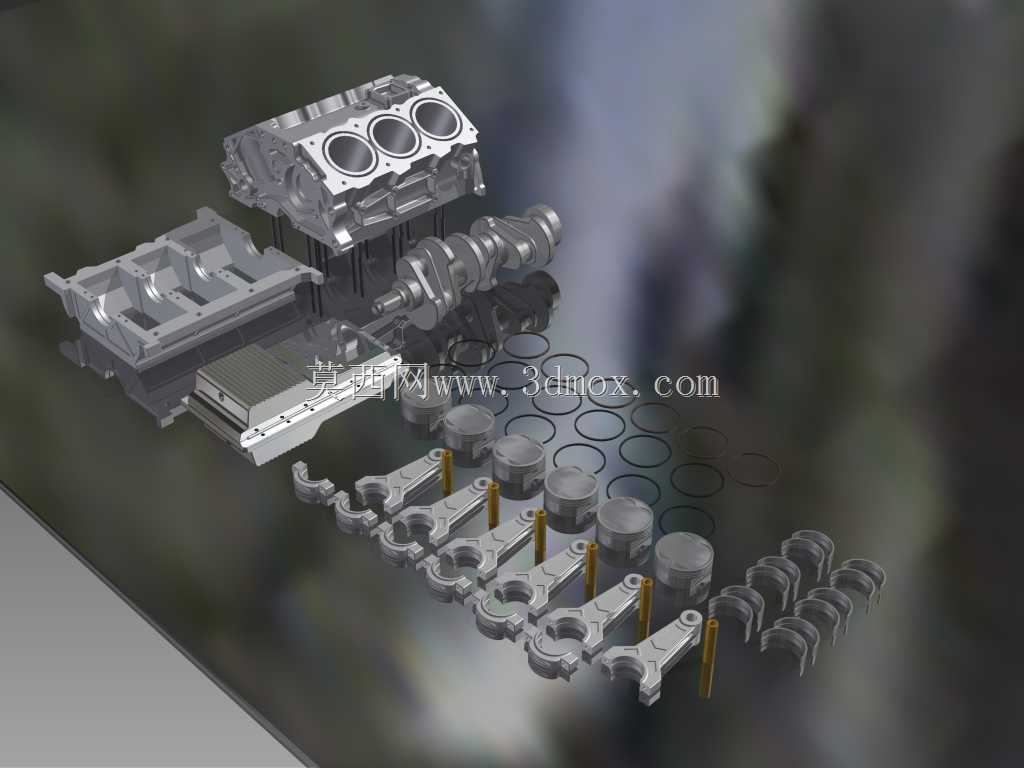

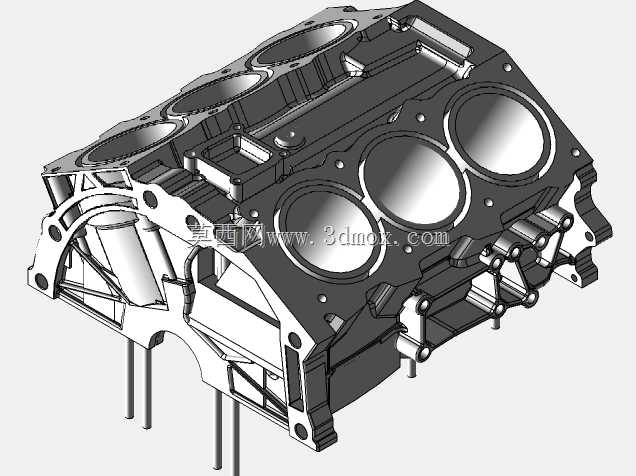

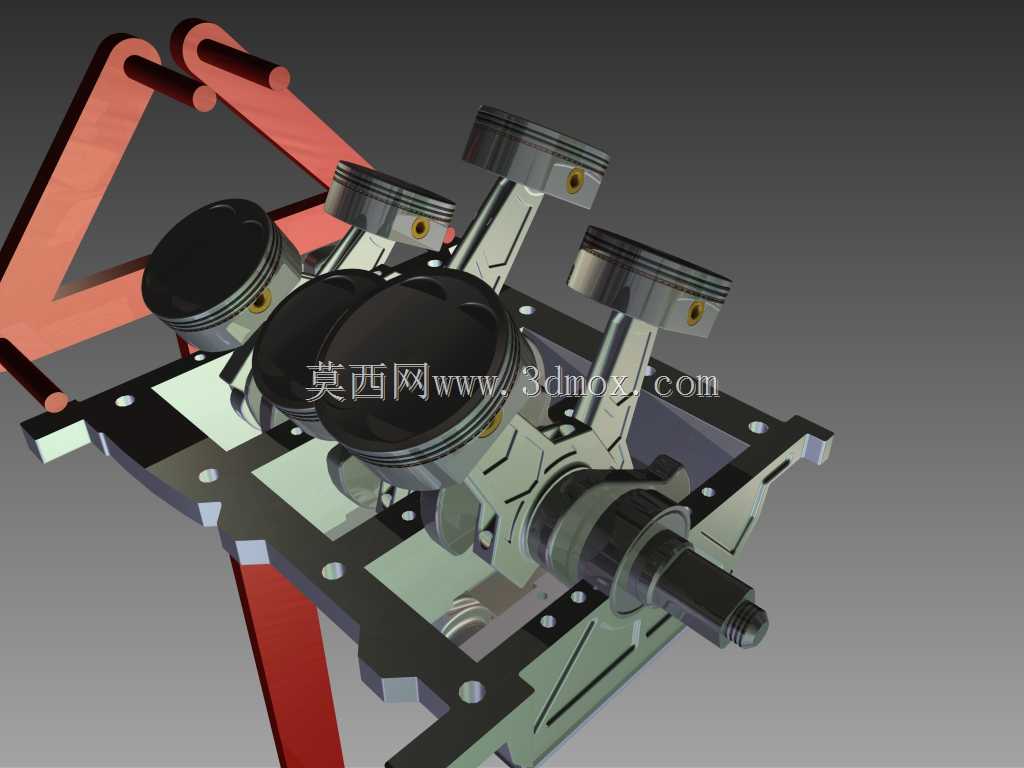

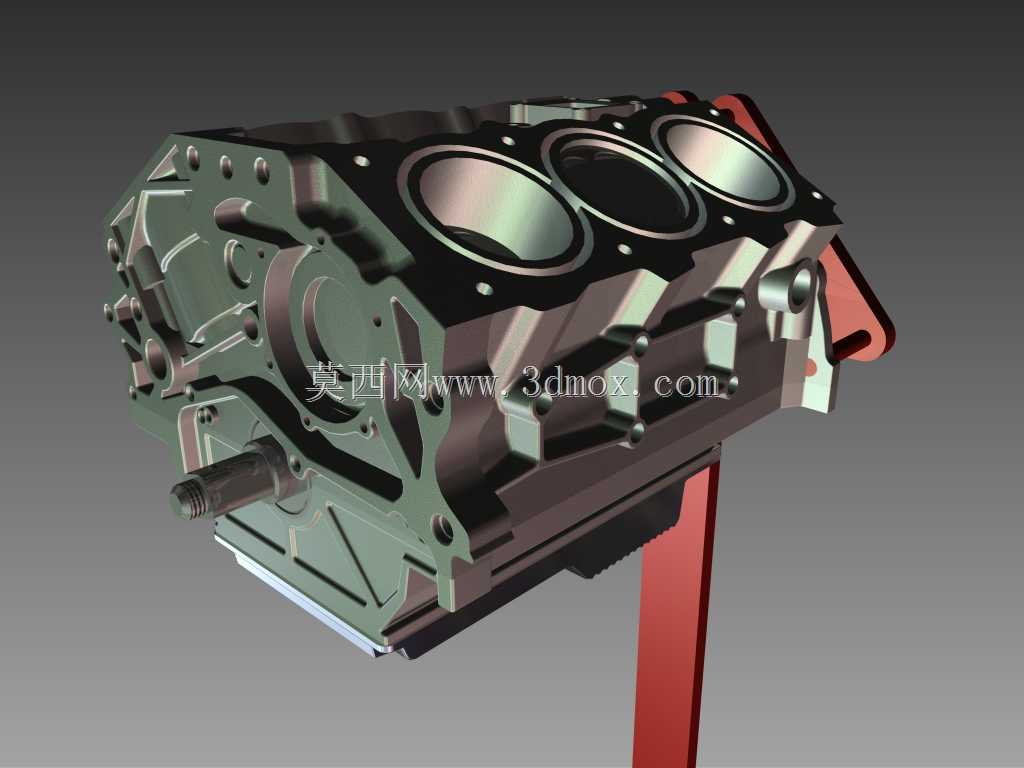

该套动力核心组件主要面向民用乘用车辆的前置后驱动力布局场景，可适配大排量自然吸气动力需求，广泛用于运动型轿跑、中型性能车的动力总成装配环节，也可作为动力改装、职业院校汽修教学、机械原理演示的实体参照载体。整套组件以V型60度夹角气缸布局为核心设计基础，相比直列六缸结构大幅缩短了整机轴向长度，能够在紧凑的发动机舱内预留更多散热、悬挂布置空间，同时V型结构的自身动平衡特性更优，高转速工况下的整机振动幅度更小，能有效降低动力传递过程中的NVH问题。缸体作为整套组件的承载基体，采用高强度铝合金压铸成型，内部集成了封闭式冷却水套、主润滑油道与活塞往复运动的气缸孔，六个气缸呈两列对称排布，每列三个气缸的孔位同轴度、圆柱度公差控制在微米级，确保活塞高速往复运动时不会出现偏磨、卡滞问题。缸体下部设计有整体式主轴承盖安装位，通过高精度螺栓孔定位曲轴的五个主支撑轴颈，保证曲轴旋转时的径向跳动量处于合理区间，同时缸体侧面预留了机油泵、水泵、正时链条盖的安装接口，所有安装面的平面度公差经过严格校核，避免装配后出现漏油、漏水问题。与之配套的曲柄连杆机构采用拆分式设计，曲轴为全支撑锻钢材质，六个连杆轴颈呈120度夹角排布，平衡块与轴颈一体锻造，能够抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力；连杆采用涨断工艺加工，杆身截面为工字型结构，在保证结构强度的同时尽可能降低往复运动质量，减少高转速下的惯性负载；活塞为铸铝材质，顶部设计有适配燃烧室形状的凹坑，裙部喷涂石墨涂层降低摩擦阻力，三道活塞环分别负责气密封、油刮除功能，配合活塞销实现与连杆小头的浮动连接。组件还包含了上下分体式油底壳、铝合金气缸盖、气门传动组安装基座等附属结构，所有部件的装配边界完全按照实车安装尺寸还原，相邻部件的配合间隙、螺栓紧固点位、密封槽位置都与量产机型保持一致，可直接用于动力总成的虚拟装配验证、运动干涉检查，也能为发动机逆向开发、零部件结构优化提供精准的三维参照，帮助设计人员快速评估不同工况下的部件受力分布、冷却润滑路径合理性，缩短动力总成的研发验证周期。
