拉各斯i3 reprap打印机框架结构设计

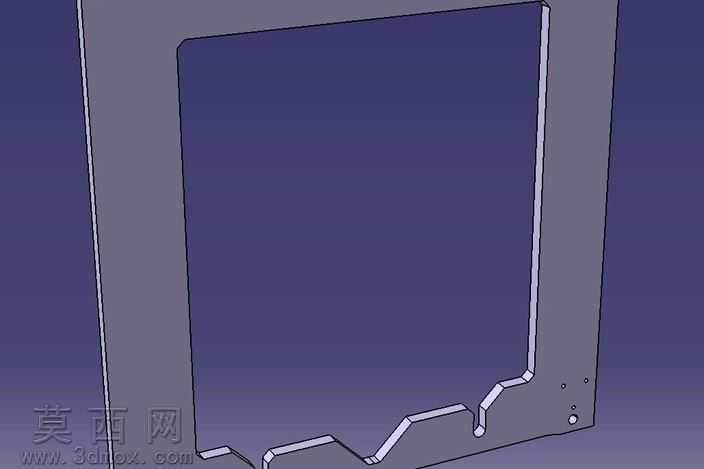

本作品为拉各斯i3 reprap 3D打印机的框架结构三维设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先梳理reprap系列i3机型的经典框架布局逻辑，明确框架作为整机承载核心的功能定位，对框架的板材轮廓、安装定位点位、边缘避让结构进行逐一草绘定位，通过拉伸、切除、倒角等基础建模命令完成主体结构的搭建，过程中严格匹配3D打印机实际装配的尺寸公差要求，对框架上用于安装导轨、挤出机构、热床组件的预留孔位进行精准定位，确保各安装位的同轴度、平面度符合后续装配需求。渲染阶段采用哑光金属质感材质模拟框架常用的亚克力或钣金基材，调整场景光照角度突出框架的轮廓层次与结构细节，对框架底部的异形避让槽、侧边的定位凸台结构做重点光影呈现，清晰展示各结构的形态特征。材质设置上区分框架主体的哑光硬质质感与安装孔位的边缘细节质感，还原实际加工件的视觉效果。结构设计层面，该框架采用经典的立式单侧板承载布局，底部设置多段异形避让结构，用于预留运动组件的行程空间、走线空间以及调平机构的安装空间，侧边的阶梯状轮廓既能够减轻框架整体自重，又可以提升板材的结构刚性，避免长期使用出现形变影响打印精度；框架上分布的不同孔径的安装点位，分别对应Z轴导轨固定、热床支架连接、电控元件安装等不同功能，点位排布经过空间校验，避免各组件装配后出现运动干涉。设计思路围绕reprap机型开源、易组装、易维护的核心特点展开，在保证框架结构强度满足打印工况需求的前提下，尽可能简化框架的加工复杂度，降低DIY制作的门槛，同时预留了足够的改装拓展空间，方便使用者后续加装自动调平传感器、 enclosure外罩等拓展配件；建模过程中同步完成了对应二维工程图的尺寸匹配，确保三维模型与二维图纸的尺寸参数完全统一，可直接用于后续的加工生产或者DIY裁切制作，整体结构经过运动干涉仿真校验，确认各运动组件在全行程范围内不会与框架发生剐蹭，能够满足FDM熔融沉积成型3D打印机的长期稳定运行需求。
