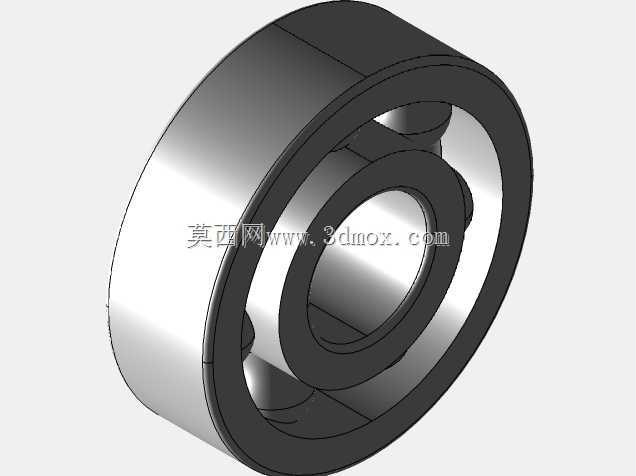

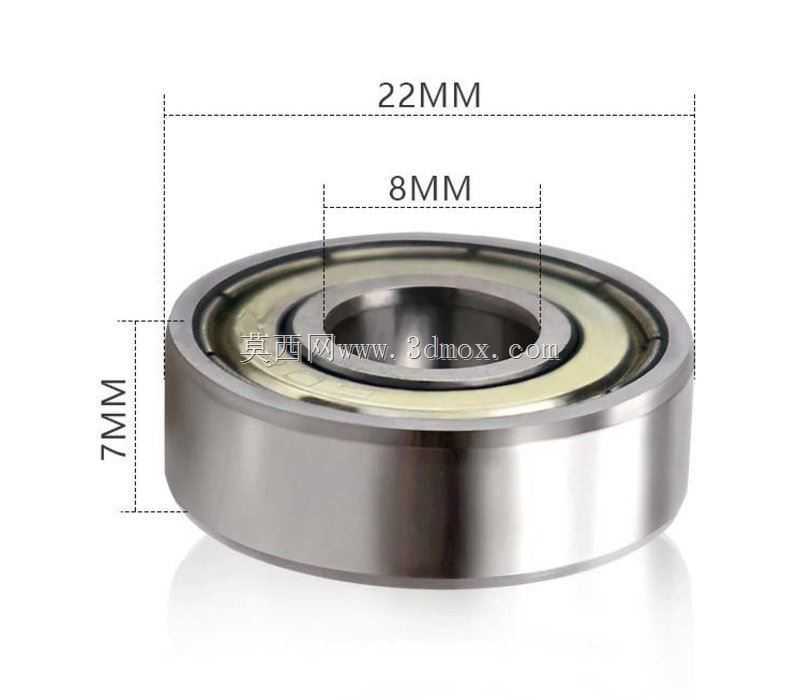

微型深沟球608zz轴承结构三维设计

　　在小型传动结构的设计选型中，微型深沟球轴承的应用覆盖了从消费级小型机电设备到精密仪器的诸多场景，常见于电动工具输出端、小型输送辊筒支撑、3D打印机运动轴、滑板轮组、小型电机转子支撑等位置，这类位置普遍要求支撑部件具备低运转阻力、小安装体积、一定的径向承载能力，同时能适配中等转速的连续运转工况。608zz作为微型深沟球轴承里应用最广泛的规格之一，其结构设计围绕紧凑空间内的稳定支撑展开，整体采用双铁盖密封结构，也就是型号后缀zz对应的结构特征，两侧的冲压防尘盖可以阻挡外部粉尘、碎屑进入滚道内部，同时避免内部润滑脂在运转过程中溢出，适配多数有轻度防尘需求的开式或半封闭安装场景，不需要额外加装密封组件就能满足常规工况的防护要求。

　　从结构组成来看，该轴承包含内圈、外圈、滚动钢球、保持架、两侧防尘盖五个核心部分，内圈与传动轴采用过盈配合安装，内圈的内径是核心安装定位尺寸，安装时需要匹配对应公差等级的轴径，避免配合过松导致内圈跑圈、配合过紧导致装配后轴承游隙过小引发运转卡滞；外圈与安装座孔采用过渡或小间隙配合，外圈的外径是座孔加工的尺寸依据，设计安装位时需要预留合理的同轴度公差，避免装配后内外圈不同心导致钢球受力不均，缩短轴承使用寿命。滚道部分的设计是轴承承载能力的核心，内外圈的滚道曲率略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，纯径向承载工况下，钢球沿滚道圆周均匀受力，保持架将钢球等距分隔，避免钢球之间直接接触摩擦，

　　降低运转过程中的阻力和温升，该规格轴承的保持架多采用冲压钢板或尼龙材质，冲压保持架强度更高，适配更高转速和轻度冲击载荷场景，尼龙保持架自润滑性更好，运转噪音更低，适合对静音有要求的小型家电、办公设备场景。设计建模过程中，需要严格控制各部件的尺寸公差链，首先确定内外圈的滚道中心位置，保证装配后钢球的中心与轴承宽度方向的中心重合，避免出现轴向偏载；防尘盖的卡槽设计在外圈的内侧端面位置，卡槽的深度和宽度需要匹配防尘盖的翻边尺寸，保证防尘盖压装后不会在运转过程中脱落，同时不会与内圈的防尘盖挡边发生摩擦；钢球的直径和数量经过匹配计算，在内外圈壁厚满足强度要求的前提下，尽可能增大钢球直径、优化钢球数量，平衡承载能力和运转灵活性。安装边界方面，

　　该轴承的轴向宽度尺寸较小，设计安装位时不需要预留过大的轴向空间，相邻的轴肩和座孔挡肩高度需要控制在合理范围，挡肩高度不能超过内圈和外圈的倒角尺寸，否则会导致轴承无法装配到位，同时挡肩需要足够的支撑面积，避免轴承在承受轴向窜动力时挡肩发生变形。在实际设备维护中，这类带铁盖密封的轴承属于预填润滑脂的免维护类型，正常工况下不需要中途补充润滑脂，只有在高温、高粉尘的极端工况下，才需要定期更换密封件并补充对应牌号的润滑脂，安装时优先采用冷压装配，使用专用套筒抵住内圈端面将轴承压装到轴上，避免通过敲击外圈的方式装配，防止滚道和钢球受到冲击损伤。建模时还原的实体结构可以直接用于装配干涉检查、运动仿真，验证安装位的尺寸匹配度，也可以用于设备的维修拆解演示，帮助运维人员理解轴承的装配顺序和配合关系，在小型设备的结构迭代中，这类标准件的精准建模可以减少选型错误，缩短设计验证周期，避免因安装尺寸不匹配导致的零件返工。
