拉各斯i3结构FDM桌面级3D打印机

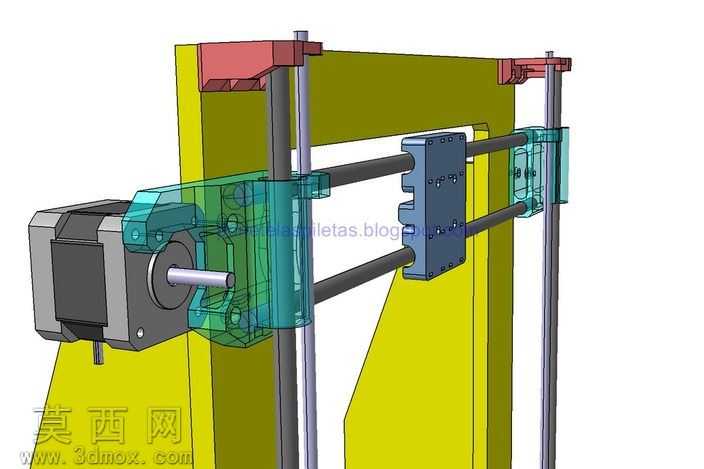

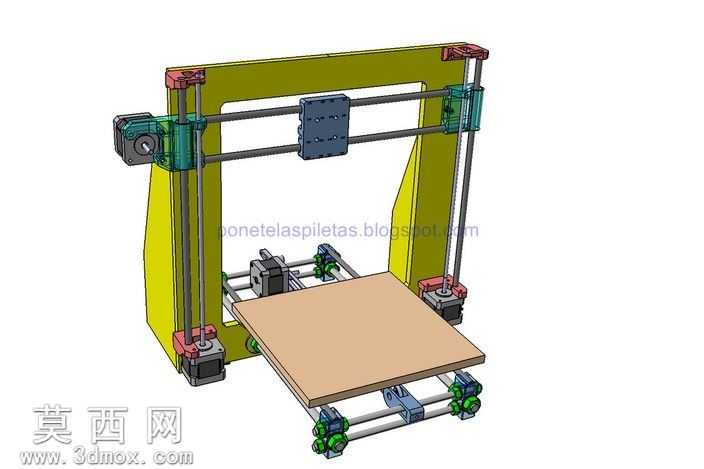

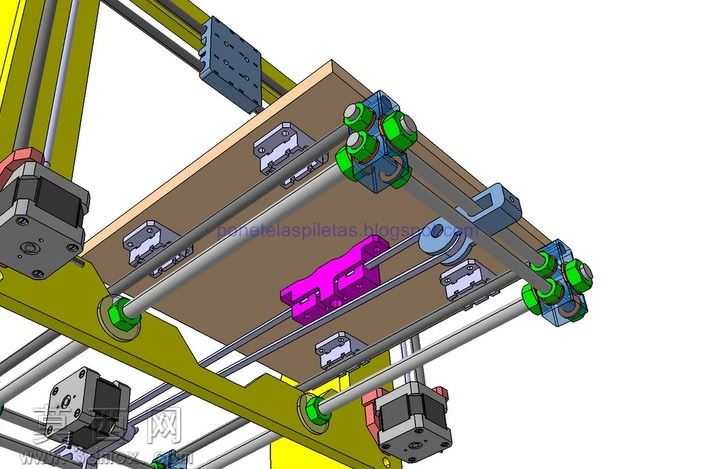

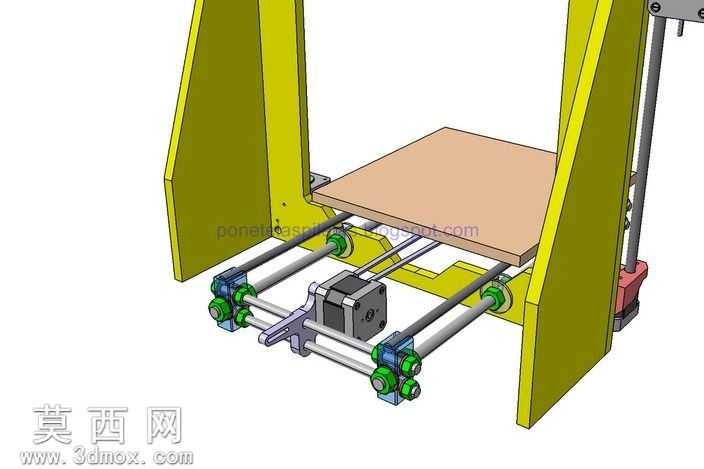

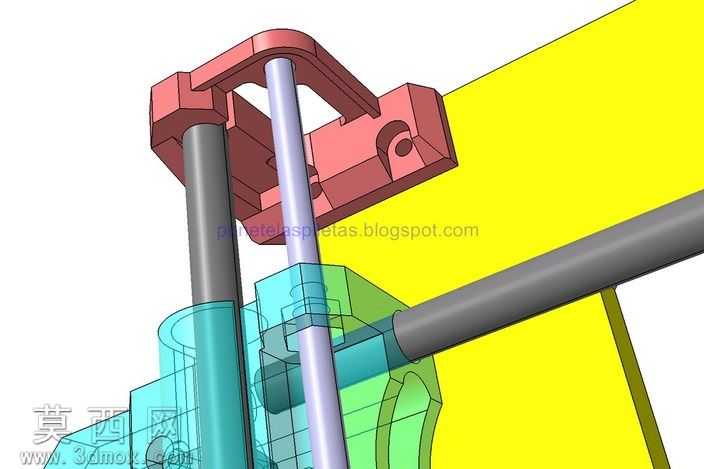

本作品为经典拉各斯i3架构REPRAP系列3D打印机的复刻优化三维模型，建模过程以开源stl参考文件为基础，经过多轮格式转换与尺寸校核完成全结构搭建。建模阶段首先将参考stl文件导入三维软件完成面片修复与实体转化，导出通用stp格式后逐一对各运动模组、支撑框架进行尺寸测绘，再基于测绘数据完成CATIA环境下的全参数化建模，过程中规避了直接导入stl带来的面片化缺陷，最终输出可直接编辑的stp、igs等通用格式文件，适配多数主流三维设计软件的读取与二次修改需求。模型完整还原了拉各斯i3架构的核心结构特征：采用一体式立式龙门框架作为主体支撑，黄色主体框架兼顾结构刚性与轻量化需求，X轴运动模组搭载双光轴导轨与蓝色打印头安装滑块，可实现横向精准移动；Z轴采用双侧丝杆加垂直光轴的传动结构，保障龙门升降过程的平稳性，避免打印过程中出现Z轴偏移导致的层纹问题；Y轴运动平台搭配木质打印承载板，底部通过绿色滚轮组件与光轴导轨配合，实现纵向平稳进给。各传动部件的连接座、限位块、电机安装位均按照实际装配关系完成建模，各零件间保留了合理的装配间隙，还原了实际设备的装配逻辑。设计过程中针对原机型的常见使用问题做了细节优化，调整了部分连接部位的受力结构，强化了框架与运动模组的连接刚性，同时保留了原机型开源易改装的特性。需要说明的是，该模型为未经过实际打印装机验证的设计版本，实际加工制作时可根据自身配件选型对安装孔位、部件尺寸做微调，即可完成整机的装配调试，可用于3D打印机结构学习、改装方案验证、相关配件设计参考等场景，也可作为入门级3D打印设备研发的基础参考模型，帮助设计者快速掌握i3架构3D打印机的运动逻辑与结构组成。
